承台施工安全技术交底 8页

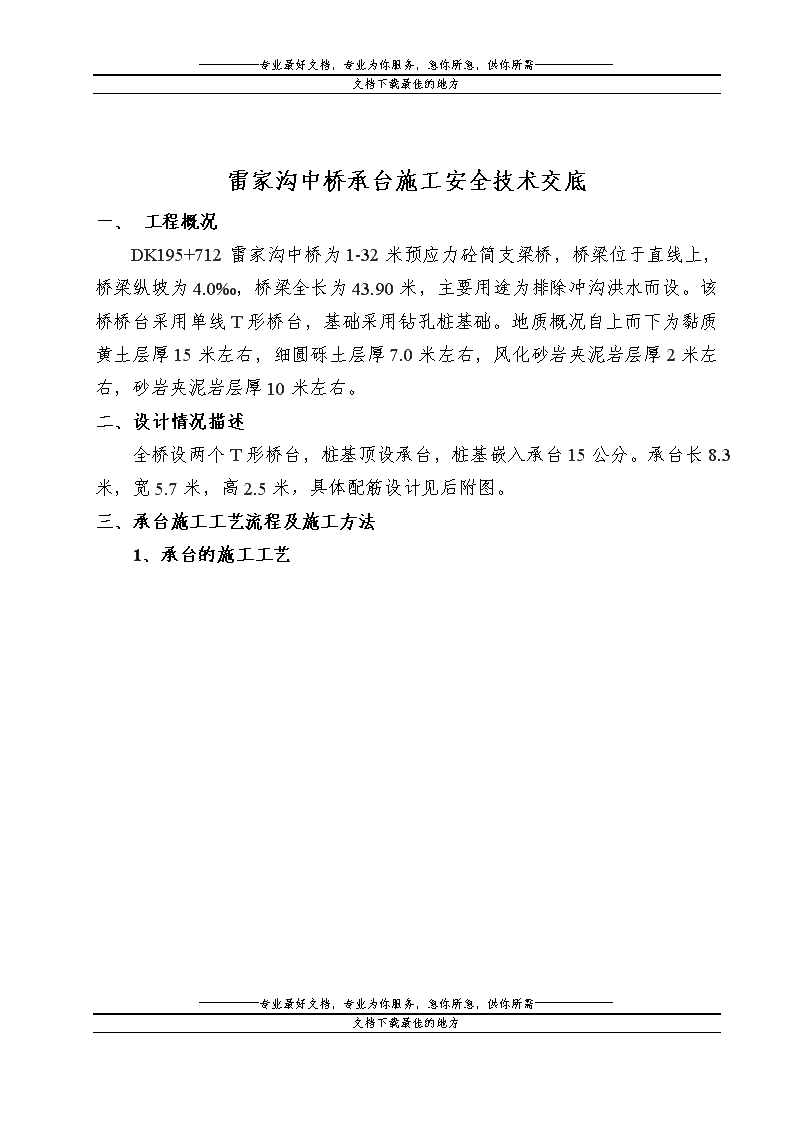

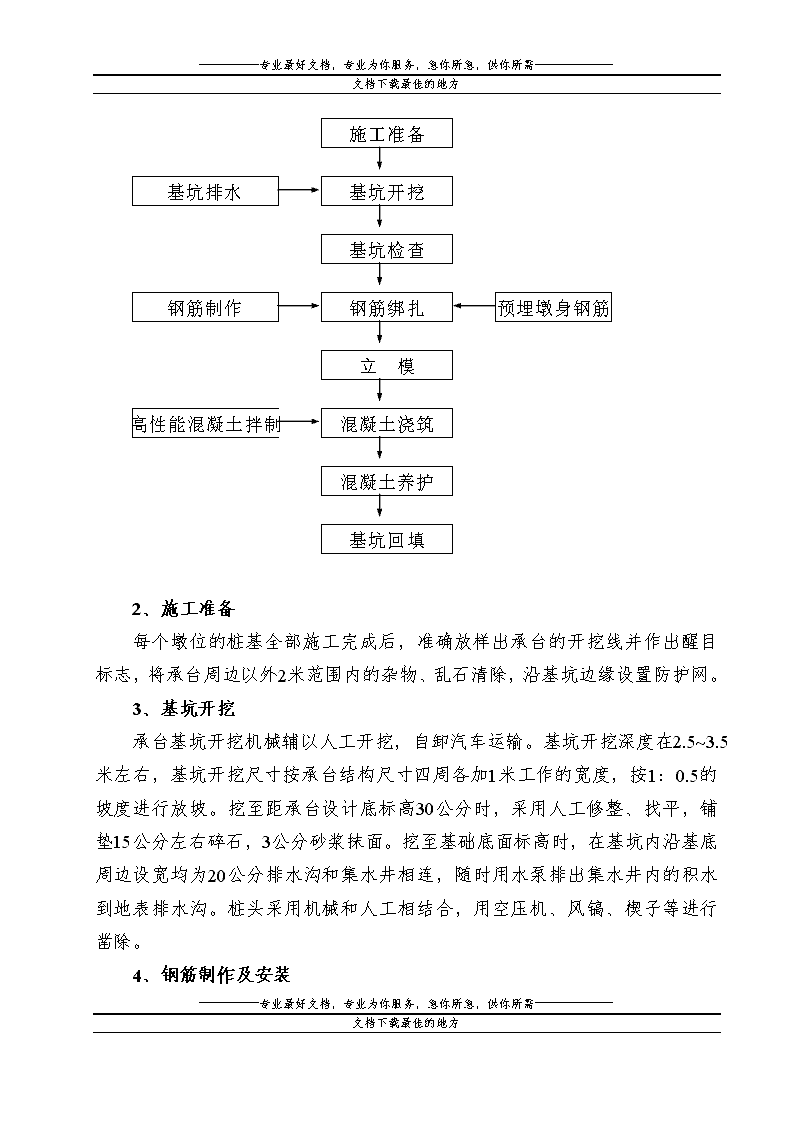

----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方西安至平凉新建铁路雷家沟中桥承台施工安全技术交底交底人：接底人：中铁一局西平铁路工程指挥部第二项目部二00九年三月十二日----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方雷家沟中桥承台施工安全技术交底一、工程概况DK195+712雷家沟中桥为1-32米预应力砼简支梁桥，桥梁位于直线上，桥梁纵坡为4.0‰，桥梁全长为43.90米，主要用途为排除冲沟洪水而设。该桥桥台采用单线T形桥台，基础采用钻孔桩基础。地质概况自上而下为黏质黄土层厚15米左右，细圆砾土层厚7.0米左右，风化砂岩夹泥岩层厚2米左右，砂岩夹泥岩层厚10米左右。二、设计情况描述全桥设两个T形桥台，桩基顶设承台，桩基嵌入承台15公分。承台长8.3米，宽5.7米，高2.5米，具体配筋设计见后附图。三、承台施工工艺流程及施工方法1、承台的施工工艺----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方2、施工准备每个墩位的桩基全部施工完成后，准确放样出承台的开挖线并作出醒目标志，将承台周边以外2米范围内的杂物、乱石清除，沿基坑边缘设置防护网。3、基坑开挖承台基坑开挖机械辅以人工开挖，自卸汽车运输。基坑开挖深度在2.5~3.5米左右，基坑开挖尺寸按承台结构尺寸四周各加1米工作的宽度，按1：0.5的坡度进行放坡。挖至距承台设计底标高30公分时，采用人工修整、找平，铺垫15公分左右碎石，3公分砂浆抹面。挖至基础底面标高时，在基坑内沿基底周边设宽均为20公分排水沟和集水井相连，随时用水泵排出集水井内的积水到地表排水沟。桩头采用机械和人工相结合，用空压机、风镐、楔子等进行凿除。4、钢筋制作及安装----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方1）、钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，分类堆存，不得混杂，并设立钢筋标志牌。钢筋使用前，必须具有出厂质量保证书和试验报验单，对不同型号的钢筋抽样检测国力学性能、可焊性等指标合格后方可进行加工。2）、钢筋加工的操作人员必须持证上岗。钢筋下料时严格按照设计图纸尺寸及技术交底进行，不清楚时及时询问现场技术人员。钢筋的表面应洁净，使用前应将表面的油渍，漆皮，鳞锈等清除干净。钢筋应平直，无局部弯折，钢筋的弯制和末端的弯钩应符合设计及规范要求。900弯钩长度不小于8d，1800弯钩长度不小于5.5d。3）、钢筋的连接采用焊接，单面焊焊缝长度不小于10d，双面焊不小于5d，焊缝要求均均、饱满。焊缝高度应不小于0.3d(d为钢筋直径)且不小于4mm，焊缝宽度不得小于0.7d且不小于8mm。主筋的焊接头保证同一截面内的接头数目不得超过主筋总数的50%，接头错开间距不小于35d，且不得小于50公分。4）、钢筋在加工场集中加工成半成品，墩身护面预埋筋提前加工制作，预埋筋的预埋间距为15公分，预埋筋长短间隔布置，长度针对各墩位具体配筋确定。所有钢筋运至现场安装、绑扎。桩身嵌入承台内的深度15cm，桩基主筋伸入承台中的高度为80cm，与竖线成的喇叭形，采用箍筋将其和承台主筋连接。钢筋网片采用汽车运输、吊车安放，墩身护面钢筋必须安装准确，钢筋按要求的位置焊接在承台钢筋网片上。钢筋加工允许偏差和检验方法序号项目允许偏差（mm）检验方法1受力钢筋全长±10尺量检查2弯起钢筋的弯折位置20尺量检查3箍筋内净尺寸±3尺量检查----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方钢筋安装及钢筋保护层厚度允许偏差和检验方法序号项目允许偏差（mm）检验方法1受力钢筋排距±5尺量检查，两端、中间各1处2同一排受力钢筋间距±203分布钢筋间距±204箍筋间距（绑扎）±20尺量检查，连续3处5弯起钢筋的弯折位置30尺量检查6钢筋保护层厚度C>=35mm+5、-10尺量检查，两端、中间各1处钢筋保护层厚度25mm
