原创] 桩基及承台施工组织设计 6页

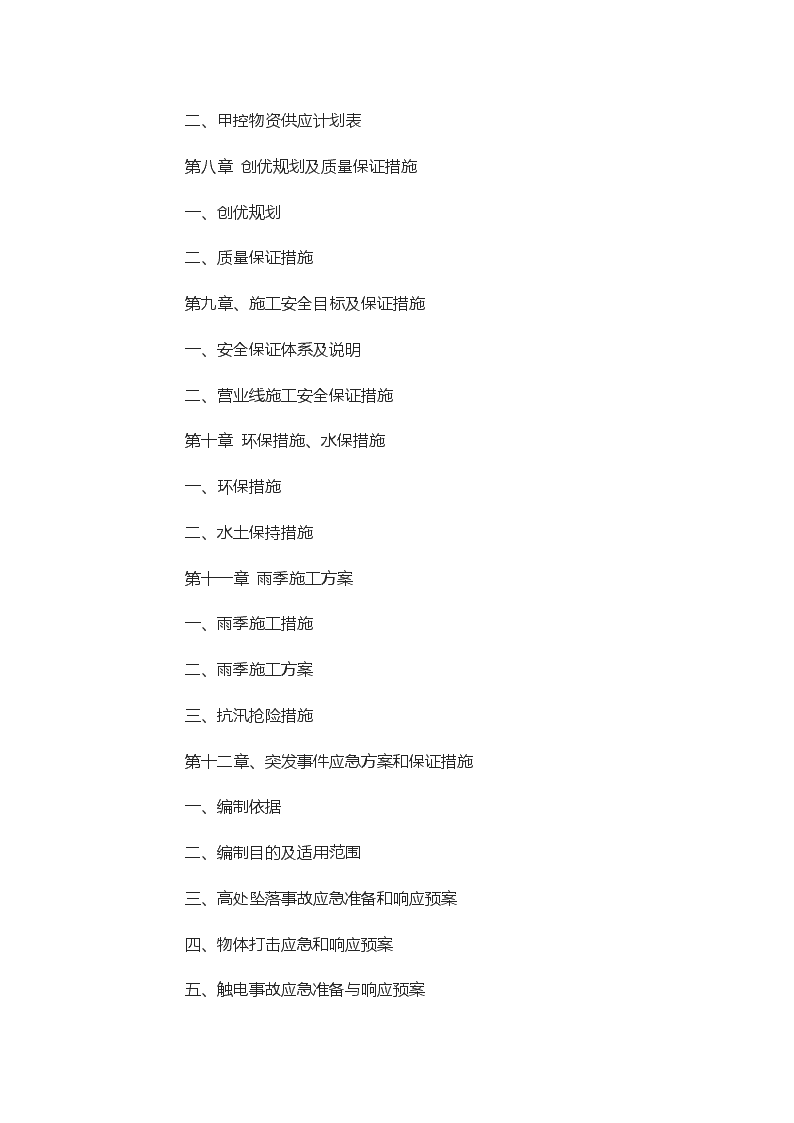

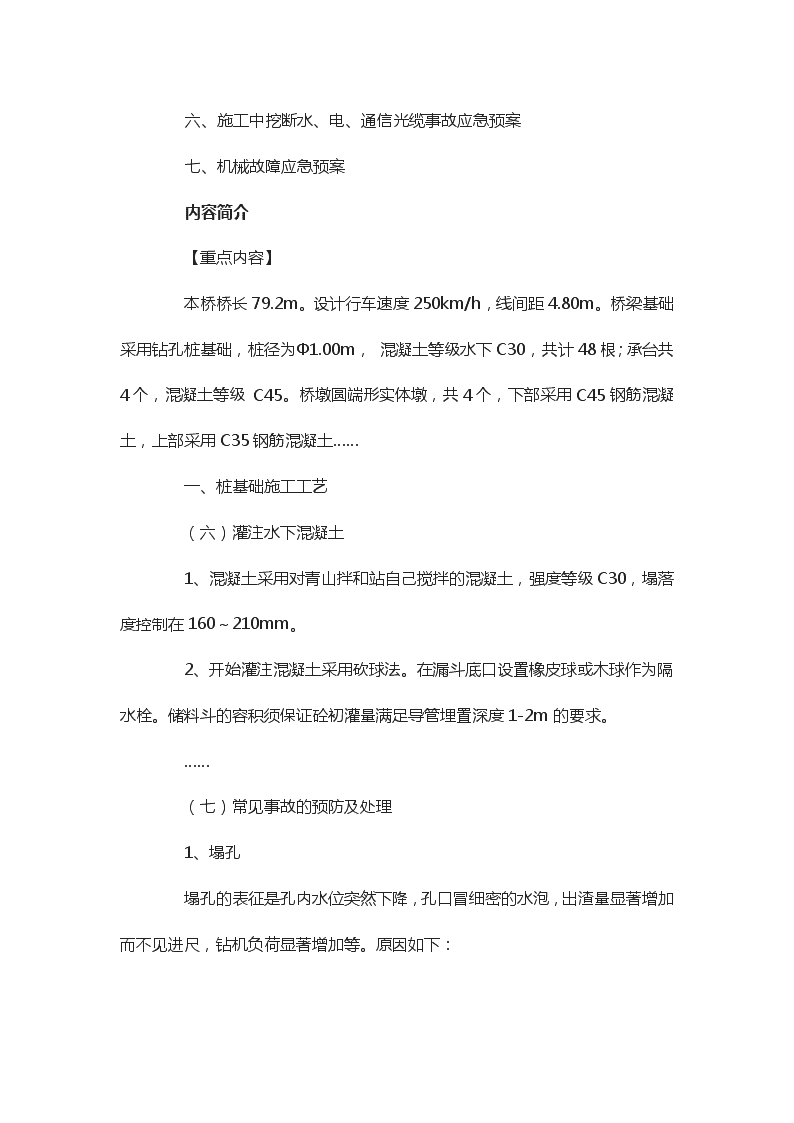

[原创]桩基及承台施工组织设计内容完整，层次清晰，重点内容编制有深度，值得学习参考资料目录    第四章施工总体布置    一、施工组织机构及施工队伍    二、大临工程分布及总体设计    三、施工供电    四、施工供水    第五章施工工艺及方法    一、桩基础施工工艺    二、桥梁承台施工工艺    三、桥梁墩柱施工工艺    第六章工期进度计划    第七章主要设备、材料使用计划    一、主要施工机械计划     二、甲控物资供应计划表    第八章创优规划及质量保证措施    一、创优规划    二、质量保证措施    第九章、施工安全目标及保证措施    一、安全保证体系及说明    二、营业线施工安全保证措施    第十章环保措施、水保措施    一、环保措施    二、水土保持措施    第十一章雨季施工方案    一、雨季施工措施    二、雨季施工方案    三、抗汛抢险措施    第十二章、突发事件应急方案和保证措施    一、编制依据    二、编制目的及适用范围    三、高处坠落事故应急准备和响应预案    四、物体打击应急和响应预案    五、触电事故应急准备与响应预案     六、施工中挖断水、电、通信光缆事故应急预案    七、机械故障应急预案    内容简介　　【重点内容】　　本桥桥长79.2m。设计行车速度250km/h，线间距4.80m。桥梁基础采用钻孔桩基础，桩径为Φ1.00m，混凝土等级水下C30，共计48根；承台共4个，混凝土等级C45。桥墩圆端形实体墩，共4个，下部采用C45钢筋混凝土，上部采用C35钢筋混凝土……　　一、桩基础施工工艺　　（六）灌注水下混凝土　　1、混凝土采用对青山拌和站自己搅拌的混凝土，强度等级C30，塌落度控制在160～210mm。　　2、开始灌注混凝土采用砍球法。在漏斗底口设置橡皮球或木球作为隔水栓。储料斗的容积须保证砼初灌量满足导管埋置深度1-2m的要求。　　……　　（七）常见事故的预防及处理　　1、塌孔　　塌孔的表征是孔内水位突然下降，孔口冒细密的水泡，出渣量显著增加而不见进尺，钻机负荷显著增加等。原因如下： 　　①泥浆比重不够或泥浆其它性能不符合要求，使孔壁未形成坚实护壁泥皮，孔壁渗漏。　　②孔内水头高度不足，支护孔壁压力不够。　　…　　预防及处理原则：　　①保证钻孔时泥浆质量的各项指标满足规范要求。　　②保证钻孔时有足够的水头差，不同土层选用不同的转速和进尺。　　③起落钻头时对准钻孔中心插入。　　……　　7、桩底沉渣过厚或桩底混浆　　造成的原因主要有：　　①清孔不彻底。岩渣粒径过大，清孔的泥浆无法使其呈现悬浮状态并带出桩孔而成为永久性沉渣。　　②清孔后的泥浆比重过大，以致在灌注混凝土时，混凝土的冲击力不能完全将桩孔底部的泥浆反起，造成混浆。　　……　　防止和处理桩底沉渣过厚或混浆的措施有：　　①认真检查清孔阶段的岩渣料径，以及清孔后的泥浆比重。为了提高泥浆的清孔效果，可在泥浆中加入外加剂(如硫酸钠等)以提高泥浆的胶体稳定性。 　　②严格控制好清孔后的停置时间。若时间过长，应利用灌注混凝土的导管重新清孔，再进行水下混凝土灌注。　　二、雨季施工方案　　1.模板堆放场地碾压密实，防止因地面下沉造成倒塌事故。　　2.雨期所需材料、设备和其它用品，如水泵、抽水软管、草袋、塑料布、苫布等由材料部门提前准备，及时组织进场。水泵等设备提前检修；雨期前对现场配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时加固，缺盖、罩、门的及时补齐，确保用电安全。　　　　编制于2012年，共60页。承台钢筋绑扎 承台基坑围护墩柱构造
