DB34∕T 2150-2020 高速公路沥青路面小修养护作业规程(安徽省) 18页

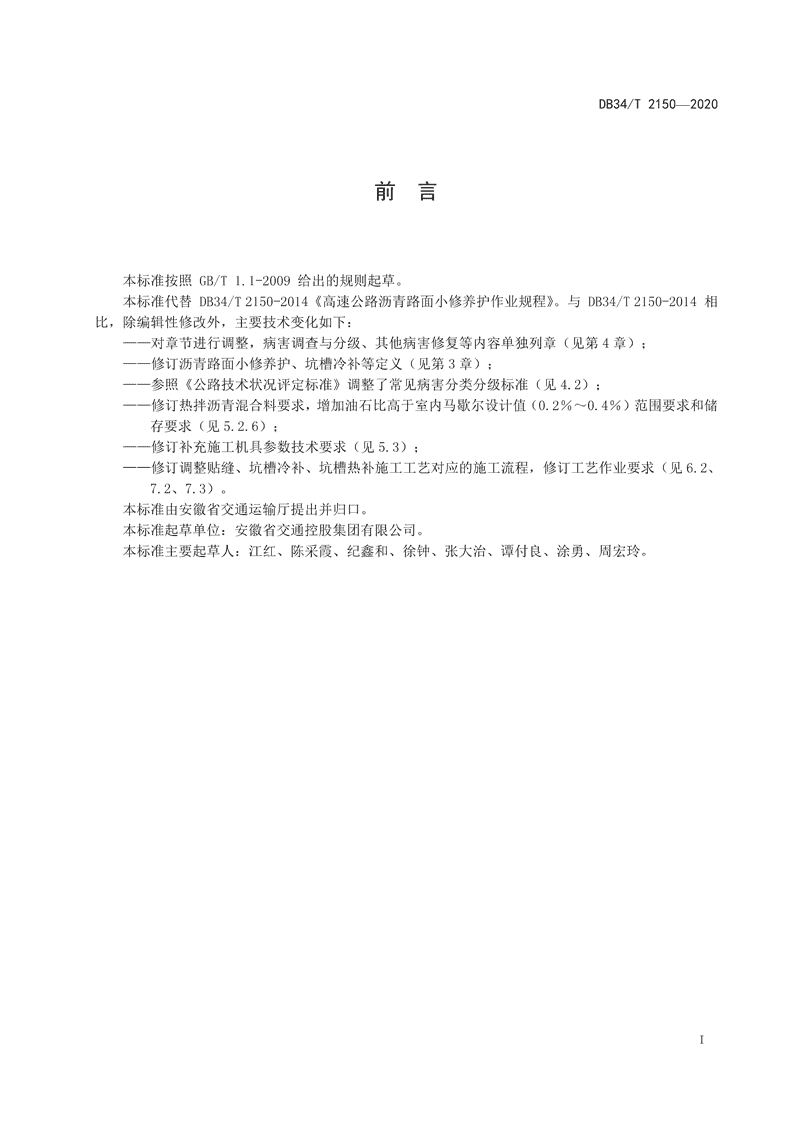

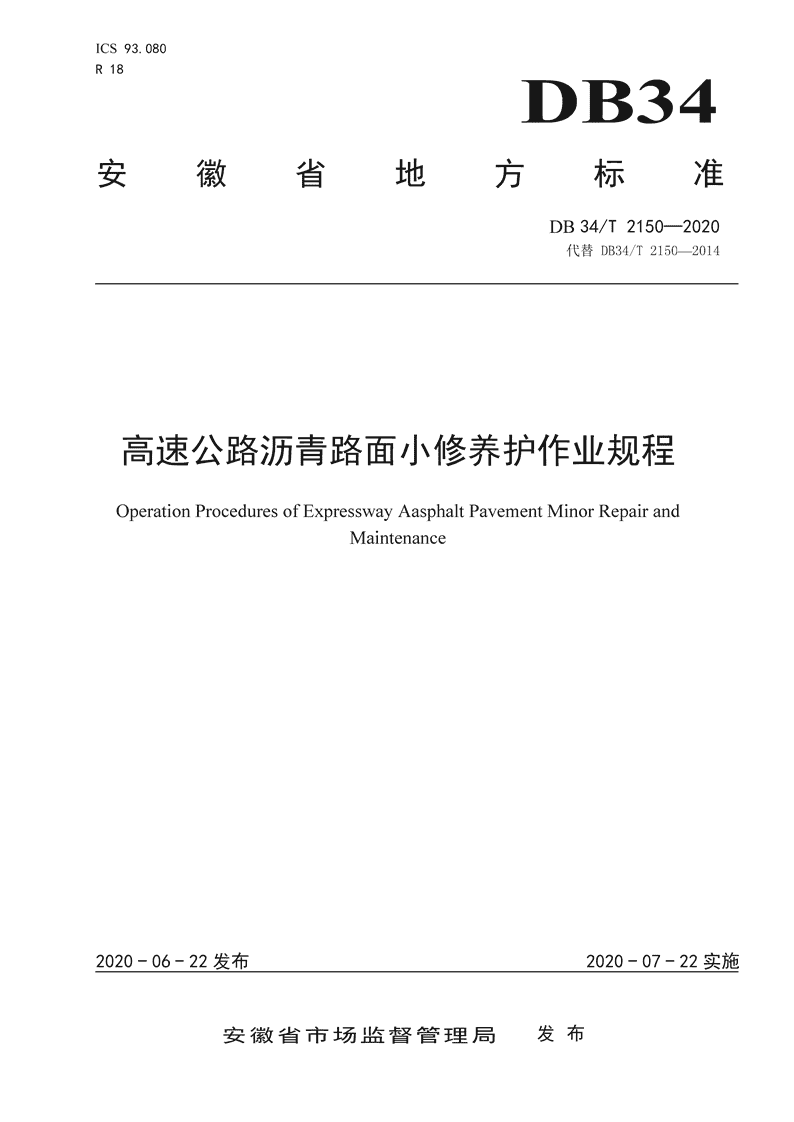

TCS93.080R18DB34ET山巳....l-.且，文徽省万标准DB34/T2150-2020代替DB34/T2150--2014高速公路沥青路面小修养护作业规程OperationProceduresofExpresswayAasphaltPavementMinorRepairandMaintenance2020-06-22发布2020-07-22实施安徽省市场监督管理局发布 DB34/T2150--2020目IJ1=1本标准按照GB/T1.1-2009给出的规则起草。本标准代替OB34/T2150-2014((高速公路沥青路面小修养护作业规程》。与OB34/T2150-2014相比，除编辑性修改外，主要技术变化如下:对章节进行调整，病害调查与分级、其他病害修复等内容单独列章(见第4章);一一修订沥青路面小修养护、坑槽冷丰|、等定义(见第3章);参照《公路技术状况评定标准》调整了常见病害分类分级标准(见4.2)一一修订热拌沥青混合料要求，增加油石比高于室内马歇尔设计值(0.2%~0.4%)范围要求和储存要求(见5.2.6)一一修订补充施工机具参数技术要求(见5.3)一一修订调整贴缝、坑槽冷补、坑槽热补施工工艺对应的施工流程，修订工艺作业要求(见6.2、7.2、7.3)本标准由安徽省交通运输厅提出井归口。本标准起草单位:安徽省交通控股集团有限公司O本标准主要起草人:江红、陈采霞、纪鑫和、徐钟、张大治、谭付良、涂勇、周宏玲。 DB34/T2150--2020高速公路沥青路面小修养护作业规程1范围本标准规定了高速公路沥青路面小修养护作业的术语和定义、病害调查与分级、施工准备、裂缝修复、坑槽修复、质量检查与验收、其他病害修复。本标准适用于高速公路沥青路面小修养护作业，其它等级公路可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，{叉所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T269润滑脂和石油脂锥入度测定法GB/T328.20建筑防水卷材试验万法第20部分:沥青防水卷材接缝剥离性能GB.5768.4道路交通标志和标线第4部分:作业区JT/T740路面橡胶沥青灌缝胶JT/T972沥青路面坑槽冷补成品料JTG3450公路路基路面现场测试规程JTGF40公路沥青路面施工技术规范JTGHlO公路养护技术规范JTGH30公路养护安全作业规程JTJ002公路工程名词术语3术语和定义JTGF40、JTGHI0、JTG3450、JTJ002界定的以及下列术语和定义适用于本文件。3.1沥青路面小修养护minormaintenanceofasphaItpavement对沥青路面出现裂缝或坑槽等局部病害进行修复作业。3.2贴缝crackpaste将贴缝带加热菇贴到路面裂缝处的修复措施。3.3灌缝crackpouring将加热后的灌缝胶灌入路面裂缝中的修复措施，包括清缝灌缝、扩缝灌缝等形式。 DB34/T2150--20203.4坑槽冷补pitcoIdfiIIing用冷补沥青混合料填补坑槽的应急处治措施。3.5坑槽热丰|、pithotfiIIing用热拌沥青混合料填补坑槽的修复措施，包括单层热补、多层热补等形式。4病害调查与分级4.1病害调查4.1.1应定期进行路面病害调查工作，详细查看路面损坏状况，做好病害位置、类型、尺寸等相关记录。4.1.2病害调查直采用车辆巡查和徒步调查相结合的方式。4.2病害分类分级高速公路沥青路面常见损坏类型及分级标准规定见表l。表1高速公路路面常见损坏分类分级序号损坏名称损坏程度损坏程度判断标准指标轻度主要裂缝块度在O.2~0.5m之间，平均裂缝小子或等于2mm1龟裂中度十要裂缝块度小于0.2m，平均裂缝宽度在2~5mm之间重度主要裂缝块度小于0.2m，平均裂缝宽度大于5mm轻度主要裂缝块度大于1.0m，平均裂缝宽度在1~2mm之间2块状裂缝重度主要裂缝块度在0.5~1.0m之间，平均裂缝宽度大于县Ji;等于2mm轻度主要裂缝宽度小于或等于3mm3纵向裂缝重度主要裂缝宽度大于3mm轻度主妥裂缝宽度小于或等于3mm4横向裂缝重度主要裂缝宽度大于3mm轻度沉陷深度在1O~25mm，之间，行车无明显颠簸感5沉陷重度沉陷深度大于25mm，行车有明显颠簸感轻度车辙深度在1O~15mm之间6车辙重度车辙深度大于或等于15mm轻度波峰波丰于高差在1O~25mm之间7波浪拥包重度波峰波丰于高差大于25mm轻度力、L槽深度小于25mm，或面积小于0.1m"8坑情重度力、L槽深度大于或等于25mm，或面积大于或等于0.1m"轻度路面表面细集料散失、脱皮、麻田等9松散重度路面表面细集料散失、脱皮、麻面、露骨、表面剥落10泛油沥青路面表面川l现的薄油层、损坏应按面积计算2 DB34/T2150--20205施工准备5.1一般规定5.1.1应建立、完善沥青路面小修养护安全、质量、计量、信息化等管理体系，科学配置人员、材料、设备，确保养护工作顺利开展。5.1.2养护作业应按照JTGH30平oGB5768.4的相关要求做好施工现场交通组织和养护作业区的安全管理。5.1.3养护作业人员应遵守各项安全管理制度，接受安全培训和教育，执行各项安全操作规程，确保安全生产。5.2材料要求5.2.1一般要求沥青路面小修养护使用的各种材料须进行质量检验，经检验合格后方可使用，不得以供应商提供的检测报告或产品合格证代替检验。5.2.2贴缝带贴缝带的技术指标应符合表2的规定。表2贴缝带技术要求技术指标单位指标要求试验方法针入度25"C，100g,5sO.1mm60-80T0604延度5"C，5cm/min不小于cm20T0605软化点TH&B不小于。C60T0606接缝剥离强度不小于N/mm1.5GB/T328.20厚度mm3::1:0.3卡尺最5.2.3灌缝胶灌缝胶的技术指标应符合表3的规定。表3灌缝胶技术要求技术要求技术指标单位试验方;去舌阳~11曰且!Jl!普通型低温型低温拉{中通过通过通过1T/T740中低温拉伸试验锥入度O.1mm<5030~7050~90GB/T269软化点。C主主80:;0:80主主80T0606流动值mm三3主三5三51T/T740巾流动试验弹性恢复率%30~7030~7030~701T/T740中弹性试验注:低温拉伸试验中，高温型、普通型、低温型的试验温度分别为O"C，-10"C和30"C。5.2.4乳化沥青乳化沥青的技术指标应符合表4的规定。3 DB34/T2150--2020表4乳化沥青技术要求品种及代号技术指标单位试验方法PC-3破手L速度快裂或中裂T0658粒子电荷阳l离子们)T0653筛上剩余量(1.18mm)，不大于%O.1T0652恩格拉粘度1-6T0622粘度沥青标准粘度S8-20T0621含量，不小于%50T0651溶解度(一氯乙烯)，不小于%97.5T0607蒸化残留物针入度000g,25"C,5s)O.lmm45-150T0604延度050C)，不小于cm40T0605与矿料的粘阳性，裹附而积，不小子2/3T06541d，不大于%IT0655储存稳定性5d，不大于%5T06555.2.5冷补沥青混合料冷补沥青混合料的技术指标应符合表5的规定。表5冷补沥青混合料性能技术要求技术指标技术要求试验方法主古附性等级5级JT/T972贯入强度(kg/m")O.5-4JT/T972稳定度(KN)二三3JT/T972残留稳定度(%)主主85JT/T972外观无结团、结块国测5.2.6热拌沥青混合料5.2.6.1热拌沥青混合料的类型应与原路面上面层混合料相同或相近，宜选用AC型密级配改性沥青混合料。5.2.6.2其技术指标应符合JTGF40的规定。5.2.6.3沥青泪合料应使用沥青拌和站集中生产备用，油石比宜高于室内马歇尔设计值O.2%~0.4%。5.2.6.4备用热拌沥青混合料应在防雨、防水、防日晒的储料场地集中堆放。5.3施工机具5.3.1贴缝贴缝施工所需设备机具(单个施工班组)应符合表6的要求。4 DB34/T2150--2020表6贴缝设备、机具要求序号设备机具名称单位数量I高压空气压缩机或吹风机丘门之与I2燃油或液化燃气式喷火枪套I3橡皮锤+EI4钢丝刷1[巴若T5扫帚才巴若干5.3.2灌缝灌缝施工所需设备机具(单个施工班组)应符合表7的要求。表7灌缝设备、机具要求序号设备机具名称单位数量l灌缝设备套I2裂缝开槽设备(扩缝灌缝使用)L口与I3高Fk空气压缩机或吹风机丘门之与I4燃油或液化燃气式喷火怆套I5钢丝刷-rE若干6扫帚1~若干5.3.3坑槽冷补坑槽冷补施工所需设备机具(单个施工班组)应符合表8的要求。表8坑槽冷补设备、机具要求序号设备机具名称单位数量I风锅或电搞(配宁压机或发电机)套I2平板方(工作重量二三70kg)或小型压路机(注O.45T)L口与I3吹风机L口与I4铁锹把若干5扫帚把若干6橡皮锤把I5.3.4坑槽热补坑槽热补施工所需设备机具(单个施工班组)应符合表9的要求。表9坑槽热补设备、机具要求序号设备机具名称单位数量1路面力、L槽修补车(带路面力|响装置)套12手L化沥青喷洒设备(装置)套13小型压路机(二三0.45T)i口、14平板开(工作重量二三70kg)ι口、15 DB34/T2150--2020表9(续)序号设备机共名称单位数量5风情或电铺(自己空压根L或发电机)套16吹风机正U与17扫帚把若干8铁丰巴1E若干6裂缝修复6.1一般要求6.1.1沥青路面出现裂缝后，应及时进行修补，防止路面进一步损坏。6.1.2应根据裂缝的类型、分级情况采用不同的施工工艺，进行针对性养护维修。6.2贴缝修复6.2.1适用范围零星分布的纵缝、横缝，且裂缝损坏程度为轻度时采用。6.2.2施工流程6.2.2.1贴缝修复施工流程图如图l所示。图1贴缝施工流程图6.2.2.2清理裂缝应采用高压空气压缩机或吹风机对裂缝及周边进行清理，清理至裂缝内无砂石或其它杂物。6.2.2.3剪切贴缝带6 DB34/T2150--2020将贴缝带剪裁处理，宽度为3cm左右，并避免污染贴缝带粘贴面。6.2.2.4;:逢体加热用喷火枪对缝体进行加热。加热时，应控制火焰外焰与缝体之间的距离，力口热后缝体表面温度为1000C~1200C(加热时间约5S~10S)为宜，力口热过程中应注意观察原路面，严禁过度加热对沥青路面造成的老化现象。6.2.2.5贴缝沿裂缝走向贴设贴缝带，同时使用橡皮锤锤击穷实，使其与原路面紧密粘结。6.2.2.6涂刷乳化沥青宜在缝两侧20~30cm、两端10cm范围内涂刷乳化沥青。6.2.2.7开放交通修复作业完毕后，路面的垃坡和废弃料应全部清扫干净，集中装车运离现场。待贴缝带冷却至常温后，撤走路面安全设施，开放交通。6.3灌缝6.3.1适用范围路面出现较多的纵缝、横缝，宜集中处理的情形。损坏程度为轻度时宜采用清缝灌缝:损坏程度为重度时宜采用扩缝灌缝O6.3.2施工流程6.3.2.1灌缝施工流程图如图2所示。图2灌缝施工流程图7 DB34/T2150--20206.3.2.2灌缝胶加热灌锋作业前，灌缝胶宜加热至170"C~190"C，可根据产品说明书调整加热温度。6.3.2.3开槽(扩缝灌缝时采用)用裂缝开槽设备对准裂缝处进行开槽，开槽宽度×深度宜为12mmX12mm、12mmX18mm、15mmX15mm或15mmX20mmo6.3.2.4清理裂缝使用扫把、吹风机等工具将裂缝内粉尘、杂质清理干净，缝内潮湿时应用喷怆烘烤至缝内干燥为止。6.3.2.5灌缝采用灌缝设备进行灌缝，i草缝胶应全部覆盖裂缝，根据气温调整高出路面的高度值。6.3.2.6涂刷乳化沥青直在E缝体中心两侧20~40cm范围、两端10cm范围内涂刷乳化沥青06.3.2.7开放交通修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场。待灌缝胶冷却至常温或灌缝胶表面洒布防粘轮隔离剂后，撤走路面安全设施，开放交通。7坑槽修复7.1一般要求7.1.1应按照"圆洞方补、斜洞正补"的原则进行坑槽修补，修补范围的轮廓线应与路面中心线平行或垂直。7.1.2拟进行热料回填摊铺的下承层应具有良好的结构强度，若F承层出现松散、网裂、P~~浆等结构性病害，应将其挖除。若路面面层出现多层损坏时，应分层进行挖除、填补、压实。7.1.3采用冷补方式修补坑槽属临时应急措施，待天气好转后应重新进行坑槽热补。7.2坑槽冷辛|、7.2.1适用范围在气温较低、雨雪季节对沥青路面坑槽进行应急性修补时采用。7.2.2施工流程7.2.2.1坑槽冷朴施工流程图如图3所示。8 DB34/T2150--2020确定处泊范|乍|压一幸而实一交且图3坑槽冷丰|、施工流程图7.2.2.2确定处治范围处治范围一般为沿坑槽四周向外扩大lOO~150mm的方形区域。7.2.2.3清除松散结构层将出现松动、松散的结构层清除，确保拟进行冷丰|、料回填的下承层基本稳固。7.2.2.4清理坑槽清理松散混合料，再用吹风机将槽内细小松散颗粒吹扫干净。7.2.2.5添加冷补沥青混合料将冷补沥青混合料铺入坑槽内，四周修整为规则形状，表面粗平。松铺厚度一般为高于原路面3~4cmo7.2.2.6压实用振动穷或小型压路机开实。压实后冷补料厚度宜高于原路面1~2cmo7.2.2.7开放交通修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场，待表面乳化沥青破草L后撤走路面安全设施，开放交通。7.3坑槽热补7.3.1适用范围单层热补适用于处泊沥青路面上面层坑槽、轻度沉陷、松散、泛油以及交通事故造成的路表损害等病害的热补作业:多层热补适用于处泊涉及多层损坏的坑槽、龟裂、P&P浆、拥包、重度沉陷等病害。7.3.2施工流程9 DB34/T2150--20207.3.2.1单层坑槽热补施工流程图如图4所示。图4单层坑槽热朴施工流程图7.3.2.2多层坑槽热补施工流程图如图5所示。确定处置范围凿除路面一-.一清理坑槽一-.一加热坑槽开放交通图5~多层坑槽热补施工流程图7.3.2.3确定处治范围处治范围一般为沿坑槽四周向外扩大lOO~150mm的方形区域，同时应结合坑槽修补车加热装置尺寸，确定处治面积的大小。10 DB34/T2150--20207.3.2.4坑槽处理如下:a)单层热补时1)加热病害路面一一将坑槽修补车准确定位，放下加热板，根据划定的处治范围来确定加热板需开启的区域(加热区域应在坑槽实际边缘向四周扩大100mm以上〉。一一加热时间根据以沥青混合料易把松、易清除为原则。2)祀松、修整用铁祀将混合料祀松，铲除部分受到污染不能利用的混合料，添加新沥青混合料并进行修整，使沥青混合料分布均匀。b)多层热补时1)凿除路面一一用风铺或电铺等工具按照"先四边、后中间"的顺序凿除病害路面沥青泪凝土。应根据坑槽深度进行分层凿除，层间应设台阶，台阶宽度为100~150mmo一一凿除沥青混凝土时，沥青茹结层或封层应一并凿除，不留夹层，且保证坑槽底部平整。2)清理坑槽一一用吹风机、扫帚等工具将坑槽清理干净，保证坑槽四壁垂直、底面平整、干净整洁。3)力时A一一采用坑槽修补车加热装置对坑槽底部及四周进行加热，加热时间以原路面泪合料能祀松为原则。一一加热范围应超出坑槽四周不小于100mmo4)洒布黠层油一一在坑槽四壁及底部涂刷乳化沥青。一一混合料分层添加时，每次碾压完成后均应在坑槽底部涂刷乳化沥青或热沥青，用量为O.3~0.6kg/m二。7.3.2.5加热添加新混合料如下:a)根据需要添加新混合料，新添加的混合料使用前应加热到150~1700C0b)采用铁祀对沥青泪合料未巴平修整，尽量使沥青混合料表面混合料均匀不出现离析，并根据现场实际情况调整摊铺厚度，中下面层压实后与原路面厚度一致，上面层压实后厚度应比原路面略晶。7.3.2.6压实如下:a)用小型振动压路机及时碾压。应遵循"先四边后中心、先静压后振压、左右交替碾压"的原则，对新旧路面接缝处应骑缝碾压。b)碾压遍数一般为静压l遍，振压3遍，每次碾压的重叠宽度为压路机轮宽的1/3~2/3左右。静压1遍后，马上检查新补路面表面及新旧路面接缝处，对于缺料部位，应立即补充新料进行碾压。禁止在碾压多遍后再补充新料。碾压终了路面温度应不低于900C。c)分层修补时，当坑槽面积过小，压路机难以作业时，可用小型振动穷充分开实。7.3.2.7涂刷乳化沥青11 DB34/T2150--2020压实完成后，在修补后坑槽接缝处涂刷乳化沥青，用量为O.3~0.6kg/m"。也可在接缝处用热沥青灌缝。7.3.2.8开放交通修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场，待坑槽表面温度降至.50"C以下后撤走路面安全设施，开放交通。8质量检查与验收8.1贴缝8.1.1基本要求8.1.1.1贴缝材料性能应符合本标准的相关规定。8.1.1.2裂缝清理应干燥、洁净、无杂物。8.1.2实测项目见表100表10贴缝实测项目检查项目检验标准|检查频率检查方法与原路面高差运白3删mnm|啤机抽选四怀尺量涂刷乳化沥青宽度注汩4刊O肌端头超出注汩l山ocmI裂缝总长度/批次)钢尺量8.1.3外观鉴定贴缝表面应平整、粘结牢固，无相皱、脱空、翘曲等现象。8.2灌缝8.2.1基本要求8.2.1.1灌缝材料性能应符合本标准的相关规定。8.2.1.2裂缝清理应干燥、洁净、无杂物。8.2.2实测项目见表110表11灌缝实测项目检查项目检验标准检查频率检查方法与原路面高差2::!:1mm随机抽选10%标线厚度测定仪涂刷乳化沥青宽度注40cm，端头超出去10cm(裂缝总长度/批次)钢尺量8.2.3外观鉴定8.2.3.1灌缝应饱满密实，边缘整齐，表面平整，无脱开现象。8.2.3.2灌缝胶冷却后仍具有良好的弹性，车辆碾压不粘轮、不变形。12 DB34/T2150--20208.3坑槽冷辛|、8.3.1基本要求8.3.1.1冷补混合料质量应符合本标准的相关规定。8.3.1.2下承层必须密实、平整，无其他病害。8.3.2外观鉴Æ无松散、下陷、推移等现象。8.4坑槽热补8.4.1基本要求8.4.1.1热拌沥青混合料的规格和质量应符合本标准的相关规定。8.4.1.2下承层必须密实、平整，无其他病害。8.4.2实现IJ项目见表120表12坑槽热朴实测项目检查项目检验标准检查频率检查方法接缝平整度芝三3mm二米直尺力、L槽表面平整度三3mm随机抽边10%宜边择轮迹带处测量t安缝渗水无明显下渗、无起泡产生(抗槽个数/批次)日测。们接缝处洒水坑植表面渗;}c无明显下渗、无起泡产生目测。坑槽表面洒水8.4.3外观鉴定表面均匀无明显离析现象，放行后无明显车辙。9其他病害修复其他病害的处治措施参照表130表13沥青路面其他病害的修复病害类别严重程度病害范围处治措施局部将拥包挖除后按照坑槽多层热补方法进行维修轻大面积锐刨重铺拥包局部将拥包挖除后按照坑槽多层热补方法进行维修重大面积f先刨重铺局部表面涂刷乳化加青修复轻大面积i才层类(雾1才层、微表处等)处泊、薄层罩田等松散局部按照坑槽单后热补方法进行修补重大面积「面层镜刨重铺13 DB34/T2150--2020表13(续)病害类别严重程度病害范围处泊措施局部J乞除后按照坑抽多层热补方法进行维修龟裂大面积锐刨重铺、再生等轻J乞除沉陷部位后按照坑惜单层热补方法进行维修沉陷挖除i冗陷部位后按照:f:)"G槽多层il~丰|、方法进行维修，大面积沉陷重应进行统刨重铺$工又j散3~5lllill粒径的干净有屑或粗砂，并用压路机碾压采用微表处或者超薄磨耗层进行处理。泛油重而后含油量高，且已形成软层的严重泛油路段，院进行t先刨重铺。14
