DB42∕T 1477-2018 城镇沥青路面就地热再生技术规程(湖北省) 35页

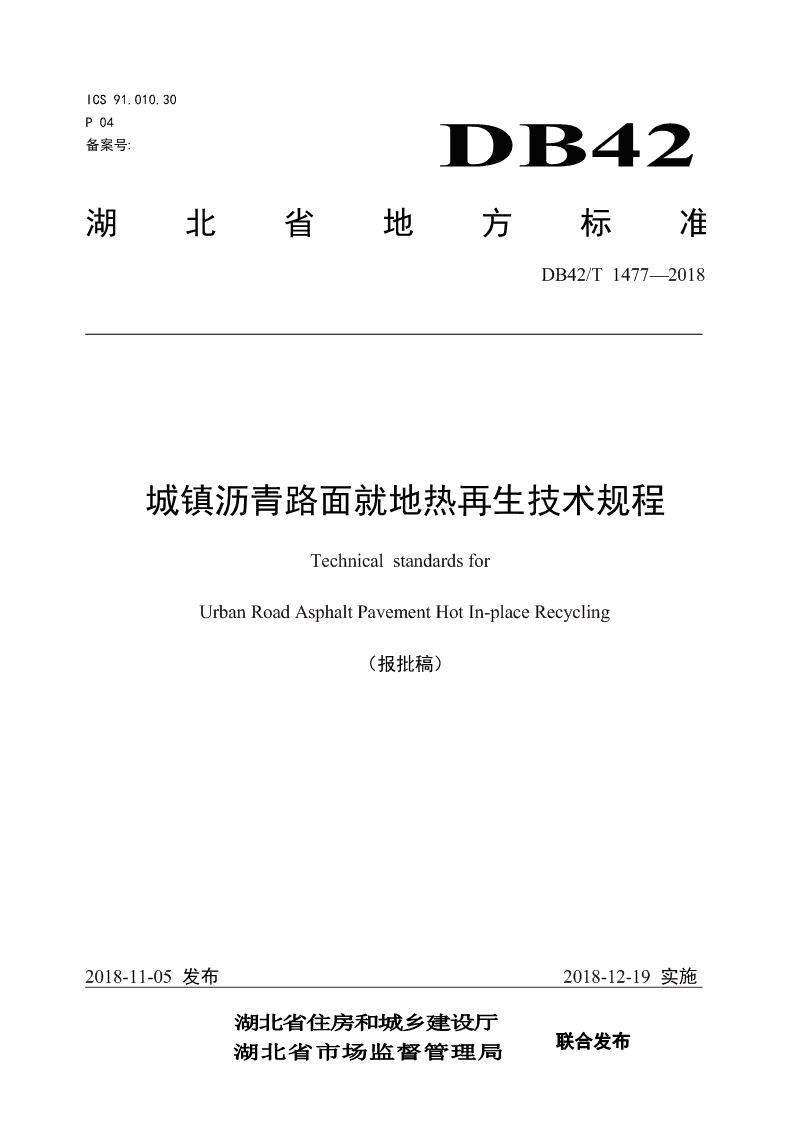

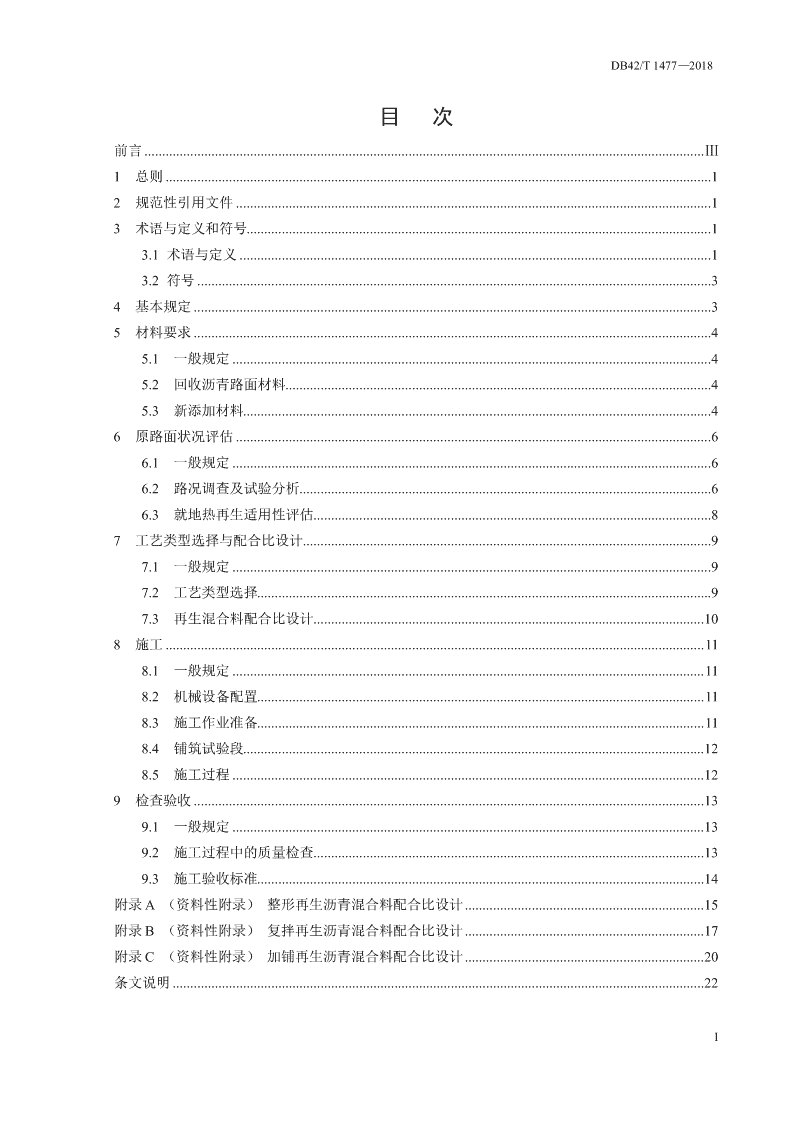

ICS91.010.30P04备案号:DB42湖北省地方标准DB42/T1477—2018城镇沥青路面就地热再生技术规程TechnicalstandardsforUrbanRoadAsphaltPavementHotIn-placeRecycling（报批稿）2018-11-05发布2018-12-19实施湖北省住房和城乡建设厅联合发布湖北省市场监督管理局 DB42/T1477—2018目次前言...............................................................................................................................................................Ⅲ1总则...........................................................................................................................................................12规范性引用文件.......................................................................................................................................13术语与定义和符号....................................................................................................................................13.1术语与定义......................................................................................................................................13.2符号..................................................................................................................................................34基本规定...................................................................................................................................................35材料要求...................................................................................................................................................45.1一般规定........................................................................................................................................45.2回收沥青路面材料.........................................................................................................................45.3新添加材料.....................................................................................................................................46原路面状况评估.......................................................................................................................................66.1一般规定........................................................................................................................................66.2路况调查及试验分析.....................................................................................................................66.3就地热再生适用性评估.................................................................................................................87工艺类型选择与配合比设计....................................................................................................................97.1一般规定........................................................................................................................................97.2工艺类型选择.................................................................................................................................97.3再生混合料配合比设计...............................................................................................................108施工.........................................................................................................................................................118.1一般规定......................................................................................................................................118.2机械设备配置...............................................................................................................................118.3施工作业准备...............................................................................................................................118.4铺筑试验段...................................................................................................................................128.5施工过程......................................................................................................................................129检查验收.................................................................................................................................................139.1一般规定......................................................................................................................................139.2施工过程中的质量检查...............................................................................................................139.3施工验收标准...............................................................................................................................14附录A（资料性附录）整形再生沥青混合料配合比设计....................................................................15附录B（资料性附录）复拌再生沥青混合料配合比设计....................................................................17附录C（资料性附录）加铺再生沥青混合料配合比设计....................................................................20条文说明.......................................................................................................................................................22I DB42/T1477—2018II DB42/T1477—2018前言本规程按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本规程由湖北省住房和城乡建设厅提出并归口。本规程主要起草单位：武汉市市政建设集团有限公司。本规程参加起草单位：武汉市市政路桥有限公司、湖北大学、湖北省市政工程协会。本规程主要编起草人：邓利明、方四发、黄绍龙、肖铭钊、尹华锋、张勇、孙聪、卢吉、郭鹏、苗强、刘冰、赵亚玲、周旋、姚昀。III DB42/T1477—2018城镇沥青路面就地热再生技术规程1总则本规程规定了城镇沥青路面就地热再生技术的基本规定、材料要求、原路面状况评估、工艺类型选择与配合比设计、施工及检查验收。本规程适用于城市道路沥青路面就地热再生设计、施工及验收，公路沥青路面就地热再生施工可参照执行。为适应湖北省沥青路面养护发展需要，贯彻国家建设节约型社会，实现循环经济、低碳经济的要求，推动就地热再生技术的发展和应用，特制定本规程。沥青路面就地热再生技术除应符合本规程的规定外，尚应符合国家、行业和湖北省现行安全、环保方面的标准、规范的规定。就地热再生设备的噪声和废气排放应符合国家标准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CJJ1城镇道路工程施工与质量验收规范CJJ36城镇道路养护技术规范CJJ/T43城镇道路沥青路面再生利用技术规程JTGE20公路工程沥青及沥青混合料试验规程JTGF41公路沥青路面再生技术规范JTGE40公路土工试验规程JTGE60公路路基路面现场测试规程JTGF40公路沥青路面施工技术规范JTGH20公路技术状况评定标准JTGH30公路养护安全作业规3术语与定义和符号3.1术语与定义CJJ/T43-2014和JTGF41-2008界定的以及下列术语和定义适用于本标准。为了便于使用，1 DB42/T1477—2018以下重复列出了CJJ/T43-2014、JTGF41-2008中的某些术语和定义。3.1.1沥青路面再生asphaltpavementrecycling采用专用机械设备对旧沥青路面或者回收沥青路面材料（RAP）进行处理，并掺加一定比例的新矿料、再生用结合料等，形成满足路用性能要求的混合料及路面结构层技术。[CJJ/T43-2014,定义2.1.4]3.1.2就地热再生技术hotin-placerecycling采用专用设备，对沥青路面加热并翻松，掺入一定数量的新沥青、添加剂及新沥青混合料等，经热态拌和、摊铺、碾压等工序，一次性实现原沥青路面再生利用的技术。它包括整形再生、复拌再生、加铺再生三种基本工艺类型。3.1.3整形再生repaving采用再生机组将原沥青路面加热软化、就地添加一定数量的沥青再生剂、翻松、就地熨平，其上再摊铺一层新沥青混合料，一起压实成型。3.1.4复拌再生remixing采用再生机组将原沥青路面加热软化、翻松，就地添加一定数量的沥青再生剂、新沥青及新沥青混合料，将再生后的原沥青路面材料与添加的新沥青混合料一起提升，经热态拌合、摊铺、压实成型。3.1.5加铺再生resurfacing在整形再生、复拌再生的基础上，再加铺一层新沥青混合料，两层一起压实成型，提高原路面标高。加铺再生分为整形加铺再生和复拌加铺再生。3.1.6回收沥青路面材料reclaimedasphaltpavement，简称RAP采用铣刨开挖等方式从原沥青路面获得的旧路面材料。[JTGF41-2008,定义2.1.1]3.1.7沥青再生剂asphaltrejuvenatingagent掺加到原路面沥青混合料中，用以还原已老化沥青性能的添加剂。[JTGF41-2008,定义2.1.7]3.1.8再生沥青混合料recyledmixture含有回收沥青路面材料（RAP）的沥青混合料。[CJJ/T43-2014,定义2.1.10]3.1.9热粘结hotJoint通过加热，使原路面下承层的沥青层与新铺的沥青层粘结时处于热态，两层沥青混合料中的集料互相嵌挤，以保证层间热粘结状态。3.1.10间歇式加热interruptedheating-up两次加热之间具有短暂停顿的加热方式，可以在保证施工温度的前提下，不使路面表层沥青过热。3.1.11再生沥青混合料级配gradationofrecycledmixture2 DB42/T1477—2018对于就地热再生而言，再生沥青混合料级配及再生沥青混合料的矿料级配，是指回收沥青路面材料中的矿料与新矿料的合成级配。[JTGF41-2008,定义2.1.11]3.2符号本规程各种符号、代号及意义详见表3.2。表3.2符号及代号编号符号或代号意义3.2.1RQI路面行驶质量指数3.2.2PCI路面损坏状况指数3.2.3RDI路面车辙深度指数3.2.4SRI路面抗滑性能指数3.2.5PQI路面使用性能指数3.2.6PSSI路面结构强度指数4基本规定本规程适用于以下工程的设计、施工和质量检查、验收：1)使用就地热再生技术对城市道路沥青路面的预防性养护；2)使用就地热再生技术对城市道路沥青路面的表层病害处治；3)使用就地热再生技术对城市桥梁沥青铺装层的病害处治；4)使用就地热再生技术对城市道路沥青路面的改扩建工程。采用就地热再生技术时，原路面应具备以下条件：1)路面弯沉能够满足强度要求；2)病害主要集中在沥青表面层，若沥青路面存在局部深层病害，应对其进行预处理，再采用就地热再生技术进行处治；3)原有沥青表面层材料、厚度等参数清晰、均一。对于特殊路面材料，如橡胶沥青、SMA混合料、Superpave混合料等材料的再生利用，应对原路面进行充分的调查和分析，并通过试验验证后制定针对性的方案，确保工程质量。对于橡胶沥青、SMA混合料、Superpave混合料等材料，需在制定方案前应进行模拟加热试验。应通过实验室试验确定橡胶沥青、SMA混合料、Superpave混合料等材料，就地热再生后沥青混合料级配、油石比是否满足设计及使用需求，若不满足，应对这些材料予以调整，或者去除部分或全部该部分材料后，应再次通过试验验证，确保满足要求。3 DB42/T1477—20185材料要求5.1一般规定5.1.1就地热再生工程所用各种材料使用前应进行质量检验，经评定合格后方可使用。5.1.2严禁通过冷铣刨等破坏原路面混合料级配的方式获取回收沥青路面材料，宜采用耙松方式。5.2回收沥青路面材料5.2.1原路面含有稀浆封层、超薄罩面、碎石封层表层材料路段，再生利用时应经过充分的试验、分析与验证，对这些路段做出针对性的材料设计和工艺设计，保证再生沥青混合料的质量。5.2.2对于回收沥青路面材料，热再生之前应按表5.2.2的各项规定进行检测试验。表5.2.2回收沥青路面材料检测项目材料检测项目检测数量及批次指标要求试验方法回收沥青路面材级配实测《公路工程沥每个特征段不少于1个点料沥青含量实测青及沥青混合料试验规范》针入度（0.1mm）实测回收沥青路面材每个特征段不少于1个点，每（JTGE20）15℃延度实测料中的沥青个点至少两组软化点实测注：具体检测数量和批次可根据现场情况进行相应调整，若原路面材料变异性较大，可根据原路面情况适当加密检测频率。5.3新添加材料就地热再生施工过程中新添加的材料主要包括再生剂、热沥青、新沥青混合料和其他外加材料。每种材料的添加量及品种应根据试验结果和设计要求等综合确定。所添加的新材料技术要求如下：5.3.1再生剂5.3.1.1成品再生剂质量控制指标主要集中于其施工性能、化学组成、安全性能及耐老化性能等。结合室内试验及技术要求分析，就地热再生的再生剂质量标准应满足表5.3.1-1的质量要求。5.3.1.2用于就地热再生的再生剂除应满足表5.3.1-1中的质量要求外，还需具有施工和易性好、渗透性强等技术要求。表5.3.1-1就地热再生沥青再生剂质量要求检验项目RA-1RA-5RA-25RA-75RA-250RA-500实验方法60℃运动黏度4501~12512501~37537501~60050~175176~900901~4500T0619-20112（10-6m/s）000000闪点（℃）≥220≥220≥220≥220≥220≥220T0633-1993饱和分含量（%）≤30≤30≤30≤30≤30≤30T0618-19934 DB42/T1477—2018表5.3.1-1就地热再生沥青再生剂质量要求（续）实测实测实测实测实测实测芳香分含量（%）T0618-1993记录记录记录记录记录记录薄膜烘箱实验≤3≤3≤3≤3≤3≤3T0619-2011前后黏度比薄膜烘箱实验前T0609-2011后质量变化量绝≤4≤4≤4≤4≤4≤4或对值（%）T0610-2011实测实测实测实测实测实测15℃密度T0603-2011记录记录记录记录记录记录5.3.1.3根据原路面沥青混合料中沥青的型号和老化程度、沥青含量、原路面沥青混合料掺配比例及再生剂与沥青的配伍性等，应综合选择再生剂品种和掺配量。5.3.1.4选择再生剂时，应以改善老化沥青性能和原路面沥青混合料的力学性能为原则，再生剂本身的性能可作为参考指标。在老化沥青中添加适量再生剂后，其指标宜满足表5.3.1-2的指标要求。表5.3.1-2老化道路石油沥青添加再生剂后的指标要求软化点针入度动力粘度延度指标（℃）（25℃，5s，0.1mm）（60℃，Pa/s）（15℃，cm）普通再生沥青≥4640～60≥180≥20*相比于老化沥青软化点，SBS改性添加再生剂后软化点下40~80-≥15再生沥青降不宜超过10℃注：此处普通再生沥青为湖北地区较为常用的70#基质沥青，延度可作为冬严寒区、冬寒区选用指标，若沥青为其它标号，可参考此要求执行。5.3.1.5再生剂用量的确定应综合考虑再生沥青和再生沥青混合料的性能指标要求。通过添加不同剂量的再生剂，经过反复试验确定最佳的再生剂用量。5.3.2热沥青5.3.2.1热沥青宜使用道路石油沥青，道路石油沥青应符合现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的规定。5.3.2.2热沥青宜与添加的新沥青混合料中的沥青品种及标号一致，也可采用针入度大一级的沥青，但对于原路面车辙较明显的路段不宜采用。5.3.2.3沥青应按照品种、标号分开存放，在储运、使用和存放过程中应采取良好的防水措施，避免雨水或者加热管道蒸汽进入沥青中。5.3.3新沥青混合料5 DB42/T1477—20185.3.3.1当不需要调整原路面材料级配时，新添加的沥青混合料应满足现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的规定的技术要求。5.3.3.2当需要调整原路面材料级配时，新沥青混合料与原路面沥青混合料混合后的再生沥青混合料质量应符合现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的有关规定。5.3.3.3新沥青混合料中的沥青、集料、填料、外加剂等各原材料均应满足现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的规定的技术要求。5.3.3.4再生沥青混合料中使用的矿粉技术指标应符合现行标准《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）的有关规定。5.3.4其他外加材料根据工程需要添加的抗剥落剂、纤维、抗车辙剂、温拌剂等材料，应符合现行标准《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）。6原路面状况评估6.1一般规定6.1.1应对原路面养护信息、原路面技术状况、交通量、工程经济等方面的内容进行调查和分析，为再生设计和制定养护方案提供依据。6.1.2原路面调查内容应真实、完整，并进行分析和评价。6.2路况调查及试验分析6.2.1应按以下流程对原路面进行路况调查与分析。资料调查：设计资料、施工资料、养护资料道路现场调查路况调查：车辙、损坏调查等路面评价：病害分析及路面评价否就地热再生技术适用性结合其他维修方式是路面车辙类型及深度、裂缝的类型及性质详细调查旧面层材料质量选择再生方法确定再生剂类型、用量再生混合料设计确定新沥青混合料的级配和用量检验再生混合料质量6 DB42/T1477—2018图6.2.1原路面状况调查及试验分析流程6.2.2路面基础数据收集工程施工前应收集路面基础数据，具体收集资料见表6.2.2。表6.2.2路面基础数据收集设计路面结构施工平面图设计资料设计使用年限设计交通量建设材料建设情况施工工序控制路面基础数据收集竣工资料养护时间养护历史养护方法养护材料交通轴载组成交通载荷交通量及增长率路面历史检测数据6.2.3路面病害调查宜采用自动化检测设备对路面的破损状况进行现场调查，详细记录路面纵裂、横裂、坑槽、车辙、等破坏类型的数量（范围）、破坏程度及所在位置。旧路面现有状况调查。旧路面病害类型、数量应参照《公路技术状况评定标准》（JTGH20）调查。6.2.4路面表观性能检测6.2.4.1检测路面平整度、车辙深度、破损率和抗滑性能等指标，参考《公路技术状况评定标准》（JTGH20）计算路面RQI、RDI、PCI、SRI等指标值。6.2.4.2路面平整度检测宜采用激光平整度仪，抗滑性能宜采用横向力系数测试车（SCRIM）。6.2.5路面强度检测6.2.5.1路面结构强度的评价指标应采用路面弯沉值。6.2.5.2通过弯沉检测判断结构层强度，宜采用落锤式弯沉仪（FWD），计算路面结构强度指数（PSSI），分析路面结构层强度，评价路面结构层尤其是基层的完整状况，作为判定是否适用于就地热再生工艺的依据。6.2.6路面取芯6.2.6.1路面取芯设备应采用直径100mm或150mm的钻头，取芯点主要位于典型病害处，包括纵裂、横裂、坑槽等病害位置。6.2.6.2取芯过程中，应详细记录芯样的完整性、厚度、层间粘结情况、下承层整体性等。6.2.6.3车辙病害取芯7 DB42/T1477—2018选择代表性路段，应在同一横断面的波谷、波峰、无变形路面处分别取芯，通过芯样观测变形层位和各层的变形量等。6.2.6.4裂缝病害取芯选择横向裂缝、纵向裂缝及网裂等不同位置取芯，观测裂缝的发展方向，且应根据不同的裂缝情况分别取芯。6.2.6.5其它情况取芯为验证建设时的路面结构，应在未变形的路段取芯，观测其各层路面材料、厚度等，宜选择车辆通行很少的路段。6.2.7路面取样及室内试验6.2.7.1为对原路面混合料状况作进一步的评价，需要进行取样分析，可采用液压镐或沥青路面养护修补车分层取样，每个点样品质量不得少于100kg。6.2.7.2对于取样频率，若前期调查和设计资料与施工路段沥青路面结构相符且建设时间、养护历史也相同，可只取一个代表性点；若路面结构不一致或建设时间、养护历史也存在差距，则宜平均每1km进行一次取样，每个特征路段不少于一次取样。6.2.7.3若路面病害主要存在于表层，可只对沥青路面上面层进行取样；若路面病害严重，如车辙等病害，则应根据实际情况对路面上面层、中面层及下面层分别进行取样，以评价目前路面材料的性能和再生的可行性。6.2.7.4为确保再生剂用量的准确性，取样时应在同等施工条件下取样，即保持取样时原路面沥青老化程度和施工时再生剂喷洒位置原路面老化程度一致。6.2.7.5对于回收沥青路面材料（RAP），热再生之前应进行相关室内试验，试验内容参照本规程表5.2.2，其试验检测结果作为再生沥青混合料设计和评价的依据。6.3就地热再生适用性评估6.3.1路面是否需要养护及采用哪种养护方式受很多因素的影响，如道路病害类型、病害产生的原因、养护目标及道路的长期养护规划等，因此在选择适合就地热再生的养护路段时，应根据具体情况综合考虑。6.3.2关于不适合直接就地热再生的情况：沥青路面在选择养护方式时要有针对性，需要根据具体工程具体分析，但是若存在以下情况，则不适合直接进行就地热再生施工。1）基层松散：在进行路面调查时，发现路面存在大面积网裂和沉陷，而对病害位置进行取芯或开挖后，发现路面基层已严重松散，则建议采取其它养护方式。路面基层只是局部出现严重松散现象，则可对局部病害开挖预处理后再进行就地热再生施工。2）原路面中、下面层沥青混合料性能不符合要求时：若路面在设计、建造时，中、下沥青层选用了较差的原材料，如集料强度不符合要求、沥青性能极差或表面层采用了煤沥青等沥青，这种情况若为施工路段普遍现象，则建议采取其它养护方式。若局部存在，则可对局部病害开挖预处理后再进行就地热再生施工。8 DB42/T1477—20187工艺类型选择与配合比设计7.1一般规定7.1.1根据不同路面病害的特点、类型，应采用不同的施工设备和施工工艺进行治理，提出最优化治理施工方案。7.1.2应在对回收沥青路面材料（RAP）充分调查和试验分析的基础上，结合原路面状况评估结果，应选择符合要求的材料进行再生混合料设计。7.1.3对于特殊路面结构，选择就地热再生工艺类型时，应充分考虑当地的气候、交通、材料等特点，并结合当地的科研成果和实践经验进行设计。7.1.4就地热再生沥青混合料配合比设计应通过试验段进行检验。7.2工艺类型选择7.2.1工艺类型分类就地热再生工艺分为三种基本类型：整形再生、复拌再生和加铺再生，加铺就地热再生可以分为整形加铺就地热再生和复拌加铺就地热再生，其它特殊的路面情况可根据实际情况进行选择。7.2.2工艺类型选择流程按照本规程5.3节中的要求，确定拟采用就地热再生工艺施工的路段，再根据原路面情况选择针对性的热再生工艺类型。沥青路面就地热再生工艺设计流程应按图7.2.2执行。资料调查：设计资料、施工资料、养护资料道路现场调查路况调查：车辙、损坏调查等路面评价：病害分析及路面评价否就地热再生技术适用性结合其他维修方式是级配、空隙率、油石比整形再生均满足要求，沥青老化原路面材料性能验级配、空隙率、油石比复拌再生至少一项不满足要求详细调查需要加铺或道路升级路面特殊情况分析确定就地热再生工艺类型9 DB42/T1477—2018图7.2.2就地热再生工艺类型选择推荐流程7.3再生混合料配合比设计7.3.1目标配合比设计7.3.1.1再生沥青混合料性能应满足表7.3.1的评价标准，其它指标可参考《公路沥青路面施工技术规范》JTGF40的技术标准。在此基础上，可依据原路面的病害特征与实际工程需要，对主要技术指标要求有针对性调整。表7.3.1再生沥青混合料评价标准试验项目质量要求试验方法AC类沥青混合料两面各75JTGE20击实次数(次)T0702SMA类沥青混合料两面各50AC类沥青混合料8JTGE20稳定度(KN)，不小于马歇尔SMA类沥青混合料6T0709试验指标JTGE20流值(0.1mm)15～50T0709AC类沥青混合料3～6.5JTGE20空隙率(％)SMA类沥青混合料3～4.5T0705普通沥青混合料1500车辙试验，动稳定度（次/mm），JTGE20改性沥青混合料3200不小于T0719SMA沥青混合料3500JTGE20浸水马歇尔试验，S0（％），不小于80其他性能指标T0709低温小梁弯曲试验，破坏应变普通沥青混合料2000JTGE20（με），不小于改性沥青混合料2500T0715JTGE20冻融劈裂试验，残留强度比（%），不小于75T0729注：低温小梁弯曲试验、冻融劈裂试验可作为选用指标。7.3.1.2当原路面沥青混合料的油石比偏低，且无法通过提高新添加沥青混合料的油石比来改善原路面沥青混合料的油石比时，应通过喷洒热沥青补充原路面缺失的沥青。7.3.1.3当原路面回收料中集料不符合现行标准《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）的规定，但新集料与原路面集料混合后的混合料质量符合现行标准《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）的有关规定时，可以使用。7.3.1.4整形再生沥青混合料配合比设计按照本标准附录A的设计方法进行。7.3.1.5复拌再生沥青混合料配合比设计按照本标准附录B的设计方法进行。7.3.1.6加铺再生沥青混合料配合比设计按照本标准附录C的设计方法进行。7.3.2生产配合比验证7.3.2.1就地热再生应经过试验路铺筑对目标配合比设计进行验证，并确定最终的生产配合比。10 DB42/T1477—20187.3.2.2试验路检验再生沥青混合料性能的项目主要有：再生沥青混合料的级配、马歇尔试验。8施工8.1一般规定8.1.1就地热再生施工前，应对现场周边环境调查，对可能受到施工影响的市政道路设施进行保护，如树木、植物分隔带等提前采取保护措施，并做好防火工作。8.1.2采用就地热再生技术施工前，需要对拟再生道路的适应性进行分析，应对存在局部深层病害的部位进行预处理。8.1.3沥青路面就地热再生不得在雨天施工，施工温度低于10℃时应予以保温及保障施工温度的加热措施。8.2机械设备配置沥青混凝土路面就地热再生施工设备最低应包括：成套就地热再生机组一套，自动找平沥青摊铺机1台、钢轮压路机2台（包括一台双驱双振压路机和一台双钢轮压路机）、26吨以上轮胎压路机1台等，具体设备型号可根据实际情况及试验段施工确定。8.3施工作业准备8.3.1局部深层病害的预处理8.3.1.1城市道路的深层病害主要是由于结构层强度不足引起的，表现为裂缝、沉陷、坑槽等病害。8.3.1.2施工前应对热再生无法消除的局部深层病害进行预处理，可根据病害的类型及面积选择不同的处理方法，如开挖、注浆、就地冷再生等，在选择处理方法时，在保证施工质量的前提下，应优先考虑非开挖方式，如注浆，以尽可能减少施工对交通的影响。8.3.2原路面准备8.3.2.1若原路面存在热熔型标线等影响施工质量的杂物，施工前应进行清理（或施工中加热后清除），并对原路面进行清扫。8.3.2.2若原路面存在对热再生施工有影响的其它障碍物，施工前应对其移除或重新布设。8.3.2.3施工前应采取清扫、冲刷等措施确保原路面的清洁，清除路面受污染而无法再生的材料。8.3.2.4可采用隔热板或其它措施保护桥梁伸缩缝以及检修井、污水井等市政设施。8.3.3施工组织施工开始前应做好各方面的准备工作，包括设备调试及材料、人员和技术准备。8.3.4交通组织施工前应做好施工信息的发布，按《公路养护安全作业规程》（JTGH30）规定及相关道路管理部门、交警部门的要求，根据作业面的长度，提前设置交通管制的各类标志标牌，由专人执行11 DB42/T1477—2018管制交通，做好交通组织及应急预案。8.4铺筑试验段8.4.1为确定就地热再生各施工参数，正式施工前应该铺筑试验段，对再生施工工艺、工序控制、施工组织及交通安全等进行检验。就地热再生试验段长度不宜小于200m，试验段施工检验合格后方可进行正式施工。8.4.2通过铺筑试验段应完成以下工作：8.4.2.1检验再生设备的性能是否满足就地热再生施工需要。8.4.2.2通过试验段施工，确定再生设备加热时间、加热温度及施工速度。8.4.2.3验证再生沥青混合料配合比设计，确定施工过程中再生剂、热沥青及新沥青混合料添加用量。8.4.2.4检测压实度、渗水系数等技术指标，确定施工参数。8.5施工过程8.5.1整形就地热再生工艺流程整形就地热再生施工工艺流程如图8.5.1所示。施工准备原路面加热喷洒再生剂路面翻松、熨平层间热粘结摊铺新沥青混合料碾压开放交通图8.5.1整形再生施工工艺流程8.5.2复拌就地热再生工艺流程复拌就地热再生工艺流程见图8.5.2。12 DB42/T1477—2018施工准备原路面加热原路面翻松喷洒再生剂或（和）热沥青收集原路面混合料形成料带在料带上添加新沥青混合料原路面混合料、新添加混合料一起提升、拌和层间热粘结再生沥青混合料摊铺、碾压开放交通图8.5.2复拌施工工艺流程8.5.3加铺就地热再生工艺流程8.5.3.1整形就地热再生基础上的加铺就地热再生，即整形加铺型就地热再生，其工艺流程与本规程7.5.1节整形就地热再生相同，加铺新沥青混合料的厚度应按维修设计或施工方案要求进行。8.5.3.2复拌就地热再生基础上的加铺就地热再生，即复拌加铺型就地热再生，其工艺流程与与本规程8.5.2节复拌就地热再生相同，添加新沥青混合料的比例应按维修设计或施工方案要求进行。9检查验收9.1一般规定9.1.1沥青路面就地热再生施工过程中的材料质量检查应符合现行标准《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）对热拌沥青混合料的相关规定。9.1.2沥青路面就地热再生需要添加新料时，新沥青混合料的质量应满足设计要求，再生混合料的质量控制，应符合本规程的有关规定。9.1.3就地热再生施工后各验收指标可参照现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）和《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）。具体指标可根据当地的情况适当调整。9.2施工过程中的质量检查施工过程中各检查项目应符合表9.2的规定。13 DB42/T1477—2018表9.2就地热再生施工过程中的质量要求检查项目检验频率质量要求或允许偏差检验方法再生剂用量随时符合配合比设计要求总量法新沥青添加量随时符合配合比设计要求总量法新沥青混合料添加量随时符合配合比设计要求总量法再生混合料摊铺温度随时＞120℃温度计实测宜＜190℃，路表加热温度随时温度计实测瞬间最高温度＜240℃表面平整密实，无明显花白料、沥青烧焦，无轮迹、外观随时目测裂痕、推挤、油包、离析等缺陷压实度每天1~2次≥实验室标准密度的96%T0924宽度随时不小于设计要求T0911再生厚度*随时±5mmT0912平整度最大间隙随时＜3mmT0931横接缝高差随时＜3mm，应压实3m直尺间隙纵接缝高差随时＜3mm，应压实3m直尺间隙注：整形就地热再生与加铺就地热再生，再生厚度计算时，应包括再生层与加铺层，取两层厚度之和。9.3施工验收标准9.3.1就地热再生施工后再生沥青混合料的技术标准应按表7.3.1进行评价。9.3.2就地热再生施工的验收项目与频率应按表9.3.2执行。表9.3.2就地热再生施工验收项目与频率质量要求或允许偏差检验方法检查项目检验频率快速路、主干路次干路、支路表面平整密实，不得有明显轮迹、裂缝、外观随时推挤、油盯、油包等缺陷，且无明显离目测析宽度每20m1处不小于设计宽度T0911再生厚度每1000m1处-5mmT0912*压实度*每1000m1处≥实验室标准密度的96%T0924标准全线连续，每100m计算1处；路宽＜9m测1线差＜1.5mm＜2.4mm路宽9~15m测2线平σ路宽＞15m测3线整值度最每20m连续测2尺，取最大值；大路宽＜9m测1线-＜5mmT0931间路宽9~15m测2线路宽＞15m测3线隙AC沥青混合料＜300mL/min渗水系数每200m1处T0971SMA沥青混合料＜200mL/min注：（1）*主控指标为压实度、再生厚度。（2）整形就地热再生与加铺就地热再生，再生厚度计算时，应包括再生层与加铺层，取两层厚度之和。14 DB42/T1477—2018附录A（资料性附录）整形再生沥青混合料配合比设计A.1一般规定本方法适用于整形就地热再生沥青混合料的配合比设计。A.2整形再生沥青混合料配合比设计流程旧沥青混合料取样及评价旧沥青评价旧沥青再生试验确定再生剂类型、用量再生混合料性能验证图A.2整形再生沥青混合料设计流程A.3原路面材料性能评价A.3.1原路面沥青混合料抽提、筛分试验按试验规范要求进行原路面沥青混合料的抽提、筛分试验，了解混合料级配情况、沥青含量等。A.3.2回收沥青的性能试验对原路面沥青混合料进行沥青回收，并对回收沥青的针入度、软化点和延度进行试验，初步评价回收沥青的性能和老化程度。A.3.3原路面沥青混合料性能评价实测原路面沥青混合料的最大理论密度，并进行沥青混合料马歇尔击实试验，评价原路面沥青混合料的性能。A.4再生剂类型与用量的确定A.4.1再生剂类型及用量对回收沥青性能的影响评价根据经验按一定的间隔，取3～5个再生剂用量，分别进行再生沥青的针入度、软化点和延度试验等，根据试验结果初步确定再生剂用量。当一种再生剂对老化沥青还原效果不明显时，应更换再生剂类型，重新进行评价。A.4.2再生剂类型及用量对混合料性能的影响评价根据初步确定的再生剂用量，在其附近至少取3个再生剂用量值，进行再生混合料的马歇尔15 DB42/T1477—2018试验，根据空隙率、稳定度、流值等指标值确定设计再生剂用量。即完成再生沥青混合料配合比设计。A.5新添加沥青混合料配合比设计A.5.1对于整形再生工艺，因不需要调整原路面的级配，因此新添加沥青混合料为标准级配混合料，其配合比可与原路面相同，也可根据路面实际情况选择其它级配的混合料，其配合比设计按照《公路沥青路面施工技术规范》（JTGF40）进行。A.5.2新添加沥青混合料的添加比例需要根据路面病害情况，如车辙深度、沉陷面积、深度及再生后路面标高的要求、路面排水的要求等进行确定。A.6试验路生产配合比验证A.6.1原路面沥青混合料的室内再生试验与就地热再生现场施工有很大的区别，不同的路面状况、不同的再生设备以及不同的再生工艺又加剧了再生的差异。因此，就地热再生沥青混合料的性能应经试验路检验。A.6.2试验路验证的项目主要有：再生沥青混合料的级配、马歇尔试验，现场检测项目：平整度、渗水系数、压实度等。如果试验路检测结果存在问题，应分析原因，找出问题予以修正，直至满足设计和规范要求为止。16 DB42/T1477—2018附录B（资料性附录）复拌再生沥青混合料配合比设计B.1一般规定本方法适用于复拌就地热再生沥青混合料的配合比设计。B.2复拌再生沥青混合料配合比设计流程原路面沥青混合料取样、分析及评价原路面沥青评价矿料级配测定油石比测定原路面沥青再生试验新添加沥青混合料配合比设计再生剂类型和用量确定再生沥青混合料配合比设计再生沥青混合料最佳沥青用量确定否再生沥青混合料性能验证配合比满足要求是完成再生沥青混合料配合比设计图B.2复拌再生沥青混合料配合比设计流程B.3原路面材料性能评价原路面材料性能评价与附录A中A.3的方法相同。B.4再生剂类型与用量的确定再生剂类型与用量的确定与附录A中A.4的方法相同。B.5热沥青类型与用量的确定B.5.1热沥青的品种应与原路面沥青品种相同。B.5.2新沥青的添加流程可按照图B.5.2进行。17 DB42/T1477—2018确定原路面沥青含量油石比满足要求否是添加新料后油石比满足要求否是不需要添加热沥青添加一定比例的热沥青再生沥青混合料试验否最佳油石比是确定热沥青最佳用量图B.5.2添加热沥青设计流程B.6新添加沥青混合料配合比及添加比例确定对于复拌再生工艺，新添加沥青混合料配合比设计有以下两种工况：B.6.1原路面级配不需要调整通过试验，原路面级配满足要求，且再生混合料的设计级配与原路面级配一致，只需要添加新沥青混合料弥补原路面的变形，则新添加沥青混合料的配合比按照原路面配合比进行设计。新沥青混合料的添加比例要根据原路面的变形量进行设计，最终恢复路面标高。B.6.2原路面级配需要调整原路面级配不满足规范要求或设计要求，施工中要通过添加新沥青混合料对原路面的级配进行调整，因此，需要通过分析原路面状况及再生混合料的目标配合比，以确定新添加沥青混合料的配合比和添加比例。18 DB42/T1477—2018在进行新添加沥青混合料配合比设计时，先根据路面情况及设计要求确定再生沥青混合料理论目标配合比，然后根据理论目标配合比和原路面状况，确定新添加沥青混合料的理论目标配合比和添加比例。再将原路面混合料和新添加沥青混合料按设计比例进行拌和，并对拌和后形成的再生沥青混合料进行性能试验验证，通过试验最终确定新添加沥青混合料的配合比和添加比例。B.7试验路生产配合比验证根据新添加沥青混合料的配合比和添加比例，通过铺筑试验路，对再生沥青混合料的生产配合比进行验证，验证试验包括级配、马歇尔试验、浸水马歇尔试验等，必要时可根据实际情况进行车辙试验和冻融劈裂试验。19 DB42/T1477—2018附录C（资料性附录）加铺再生沥青混合料配合比设计C.1一般规定本方法适用于加铺就地热再生沥青混合料的配合比设计。C.2整形加铺就地热再生混合料配合比设计整形加铺再生沥青混合料配合比设计同本规程附录A整形再生沥青混合料配合比设计过程相同，加铺的新沥青混合料的配合比设计过程可参考《公路沥青路面施工技术规范》（JTGF40）中热拌沥青材料混合料配合比设计方法。C.3复拌加铺就地热再生混合料配合比设计复拌加铺再生沥青混合料配合比设计同本规程附录B条复拌再生沥青混合料配合比设计过程相同，加铺的新沥青混合料的配合比设计过程可参考《公路沥青路面施工技术规范》JTGF40中热拌沥青材料混合料配合比设计方法。C.4试验路生产配合比验证同本规程A.6的方法相同。20 DB42/T1477—2018本规程用词说明1为便于在执行本标准条文时区别对待，对于要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”；反面词采用“严禁”。2）表示严格，在正常情况下均应这样做的：正面词采用“应”；反面词采用“不应”或“不得”。3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”；反面词采用“不宜”。4）表示有选择，在一定条件下可以这样做的，“可”。2条文中指明必须应按其他有关标准执行的写法为“应按……执行”或“应符合……的要求（或规定）”。非必须按指定的标准执行的写法为“可参照……的要求（或规定）”。21 DB42/T1477—2018条文说明1总则1.1本条规定了就地热再生技术的适用范围目前湖北省每年有大量的沥青路面需要养护和改扩建，沥青路面就地热再生技术已逐步在道路养护和改扩建中得到应用，本规程的发布，将对进一步推广沥青路面就地热再生技术发挥重大作用。3术语与定义和符号3.1.3、3.1.4、3.1.5三条规定了我国沥青路面就地热再生的基本工艺类型。整形再生、复拌再生、加铺再生属于就地热再生的三种基本工艺类型，在三种基本工艺类型的基础上，针对不同的路面病害，衍生出更多的工艺类型。每种类型有其相应的热再生设备和工艺流程，在施工前，需要对原路面进行综合评估，并根据分析综合比较，选择适合的工艺类型和设备组合。3.1.6不同的就地热再生工艺类型对再生沥青混合料的定义不同整形再生沥青混合料，是指在原路面沥青混合料中喷洒沥青再生剂并拌和后的沥青混合料，新添加沥青混合料不与原路面沥青混合料拌合。复拌再生沥青混合料，是指喷洒了沥青再生剂、新沥青（需要时）的原路面沥青混合料与一定比例的新添加沥青混合料拌和后的沥青混合料。3.1.9铣刨摊铺施工时，为保证层间粘结效果，基层与沥青层、沥青层与沥青层之间一般采用洒布粘层油的方法。而就地热再生施工时，施工前可对下承层路面进行加热软化，碾压时，两层沥青层均处于已加热的状态。施工后层间为热粘结，保证沥青层形成一个整体。4基本规定4.0.3当原路面表层有特殊级配预防性养护材料时，如碎石封层超博罩面等，因该类面层材料级配较细，通过调整新添加沥青混合料的级配，保证再生沥青混合料的级配符合规范要求时，可直接采用就地热再生技术，不需铣刨处理。5材料要求5.3.1沥青再生剂的作用是还原老化沥青的性能。因此，对沥青再生剂的关注应重点在于包括沥青和再生沥青混合料的性能。由于沥青再生剂生成条件的复杂性，组分试验结果相差较大，因此饱和分、芳香分含量建议为参考指标。用于就地热再生的沥青再生剂除应符合表5.3.1-1中的质量要求外，同时需具有施工和易性好、渗透性强等技术要求。再生剂用量确定流程如图5-1所示。22 DB42/T1477—2018原路面沥青混合料抽提沥青三大指标选择再生剂种类A添加不同用量A后沥青添加不同用量A后沥青三大指标、粘度试验混合料马歇尔、空隙率否均满足规范要求是再生剂用量图5-1再生剂用量确定流程5.3.3当需要调整原路面材料级配时，常需添加特殊级配、沥青含量的新沥青混合料，当新沥青混合料类型、性能不符合《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的相关技术要求时，新沥青混合料与原路面沥青混合料混合后的再生沥青混合料质量应符合现行标准《城镇道路沥青路面再生利用技术规范》（CJJ/T43）的有关规定即可。6原路面状况评估6.3.1根据本规程6.2中的路况调查和试验结果，可按照以下步骤筛选适用就地热再生路段：1)确定养护目标、养护路段筛选指标及其标准。根据原路面技术状况，确定路面经过养护维修后需要达到的服务技术水平，该水平要与路面的实际使用要求相适应。一般情况下，除路面结构强度指标外，使用性能评定指标（RQI、PCI、RDI、SRI、PQI）应达到良（包括良）以上的技术等级，且不应低于维修前的水平。筛选指标可以是技术指标，也可以是评定指标。其中评定指标应该包含分项评定指标和综合评定指标（PQI）。2)筛选出所有需要养护维修的路段，记为A。在路段范围内，先根据单个指标的筛选标准筛选23 DB42/T1477—2018路段，记为A1，A2，A3，A4,……,然后合并单指标筛选路段（A1∪A2∪A3∪A4∪……），记为A。这些路段就是需要维修的路段。3)根据路面病害情况、芯样情况及弯沉测量结果确定适合就地热再生的弯沉值范围，从A中剔除弯沉不在该范围内的路段，剩余路段记为B。整体强度满足要求，局部路面基层出现损坏，彻底处理后仍可进行整体就地热再生养护维修，这种情况下，应将该单元纳入就地热再生路段范围。4)通过路面的病害检测、强度检测、平整度检测、抗滑性能检测结果，依据相关规定，评定路面是否适合采用路面再生技术进行养护。对确定沥青路面就地热再生的路段，要满足以下原则:路段的整体强度要合格，达到中等及以上等级，强度等级达不到中等的，要将个别弯沉值大的点进行局部处理后也要达到中等级别。对旧沥青路面实施不同的现场沥青再生措施。现场热再生应按表6-1的规定实施。表6-1就地热再生工艺适用条件参数适用范围应用要点旧沥青路面的平均厚度（cm）≥5要确保耙松时不得将非沥青混合料翻松沥青混合料向两侧沥青混合料向两侧挤压所形成车辙深度超过3cm车辙深度≤4的挤压变形（cm）时，应事先将超过3cm的突出部分进行铣刨。车辙深度磨耗（cm）≤3部分铣刨或者整平时，车辙上限可达5cm（1）如果仅仅是表层龟裂时，不受此限制；龟裂率（%）≤40（2）当局部破损达到联结层一下时，应事先修补旧路面沥青针入度（0.01mm）≥20通过对旧沥青路面混合料相关性能的检测进行评价，确定是否适合进行沥青路面就地热再生：①旧沥青混凝土路面的平均厚度不小于5cm，沥青路面再生层下面沥青厚度要大于2cm；②原路面旧沥青25℃针入度不得低于20(0.1mm)，宜在30(0.1mm)以上。分析面层沥青混合料类型与材料组成，特殊混合料如开级配排水层、开级配抗滑层、大粒径沥青混合料以及路用组织或夹层、橡胶或橡胶封层等的存在，将影响就地热再生工艺的选择和施工，以及再生材料的设计，需要根据具体的情况作进一步详细评价。从B中剔除不满足该标准的路段，剩余路段即为适合就地热再生的路段，记为C。5)确定最终的就地热再生路段。综合考虑其他因素，筛选出最终的就地热再生路段，记为M。对于列入A但不适合就地热再生的路段，应设计其它合理的养护方案。7工艺类型选择与配合比设计7.2.2热再生工艺选择要求应符合以下规定：1)整形再生工艺适用于治理沥青路面车辙、麻面、松散、网裂及面层沉陷等路面病害。2)复拌再生适用于通过添加新沥青混合料弥补原路面变形、原路面材料级配需要调整和优化或沥青含量不符合要求的情况，应根据原路面材料试验结果选择相应工艺：24 DB42/T1477—2018原路面沥青混合料级配不满足使用或规范要求，需要调整，可选择复拌就地热再生工艺。原路面混合料沥青含量不满足要求，需要通过施工调整其油石比，可选择复拌就地热再生工艺。原路面混合料级配满足规范要求，但是整体偏细或偏粗，需要优化，或其路用性能不满足使用要求，需要提高，可选择复拌就地热再生工艺。原路面有微表处、封层等路面结构。可通过添加新料调整再生沥青混合料的配合比，可选择复拌就地热再生工艺。3)加铺再生工艺主要适用于路面破损较严重或早期建设承载力不满足当前载荷对路面的使用要求，以及沥青路面旧路升级改造工程。若原路面沥青层偏薄，不能满足目前的使用要求，或路面施工后需要进行升级，可通过加铺就地热再生工艺增加沥青层的厚度。加铺就地热再生可以分为整形加铺就地热再生和复拌加铺就地热再生。整形加铺就地热再生是在整形就地热再生工艺的基础上，增加新混合料的添加量，使得整形后路面标高提高；复拌加铺就地热再生是在复拌就地热再生工艺的基础上，增加新混合料的添加量，在增加原路面面层厚度的同时，还可以优化原路面材料的级配和油石比。4)其它情形就地热再生工艺的选择：施工气温较低或原路面为SMA、橡胶沥青等特殊材料，对温度要求较高时，可通过增加原路面加热设备或再生料加热设备提高现场施工温度，确保施工质量。原路面主要病害为车辙，且原路面沥青混合料抗车辙能力较差时，可在施工过程中添加抗车辙剂以进一步提高再生沥青混合料的抗车辙能力。就地热再生各工艺类型适用范围见表6.2.2。表6.2.2就地热再生不同工艺类型的适用范围病害整形再生复拌再生加铺再生轻度车辙√√√√麻面√√√√裂缝*√√√√泛油√√√微表处脱皮√√√沥青层偏薄√√√注：(1)其中√√表示非常适合，√表示适合，无标记表示要根据路面具体情况具体分析；(2)应根据裂缝成因合理选就地热再生方案，对于半刚性基层反射裂缝且密度较大路段应慎用就地热再生方案。8施工8.3.1每种局部深层病害的处治方法应满足以下规定：1）裂缝类病害缝宽≥5mm的重度横向裂缝、纵向裂缝和局部网裂沉陷，宜采用注浆工艺处治方法；25 DB42/T1477—2018大面积的网裂，裂块明显，缝较宽，局部产生散落和变形或伴随有唧浆，宜采用开挖回填的工艺处治。2）沉陷类病害若路面略有下沉，无破损或仅有少量轻微裂缝，宜先采用注浆工艺处治稳固基层，再用热沥青混合料填补沉陷处恢复至原路面标高；若沉陷伴随有严重网裂，通过取芯或开挖探坑判断基层已经损坏，宜采用开挖回填的工艺处治。3）坑槽类病害划出所需修补坑槽的轮廓线，沿所划轮廓线开凿至坑底稳定部分，其深度不得小于原坑槽的最大深度；若基层已经松散破坏，将破坏的基层一并清除，清扫槽底、槽壁后，喷刷粘层沥青，分层填入沥青混合料整平并压实。8.5.1整形就地热再生工艺流程整形就地热再生工艺流程见图8.5.1。图8.5.1整形就地热再生工艺流程示意图1)准备工作应符合以下规定：准备工作阶段应做好交通组织、路面深层病害的预处理和机械设备的调试、准备等。对路边绿化设施，应进行有效防护。施工前应清扫干净路面，清除路面泥块、杂物等，以免杂物混入再生混合料内。施工前应定施工基准线，即再生设备行走基准线，保证施工时边界顺直。宜按现有标线作为参考基准，将标线连在一起，形成一条连续的基准线。该线应平滑、顺直、明显，保证驾驶员、操作手易于观察和控制。为保证施工开始后，起点段纵向施工接缝的顺直，应将施工起点后延50m（不在施工范围内）开始划行走基准线，方便设备提前就位。2)加热作业应符合以下规定：宜采用间歇式热辐射方式加热原路面。在加热过程中应严格控制加热工艺，各加热设备统一按照设定的施工速度匀速行驶。加热时应保证原路面的加热温度和深度，不得因加热温度不足影响施工质量或加热温度过高造26 DB42/T1477—2018成沥青严重老化，应按照试验段确定的施工速度和各加热设备间距施工，减少热量散失。应采用保温板对加热后的路面进行保温，确保热量向下层渗透，减少热量散失。对于特殊材料（SMA、橡胶沥青混合料等）或气温较低时（低于10℃）可通过增加加热设备的数量提高路面加热效果。3)再生剂喷洒应符合以下规定：再生剂的喷洒量应根据原路面沥青材料的检测试验结果严格控制。喷洒方式宜采用盘式喷洒，喷洒时应计量准确、喷洒均匀，再生剂喷洒系统应与再生设备行驶速度关联。再生剂严禁直接与新添加沥青混合料接触，只能与原路面沥青混合料直接接触。4)原路面翻松、整形应符合以下规定：原路面加热到规定的温度和深度后，宜采用设备自带的疏松耙开始翻松原路面。为了保证原路面混合料级配不变，保证再生混合料级配可控，翻松过程中不应打碎原路面混合料中的集料。为了保证施工后再生混合料的级配为设计级配，应根据原路面状况严格控制翻松深度，以不翻起中面层的集料为宜，确保原路面上面层混合料级配不变。应按照相关要求，每200米进行再生深度的检查（采用插尺法），深度波动范围应在±0.5cm之内。原路面翻松后，应使用再生设备自带的熨平板整平原路面，消除原路面变形。5)再生混合料加热应符合以下规定：摊铺新沥青混合料前，应对路面再生混合料进行再次加热，以实现层间热粘结。6)摊铺、碾压作业应符合以下规定：在再生沥青混合料上直接摊铺新沥青混合料，新沥青混合料的添加量应严格按照设计方案执行。摊铺应匀速进行，摊铺速度宜为1.5m/min～4m/min，不得超过4.5m/min。摊铺时应保证混合料均匀，不得出现粗糙、拉毛、离析等现象。新添加沥青混合料与下层再生层同时碾压，达到层间热粘结的效果。碾压宜按照《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）有关规定，针对不同混合料类型、不同施工厚度，选择适宜的碾压工艺。7)开放交通应符合以下规定：碾压工序结束后，待路表温度降至50℃以下后，方可开放交通。在养生过程中，严禁车辆在成型的路面上通过，以避免对施工后路面的破坏。8.5.2复拌就地热再生工艺流程复拌再生施工工艺流程如图7.5.2所示。27 DB42/T1477—2018图8.5.2复拌就地热再生工艺流程示意图1)准备工作同本规程条文说明8.5.1节中1条规定的内容相同。2)加热作业同本规程条文说明8.5.1节中2条规定的内容相同。3)原路面翻松应符合以下规定：同本规程条文说明8.5.1节中4条规定的内容相同。4)喷洒再生剂、沥青应符合以下规定：根据原路面情况及前期试验确定是否需要添加再生剂、沥青及其添加量。原路面翻松后，应按照施工前确定的添加量喷洒再生剂、沥青，应将再生剂、沥青准确、均匀地喷洒到已经翻松的原路面沥青混合料上，使再生剂、沥青分别与原路面混合料直接接触、融合，以改善沥青的老化性能、补充沥青用量。再生剂喷洒量应根据原路面沥青材料的检测试验结果严格控制，沥青喷洒量应根据再生沥青混合料的检测试验结果严格控制。再生剂和沥青喷洒方式宜采用盘式喷洒，喷洒时应计量准确、喷洒均匀，喷洒系统应与再生设备行驶速度关联。5)原路面混合料收集应符合以下规定：将翻松、喷洒再生剂、沥青后的原路面沥青混合料收集成一个梯形截面的料带，实现再生剂、沥青及原路面混合料的初次拌和。6)新沥青混合料添加与拌和应符合以下规定：将新沥青混合料添加到原路面收集而成的料带上，并对料带进行提升，提升过程中混合料应处于封闭的空间，以保证混合料温度符合拌和要求。待原路面沥青混合料与新添加混合料充分拌和后，形成复拌再生沥青混合料。新沥青混合料的配合比及添加比例应严格按照设计方案执行。为保证施工后路面平整度，新料添加过程不得对摊铺机的匀速行驶造成影响，新料添加装置与再生设备应独立。7)下承层加热应符合以下规定：再生混合料摊铺前，应对施工全断面宽度内的下承层顶面进行加热.（2）加热后下承层表面温28 DB42/T1477—2018度不得低于100℃，确保层间热粘结。8)摊铺、碾压作业应符合以下规定：将复拌沥青混合料匀速地摊铺在原路面上，摊铺施工速度宜为1.5m/min～3.5m/min，不得超过4m/min.摊铺时应保证混合料均匀，不得出现粗糙、拉毛、离析等现象。碾压要求宜按照《城镇道路沥青路面施工技术及验收规程》（DB42/T344-2013）有关规定，针对不同混合料类型、不同施工厚度，选择适宜的碾压工艺。9)开放交通同本规程条文说明7.5.1节中7条规定的内容相同。9检查验收9.2施工过程中的质量检查1)原路面沥青材料若使用改性沥青，无法通过T0711所规定的方法准确测量，故使用实验室标准密度作为压实度参照。2)由于原路面存在不均匀变形，且就地热再生加铺沥青层与原路面沥青层多呈嵌挤状态，加铺厚度不均匀且难以测量，因此不作为施工过程中的质量检查指标。9.3施工验收标准1)根据湖北省气候特点，渗水系数应作为施工验收控制指标。2)由于原路面存在不均匀变形，且就地热再生加铺沥青层与原路面沥青层多呈嵌挤状态，加铺厚度不均匀且难以测量，因此不作为施工验收标准。29
