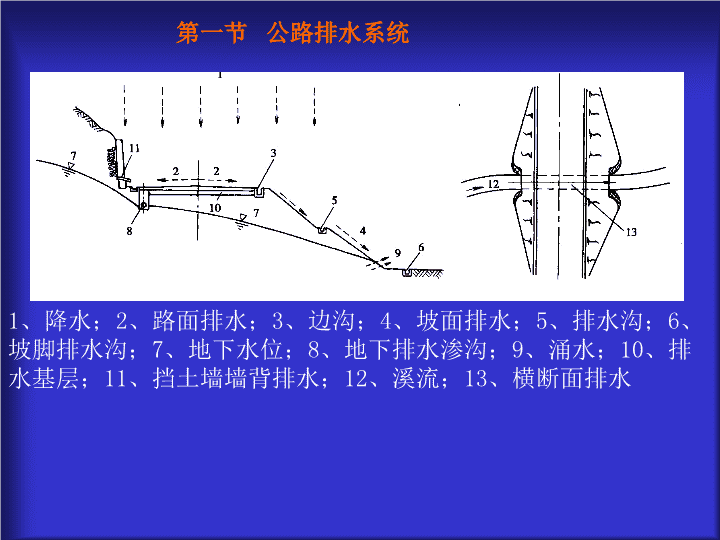

道路勘测设计课件——同济大学-(10) 本章主要内容（1次课）：一、公路排水系统（1）二、城市道路排水系统（1）三、锯齿形街沟设计（1）第十章道路排水设计任务：设计排水系统，满足道路排水的需要。 第一节公路排水系统1、降水；2、路面排水；3、边沟；4、坡面排水；5、排水沟；6、坡脚排水沟；7、地下水位；8、地下排水渗沟；9、涌水；10、排水基层；11、挡土墙墙背排水；12、溪流；13、横断面排水 一、公路排水的类型1、路界表面排水：排除公路用地范围内的地表水，包括由落在路界范围内的降水形成的地表径流，可能进入路界的公路毗邻地带的地表水，以及由相交道路流入路界内的表面排水等。2、横向穿越路界排水：公路跨越溪沟、河流、渠道、洼地时，将公路上游侧的地表水流穿过路基引排到公路下游侧。3、地下排水：拦截、排除、降低、疏干可能危及路基稳定或影响路基路面结构强度和抗变形能力的含水层地下水。4、路面结构内部排水：排除通过裂缝、接缝、面层空隙下渗到路面结构（面层、基层和垫层）内部，或者由路基或路肩渗入并滞留在路面结构内部的自由水。5、公路构造物排水：排除公路构造物（桥梁、隧道、支挡结构物等）的表面径流，或者渗入其内部的自由水。 二、公路排水系统1.挖方边沟2填方排水沟3.急流槽4.涵洞 第二节城市道路排水系统一、城市道路排水 二、城市道路排水系统①街沟②雨水口③集水井④支管⑤检查井⑥干管 第三节锯齿形街沟设计一、设置条件中线纵坡＜3‰时。二、设置方法保持侧石顶与路中心线纵坡不变（平行），交替改变侧石高度。形成雨水口和排水点。纵坡增加到0.3%。目的就是布置分水点和雨水口。三.计算方法①分段a交叉口雨水口之间，b为纵坡变坡点②用i1＝i2＝i＞3‰估算l③合理选用i1和i2尽可能使l2，l－x相同。④定出i1、i2后计算x，l－x。 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
