道路勘测设计课件--选线和定线-2(定稿).doc资料.ppt 29页

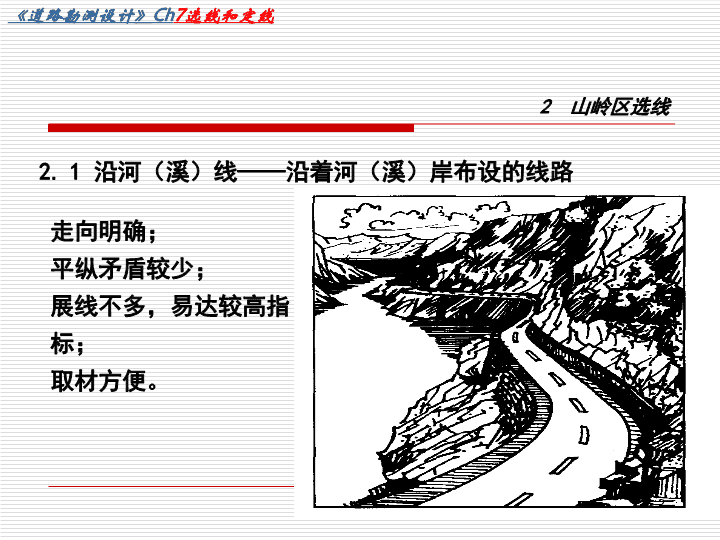

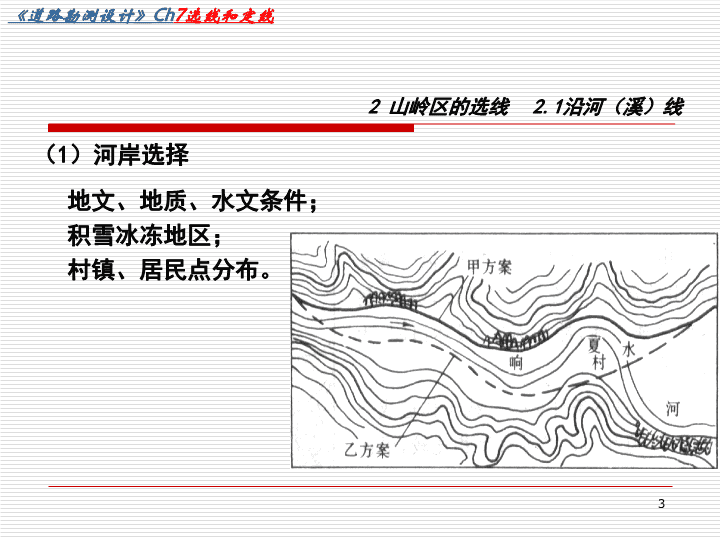

道路勘测设计课件--选线和定线-2(定稿). 《道路勘测设计》Ch7选线和定线2. 1沿河（溪）线——沿着河（溪）岸布设的线路走向明确；平纵矛盾较少；展线不多，易达较高指标；取材方便。2山岭区选线2 2山岭区的选线2.1沿河（溪）线（1）河岸选择地文、地质、水文条件；积雪冰冻地区；村镇、居民点分布。《道路勘测设计》Ch7选线和定线3 《道路勘测设计》Ch7选线和定线（2）跨河换岸地点桥位与桥头路线的关系：河道顺直，河床稳定，无支流流入，河床较窄处；桥两岸地质良好，有裸露未风化岩石处；便于与支岔线连接处；近远期规划。2山岭区的选线2.1沿河（溪）线4 在S形河段腰部跨河2山岭区的选线2.1沿河（溪）线《道路勘测设计》Ch7选线和定线5 在河弯附近跨河《道路勘测设计》Ch7选线和定线2山岭区的选线2.1沿河（溪）线6 在顺直河段跨行《道路勘测设计》Ch7选线和定线2山岭区的选线2.1沿河（溪）线7 优点缺点低线①线型好，工程量省②路线活动余地大③结构简单，养护容易。①受洪水威胁大、防护工程多。②占农田③废方处理困难④洪水涨落大或冰冻地区对路线不利。高线①不受洪水侵袭②废方容易处理③少占田①线形差、工程量大、支接结构物难②跨河较难③遇不良地质难处理或避让④施工养护困难。（3）线位高低2山岭区的选线2.1沿河（溪）线《道路勘测设计》Ch7选线和定线8 《道路勘测设计》Ch7选线和定线2山岭区的选线2.1沿河（溪）线9 1）垭口选择（1）位置-符合路线基本走向，两侧展线条件良好（2）标高（3）展线条件（4）地质条件-地下水、断层破碎、陷落垭口的避免2）过岭标高的选择（1）浅挖低填－宽而厚的垭口（2）深挖垭口（隧道穿越）－窄而薄的垭口2.2越岭线－－沿分水岭一侧山坡爬上山脊，在适当地点穿过垭口，再沿另一侧山坡下降的路线。路线纵断面为主导。《道路勘测设计》Ch7选线和定线2山岭区选线10 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线11 3）垭口两侧路线的展线《道路勘测设计》Ch7选线和定线（1）展线方式自然展线——符合基本走向、线型较好、施工方便。避让不良地形地质自由度不大、降坡较慢。回头展线——降坡快线型差、行车施工都不利重要条件：横坡平缓螺旋展线——山谷、山包2山岭区的选线2.2越岭线12 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线13 回头曲线的形状取决与地形《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线14 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线15 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线16 （2）展线布局拟定路线大致走法－试坡布线－分析、落实控制点，决定布局方案2山岭区的选线2.2越岭线《道路勘测设计》Ch7选线和定线17 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线18 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线19 《道路勘测设计》Ch7选线和定线2山岭区的选线2.2越岭线20 2.3山脊线－－大体上沿分水岭布设的路线《道路勘测设计》Ch7选线和定线1）布线条件（1）分水岭位置、方向符合基本走向。（2）分水岭在平面上不过于曲折，垭口间高差不过于悬殊。（3）上下引线展线容易。2）选线要点（1）控制垭口选定：一组垭口列表一个方案（2）侧坡选择--在分水岭一侧布线（3）试坡布线2山岭区选线21 《道路勘测设计》Ch7选线和定线2山岭区的选线2.3山脊线22 《道路勘测设计》Ch7选线和定线2山岭区的选线2.3山脊线23 3丘陵区选线介于平原与山岭之间。3.1丘陵区地形特征《道路勘测设计》Ch7选线和定线24 《道路勘测设计》Ch7选线和定线1)路线应随地形的变化布设2)平、纵、横三方面应综合设计3)冲沟比较发育的地段3.2布线要点考虑公路等级—标准活动余地大，不迁就微小地形；土石方平衡—半填半挖，靠近山脚布线；要避免只顾平面或只顾纵面。3丘陵区选线25 1)平坦地带－-走直线2)具有较陡横坡的地带－-沿匀坡线布线3)起伏地带－-走直连线和匀坡线之间3.3布线方式《道路勘测设计》Ch7选线和定线3丘陵区选线26 《道路勘测设计》Ch7选线和定线27 §7.3特殊地区和不良地质地区路线的选线《道路勘测设计》Ch7选线和定线对公路工程的影响选线原则特殊地区水库地区人为坑洞地区风沙地区高烈度地震区不良地质地区多年冻土区黄土地区软土和泥沼地区盐渍土地区膨胀土地区滑坡地段崩塌、岩堆地段泥石流地段28 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
