道路勘测设计-第六章-选线教学文稿.ppt 96页

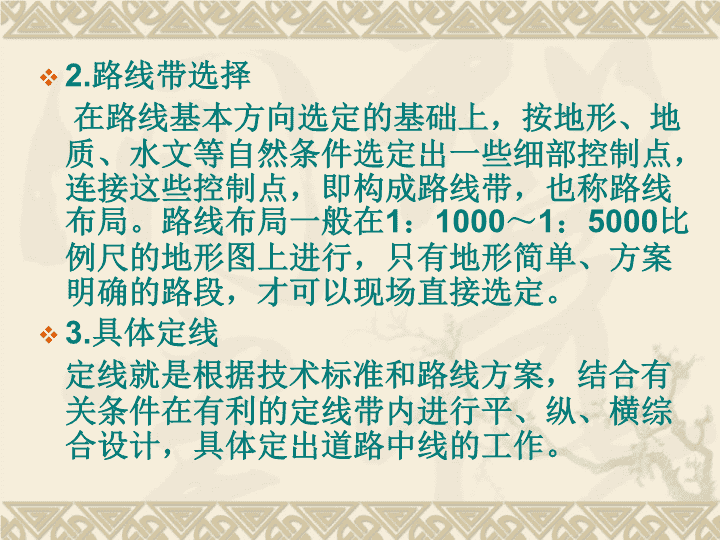

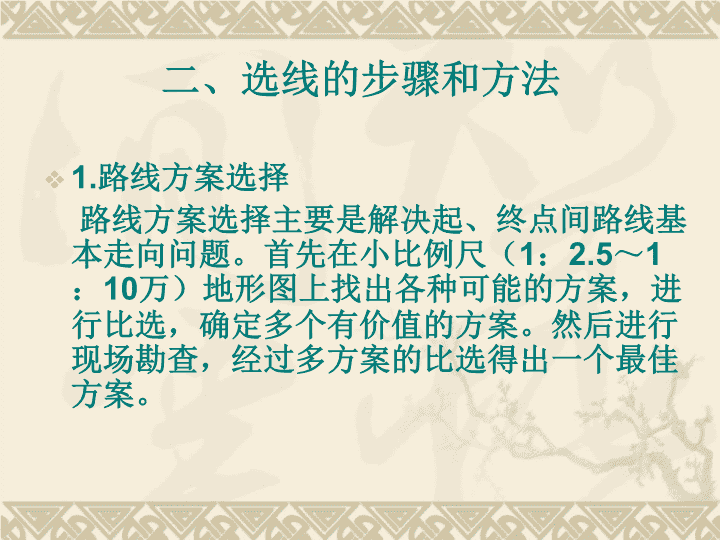

道路勘测设计-第六章-选线 二、选线的步骤和方法1.路线方案选择路线方案选择主要是解决起、终点间路线基本走向问题。首先在小比例尺（1：2.5～1：10万）地形图上找出各种可能的方案，进行比选，确定多个有价值的方案。然后进行现场勘查，经过多方案的比选得出一个最佳方案。 2.路线带选择在路线基本方向选定的基础上，按地形、地质、水文等自然条件选定出一些细部控制点，连接这些控制点，即构成路线带，也称路线布局。路线布局一般在1：1000～1：5000比例尺的地形图上进行，只有地形简单、方案明确的路段，才可以现场直接选定。3.具体定线定线就是根据技术标准和路线方案，结合有关条件在有利的定线带内进行平、纵、横综合设计，具体定出道路中线的工作。 第二节路线方案选择一、路线方案拟定就是定出路线的起讫点和走向。一条路线起点和终点以及必须穿越的重要城镇和地点，我们称为“据点”。把这些“据点”连接起来就是路线的总方向。再在两个“据点”之间通过多方案比选，确定最优的路线，从而就把整个路线的走向就确定了。 二、影响路线方案选择的主要因素1.路线在政治、经济、国防上的意义，国家或地方建设对路线使用任务、性质的要求，改革开放、综合利用等重要方针的体现。2.路线在交通运输系统中的作用，与沿线工矿、城镇等规划的关系，以及与沿线农田水利等建设的配合及用地情况。3沿线自然条件的影响4.设计道路的主要技术标准和施工条件的影响5.其它如与沿线风景、旅游、名胜区的联系 三、路线方案选择的方法和步骤通过多方案的比较淘汰确定路线方案。其步骤如下：1.收集资料(1)各种比例尺的地形图、卫星像片、航摄像片和以往的勘测设计资料。(2)交通量及交通组成等交通调查资料。(3)相邻道路的主要技术标准、平面与纵断面图、交通量以及设计、施工和运营资料。(4)路线行经地区的地质、水文、气候等自然条件方面的有关资料。(5)路线行经地区的城镇、工矿、铁路、航空、水利建设和规划资料。(6)与路线方案有关的统计资料。 2.根据确定了的路线总方向和公路等级，先在小比例尺（1：50000或1：100000）的地形图上，结合搜集的资料，初步研究各种可能的路线走向。进行多方案比选，提出推荐方案。3.按室内初步研究提出的方案进行实地调查，连同野外调查中发现的新方案，都必须坚持跑到、看到、调查到，不遗漏一个可能的方案。 野外调查的内容（1）落实各“据点”的位置，路网中规划的控制点必须变动的，报有关部门审定。（2）对路线、大桥、隧道均提出推荐方案。（3）分段提出采用技术标准和主要技术指标的意见。（4）通过比较，提出路线必经的控制点。（5）分段估算各种工程量。（6）筑路材料调查。（7）其它如沿线民族习惯、生活供应、运输条件等的调查。4.整理调查成果，编写可行性研究报告，为上级编制或修改设计任务书提供依据。 四、路线方案选择示例 评价路线方案的主要技术、经济指标1.路线长度2.线形标准、技术指标3.占地面积4.工程数量：土石方、路面、桥涵、挡土墙、防护工程5.材料用量：钢材、水泥、木材6.劳动力：数量、来源7.工程总造价。 第三节平原地区选线一、平原区路线特点平原地区，地面起伏不大，除泥沼、盐渍上、河谷漫滩、草原、戈壁、沙漠等外，一般多为耕地，且分布有各种建筑设施，居民点较密。因此，平原区选线主要是克服平面障碍。平原区路线基本是短捷顺直。选线时，先把路线必须经过的地点作为大控制点；在大控制点间进行勘查，确定哪些可穿，哪些可绕，从而建立一系列中间控制点，穿越大多数控制点，在转折处进行平曲线设计，并注意平纵配合。平原区路线尽量采用较高技术标准，以便将来提高公路等级时能从份利用原有路基、桥涵等工程。 二、平原区路线选线要点（一）正确处理道路与农业的关系1.不占或少占高产田。 2.路线应与农田水利建设相配合。3.当路线靠近河边低洼的村庄或田地通过时，应争取靠河岸布线，利用公路的防护措施，兼作保村保田之用。 （二）合理考虑路线与城镇的联系1.国防公路和高等级公路，应尽量避免穿越城镇、工矿区及较密集的居民点。2.一般沟通县、乡、村直接为农业运输服务的公路，经地方同意也可穿越城镇，但应有足够的路基宽和行车视距，以保证行人、行车的安全。3.路线应尽量避开重要的电力、电讯设施。当必须靠近或穿越时，应保持足够的距离和净空，尽量不拆或少拆各种电力，电讯设施。 （三）处理好路线与桥位的关系1.特大桥是路线基本走向的控制点。大桥原则上应服从路线总方向并满足桥头接线的要求，桥路综合考虑。一般情况下，桥位中线应尽可能与洪水的主流流向正交，桥梁和引道最好都在直线上。防止两种倾向：一是只顾桥位，不顾线形；二是只顾线形，不顾桥位。2.中、小桥和涵洞的位置应服从路线走向。3.路线经过洪泛区时，对桥涵和路基要留有足够的孔跨和高度，以免造成洪水淹没农田和村庄。4.路线跨河修建渡口时，应在路线走向基本确定后选择渡口位置。 （四）注意土壤水文条件1.应尽可能沿接近分水岭的地势较高处布线。2.当路线遇到面积较大的湖塘、泥沼和洼地时，一般应绕避；如需要穿越时，应选择最窄最浅和基底坡面较平缓的地方通过，并采取有效措施，保证路基的确定。 （五）正确处理新旧路的关系1.平原区新建公路时，要处理好充分利用旧路与积极改造旧路的关系。2.一般情况下，当旧路改建为一级、二级公路时，尽量利用旧路。3.当新建公路为高速公路时，一般保留原有道路作为辅道。 （六）尽量靠近建筑材料产地平原地区一般缺乏砂石建筑材料，路线应尽可能靠近建筑材料产地，以减少施工、养护材料运输费用。 第四节山岭区选线山岭区特征:山岭地区，山高谷深，陡坡流急，土层薄、岩层厚、地形复杂，山脉水系清晰。因此，山岭区选线要么顺山沿水，要么横越山岭。山岭地区路线的划分：沿溪线、越岭线、山脊线。 一、沿河（溪）线定义：沿河（溪）线是沿着河（溪）岸布置的路线。自然条件特点：（1）山区河流，谷底一般不宽，两岸台地较窄；河流多弯曲，两岸开阔处常有较宽台地，多是山区仅有的耕地。（2）河谷地质情况复杂，常有滑坍、岩堆、泥石流等病害。（3）山区河流，平时流量不大，如遇暴雨，则已出现洪峰流量，危害极大。 （一）路线布局1.河岸选择（1）地形、地质和水文条件路线应选在地形宽坦，有台地可利用，支沟较少、较小，水文及地质条件良好，不易被水流冲刷或冲刷较轻的一岸。需要展线时，应选在支沟较大、利于展线的一岸。 （2）积雪和冰冻地区的选岸在不影响路线整体布局的前提下，尽可能选择阳坡和迎风的一岸。（3）考虑居民点分布、城乡建设、工农业发展和其它交通、水利设施相配合除国防公路、高速公路、一级公路外，路线应尽可能选择村镇较多、人口较密、工矿企业所在的一岸，以方便群众。有时防止拆迁大量，也可跨河避绕。此外，选线时还要尽量做到少占农田。 2.路线高度沿河线按路线高度与设计洪水位的关系，有低线和高线两种。（1）低线：指高出设计水位(包括浪高加安全高度)不多，路基临水一侧边坡常受洪水威胁的路线。①低线的优点：易争取到较高标准，路基土石方工程较省，边坡低，易稳定；路线活动范围较大，便于利用有利地形和避让不良的地形、地质；便于在沟口直跨支流，必须跨越主流时也较易处理。②缺点：受洪水威胁，防护工程较多。 （2）高线：指高出设计水位较多，基本不受洪水威胁的路线（山腰线），一般多用在利用大段较高台地，或傍山临河低线易被积雪掩埋以及为避让艰巨工程而提高线位等情况。①优点：不受洪水侵袭，废方较易处理；②缺点：线形差，工程大；遇缺口时，常需设置较高的挡土墙或其他构造物；此外如避让不良地质和路线跨河，都较低线困难。（3）综合评价：一般讲，低线优点较多，在满足规定频率的设计水位的前提下，路线越低工程越经济，线形标准也越高 3．桥位选择1）按路线与河流的关系：跨主流（跨河换岸）跨支流2）路线跨越主河的桥位选择路线跨越主河，除考虑桥位本身水文地质条件外，还要注意桥头路线的舒顺，处理好桥位与路线的关系。跨河方式有以下几种情况：（1）在“S”形河段腰部跨河，以争取桥轴线与河流成较大交角。 （2）在河弯附近选择有利位置跨越 （3）在与路线接近平行的顺直河段上跨河，桥头引道难以舒顺，应尽量避免。 不可避免时，中、小桥可考虑设置斜桥以改善桥头线形；如为大桥，当不宜设斜桥时，宜把桥头路线做成杓形或布置一段弯引桥，或两者兼用，总之，桥头曲线要争取较大半径。 3）路线跨支流的桥位选择（1）从支河（沟）口直跨（2）绕进支沟上游跨越 （二）几种河谷地形条件下的选线1.开阔河谷1）沿河岸坡度均匀、平缓，线形好，临河一侧受洪水威胁，须做防护工程。2）靠山脚路线略有增长，纵断面会有起伏，但可不占或少占良田，是常用的一种布线方法。3）直穿田间线形标准高，但占田最多，除高速公路和一级公路外，一般不宜采用。 2.山嘴或河湾选线时应做沿河绕行和取直线方案的比选。1）路线遇到山嘴时路线布设方式（如图6-14a）：（1）沿山嘴自然地绕行线路长，在坡度受限路段有利于争取高度，易受不良地质的危害和河流冲刷的威胁。（2）以路堑或隧道取直通过路线短而顺直，安全性好。若隧道较长，则应全面分析，综合比选。若取直方案和绕行方案工程量相等或接近时，以取直方案为宜。 2）路线遇到河湾时路线布设方式（如图6-14b）：（1）沿河绕行路线迂回，岸坡陡峭，路基防护工程量大，路线安全条件差。（2）建桥跨河裁弯取直，路线短，安全条件好。（3）改移河道裁弯取直，路线短，安全条件好。 个别有宽浅河滩的大河湾：为提高线形标准，可在河滩布线，起到护田造田的作用。但应注意路基的防护和加固，防止水流对路的冲刷。个别突出的山嘴：采用切嘴填湾的办法来处理。布设路线时应注意纵向填挖平衡，不要使大量废方弃置河中，堵塞河道。高等级公路，遇山嘴或河湾地形，以取直线为宜，以争取较高的线形；低等级公路，应进行技术经济分析，比较后确定。 个别突出山嘴路线布设 3.陡崖峭壁河段路线通过陡崖峭壁河段，有绕避和穿过两种路线布设方案。绕避的两种方法：①翻上峡谷陡崖顶部选择有利地带通过②另找越岭路线不宜采用绕避的情况：崖顶过高，不宜翻崖顶绕避峡谷不长，只要不是无法通过，翻越崖顶和越岭绕避均不宜采用。 直穿峡谷的路线的布设方法1）与河争路，侵占部分河床 2）硬开石壁 4.河床纵坡陡峻的河段利用下游支沟或平缓的山坡展线下降 二、越岭线定义：沿分水岭一侧山坡爬上山脊、在适当地点穿过垭口，再沿另一侧山坡下降的路线，称为越岭线。越岭线的关键问题：克服高差。选线的控制因素：路线纵坡度。路线的长度和平面位置均由纵坡控制。越岭线布局主要应解决的问题：垭口选择，过岭标高选择和垭口两侧路线展线的拟定。 （一）垭口选择1.垭口位置选择：基本符合路线走向,与两侧山坡展线方案结合一起考虑。2.垭口标高选择：标高较低的哑口3.垭口展线条件选择：选择垭口必须和山坡展线条件一起考虑。4.垭口的地质条件选择：路线可通过：软弱层型、构造型和松软土侵蚀型的垭口路线应避开：断层破碎带型及断层陷落型垭口路线应放弃：局部移线或采取工程措施亦不能解决问题 （二）过岭标高的选择1．浅挖低填：适用：过岭地段山坡平缓，哑口宽而厚的地形2.深挖垭口适用：垭口比较瘦削时。3.隧道穿越适用：当垭口挖深在30m以上，特别是垭口瘦薄时。 垭口挖深20m垭口挖深9m垭口挖深13m （三）垭口两侧路线的展线1.展线布局展线是在两控制点间采用某种方式延长路线长度，以减小纵坡度的过程。展线的步骤：1）拟订路线大致走法在确定的主要控制点间，用带角手水准出略勘定坡度作为指引，拟定路线大致走法。 2）试坡布线一般由垭口向下试坡，根据平均坡度向下放线，确定若干个中间控制点，从而确定路线轮廓。对路线主要控制点间的几个方案进行比选，选出一、两个较好方案。3）分析落实控制点，解决局部方案先落实固定控制点，然后再落实活动控制点。 活动控制点的落实：（1）活动性较大的回头地点，可从前后两个面定控制点以适当的坡度分头放坡交会得出。（2）两面定控制点问的非回头的活控制点，应在其可活动的范围内调整，以使固定控制点间的坡度尽量均匀些。 2.展线方式主要有自然展线、回头展线、螺旋展线三种：1）自然展线自然展线是以适当的坡度，顺着自然地形，绕山咀、侧沟来延展距离，克服高差。2）回头展线回头展线是利用有利地形设置回头曲线进行展线。回头曲线：偏角等于或大于180°。 适合于设置回头曲线的地形：（1）直径较大、横坡较缓、相邻有较低鞍部的山包或平坦的山脊。 （2）地质、水文地质良好的平缓山坡 （3）地形开阔，横坡较缓的山沟或山坳 回头展线应注意的问题1.回头曲线间距应尽可能大，以分散回头曲线、减少回头个数。由一个回头曲线的终点至下一个回头曲线起点的距离，在二、三、四级公路上分别应不小于200、150、100m。2.遇到难点工程，从路线全局出发，力求突破瓶颈，不要轻易采用回头曲线。3.回头曲线执行单独指标。4.回头曲线路段纵坡应先确定，然后从两侧接坡。5.回头曲线段不能作为缓和坡段使用。 回头曲线布置不理想实例 AB回头曲线线形改善示例原线改线 3）螺旋展线路线需要在某处集中地提高或降低某以高度才能充分利用前后有利地形时，可考虑采用螺旋展线。（1）在山脊利用山包盘旋，以旱桥、隧道跨线（2）在峡谷内，路线就地迂回，利用高架桥跨沟跨线 利用山脊进行螺旋展线 利用山谷进行螺旋展线 3.展线示例（1）利用山谷展线反复跨主沟的山谷展线 利用侧沟的山谷的展线 （2）利用山脊展线 （3）利用山坡展线 三、山脊线（一）山脊线的特点及选择条件定义：大体上沿分水岭布设的路线，称为山脊线。特点：土石方工程量小；水文和地质情况好，桥涵构造物较少。山脊线线位较高，一般远离居民点，不便于为沿线工农业生产服务；有时筑路材料及水源缺乏、增加施工困难；地势较高，易积雪、结冰等，对行车和养护不利等。 山脊线方案取舍应考虑的条件：（1）分水岭的方向不能偏离路线总方向过远；（2）分水岭平面不能过于迂回曲折，纵面上各垭口间的高差不过于悬殊；（3）控制垭口间山坡的地质情况较好，地形不过于陡峻零乱；（4）上下山脊的引线要有合适的地形可以利用，这是能否采用山脊线的主要条件之一。 （二）山脊线路线布局解决的问题1.控制垭口选择选择低垭口，突出的高垭口舍去；选择与前后联系条件较好的垭口；选择垭口要和两侧的山坡布线联系起来综合考虑。2.侧坡选择分水岭的侧坡是山脊线的主要布线地带。要选择坡面整齐、横坡平缓、地质情况好、无支脉横隔的向阳山坡。 3.试坡布线山脊布线常见的三种情况：（1）控制垭口间平均坡度不超过规定以均匀坡度沿侧坡布线。 （2）控制垭口间有支脉横隔在支脉上选择合适垭口作为中间控制点。 （3）控制垭口间平均坡度超过规定根据具体地形、地质条件，采用填挖、旱桥、隧道等工程措施来提高低哑口、降低高哑口，也可利用侧坡、山脊有利地形设置回头展线或螺旋展线。 第五节丘陵区道路选线丘陵区地貌特点：山丘连绵，岗坳交错，此起彼伏，山形迂回曲折，岭低脊宽，山坡较缓，丘谷相对高差不大。平原与微丘，山岭与重丘，一般很难区分。丘陵区路线特点：局部方案多，路线纵断面有起伏，平面以曲线为主。 一、丘陵区路线布设原则1.满足技术标准的规定，不迁就微小地形，造成线形迂回曲折；也不宜采用长直线，造成纵断线形起伏，平、纵、横要综合设计。2.路线随地形布设，注意填挖平衡。横坡较缓的地带，可采用半填半挖或填多于挖的路基；横坡较陡地带，可采用全挖或挖多于填的路基。大部分情况是靠山脚布线，采用半填半挖路基。3.少占耕地，不占良田 二、路线布设方式三种地形地带的三种布线方式：（一）平坦地带—走直线（二）横坡较陡地带—沿匀坡线布线。“匀坡线”是两点之间，顺自然地形，以均匀坡度定的地面点的连线，如图6-33所示。这种坡线常须多次试放才能求得。（三）起伏地带—走直连线与匀坡线之间。低等级路，路线离直线远些；高等级路，路线离直线近些。 丘陵区选线示例 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
