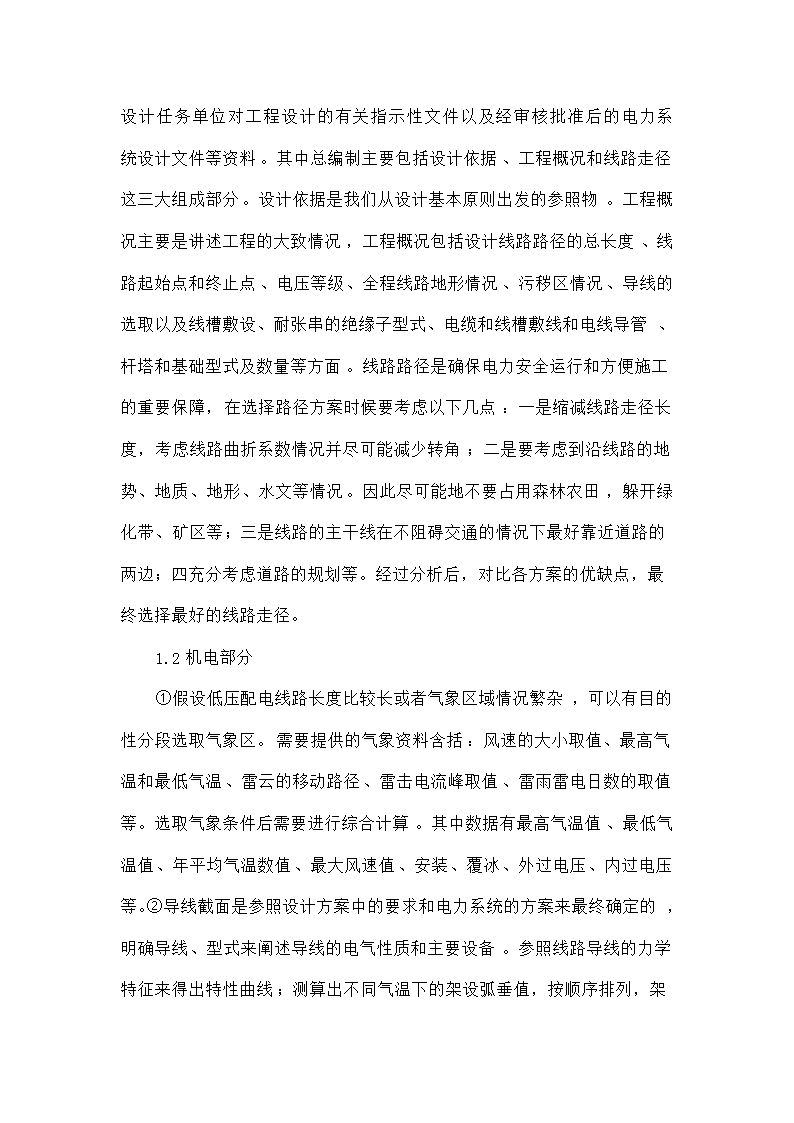

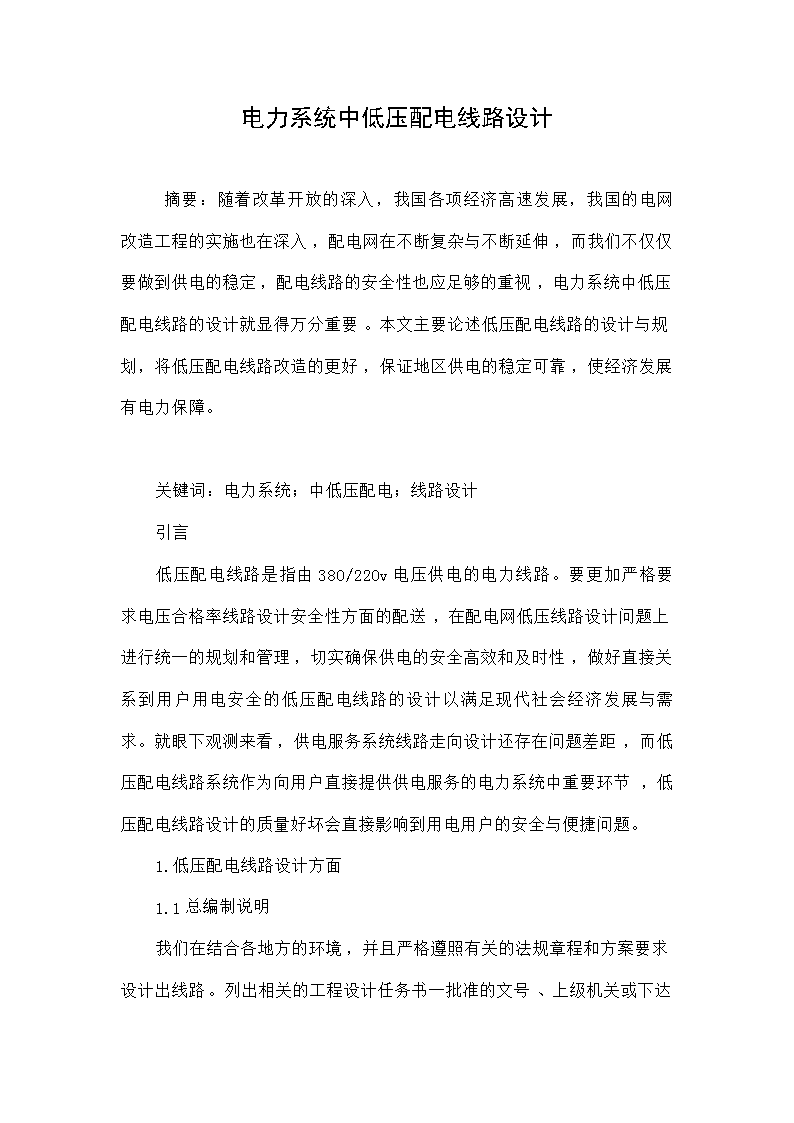

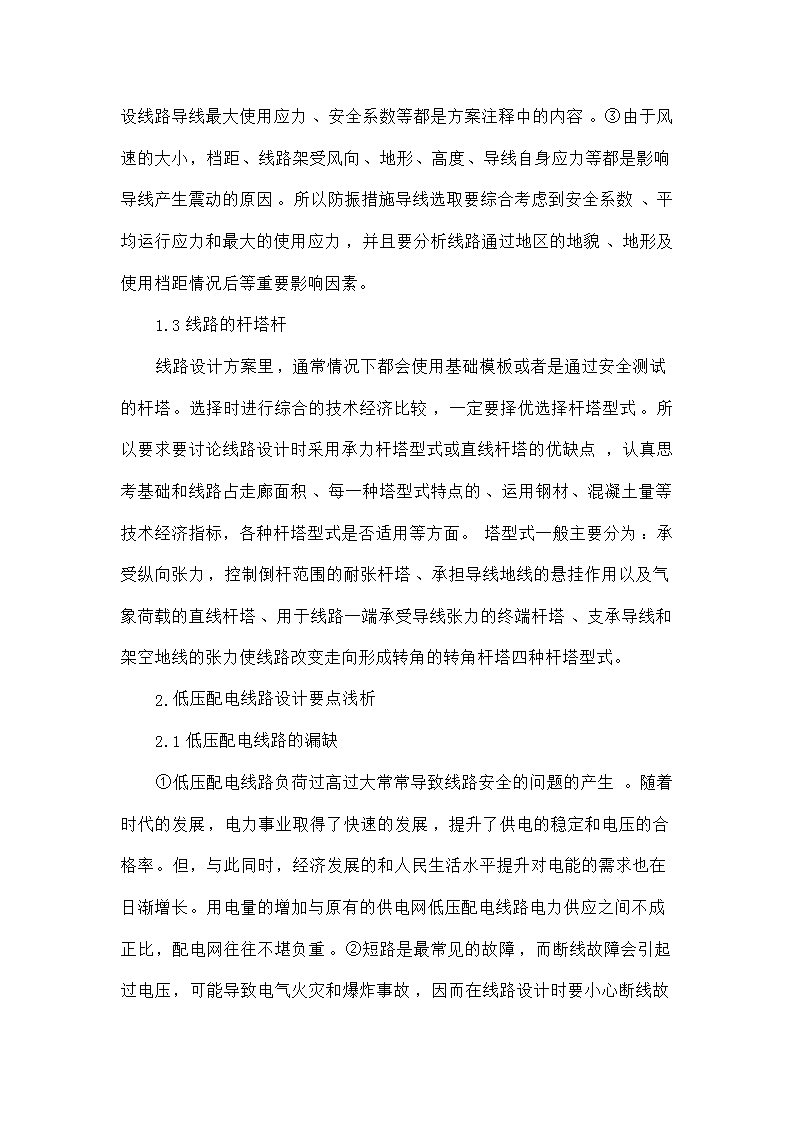

电力系统中低压配电线路设计　　摘要：随着改革开放的深入，我国各项经济高速发展，我国的电网改造工程的实施也在深入，配电网在不断复杂与不断延伸，而我们不仅仅要做到供电的稳定，配电线路的安全性也应足够的重视，电力系统中低压配电线路的设计就显得万分重要。本文主要论述低压配电线路的设计与规划，将低压配电线路改造的更好，保证地区供电的稳定可靠，使经济发展有电力保障。　　关键词：电力系统；中低压配电；线路设计　　引言　　低压配电线路是指由380/220v电压供电的电力线路。要更加严格要求电压合格率线路设计安全性方面的配送，在配电网低压线路设计问题上进行统一的规划和管理，切实确保供电的安全高效和及时性，做好直接关系到用户用电安全的低压配电线路的设计以满足现代社会经济发展与需求。就眼下观测来看，供电服务系统线路走向设计还存在问题差距，而低压配电线路系统作为向用户直接提供供电服务的电力系统中重要环节，低压配电线路设计的质量好坏会直接影响到用电用户的安全与便捷问题。　　1.低压配电线路设计方面　　1.1总编制说明 　　我们在结合各地方的环境，并且严格遵照有关的法规章程和方案要求设计出线路。列出相关的工程设计任务书一批准的文号、上级机关或下达设计任务单位对工程设计的有关指示性文件以及经审核批准后的电力系统设计文件等资料。其中总编制主要包括设计依据、工程概况和线路走径这三大组成部分。设计依据是我们从设计基本原则出发的参照物。工程概况主要是讲述工程的大致情况，工程概况包括设计线路路径的总长度、线路起始点和终止点、电压等级、全程线路地形情况、污秽区情况、导线的选取以及线槽敷设、耐张串的绝缘子型式、电缆和线槽敷线和电线导管、杆塔和基础型式及数量等方面。线路路径是确保电力安全运行和方便施工的重要保障，在选择路径方案时候要考虑以下几点：一是缩减线路走径长度，考虑线路曲折系数情况并尽可能减少转角；二是要考虑到沿线路的地势、地质、地形、水文等情况。因此尽可能地不要占用森林农田，躲开绿化带、矿区等；三是线路的主干线在不阻碍交通的情况下最好靠近道路的两边；四充分考虑道路的规划等。经过分析后，对比各方案的优缺点，最终选择最好的线路走径。　　1.2机电部分　　①假设低压配电线路长度比较长或者气象区域情况繁杂，可以有目的性分段选取气象区。需要提供的气象资料含括：风速的大小取值、最高气温和最低气温、雷云的移动路径、雷击电流峰取值、雷雨雷电日数的取值等。选取气象条件后需要进行综合计算。其中数据有最高气温值、最低气温值、年平均气温数值、最大风速值、安装、覆冰、外过电压、内过电压等。② 导线截面是参照设计方案中的要求和电力系统的方案来最终确定的，明确导线、型式来阐述导线的电气性质和主要设备。参照线路导线的力学特征来得出特性曲线；测算出不同气温下的架设弧垂值，按顺序排列，架设线路导线最大使用应力、安全系数等都是方案注释中的内容。③由于风速的大小，档距、线路架受风向、地形、高度、导线自身应力等都是影响导线产生震动的原因。所以防振措施导线选取要综合考虑到安全系数、平均运行应力和最大的使用应力，并且要分析线路通过地区的地貌、地形及使用档距情况后等重要影响因素。　　1.3线路的杆塔杆　　线路设计方案里，通常情况下都会使用基础模板或者是通过安全测试的杆塔。选择时进行综合的技术经济比较，一定要择优选择杆塔型式。所以要求要讨论线路设计时采用承力杆塔型式或直线杆塔的优缺点，认真思考基础和线路占走廊面积、每一种塔型式特点的、运用钢材、混凝土量等技术经济指标，各种杆塔型式是否适用等方面。塔型式一般主要分为：承受纵向张力，控制倒杆范围的耐张杆塔、承担导线地线的悬挂作用以及气象荷载的直线杆塔、用于线路一端承受导线张力的终端杆塔、支承导线和架空地线的张力使线路改变走向形成转角的转角杆塔四种杆塔型式。　　2.低压配电线路设计要点浅析　　2.1低压配电线路的漏缺　　①低压配电线路负荷过高过大常常导致线路安全的问题的产生。随着时代的发展，电力事业取得了快速的发展，提升了供电的稳定和电压的合格率。但，与此同时，经济发展的和人民生活水平提升对电能的需求也在日渐增长。用电量的增加与原有的供电网低压配电线路电力供应之间不成正比，配电网往往不堪负重。② 短路是最常见的故障，而断线故障会引起过电压，可能导致电气火灾和爆炸事故，因而在线路设计时要小心断线故障，此外，还要注意接地故障和线路过载故障。这几种故障危害性大，低压配电线路遍及农业、工业、服务业，并且深入千家万户，线路设计不当很容易出现漏电，短路问题，关键是做好配电线路保护设计，不给灾难可乘之机。　　2.2低压配电线路的保护设计　　①针对各个级别的配电线路配置与之对应的电路线路保护装置，精准各级线路参数，选用低压熔断器和断路器选择性的切断故障电路，避免越级跳闸，而又能在电路排除故障时不对周围线路造成影响，起到保护生产生活的重要作用。②选择合适的非选择性断路器，一旦有线路发生故障可以自动将故障线路切断，选择性断路器的参数设定要精准，若上级短延时脱扣器的额定电流和脱扣时间低于下级断路器的瞬时脱扣器，或者上级脱扣器的额定电流太低，这是会造成越级跳闸，从而导致生命财产损失。不同级别的各个行业都不可以忽视自身工程的特点，依据具体情况进行适合的低压配电线路的设计十分必要。③低压配电线路的防雷保护，架空绝缘线路应每隔五百米有一组避雷设施，金属氧化物避雷器是上佳的选择，可以安装在高压和低压的两侧，避雷器的安装要严格的遵从正确的方式，在用户集表箱相线和接地线间安装金属氧化物避雷器可以保护电路和用户的双重安全。　　3.结束语 　　在设置低压配电时候，线路的设计起着非常关键的作用。如果在设计中存在安全隐患，就会导致线路出现火花或者引发更大灾害，低压配电是重要组成部分，因而我们在设计低配电线路时需要有统一的标准和规划，才能保证其充足的供电能力，才能给人们带来良好的经济效益和社会效益。　　参考文献：　　[1]李辉桃，曹蕤，梁双印.电力系统继电保护现状研究及发展探索[J].中国电力教育，2008（S1）　　[2]李国剑.电力系统中影响继电保护的谐波危害与消除[J].华章.2008（Z1）　　[3]刘杨.浅析电力系统安全稳定控制系统的设计目标及构成[J].才智，2011（22）
