电子线路设计与仿真上机实验指导书 16页

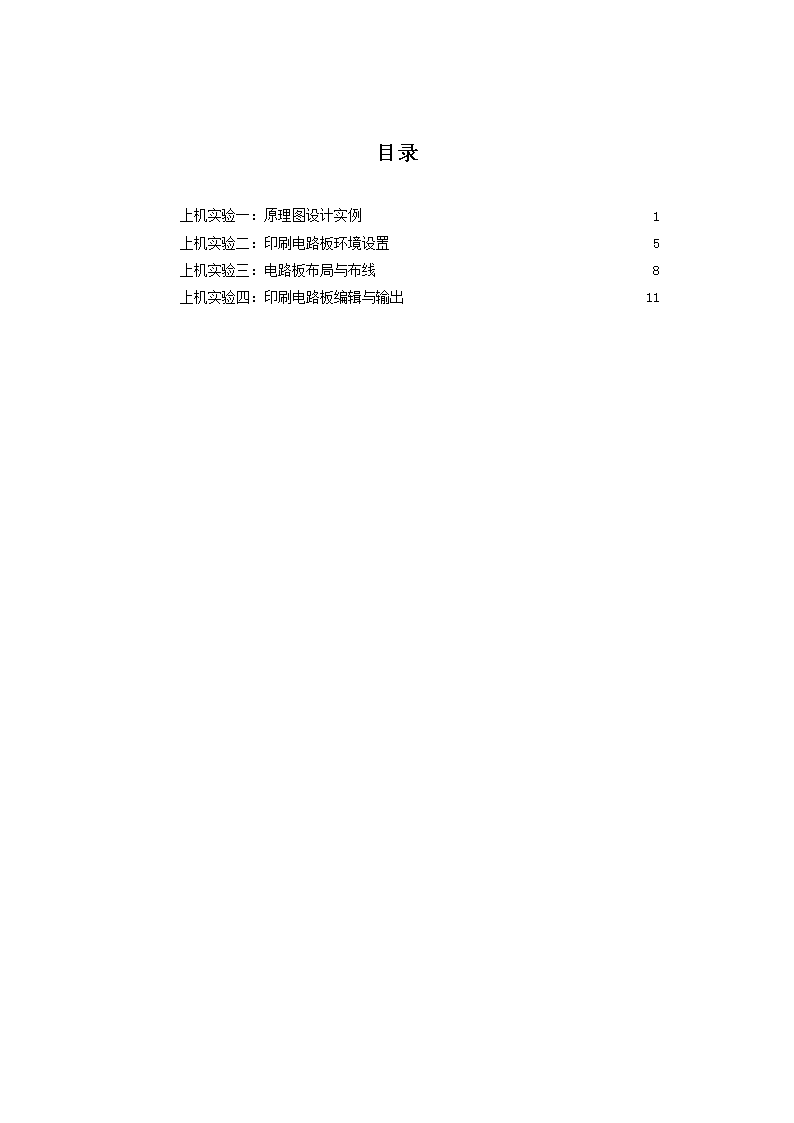

《电子线路设计与仿真》上机实验指导书齐济源编沈阳大学机械工程学院1 目录上机实验一：原理图设计实例1上机实验二：印刷电路板环境设置5上机实验三：电路板布局与布线8上机实验四：印刷电路板编辑与输出11 课程编号：1114351课程类别：专业选修课适用层次：本科适用专业：测控技术与仪器课程总学时：32适用学期:第7学期实验学时：8开设上机项目数：4撰写人：齐济源审核人：王树逵教学院长：牛建平上机实验一：原理图设计实例一、上机实验目的与要求1.熟悉原理图设计环境的设置。2.以原理图设计实例为基础，巩固原理图设计的步骤，目的是掌握原理图设计的方法，输出原理图设计信息。二、上机实验类型设计三、上机原理及说明进行电路原理图设计是总结前面所学知识的最好办法。网络表的生成是电路原理图设计的目的和结果，ERC报表和相关元件报表可以帮助用户检查原理图设计中的错误和查看电路设计信息。四、上机实验仪器序号名称主要用途1计算机上机2Protel99se软件设计五、实验内容和步骤1.打开protel99se软件。14 2.新建一个空原理图文件，选择“DesignOptions……”命令，打开“DocumentOptions”对话框。3.单击“SheetOptions”选项卡，在“StandardStyle”栏中设置图纸格式为“A4”大小，在“Option”栏的“Orientation”下拉表框中选择“Landscape”选项，以确定原理原理图幅面为水平方向。4.取消选中“Options”栏的“TitleBlock”、“ShowReferenceZone”、“ShowBorder”、“TemplateGraphics”,单击[OK]，完成图纸格式的设置。14 5.装载元件库，本设计项目需要装载的元件库为：ProtelDOSSchematicLibraries.DDB和MiscellaneousDevices.DDB元件库。6.元件布局7.电路布线8.元件封装和序号9.生成网络表10.各种报表的生成11.文件保存和打印六、预习与思考题1、为什么放置元件前应先加载相应的元件库？14 2、如何加载一个元件库？如何删除一个元件库？如何浏览一个元件库？3、导线与总线的区别。4、如何对元件位置进行移动和选装调整？5、分别叙述几种报表文件的内容及用途。6、如何将原理图输出到打印机？14 上机实验二：印刷电路板环境设置一、上机实验目的与要求1．PCB的规划；2．设置背景色；3．工作层颜色的更换；4．设置PCB系统参数。二、上机实验类型设计三、上机实验原理及说明与原理图设计一样，印刷电路板在设计之前必学对其编辑环境进行设置，本实验是进行PCB设计很重要的一环，这里的设置将决定后面如何导入元件，如何布局布线，另外，Protel99SE除了经典颜色方案之外还有众多可供选择的色彩，给用户提供了一个展示个性的平台。四、上机实验仪器序号名称主要用途1计算机上机2Protel99se软件设计五、实验内容和步骤1.打开PCB图编辑器。14 2.规划物理边界。物理边界一般在机械层上进行规划。新建PCB文档后，在PCB编辑器中设置当前工作层为“Mechanical1”，在该机械层上确定电路板的物理边界。3.设置工作层。选择“Design/Options”命令，打开“DocumentOptions”对话框。双层板需要打开的层有“TopLayer”（信号层顶层）、“BottomLayer”（信号层底层）、“TopOverlay”（丝印层顶层）和“KeepOutLayer”（禁止布线层）。14 4.设置工作层的颜色。选择“Tools/Preferences命令”，在打开的“Preferences”对话框中单击“Colors”选项卡。5.设置PCB工作区选项。单击“Preferences”对话框中的“Options”选项卡，在该对话框中进行PCB工作区的相关设置。6.设置PCB的显示参数。单击“Preferences”对话框中的“Display”选项卡，在该对话框中进行与显示有关的选项设置。7.设置PCB的默认值。单击“Preferences”对话框中的“Defaults”选项卡，在该对话框中进行PCB默认值的相关设置。8.设置PCB的信号完整性分析。单击“Preferences”对话框中的“SignalIntegrity”选项卡，在该对话框中对PCB信号完整性分析进行相关设置。9.栅格设置。选择“Design/Options”命令，在打开的对话框中单击“Options”选项卡，在该对话框中可对PCB板面上的栅格进行设置，包括捕捉间距、栅格形状等。10.英制与公制的切换。11.设置相对坐标原点。六、预习与思考题1、如何设置系统参数？2、如何设置颜色选项卡？14 上机实验三：电路板布局与布线一、上机实验目的与要求熟练掌握电路板布局与布线的步骤二、上机实验类型设计三、上机实验原理及说明印刷板的布局与布线直接关系到整个电路的性能好坏，是PCB操作中最重要的一环。布局的过程就是将堆放在一起的元件分开并重新整齐又序地摆放在电路板上，其目标是要在不违反设计规则的情况下使布线更容易，而布线的过程就是让PCB上的各个元件连通且具有电气性能。四、上机实验仪器序号名称主要用途1计算机上机2Protel99se软件设计五、实验内容和步骤1.打开protel99se软件。2.印刷电路板元件封装库。装载PCB元件库，其加载方法与SCH元件库的加载方法类似。3.浏览元件封装。打开“BrowseLibraries”对话框，在切换到“Libraries”的管理面板中，单击[BrowseLibraries]。14 4.网络表和元件的载入1）利用网络表文件载入网络表和元件2）利用同步器直接传递原理图设计信息装入网络表对话框14 5.网络表编辑6.元件的自动布局自动布局对话框1自动布局对话框27.元件的手动布局8.印刷电路板的自动布线六、预习与思考题1、网络表如何载入到PCB环境中？2、如何进行自动布局？14 上机实验四：印刷电路板编辑与输出一、上机实验目的与要求熟练掌握图件的放置操作以及对印刷电路板元件封装的制作。二、上机实验类型设计三、上机实验原理及说明印刷电路板的编辑操作包括对导线、焊盘、过孔、圆弧等图件的放置操作，以及对印刷电路板元件封装的制作及应用。印刷电路板的输出包括各种报表文件的生成、打印出图等。具体的报表文件根据设计需要产生即可，而PCB图的打印则必须设置得当，否则不能达到预期的效果。四、上机实验仪器序号名称主要用途1计算机上机2Protel99se软件设计五、实验内容和步骤1.打开protel99se软件；2.图件的放置。图件的放置有两种方法，一种事使用Place菜单进行放置，另一种是使用PCB设计器提供的PlacementTools工具栏进行放置。其操作是选择“View/Toolbars/PlacementTools”命令，可打开“PlacementTools”工具栏；3.元件封装的制作；4.电路板设计规则检查；打开一个已布线的PCB文件，选择“Tools/DesignRuleCheck”命令，打开“设计规则检查”对话框。单击“Report”选项卡，选择要检查的规则后，单机[RunDRC]按钮进行DRC检查，检查完成后，报告文件将在文本编辑器中打开。5.印刷电路板的输出。14 打印预览对话框打印层面设置对话框打印设置菜单14 增/减打印层面对话框打印机设置对话框打印方式选择菜单14 六、预习与思考题1、如何进行自动布线？2、如何进行电路板设计规则检查？3、如何打印输出印刷电路板？14
