栈桥施工组织设计 22页

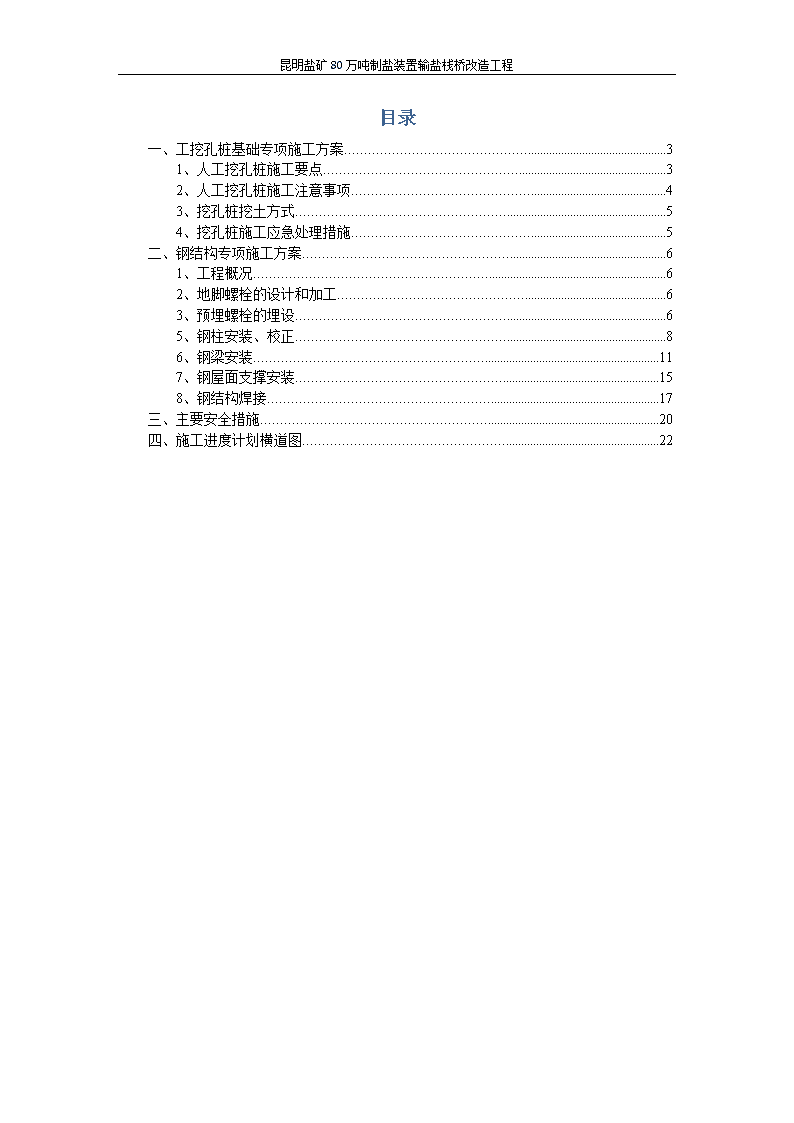

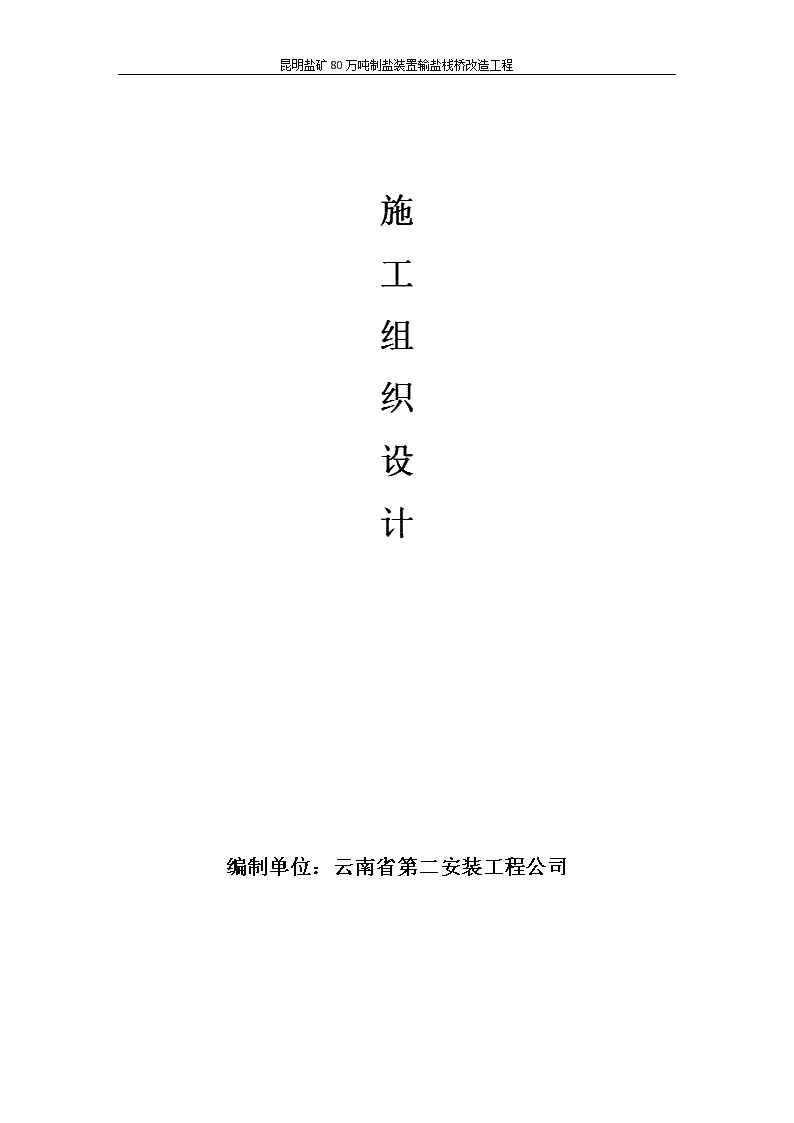

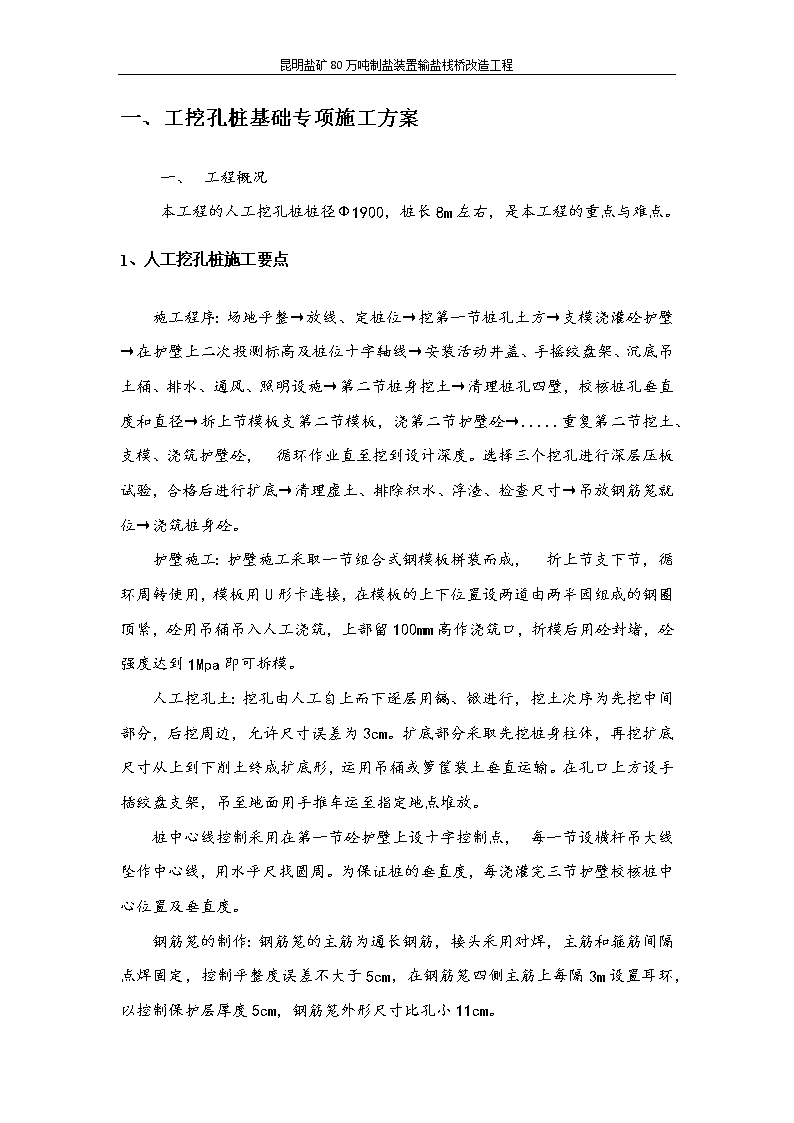

昆明盐矿80万吨制盐装置输盐栈桥改造工程施工组织设计编制单位：云南省第二安装工程公司 昆明盐矿80万吨制盐装置输盐栈桥改造工程目录一、工挖孔桩基础专项施工方案31、人工挖孔桩施工要点32、人工挖孔桩施工注意事项43、挖孔桩挖土方式54、挖孔桩施工应急处理措施5二、钢结构专项施工方案61、工程概况62、地脚螺栓的设计和加工63、预埋螺栓的埋设65、钢柱安装、校正86、钢梁安装117、钢屋面支撑安装158、钢结构焊接17三、主要安全措施20四、施工进度计划横道图22 昆明盐矿80万吨制盐装置输盐栈桥改造工程一、工挖孔桩基础专项施工方案一、工程概况本工程的人工挖孔桩桩径Φ1900，桩长8m左右，是本工程的重点与难点。1、人工挖孔桩施工要点施工程序：场地平整→放线、定桩位→挖第一节桩孔土方→支模浇灌砼护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、手摇绞盘架、沉底吊土桶、排水、通风、照明设施→第二节桩身挖土→清理桩孔四壁，校核桩孔垂直度和直径→拆上节模板支第二节模板，浇第二节护壁砼→.....重复第二节挖土、支模、浇筑护壁砼，循环作业直至挖到设计深度。选择三个挖孔进行深层压板试验，合格后进行扩底→清理虚土、排除积水、浮渣、检查尺寸→吊放钢筋笼就位→浇筑桩身砼。护壁施工：护壁施工采取一节组合式钢模板拼装而成，折上节支下节，循环周转使用，模板用U形卡连接，在模板的上下位置设两道由两半园组成的钢圈顶紧，砼用吊桶吊入人工浇筑，上部留100mm高作浇筑口，折模后用砼封堵，砼强度达到1Mpa即可拆模。人工挖孔土：挖孔由人工自上而下逐层用镐、锹进行，挖土次序为先挖中间部分，后挖周边，允许尺寸误差为3cm。扩底部分采取先挖桩身柱体，再挖扩底尺寸从上到下削土终成扩底形，运用吊桶或箩筐装土垂直运输。在孔口上方设手插绞盘支架，吊至地面用手推车运至指定地点堆放。桩中心线控制采用在第一节砼护壁上设十字控制点，每一节设横杆吊大线坠作中心线，用水平尺找圆周。为保证桩的垂直度，每浇灌完三节护壁校核桩中心位置及垂直度。钢筋笼的制作：钢筋笼的主筋为通长钢筋，接头采用对焊，主筋和箍筋间隔点焊固定，控制平整度误差不大于5cm，在钢筋笼四侧主筋上每隔3m设置耳环，以控制保护层厚度5cm，钢筋笼外形尺寸比孔小11cm。 昆明盐矿80万吨制盐装置输盐栈桥改造工程桩身砼用料：石料粒径≤50mm，水泥用32.5级普通水泥或矿渣水泥，坍落度8-10cm，采用泵送浇筑，每浇灌1m厚，操作人员下井振捣砼密实，依次循环。桩身砼的养护时间不少于7天。2、人工挖孔桩施工注意事项（1）挖孔桩连续性全面展开分批开挖。在土方开挖过程中若孔内有积水，应在孔底挖集水井，用潜水泵抽出。（2）挖孔桩护壁模板采用定型组合钢模板，第一圈护壁必须高出自然地面100，防止雨水和其它杂物落入孔内。（3）当挖孔桩挖至设计标高后由业主、设计、地质单位选择三个挖孔进行深层压板试验，合格后方可进行下道工序的施工。（4）挖孔桩按间隔式分批开挖，分批浇筑。（5）挖孔桩土方采用手摇绞盘架提升至地面，并运至甲方指定位置集中堆放或及时运走。挖孔桩内采用Φ16钢筋作爬梯供人员上下，孔底设半边井的防护棚，孔口应设置围栏，挖孔暂停时应用盖板盖好孔口。（6）桩身钢筋宜在孔口地面搭架绑扎好后分节吊入，接头采用焊接并按设计规范要求错开。（7）桩孔开挖过程中，应经常检测孔内有无毒害气体和缺氧现象，施工中不断向孔内输送足够的新鲜空气，以保证孔下施工人员安全。（8）雨天施工，挖孔桩位置上宜搭设防雨篷，挖孔桩内若需照明的必须采用安全电压（低于36伏安）灯光照明，供电给孔下用电设备的线路必须装漏电保护装置。（9）施工时必须保证孔口有人，孔下作业人员必须经常注意观察，检查孔内是否存在塌方、涌水和流砂现象以及空气和水的污染情况，如发现异常情况，应停止作业并报告有关人员及时处理。（10）根据地质条件，考虑安全作业区，一般在相邻5.0m的范围内有桩 昆明盐矿80万吨制盐装置输盐栈桥改造工程孔正在浇筑砼时不得孔下作业。3、挖孔桩挖土方式挖孔桩挖土方式见下示意图：4、挖孔桩施工应急处理措施（1）挖孔桩施工时如遇少量渗水，可在桩孔内挖集水坑，随挖土随用吊桶将泥水一起吊出；（2）挖孔桩施工时如遇大量渗水，可在桩孔内挖较深集水坑，设小型潜水泵将地下水排出孔外，随挖土随加深降水井；（3）挖孔桩施工时，如遇流砂层，可在井孔内设1～2m高、厚4mm的钢套护筒，直径略小于砼护壁内径，利用砼护壁作支点，用千斤顶将套筒逐渐压入土中，以阻挡流砂。钢套筒压入一段，开挖一段，直至穿过流砂层0.5-1.0m时，可转入正常挖土和设砼护壁。（4）混凝土浇注时，若遇到地下水较大，可采取相邻较深桩作为临时降水井，不断用潜水泵抽水，保持浇筑砼的桩孔内孔底无积水。 昆明盐矿80万吨制盐装置输盐栈桥改造工程二、钢结构专项施工方案1、工程概况昆明盐矿80万吨制盐装置输盐栈桥改造工程钢结构部分；柱距为8.85m-6m，长度总计为14.85m。2、地脚螺栓的设计和加工a、对本工程图纸进行仔细阅读，理解设计要求。b、根据图纸进行详图设计，仔细校对数量和长度规格的正确性。c、生产采购部根据详细的构件图纸进行采购和加工。d、地脚螺栓经质量检验合格后，发运至现场预埋安装。e、地脚螺栓材质经复试合格。3、预埋螺栓的埋设a、柱顶螺栓位置:详见柱顶螺栓埋设位置图。螺栓埋设流程螺栓预埋时用5mm的临时样板辅助，样板与立柱底板同尺寸,孔径则较基础螺栓直径大2mm。b、土建混凝土短柱的钢筋、模板工程已经完成，并加固结束，模板上标出轴线和标高线。因受基础钢筋及模板尺寸影响，预埋螺栓不能成套制作，现场必须单根定位，施工难度较大，所以基础模板四个面的顶标高必须一致，偏差不得超过5mm。c、待基础螺栓的中心线及标高测量完成后,将临时样板定位与模板顶部,临时样板的中心线必须与基础中心线相吻合。临时样板固定完成后开始穿入基础螺栓,通过线锤校正垂直度,通过水准仪及调节螺母控制标高、用卷尺确定轴线距离及螺栓距离,在各项数据复核确认无误后用土建废料钢筋将基础螺栓点焊固定于基础钢筋上。 昆明盐矿80万吨制盐装置输盐栈桥改造工程d、基础螺栓埋设完成后,即以胶布或塑胶袋包扎,以防螺牙附混凝土或因腐蚀,碰撞等损害其强度。e、待混凝土的强度达到90%以上后，方可进行钢柱的吊装，吊装前，应有甲方、监理方和施工方组织复查和验收；并办好验收交接手续。 昆明盐矿80万吨制盐装置输盐栈桥改造工程4、基础和支承面的检测要求a、钢结构安装前对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查，并进行基础检测和办理交接验收。当基础工程分批进行交接时，每次交接验收不应少于一个安装单元的柱基基础，并符合下列规定：①基础混凝土强度达到设计要求；②基础周围回填土、道渣夯实完毕；③基础轴线标志和标高基点准确、齐全；b、基础顶面直接作为柱的支承面和基础顶面预埋钢板或支座作为柱的支承面时，其支承面、地脚螺栓（锚栓）的允许偏差（mm）符合下表规定：支承面、地脚螺栓（锚栓）的允许偏差（mm）表项目允许偏差支承面标高±3.0水平度L/1000地脚螺栓（锚栓）螺栓中心偏移5.0螺栓露出长度0~+20.0螺纹长度0~+20.0预留孔中心偏移10.05、钢柱安装、校正a钢柱吊装钢柱采用单机一点正吊旋转法吊装工艺，见下图： 昆明盐矿80万吨制盐装置输盐栈桥改造工程单机一点正吊旋转法示意图b钢柱校正钢柱的校正包括平面位置、标高及垂直度三个内容1）平面位置的校正在吊车摘钩前，尽量使钢柱上的定位轴线标记与基础面的纵横十字线相重合。就位后，如有微小的偏差，用千斤顶侧向顶移纠正，将钢柱的定位误差调整到规范允许的偏差范围之内。2）标高、垂直度校正标高、垂直度校正均通过调整螺母来实施，采用两台经纬仪测量钢柱垂直度，见下图：钢柱校正示意图 昆明盐矿80万吨制盐装置输盐栈桥改造工程3）钢管柱松紧槭子和千斤顶校正法在杯口用紧松钢楔或用千斤顶等工具给钢柱施加水平或斜向推力，使钢柱绕柱角转动来纠正偏差。在顶的同时缓慢松动对面的钢楔，并用木方将柱脚卡牢，以防发生水平位移，校正好的钢柱打紧两边的钢楔。校正钢柱应考虑温差的影响，宜在早晨或阴天进行。钢柱校正后灌浆前应每边两点用钢塞2-3块将柱脚卡住，以防风力等影响转动或倾斜。c钢柱安装验收钢柱安装验收应符合下表要求：序号项目允许偏差（mm）检查方法备注1钢柱底座中心线对定位轴线的偏移5.0用经纬仪或吊线和钢尺检查2钢柱基准点标高有吊车梁柱+3.0-5.0用水准仪检查无吊车梁柱+5.0-8.03弯曲矢高H/1200，且不大于15.0mm用经纬仪或吊线和钢尺检查4钢柱垂直度H≤10mH/1000用经纬仪或吊线和钢尺检查H>10mH/1000,且不大于25.0mmd钢柱安装注意事项1）钢柱校正应先校正偏差大的一面，后校正偏差小的一面，如两个面的 昆明盐矿80万吨制盐装置输盐栈桥改造工程偏差相近，则应先校正小面，后校正大面。2）钢柱两个方向的垂直度校好后，应再复查一次水平轴线和标高，如符合要求，则打紧钢柱周围的8个钢楔，使其松紧一致，以免在风力的作用下向松的一面倾斜。3）钢柱的校正必须用两台精密经纬仪观测，观测点应设置在柱顶，仪器架设位置应使其旋转面与观测面尽量垂直（夹角应大于750），以避产生测量误差。4）当钢柱高度大于8米且风力超过5级时，不能进行钢柱校正操作。5）钢柱校正应考虑温度的影响，应采取下列措施：◆最好在无阳光的影响下（如阴天、早晨、傍晚）进行校正；◆校正在同一轴线上的钢柱，可选择一根（称标准柱）在无阳光下进行校正，而同一轴线上的其余钢柱校正时，如受阳光的影响，则根据当时标准柱的温差偏移值为准。◆已校正的钢柱，在温度影响下也会自动倾斜，因此对已完成校正的钢柱避免再倾斜，在安装支撑或吊车梁时应做复测。◆安装柱间支撑应在钢柱校正后进行，以达到整体连接，增加刚度，防止变形的目的，应在保证钢柱垂直度的情况下安装柱间支撑，支撑不得弯曲。6、钢梁安装钢梁安装施工顺序：钢梁进厂验收→大跨度钢梁现场组对→钢梁整体吊装→钢柱垂直度复测→钢梁连接固定→补刷油漆。钢柱安装后，要及时安装钢梁，以使结构能形成相对稳定的体系。查询各吊车性能表，可选用25t吊车进行吊装。钢梁与钢柱采取高强度螺栓连接，安装时要保证螺栓连接的精度。高强度螺栓施工工艺a施工程序高强度螺栓轴力试验—→连接件摩擦系数实验—→检查连接面，清除浮锈、 昆明盐矿80万吨制盐装置输盐栈桥改造工程飞刺和油污等—→安装构件、临时螺栓固定—→校正钢构件—→紧固临时螺栓、冲孔检查缝隙—→确定作业条件（天气、安全）—→安装高强度螺栓、换掉临时螺栓—→确定扭矩系数控制值、扭转扳手检验—→初拧、标记—→终拧、记录——→检查验收b施工准备1）施工工具准备：电动扭矩扳手、测力扳手、电动铰刀、钢刷、扁铲、过镗冲、撬棍等。2）高强度螺栓技术复验（1）核对高强螺栓的出厂质量证明书是否符合标准规定。（2）随机抽取部分螺栓检查其外观质量和外形尺寸。要求表面不得有裂纹和伤痕等缺陷，外形尺寸须符合规范。（3）按出厂批号分批量进行扭矩系数与轴力复验。要求扭矩系数平均值应该与供货厂家提供的质量保证书一致，轴力平均值符合国家规范要求，变异系数不得大于10%。（4）摩擦面抗滑移系数试验。本工程中，按照每2000吨钢结构为一批，不足2000吨按照一批计算，每批试件3-5组，进行摩擦面滑移系数试验。要求摩擦系数的平均值不得低于0.45，变异系数不得大于10%。3）高强度螺栓的保管、发放（1）高强度螺栓应存放在干燥、防腐的仓库内。（2）存放时，应按原包装，分规格类型进行保管，领用按批号配套发放，严禁混放、混用。（3）设专人负责保管、发放。4）构件摩擦面质量检查。摩擦面表面不得有浮锈、油污、油漆等杂物，否则应清理达规范要求为止。清理时一般使用钢丝刷，铲刀，不得使用磨光机。c安装工艺 昆明盐矿80万吨制盐装置输盐栈桥改造工程1)高强度螺栓安装工艺流程图2）构件吊装到位后，采用不少于1/3螺栓孔的临时普通螺栓固定，钢柱钢梁调整后更换高强度螺栓。3）高强度螺栓的穿孔（1）穿孔前应核对其规格型号，以防错用。（2）穿孔时应能自由通过，严禁锤击穿孔。 昆明盐矿80万吨制盐装置输盐栈桥改造工程（3）螺栓同连接板的接触面之间应保持平整，同节点处的螺栓安装方向应一致。4）高强度螺栓的安装方向高强度螺栓的安装应在钢结构构件中心位置调整后进行。其穿入方向应以安装方便为准，但要求一致。高强度螺栓连接副应成套使用，组装时螺母带圆台面的一侧应朝向垫圈有倒角的一侧，螺栓头下垫圈有倒角的一侧朝向螺栓头。5）高强度螺栓的紧固（1）高强度螺栓的拧紧分为初拧与终拧两个工序。初拧和终拧工序必须在同一天完成。（2）高强螺栓一经穿孔应立即进行初拧。初拧扭矩值应为终拧值的60-70%。（3）高强度螺栓初拧30分钟后，宜进行终拧，不得拖延到12小时以上。初拧或终拧都应按一定顺序进行，基本原则是由中央向四周进行紧固。严禁先拧紧螺栓群周围螺栓，再拧中央部位的螺栓。紧固顺序参见如图所示。5+3+1+2+4+6++108++64++12++35++79++14+1012++7+58++3+12++9+46++13+1115+高强螺栓紧固顺序示意图（4）本工程大六角头高强度螺栓的预拉力见下表：高强度螺栓规格预拉力（KN）扭矩值（N.m）M16100根据复验结果确定M20155根据复验结果确定d高强度螺栓质量检查 昆明盐矿80万吨制盐装置输盐栈桥改造工程高强螺栓在终拧后，应进行紧固质量检验，检验内容：1）外观检查，包括：螺栓穿入方向是否一致，螺纹是否均匀露出2-4扣等。2）扭矩检查。在终拧1小时后，48小时内检查。7、钢屋面支撑安装钢屋面支撑安装施工工艺：施工准备→钢屋面支撑地面拼装→钢屋面支撑吊装→钢屋面支撑安装校正a钢屋面支撑地面拼接鉴于构件运输的可行性，钢屋面支撑将分成若干段运输至安装现场，经现场拼接后整体吊装。现场拼接在相应的胎架上进行，见下图。钢屋面支撑拼接示意图b钢屋面支撑吊装1）钢屋面支撑的吊装采用铁扁担的方式实施四点吊，见下图： 昆明盐矿80万吨制盐装置输盐栈桥改造工程钢屋面支撑吊装示意图2）屋面支撑吊点选择要保证屋面支撑的平面刚度，还要使屋面支撑的下弦处于受拉状态。3）屋面支撑起吊时离地面500mm时检查无误后再继续起吊。4）第一榀屋面支撑就位并初步校正垂直度后，在两侧设置缆风绳临时固定，方可卸钩。5）第二榀屋面支撑吊装就位后，先用杉木杆与第一榀屋面支撑临时连接固定，见下图。卸钩后，随即安装支撑系统并进行校正固定，以形成一个具有空间刚度和整体稳定性的单元体系。后续没安装一榀屋面支撑，随即与已完成的屋面支撑部分形成稳定连接。屋面支撑校正、临时固定示意图 昆明盐矿80万吨制盐装置输盐栈桥改造工程c钢屋面支撑校正采用经纬仪校正屋面支撑上弦垂直度的方法进行钢屋面支撑的校正。d钢屋面支撑安装验收钢屋面支撑安装应符合下表要求序号项目允许偏差（mm）备注1跨中垂直度H/250，且不大于152侧向弯曲矢高L≤30mL/1000，且不大于1030m
