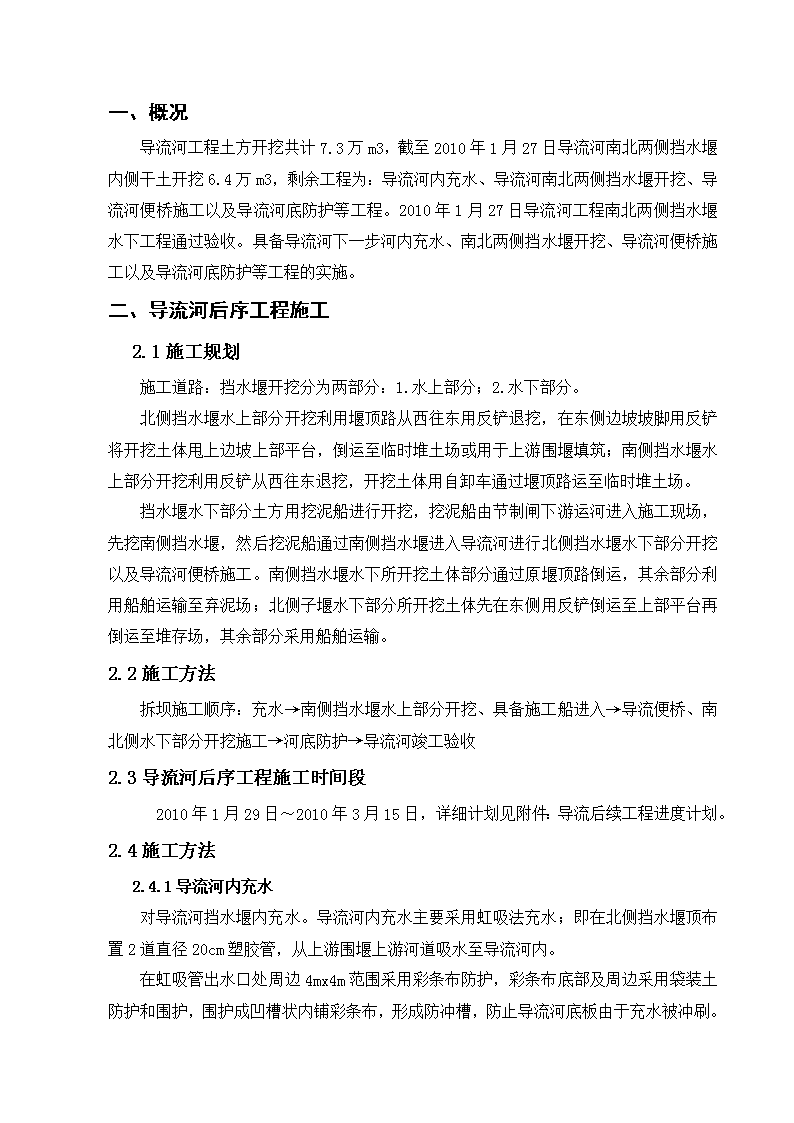

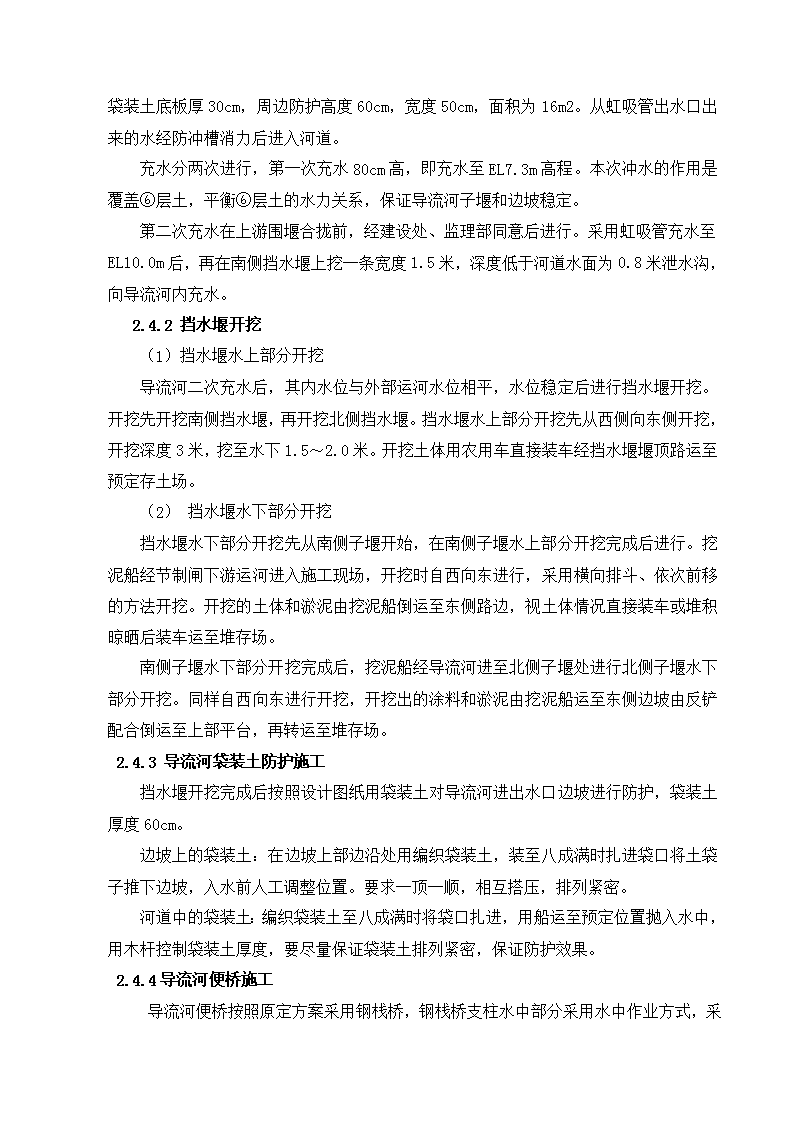

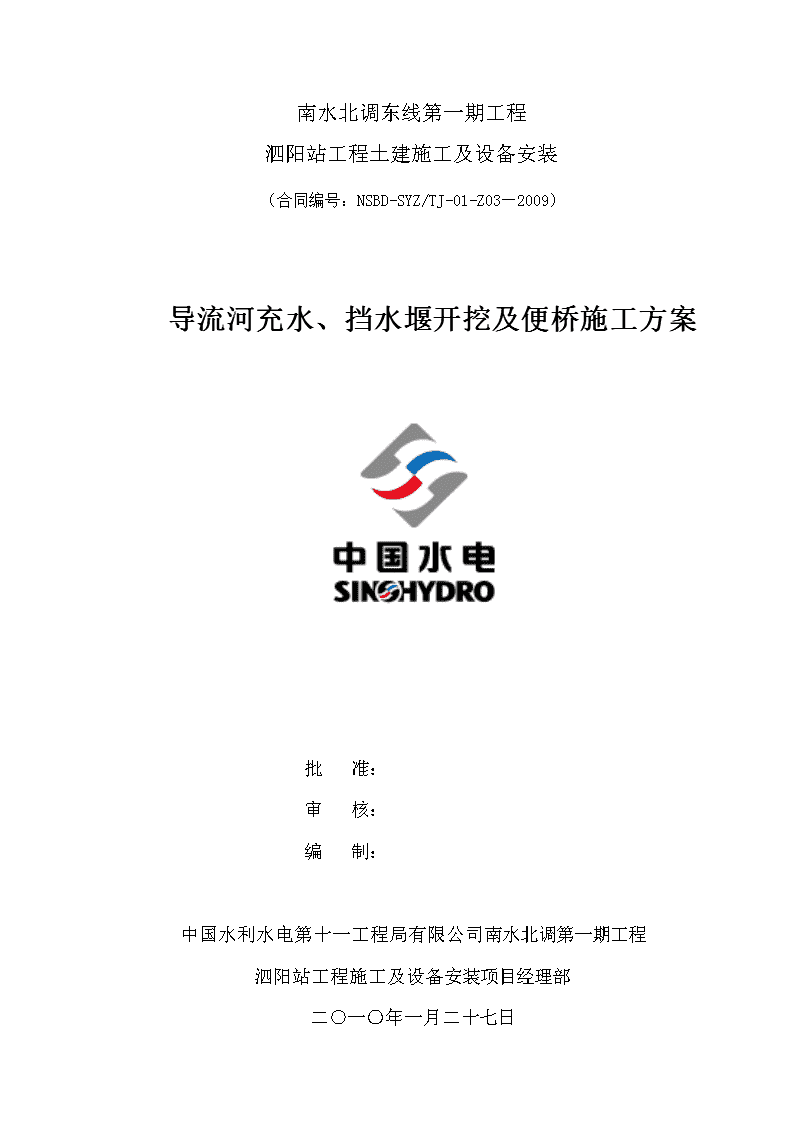

南水北调东线第一期工程泗阳站工程土建施工及设备安装（合同编号：NSBD-SYZ/TJ-01-Z03—2009）导流河充水、挡水堰开挖及便桥施工方案批准：审核：编制：中国水利水电第十一工程局有限公司南水北调第一期工程泗阳站工程施工及设备安装项目经理部二○一〇年一月二十七日 一、概况导流河工程土方开挖共计7.3万m3，截至2010年1月27日导流河南北两侧挡水堰内侧干土开挖6.4万m3，剩余工程为：导流河内充水、导流河南北两侧挡水堰开挖、导流河便桥施工以及导流河底防护等工程。2010年1月27日导流河工程南北两侧挡水堰水下工程通过验收。具备导流河下一步河内充水、南北两侧挡水堰开挖、导流河便桥施工以及导流河底防护等工程的实施。二、导流河后序工程施工2.1施工规划施工道路：挡水堰开挖分为两部分：1.水上部分；2.水下部分。北侧挡水堰水上部分开挖利用堰顶路从西往东用反铲退挖，在东侧边坡坡脚用反铲将开挖土体甩上边坡上部平台，倒运至临时堆土场或用于上游围堰填筑；南侧挡水堰水上部分开挖利用反铲从西往东退挖，开挖土体用自卸车通过堰顶路运至临时堆土场。挡水堰水下部分土方用挖泥船进行开挖，挖泥船由节制闸下游运河进入施工现场，先挖南侧挡水堰，然后挖泥船通过南侧挡水堰进入导流河进行北侧挡水堰水下部分开挖以及导流河便桥施工。南侧挡水堰水下所开挖土体部分通过原堰顶路倒运，其余部分利用船舶运输至弃泥场；北侧子堰水下部分所开挖土体先在东侧用反铲倒运至上部平台再倒运至堆存场，其余部分采用船舶运输。2.2施工方法拆坝施工顺序：充水→南侧挡水堰水上部分开挖、具备施工船进入→导流便桥、南北侧水下部分开挖施工→河底防护→导流河竣工验收2.3导流河后序工程施工时间段2010年1月29日～2010年3月15日，详细计划见附件：导流后续工程进度计划。2.4施工方法2.4.1导流河内充水对导流河挡水堰内充水。导流河内充水主要采用虹吸法充水；即在北侧挡水堰顶布置2道直径20cm塑胶管，从上游围堰上游河道吸水至导流河内。在虹吸管出水口处周边4mx4m范围采用彩条布防护，彩条布底部及周边采用袋装土防护和围护，围护成凹槽状内铺彩条布，形成防冲槽，防止导流河底板由于充水被冲刷。 袋装土底板厚30cm，周边防护高度60cm，宽度50cm，面积为16m2。从虹吸管出水口出来的水经防冲槽消力后进入河道。充水分两次进行，第一次充水80cm高，即充水至EL7.3m高程。本次冲水的作用是覆盖⑥层土，平衡⑥层土的水力关系，保证导流河子堰和边坡稳定。第二次充水在上游围堰合拢前，经建设处、监理部同意后进行。采用虹吸管充水至EL10.0m后，再在南侧挡水堰上挖一条宽度1.5米，深度低于河道水面为0.8米泄水沟，向导流河内充水。2.4.2挡水堰开挖（1）挡水堰水上部分开挖导流河二次充水后，其内水位与外部运河水位相平，水位稳定后进行挡水堰开挖。开挖先开挖南侧挡水堰，再开挖北侧挡水堰。挡水堰水上部分开挖先从西侧向东侧开挖，开挖深度3米，挖至水下1.5～2.0米。开挖土体用农用车直接装车经挡水堰堰顶路运至预定存土场。（2）挡水堰水下部分开挖挡水堰水下部分开挖先从南侧子堰开始，在南侧子堰水上部分开挖完成后进行。挖泥船经节制闸下游运河进入施工现场，开挖时自西向东进行，采用横向排斗、依次前移的方法开挖。开挖的土体和淤泥由挖泥船倒运至东侧路边，视土体情况直接装车或堆积晾晒后装车运至堆存场。南侧子堰水下部分开挖完成后，挖泥船经导流河进至北侧子堰处进行北侧子堰水下部分开挖。同样自西向东进行开挖，开挖出的涂料和淤泥由挖泥船运至东侧边坡由反铲配合倒运至上部平台，再转运至堆存场。2.4.3导流河袋装土防护施工挡水堰开挖完成后按照设计图纸用袋装土对导流河进出水口边坡进行防护，袋装土厚度60cm。边坡上的袋装土：在边坡上部边沿处用编织袋装土，装至八成满时扎进袋口将土袋子推下边坡，入水前人工调整位置。要求一顶一顺，相互搭压，排列紧密。河道中的袋装土：编织袋装土至八成满时将袋口扎进，用船运至预定位置抛入水中，用木杆控制袋装土厚度，要尽量保证袋装土排列紧密，保证防护效果。2.4.4导流河便桥施工导流河便桥按照原定方案采用钢栈桥 ，钢栈桥支柱水中部分采用水中作业方式，采用船舶施工，支柱钢管为φ325mmx6mm，深入水下底板2.5m，跨距12m，待钢架桥支柱完成后按照图纸焊接桥柱之间连接桁架，待桥柱稳固后，采用船舶安装便桥顶部桁架，形成便桥。2.4.5导流河边坡监测在施工过程中，加强对导流河边坡的维护，每天进行日常巡视检查，发现边坡有移动、漏水、管涌等情况时及时上报，以便采取有效措施。三、资源配置主要物资设备一览表序号名称型号单位数量备注1反铲小松PC200台22农用车1.5m3台63挖泥船艘14编织袋个300005彩条布m21000人员配置序号名称数量序号名称数量1技术员1人7机械工2人2质检员1人8挖泥船操作工4人3安全员1人9电工1人4调度员1人10农用车司机6人5测量员2人11普工30人6队长2人四、质量保证措施4.1挖土前根据安全技术交底了解开挖区地下管线和电缆及其他构筑物情况和具体位置，开挖过程中有专人进行现场指挥。4.2开挖出的土方，要严格按照施工组织设计堆放。4.3反铲装车时，运土车辆必须已经停稳。4.4运土车辆在行驶过程中，要控制好车速和车距，绝对不允许超速和追赶。五、安全文明施工5.1施工过程中始终贯彻“安全生产，预防为主” 的综合管理方针，经常进行安全生产教育。5.2施工现场设立醒目的安全警示标识，随时提醒职工注意安全。5.3施工现场的用电线路、用电设施的安装和使用要符合安装规范和安全操作规程。施工现场要设有保证施工安全要求的夜间照明，要采用符合安全要求的电压。进入施工现场的各类人员要佩戴安全帽，双层作业要有相应的安全措施5.4机械操作人员经常检查机械设备的安全可靠性。5.5子堰水上部分开挖时反铲驾驶员要密切注意前方土体情况，如用滑动要立即后退，开挖过程中反铲不要离开挖端头太近。5.6子堰水下部分开挖时，挖泥船操作工要求严格遵循操作规程，严禁违章操作，保证施工安全。5.7现场布置合理，材料、配件摆放整齐，做到“工完料净场地清”
