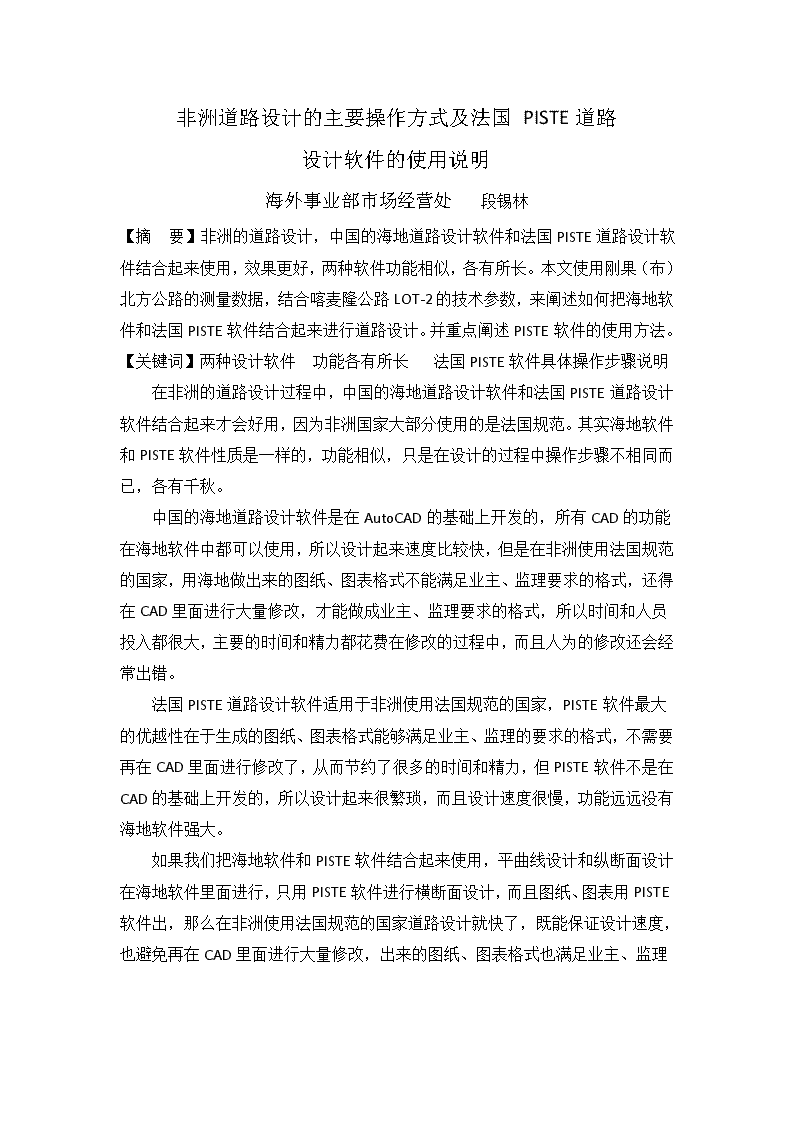

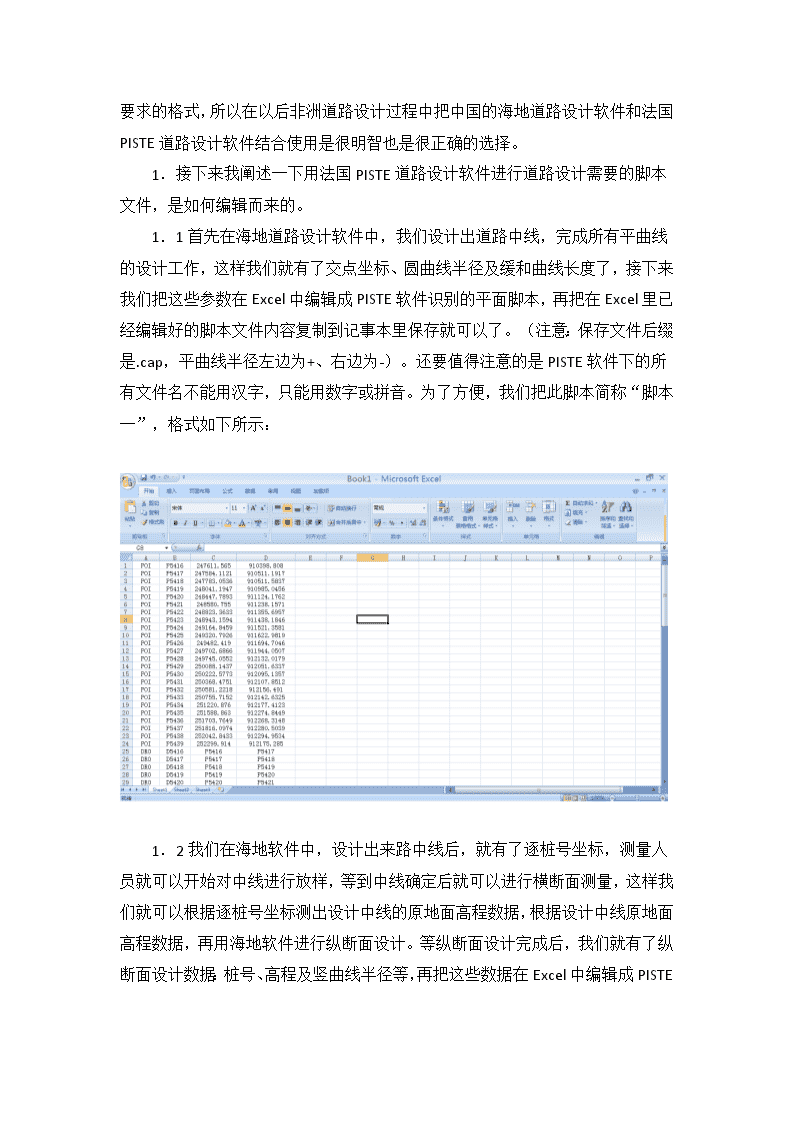

非洲道路设计的主要操作方式及法国PISTE道路设计软件的使用说明海外事业部市场经营处段锡林【摘要】非洲的道路设计，中国的海地道路设计软件和法国PISTE道路设计软件结合起来使用，效果更好，两种软件功能相似，各有所长。本文使用刚果（布）北方公路的测量数据，结合喀麦隆公路LOT-2的技术参数，来阐述如何把海地软件和法国PISTE软件结合起来进行道路设计。并重点阐述PISTE软件的使用方法。【关键词】两种设计软件功能各有所长法国PISTE软件具体操作步骤说明在非洲的道路设计过程中，中国的海地道路设计软件和法国PISTE道路设计软件结合起来才会好用，因为非洲国家大部分使用的是法国规范。其实海地软件和PISTE软件性质是一样的，功能相似，只是在设计的过程中操作步骤不相同而已，各有千秋。中国的海地道路设计软件是在AutoCAD的基础上开发的，所有CAD的功能在海地软件中都可以使用，所以设计起来速度比较快，但是在非洲使用法国规范的国家，用海地做出来的图纸、图表格式不能满足业主、监理要求的格式，还得在CAD里面进行大量修改，才能做成业主、监理要求的格式，所以时间和人员投入都很大，主要的时间和精力都花费在修改的过程中，而且人为的修改还会经常出错。法国PISTE道路设计软件适用于非洲使用法国规范的国家，PISTE软件最大的优越性在于生成的图纸、图表格式能够满足业主、监理的要求的格式，不需要再在CAD里面进行修改了，从而节约了很多的时间和精力，但PISTE软件不是在CAD的基础上开发的，所以设计起来很繁琐，而且设计速度很慢，功能远远没有海地软件强大。如果我们把海地软件和PISTE软件结合起来使用，平曲线设计和纵断面设计在海地软件里面进行，只用PISTE软件进行横断面设计，而且图纸、图表用PISTE软件出，那么在非洲使用法国规范的国家道路设计就快了，既能保证设计速度，也避免再在CAD 里面进行大量修改，出来的图纸、图表格式也满足业主、监理要求的格式，所以在以后非洲道路设计过程中把中国的海地道路设计软件和法国PISTE道路设计软件结合使用是很明智也是很正确的选择。1．接下来我阐述一下用法国PISTE道路设计软件进行道路设计需要的脚本文件，是如何编辑而来的。1．1首先在海地道路设计软件中，我们设计出道路中线，完成所有平曲线的设计工作，这样我们就有了交点坐标、圆曲线半径及缓和曲线长度了，接下来我们把这些参数在Excel中编辑成PISTE软件识别的平面脚本，再把在Excel里已经编辑好的脚本文件内容复制到记事本里保存就可以了。（注意：保存文件后缀是.cap，平曲线半径左边为+、右边为-）。还要值得注意的是PISTE软件下的所有文件名不能用汉字，只能用数字或拼音。为了方便，我们把此脚本简称“脚本一”，格式如下所示：1．2我们在海地软件中，设计出来路中线后，就有了逐桩号坐标，测量人员就可以开始对中线进行放样，等到中线确定后就可以进行横断面测量，这样我们就可以根据逐桩号坐标测出设计中线的原地面高程数据，根据设计中线原地面高程数据，再用海地软件进行纵断面设计。等纵断面设计完成后，我们就有了纵断面设计数据：桩号、高程及竖曲线半径等，再把这些数据在Excel中编辑成PISTE 软件识别的纵断面脚本了（注意：保存文件后缀是.cpl，竖曲线半径凹为+、凸为F-）。为了方便，我们把此脚本简称“脚本二”，格式如下所示：1．3我们在测量横断面时，可以有两种方式，一种是测量特征点之间的平距、高差或高程；另一种是测量特征点的三维坐标（X、Y、Z），就看用哪种测量仪器了。如果用水平仪测就只能用于第一种方式；但全站仪就可以用于以上两种。如果测的是平距、高差或高程，那还得把这些测量数据进行编辑才行，下面会讲到。本例用的是特征点的三维坐标（X、Y、Z）。用piste软件进行横断面设计时地面线是靠等高线生成，所以最好是把横断面测量数据（特征点的X、Y、Z）从测量仪器里直接复制到记事本里保存即可，为了方便，我们把此脚本简称“脚本三”，此脚本没有后缀名。此脚本也可以用南方CASS软件来做，这里不再细谈。“脚本三”格式如下所示： 2．接下来我把法国PISTE道路设计软件的使用说明阐述一下，仅供大家学习参考。因为PISTE软件是法语软件，电脑语言如果设置成是中文时PISTE软件是无法运行的。所以在运行PISTE软件之前，首先电脑做以下设置：开始-设置-控制面板-区域和语言选择-高级-英语（英国）或法语（法国），然后再重启电脑，这样就可以安装和运行PISTE软件了。3．PISTE软件操作步骤如下：3.1新建等高线文件(.SEM)3.1.1第一次运行PISTE软件时，会出现以下的界面，在选项框中输入：Gisment和Grade，其他的选项不动，然后点击“OK”。 3.1.2读入“脚本三”文件，本例“脚本三”名为：GENGGAOXIAN.txt操作步骤：点击Fichier(文件)>Importer(输入)>Semisdepoins>(读入脚本三)>生成kmlgonglu.SEM文件。取一个保存文件名，注意还是只能用拼音或数字，不能用中文，本例子取名：kmlgonglu（喀曼隆-公路），点击“打开”按钮，紧接着再点击“确定”即可，这样kmlgongluSEM文件就形成了。3.1.3新建等高线1）新建项目文件，单击Fichier(文件)>Nouveau（新建）>FonddePlan(seg)。 点击“OK”会出现一个界面，在文件名的位置继续输入名称，注意还是只能用拼音或数字，不能用中文，本例子取名：kmlgonglu。点击“打开”，再点击“确定”按钮，又会出现一个界面，上面一行是指文件保存的路径，下面一行是需要我们输入的工程项目名称，例如我们输入：kmlgonglu-lot2，再点击“OK”即可。这样我们就创建了一个名为kmlgonglu-lot2．ｓｅｇ文件，文件扩展名为.SEG。 2）单击Fichier>Lire>kmlgonglu-lot2.SEM>ok，这样就把横断面地形点读入PISTE软件中了，如下图所示。 3）点击Calcul(计算)>Trianguler(三角网)，点击“确定”按钮即可。4）点击Calcul(计算)>Courbesdeniceau(等高线)，这样就生成我们需要的三角网和等高线了。5）等高线生成完毕后，可以关此页面了，点击Fichier(文件)>Fermer即可。3.2新建平面(.DAP) 3.2.1打开新建页面，操作步骤：点击Fichier(文件)>Nouveau(新建)>ConceptionPlane(.dap)点击“OK”，在出现的界面中输入：kmlgonglu，点击“打开按钮，再点击“确定”。3.2.2打开等高线 在出现的界面中，点击Fichier(文件)>Fonddeplan(等高线)>Ouvrir(打开)，选择kmlgonglu.SEG文件，再点击“打开”按钮。在出现的界面中，点击“鼠标右键”，在出现的选项中点击“ZoomTout”选项，显示平面图。3.2.3路中轴线设计在出现的界面中，点击Qutile（工具）>Lireunfichierdecommandes>Executer>读入“脚本一”，在出现的界面中选择已经编辑好的PINGMIANSHUJU.CAP。 点击“打开”按钮，系统会自动把已经编辑好的平面数据读入系统内，紧接着会出现另一个界面，在文件名位置输入：kmlgonglu。点击“保存”，再点击“确定”按钮，又出现一个界面，上面一行是指文件保存的路径，下面一行是需要我们输入的工程项目名称，例如我们输入：kmlgonglu-lot2，再点击“OK”即可。紧接着点击“QUI”按钮，最后生成以下界面。 从上面的界面中可以看出，我们在海地软件中已经形成的平面线形现在已经在PISTE软件中被生成成功。所有的交点、圆曲线、回旋线等均已经生成。3.2.4创建剖面，操作步骤：点击Calcul(计算)>Tabulation(表格)>Avaccreationdeprofils(创建剖面),在出现的对话框中选择生成的路中线，选中后点击“OK”，再点击“Exécuter”(执行)按钮。在出现的对话框中，点击“保存”此时系统会自动保存，保存路径与主路径一致。 点击“确定”，紧接着在出现的对话框中点击“OK”，此时系统会自动保存，保存路径与主路径一致。紧跟着点击“QUI”按钮即可。 3.2.5保存，操作步骤：点击Calcul(计算)>Tabulation(表格)>Avezmiseujour(保存)>Enter(回车)，在出现的对话框中选择生成的路中线，选中后点击“OK”，最后点击Enter(回车)，紧接着点击“确定”按钮即可，这样平曲线在PISTE里就做完了，点击Fichier(文件)>Fermer（关闭）即可。3.3超高计算3.3.1打开已保存的PIS文件，操作步骤：点击Fichier(文件)>Ouvrir(打开)>ConceptionTransverale(.pis) 点击“OK”按钮，出现以下界面，选择上面已经生成的kmlgonglu.PIS文件，点击“打开”按钮，又会出现一个界面，直接点击“OK”按钮即可。 3.3.2超高计算，操作步骤如下：1）点击Calcul(计算)>Devers(超高)>Calculer(计算)>Rechercheauto(自动搜索)出现以上界面后，点击Calculer(计算)>Rechercheauto(自动搜索)，选择符合工程项目要求的选项，然后点击“OK”按钮。 2）点击Calculer(计算)>Calculer(计算)，出现以下界面，查看超高计算是否合理，最后点击“OK”即可。3）保存超高计算文件，点击Fichier(文件)>Sauver(保存)，在出现以下界面后，点击“保存”按钮即可。紧接着点击“确定”按钮，最后就可以点击“Fermer”（关闭）。 3.4新建地面高3.4.1点击Fichier(文件)>Ouvrir(打开)>ConceptionTransverale(.pis)3.4.2点击Calcul(计算)>Trrain(地面线)，出现以下界面。 3.4.3读入地面线点击Qutils(工具)>Interpoler(读入)>semisPTL>按F5键(显示地面线)，出现如下界面。还有一种方法把原地面线读进来，就是上面所说的测量横断面是测平距、高差或高程。但这种方法必须把测量数据在Excel中把平距、高差（程）编辑成PISTE软件识别的脚本格式，注意：编辑成PISTE脚本时，左边的平距前加个负号“-”而右边就不需要加了。在Excel中编辑好后再复制到记事本中，命个名就可以了，需要的时候直接读进去就行了。这里就不再详谈。 3.4.4地面线显示出来后就可以关闭此页面了，点击Fichier(文件)>“Fermer”（关闭）。3.5新建纵断面(.dpl)3.5.1打开新建页面，操作步骤：点击Fichier（文件）>Nouveau(新建)>ConceptionLongitudinale(.dpl)，出现以下界面，点击“OK”按钮。在出现的对话框内输入：kmlgonglu，然后点击“打开”按钮，紧接着按“确定”按钮。 3.5.2导入地面高文件，操作步骤：点击Fichier(文件)>ProjetPiste(Piste项目)>Ouvrir(打开地面高)，点击“打开”按钮，出现以下界面。3.5.3读入“脚本二”点击Qutils(工具)>Lireunfichierdecommandes>Executer（执行）>读入“脚本二”（ZONGDUANMIAN.CPL）是我们用海地软件做好的纵断面文件，用海地软件做好后，我们再把它编辑成PISTE能够识别的文件。 点击“打开”按钮，PISTE会自动生成纵断面文件，出现以下的界面，纵断面的所有元素都已经显示。3.5.4保存纵断面设计文件，操作步骤：点击Calcul(计算)>Tabulation(表格)>Avecmiseujour(保存纵断面文件)>Enter(回车)>“Fermer”（关闭）。到这步，我们就已经完成平面中线和纵断面设计工作，接下来我们就要设计典型断面（海地里说的帽子定制），典型断面设计好后，再把它读入就行了。3.6创建典型断面 3.6.1打开典型断面对话框，操作步骤：点击Fichier(文件)>Nouveau(新建)>ProfilsType(.typ)（典型断面），出现以下界面，点击“OK”按钮。在出现的界面中，文件名位置输入：kmlgonglu，然后点击“打开”按钮，在出现的界面中输入典型断面（海地里说的帽子）的名称，注意只能是输数字或拼音，不能输中文。 3.6.2创建典型断面写一个新建典型断面的名称，例如A、B、C、D等等>Creer（新建），这样我们就有新建典型断面的页面了，有以下内容：3.6.2.1Plate-Forme-平台，打开“Plate-Forme”对话框后，在出现的选项中输入项目参数，最后点击“OK”按钮。1）Chaussee-路面宽度2）Accotement-路肩宽度S:表示相对水平位置配置文件中的轴 H：对文件草案通过计算纵向滑移配置文件定义的IJ:双模终端半概况D:超高0>表示左边<0表示右边Terre-pleincentral:中央分隔带,3.6.2.2Deblai-挖方典型断面，打开“Deblai”对话框，在出现的选项中输入项目参数，最后点击“OK”按钮。1）H-高度2）L-长度H:挖掘横断面的高度L:每段的设计长度P:每段的倾斜度（>0上坡的每段；<0下坡的每段）E:每段开始后，该基础的最小深度线3）P-坡度3.6.2.3Remblai-填方典型断面，打开“Remblai”对话框，在出现的选项中输入项目参数，最后点击“OK”按钮。1）H-高度2）L-长度3）P-坡度 3.6.2.4Assise-结构层，打开“Assise”对话框，在出现的选项中输入项目参数，最后点击“OK”按钮。1）AssiseSous-结构层厚度（从行车层往下算起）2）AssiseSousAccotement-路肩范围内的结构层E-结构层厚度L-路肩宽度P-路肩横坡 3.6.2.5Forme-底基层（路面），打开“Forme”对话框，在出现的选项中输入项目参数，最后点击“OK”按钮。1）FormeSous-底基层厚度（从行车层往下算起）2）FormeSousAccotement--路肩范围内的底基层E-底基层厚度L-路肩宽度P-路肩横坡3.6.2.6Base-基层（路面），打开“Base”对话框，在出现的选项中输入项目参数，最后点击“OK”按钮。1）BaseSous-基层厚度（从行车层往下算起）2）BaseSoueAccotement-路肩范围内的基层E-基层厚度L-路肩宽度P-路肩横坡 这样我们就做完典型断面了，实际有更多参数，但只要填写以上的参数就够可以了，根据典型断面一一调整这些参数。做完典型断面就可以关此页面>Fermer（关闭）。根据需要可设计多种典型断面，比如每一种排水沟做一种典型断面，那样用起来就比较方便。3.7读入典型断面（相当于海地软件里面的带帽子）3.7.1打开典型断面（相当于打开帽子），操作步骤：点击Calcul（计算）>Projet（设计），这样就打开了带帽子的页面，点击“打开”，再点击“确定”按钮，出现以下界面。 3.7.2在左边的对话框中输入已经创建好的典型断面（帽子）的内容，格式举例如下：1AB1011AA100…………注意：1、2……数字是横断面序号；A、B…………为我们设计的典型断面名称。例如：1AB10的意思是从第1个横断面到第10个横断面，左边带帽子A，右边带帽子B；11AA100的意思是从11-100横断面，左右两边都是带帽子A3.7.3计算，操作步骤：带完帽子后点右中的CalaulerLaZone（计算）>OK，最后点击“确定”按钮，出现以下界面，横断面就做出来了。 到这里，我们就完成了横断面的设计（相当于海地软件里面的带帽子结束），接下来我们就可以设置出图了。3.8出图3.8.1出图之前我们先行进纸张、线性等的设置，操作步骤：点击Qutile（工具）>Configurationdestraceurs（绘图配置）出现以下对话框，选择dxfbinaire绘图仪器。 打开对话框点击Configurer（配置）>Formatsusuels>paysage（纸张）>Plumes（画笔），在出现的画笔界面中选择所需要的画笔数量以及画笔颜色。设置完后点击“OK”按钮，最后点击“Fermer”关闭，这样我们就设置完了各种线的特性，接下来就可以出图了。3.8.2生成横断面图，操作步骤：点击Sorties(输出)>Dessin（制图）>ProfilsenTravers(输出横断面)>Dessiner(制图显示)，这时就显示出横断面图，在出现的界面中选择所需要的选项，在前面打“√”，选完后再点击Dessiner(制图显示)就可以看到横断面图了，如果显示的横断面图不符合要求还可以返回再做修改，最后点击“保存”就可以了，保存的文件格式为.DXF，使用时保存CAD格式就行了。 3.8.3生成平、纵缩图，操作步骤：点击Sorties(输出)>Dessin（制图）>TraceCombine（平、纵缩图），出现以下界面。 在出现的界面中有：“Traceenplan”（平面图）和“Profilenlong”（纵断面图）两个按钮，先点击“Traceenplan”打开平面图界面，选择我们需要的项，在项的前面打“√”，完后点击“OK”按钮，关闭平面图选项框。然后再点击“Profilenlong”打开纵断面界面，选择我们需要的项，在项的前面打“√”，完后点击“OK”按钮，关闭纵断面选项框。 在以下界面中，点击“pag.Auto”按钮，继续在出现的界面中点击“OK”按钮，最后点击“Dessiner”（制图显示）按钮，我们设计的平纵缩图就完全显示出来了，看下图。 到这里，我们就完成所有的设计工作，如果在使用的过程中还遇到困难，那我们还可以查看法语版的使用说明。
