人行天桥施工技术管理工作指南 16页

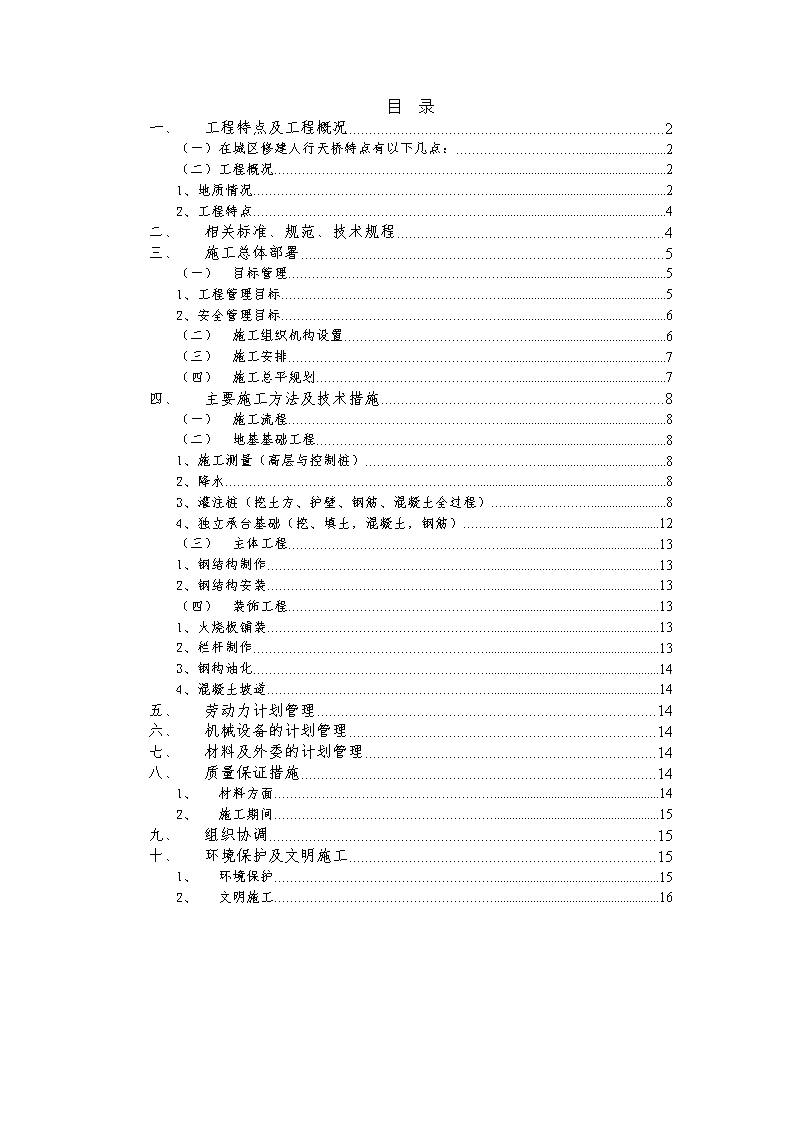

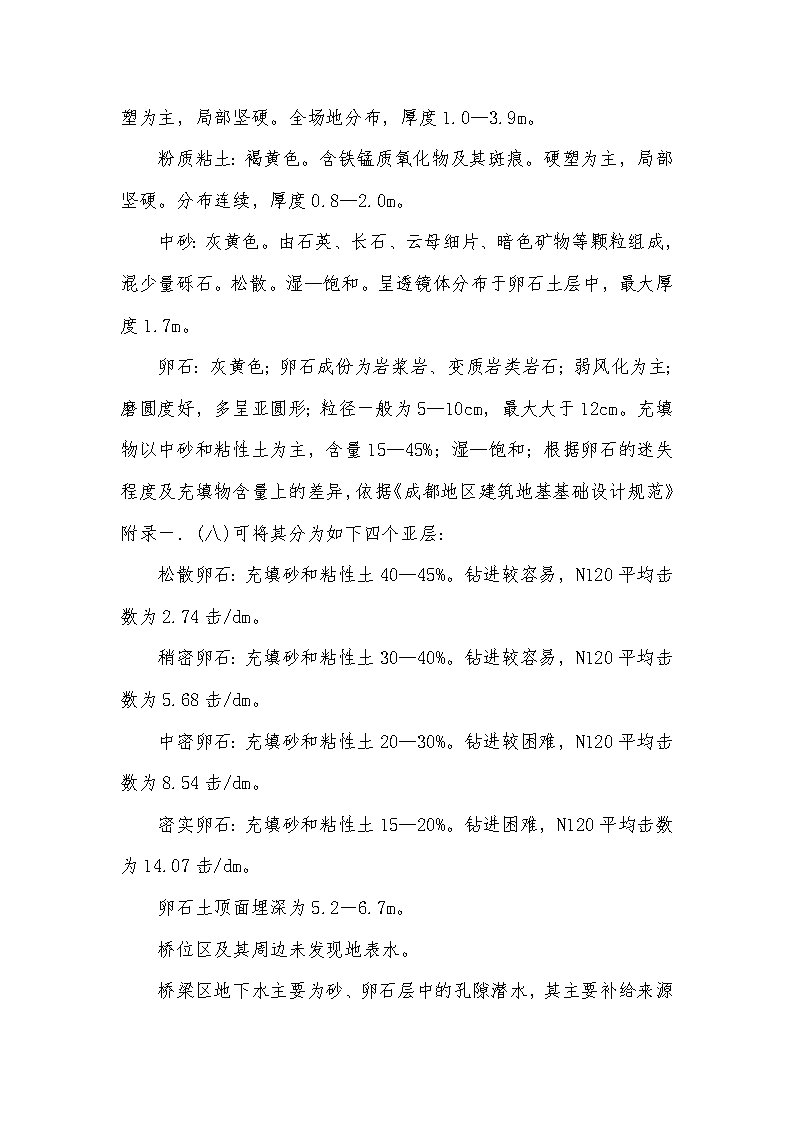

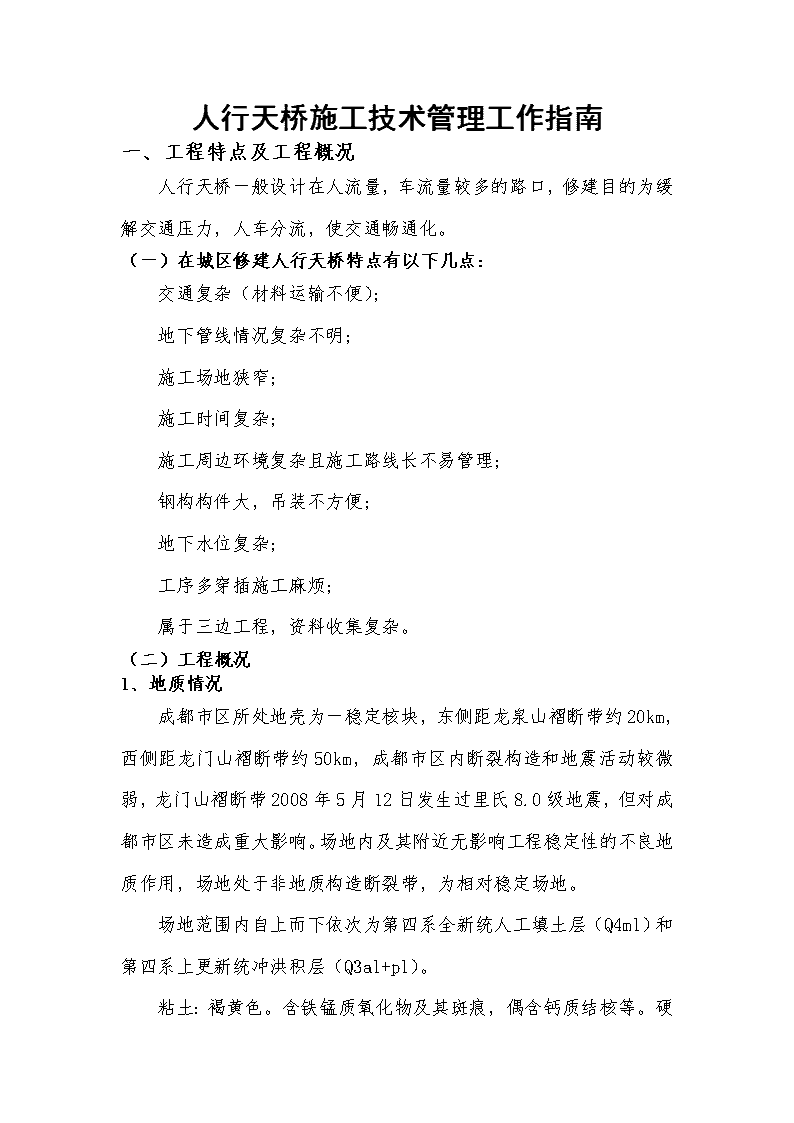

目录一、工程特点及工程概况2（一）在城区修建人行天桥特点有以下几点：2（二）工程概况21、地质情况22、工程特点4二、相关标准、规范、技术规程4三、施工总体部署5（一）目标管理51、工程管理目标52、安全管理目标6（二）施工组织机构设置6（三）施工安排7（四）施工总平规划7四、主要施工方法及技术措施8（一）施工流程8（二）地基基础工程81、施工测量（高层与控制桩）82、降水83、灌注桩（挖土方、护壁、钢筋、混凝土全过程）84、独立承台基础（挖、填土，混凝土，钢筋）12（三）主体工程131、钢结构制作132、钢结构安装13（四）装饰工程131、火烧板铺装132、栏杆制作133、钢构油化144、混凝土坡道14五、劳动力计划管理14六、机械设备的计划管理14七、材料及外委的计划管理14八、质量保证措施141、材料方面142、施工期间15九、组织协调15十、环境保护及文明施工151、环境保护152、文明施工16 人行天桥施工技术管理工作指南一、工程特点及工程概况人行天桥一般设计在人流量，车流量较多的路口，修建目的为缓解交通压力，人车分流，使交通畅通化。（一）在城区修建人行天桥特点有以下几点：交通复杂（材料运输不便）；地下管线情况复杂不明；施工场地狭窄；施工时间复杂；施工周边环境复杂且施工路线长不易管理；钢构构件大，吊装不方便；地下水位复杂；工序多穿插施工麻烦；属于三边工程，资料收集复杂。（二）工程概况1、地质情况成都市区所处地壳为一稳定核块，东侧距龙泉山褶断带约20km，西侧距龙门山褶断带约50km，成都市区内断裂构造和地震活动较微弱，龙门山褶断带2008年5月12日发生过里氏8.0级地震，但对成都市区未造成重大影响。场地内及其附近无影响工程稳定性的不良地质作用，场地处于非地质构造断裂带，为相对稳定场地。场地范围内自上而下依次为第四系全新统人工填土层（Q4ml）和第四系上更新统冲洪积层（Q3al+pl）。 粘土：褐黄色。含铁锰质氧化物及其斑痕，偶含钙质结核等。硬塑为主，局部坚硬。全场地分布，厚度1.0—3.9m。粉质粘土：褐黄色。含铁锰质氧化物及其斑痕。硬塑为主，局部坚硬。分布连续，厚度0.8—2.0m。中砂：灰黄色。由石英、长石、云母细片、暗色矿物等颗粒组成，混少量砾石。松散。湿—饱和。呈透镜体分布于卵石土层中，最大厚度1.7m。卵石：灰黄色；卵石成份为岩浆岩、变质岩类岩石；弱风化为主；磨圆度好，多呈亚圆形；粒径一般为5—10cm，最大大于12cm。充填物以中砂和粘性土为主，含量15—45%；湿—饱和；根据卵石的迷失程度及充填物含量上的差异，依据《成都地区建筑地基基础设计规范》附录一．(八)可将其分为如下四个亚层：松散卵石：充填砂和粘性土40—45%。钻进较容易，N120平均击数为2.74击/dm。稍密卵石：充填砂和粘性土30—40%。钻进较容易，N120平均击数为5.68击/dm。中密卵石：充填砂和粘性土20—30%。钻进较困难，N120平均击数为8.54击/dm。密实卵石：充填砂和粘性土15—20%。钻进困难，N120平均击数为14.07击/dm。卵石土顶面埋深为5.2－6.7m。桥位区及其周边未发现地表水。 桥梁区地下水主要为砂、卵石层中的孔隙潜水，其主要补给来源为大气降水及区域地下水。砂、卵石层为主要含水层，具较强的渗透性。本工程勘察期间为平水期，场地内地下水位为3—4m。2、工程特点工程主桥基础多为桩基础，桩径为1000mm，桩长9—12m，无扩大头，桩身嵌入卵石层5m。如条件能够满足也可为扩大浅基础，平面尺寸2000×3500mm，埋深2.173m，承载力要求不低于180kpa。副桥条件满足时多为扩大浅基础，平面尺寸2000×2000mm，埋深分别为1.689m与1.764m承载力不小于120kpa，扩大基础基底承载力不满足要求时，进行换填处理。不能满足时采用桩基，桩径为1000mm，桩长6m左右，无扩大头，桩身嵌入卵石层2m。主体为钢结构。天桥总宽为4.5m，按连续箱型梁设计，桥跨布置为35m。桥梁上部结构17.5m+17.5m两跨连续箱梁，梁高0.9m，顶宽4.5m，底宽4.5m，底宽2.0m。。整个天桥共布置2个过街梯步，宽3m，坡度1：4；2个过街梯道，宽3m，坡度1：2。桥面设置1.0%纵坡，1.0%横坡。砼采用商品砼，钢筋、钢结构等材料采用外加工，制作地点为成都市西河镇五冶结构制作厂，运至距离约30公里的天桥施工现场进行吊装到位。一、相关标准、规范、技术规程《建筑地基处理技术规范》JGJ79-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑机械使用安全操作规程》JGJ33-2001《钢筋焊接及验收规程》JGJ18-2003 《施工现场临时用电安全技术规范》JGJ46-2005《混凝土泵送施工技术规程》JGJ/T10-1995《工程测量规范》GB50026-2007《建筑与市政降水工程技术规范》（JGJ/T111-98）《城市人行天桥与人行地道技术规范》JJ69-95《钢结构设计规范》GB50017-2003《建筑钢结构焊接技术规程》（JGJ81-2002）《气体保护焊用碳钢、低合金钢焊丝》（GB/T8110-1999）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《钢结构用高强度大六角头螺栓、大六角螺母、垫圈型式尺寸与技术条件》GB1228-1231-2006《城市桥梁设计准则》CJJ11-93《建筑桩基技术规范》JGJ94-2008《建筑基坑支护技术规程》JGJ120-99《混凝土结构工程施工质量验收规范》GB50204-2002《建筑地基基础工程施工质量验收规范》GB50202-2002《城市测量规范》CJJ8-99一、施工总体部署（一）目标管理1、工程管理目标 我们将以优质、高速、服务周到地完成该工程的施工。根据本工程特点，我公司若能中标，将把本工程列为公司本年度的重点工程项目组织施工，做到技术上高度重视、组织上全面落实，管理上力求先进。确保工程质量及工期、安全等主要技术指标要求，并确定以下管理目标：①质量目标该工程项目的建设无论对建设单位还是施工单位都具有极其重要的影响和意义。我公司将本着建“精品”工程的指导思想来建造该项工程，展现我们施工企业的风采。工程施工的质量目标为：合格。②工期目标确保合同承诺的工期实现，与设计院、建设单位密切配合，及时组织已完分部工程的验收，保证下道工序及时插入进行施工，确保工程的总工期的顺利实现，确保在绝对工期50天内完成合同的工程内容。2、安全管理目标施工安全目标：施工无重大伤亡事故，轻伤事故率小于2‰，消防无火警事故，治安达标，消除“六害”行为。严格按建设部“一标准三规范”精心组织施工。文明施工目标：按建设部《文明施工十条标准》要求，达到企业文明施工样板工地标准，并满足市建管局关于创标准化文明施工现场的要求。（一）施工组织机构设置 公司主管经理项目部经理项目部副经理项目部质检员公司工程部项目技术负责人项目部资料员施工负责人材料负责人施工班组及专业分包市质监站监理、甲方（一）施工安排在进场之前就应该考虑各种因素，对工程中可能产生的影响施工的各种问题进行分析，拿出与之相对应的处理办法。考虑好各工序的进场时间，做到有工作面时及时插入施工，确保工期履行。（二）施工总平规划以满足施工要求，便民不扰民为基本要求。在条件允许的情况下可以考虑将围栏搭设的尽可能的宽。并且必须考虑在施工过程中要经常拆除搭设，围栏施工就必须做到简单，牢固，易搭易拆，不易损坏且不得阻碍交通。办公地点必须设置在施工地点最近的地方。 在施工期间，围栏因为不断的拆除搭设，不可避免的遭到损坏和被污染，因此在施工期间为围护企业形象需要派专人对其进行维护清洁。施工前期的电源和施工用水必须妥善考虑，前期电源不到位和施工期间用水是一大难题。一、主要施工方法及技术措施（一）施工流程施工准备搭设围栏测量放样井点降水基础探坑、土方开挖基础砼浇筑钢管柱、桥身安装桥面铺装和栏杆安装路面恢复（二）地基基础工程1、施工测量（高层与控制桩）在施工中要派专人和设计、甲方进行沟通联系，对现场出现的影响桥定位的问题及时解决处理。施工测量人员及时跟进对设计、甲方意见进行复核放线指导施工，并且形成文字资料便于签证。2、降水应该全部考虑降水，在前期根据地勘报告考虑降水技术措施。根据渗水系数，地质资料及周边环境进行计算。按照最不利因数进行考虑计算。再根据现场实际情况进行优化。降水应该就近选择市政雨水井进行排放。降水施工中必须监测出砂量，这对后期选择桩成孔时技术措施提供技术参数。3、灌注桩（挖土方、护壁、钢筋、混凝土全过程）根据具体情况选择不同的成孔方式。（在地质情况良好，降水条件能够满足，工期允许 的情况下可以采取人工挖孔桩；在降水不能满足要求或者地下有大量流沙，工期不允许的情况下可以采取机械成孔）。各成孔方式有各的优缺点：人工挖孔桩孔成型易于控制，使用机具少，占地面积小，便于施工，保证质量。钻孔灌注桩变水下作业为水上作业，简化施工设备，增加施工适用性，施工技术要求高，每个工序有较高的质量要求，要求连续施工，一气呵成。A、人工挖孔桩挖孔桩主要注意以下几点：①支撑护壁支撑形式视土质、渗水情况、工期、工地条件而定。②孔内排水根据渗水量确定排水方法。③孔底扩孔扩底为大桩头形式增加承载力。④通风照明B、钻孔灌注桩主要工序技术要求①埋设护筒其作用是保护孔口不塌，固定桩位起导向作用，隔离地面水，并保持筒内水头高度形成向外水压，防止坍孔。现在多用钢与钢筋混凝土护筒，护筒埋设位置要准确，筒底四周用粘土夯填，护筒底不得漏水跑浆。②泥浆配置 隔断孔内外水流，防止坍孔；悬浮钻渣，润滑钻头减少阻力。泥浆是粘土和水的拌合物要求粘土悬浮性强，并备用足够的用量。③成孔工艺按泥浆循环流程分为正循环成孔和反循环成孔；根据地质情况不同还有冲击成孔和冲抓成孔。成孔是钻孔灌注桩最关键的时刻，最易出事故。钻孔过程中要随时检查进尺和图纸情况，做好记录，当发现孔内水位骤降并有气泡上升，或者出土量显著增加而不进尺，钻机负荷增加埋钻时表明已经坍孔。发现坍孔要立即停钻，摸清坍孔位置及原因，可采用胶泥块钻抹或回填粘沙石后重钻。④检查清孔钻孔达设计标高后要立即进行终孔检查，测出淤泥厚度。不设计要求应进行清孔。目的是减少空地沉淀土层厚度，提高桩尖承载力，保证混凝土浇筑质量。⑤下钢筋笼钢筋笼预先制作好，满足施工质量要求，可分段制作，按规范错开接头，起吊要对中，不要碰瘫孔壁保证保护层均匀。⑥灌注混凝土采用导管法灌注混凝土，要求联系作业不间断，导管小段埋入混凝土中1~1.5m，初始灌注混凝土要有足够的数量： 灌注混凝土须注意：要随时记录、量测孔内混凝土标高与导管埋入混凝土的长度，提升导管不可过猛，保证导管下端一直埋在混凝土中1~1.5m，以免发生段桩，防止钢筋骨架上浮。灌注混凝土控制标高比设计标高预加一定高度，这部分予以凿除保证桩顶质量。另外在混凝土灌注时，要采取措施将泥浆引入泥浆池保证施工清洁。C、成孔方法适用范围附表 4、独立承台基础（挖、填土，混凝土，钢筋）土方在开挖工程中在有空间允许的情况下可以预留足够的回填土方避免二次买土回填。土方开挖需根据土质情况和现在实际情况选择放坡坡度。基坑深度太大时需要加设平台等辅助措施。土方外运距离较远，外运时间只能在晚上才能外运。根据图纸要求在开挖时要准确定位，避免少瓦、超挖，扰动地基土。换填部位需要做好文字资料做好签证。回填时在监理甲方的见证下分层回填夯实。考虑到现场施工场地狭窄一般均选择在外加工好后运至现场绑扎安装（在外加工钢筋就要注意钢筋的加工质量和原材质量）。混凝土采用商品混凝土。 （一）主体工程1、钢结构制作2、钢结构安装（二）装饰工程1、火烧板铺装桥面铺装首先必须确定好标高，坡度，然后根据设计要求进行排版。排版结束后再进行铺装施工。涉及到施工用水比较麻烦必须妥善安排用水和保证铺装质量。施工完毕后还必须有成品保护时间及技术间隙时间。2、栏杆制作A、栏柱形栏杆有立柱式、无柱式、护壁式三种，一般采用不锈钢、铝合金、铸铁以及钢筋混凝土栏杆等。栏杆由扶手、地袱、端柱、中柱、栏心立柱组成。栏心柱有直线型、曲线型、折线行和直线加装饰型等。B、栏花型由扶手、地袱、端柱、中柱、栏心花饰组成。材料是石质、混凝土等。C、栏杆施工栏杆制作除不宜在现场加工的构件外一般均采取在现场进行制作安装，这样才能更好的根据桥体实际情况进行安装。施工应该从一端柱开始向另一端顺序安装。地袱为预制构件安装在施工时应挂好边线，保持外形整体直顺、圆滑、美观。安装容易出现质量问题的主要是焊接方面和打磨方面以及整体性方面。 3、钢构油化4、混凝土坡道混凝土均采用商品混凝土，在施工前必须将坡道桥体清理干净，并洒水湿润，控制好标高线及坡度要求。施工完后必须养护到位。容易出现的问题是混凝土强度不够，坡道线不平直，坡道开裂，坡道坡度不够趟水，保护不到位被破坏。一、劳动力计划管理首先必须派驻对施工工艺流程极其熟悉的管理人员，对各工艺所需人员做到心中有数。施工人员必须准备到位，一到某工序插入的时候有足够的人员进入施工。如有必要还需要准备补充人员，一旦正在施工的人员无法满足施工要求，要有人员进行补充施工。避免人员准备不充分，造成工期延误。二、机械设备的计划管理在施工前必须对整个工程进行分析，对工程中可能用到的所有机械设备列一个清单进行准备进行统一管理调配，在什么阶段时候机械设备需要进场必须心中有数才能够及时进场。在准备机械时必须对机械设备的性能等进行了解准确才能更好的为施工服务。三、材料及外委的计划管理在施工前按照工程的初步预算的80%进行备料，如果是外委的必须先对外委单位进行考察，外委单位必须是诚信单位，有足够的加工能力和供应能力。对全部外委的项目必须不定期对其的加工进度进行检查督促。四、质量保证措施1、材料方面设置专职质检员对各品种的材料进场进行检查其原材质保资料 ，并按照规范抽样复检；在外委加工中专职质检员不定期到外委加工厂进行检查，防止加工厂调包获降低质量要求进行加工，并对加工完的送至现场的材料进行再次检查验收。1、施工期间在施工期间，质检员进行全程监控并对发现的问题及时向工长和技术总工进行通报，要求做出整改措施，并对其整改成果予以随时检查验证。如不合格行使质量否决权，不予进行下到工序施工。对施工期间需要留置试件的各子项，提醒项目部进行留置。二、组织协调因此类工程大多数均为三边工程，因此派驻此类工程的项目部管理人员均应具备相应的技术施工能力。才能在施工中对产生各种技术施工问题能够及时的解决和沟通解决。还需要设置专门人员对外组织协调。因此类工程牵扯太广，部门太多，人员复杂。三、环境保护及文明施工此类工程均处于城市闹市区，处于车流量，人流量较多的地方，是城市文明的窗口，必须保证施工现场清洁整齐。1、环境保护环境保护也就是对施工过程中产生的噪声污染、废气污染、水污染、空气污染和固体废弃物污染进行清理改进，减少排放。在施工中做到定时洒水清洁减少扬尘；施工尽量采取满足施工要求的低噪声以及低排放机械设备；对易挥发污染的液体专人保管使用，收集，对固体废弃物进行集中收集，集中外运放置处理；对易造成水污染的油漆等物品集中放置，远离水流经过的地方。 1、文明施工首先对现场施工平面布置方面必须整洁美观，围挡整齐划一，牢固无破损，建渣无外泄。因此在施工中必须设置专人进行保洁，施工必须做到工完料清。在施工作业后及时对外泄、撒漏的建渣及时清理外运，做到白天围挡外无建渣，整洁美观。还需采取安全措施，保证足够的安全资金投入，保证施工安全。
