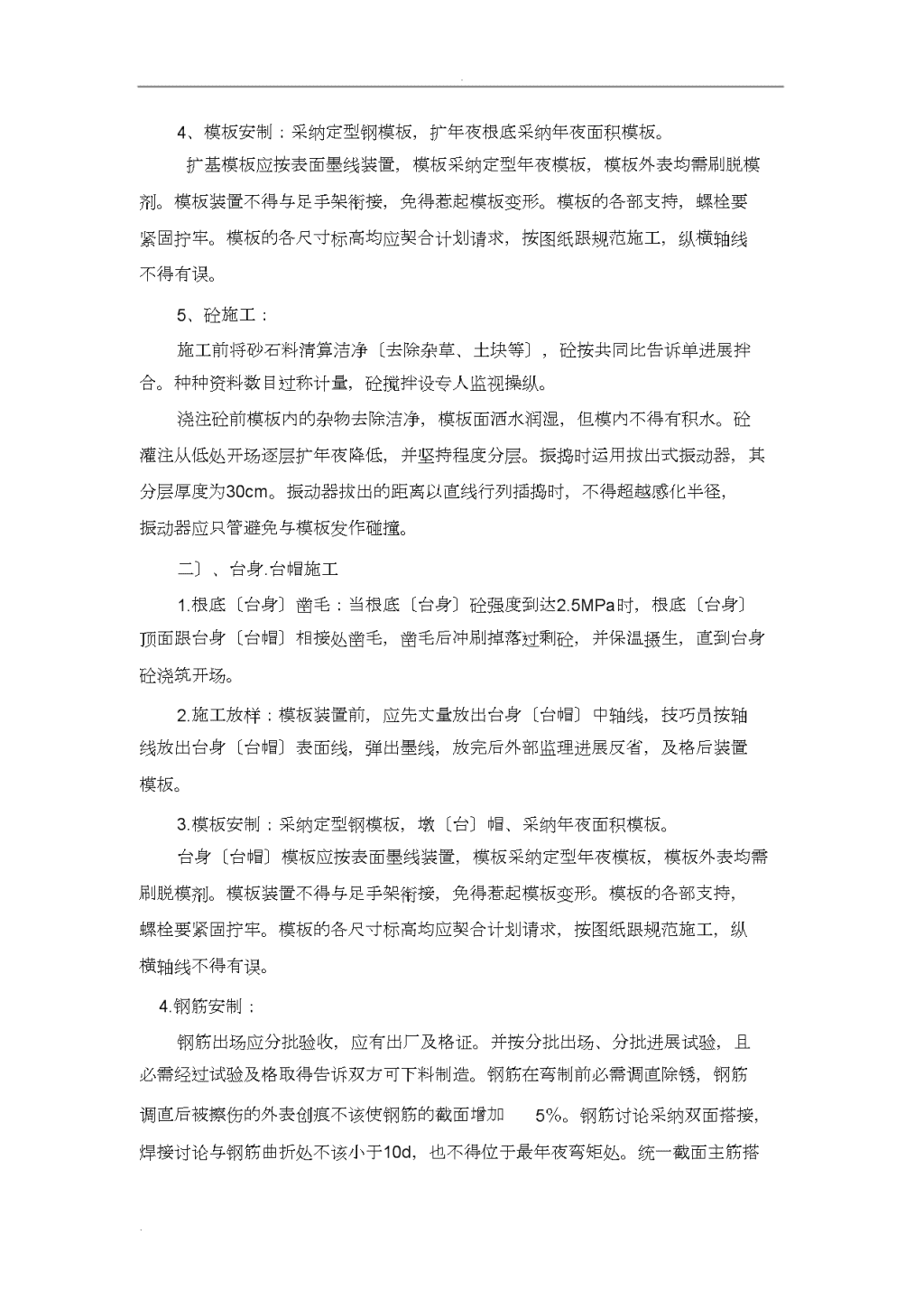

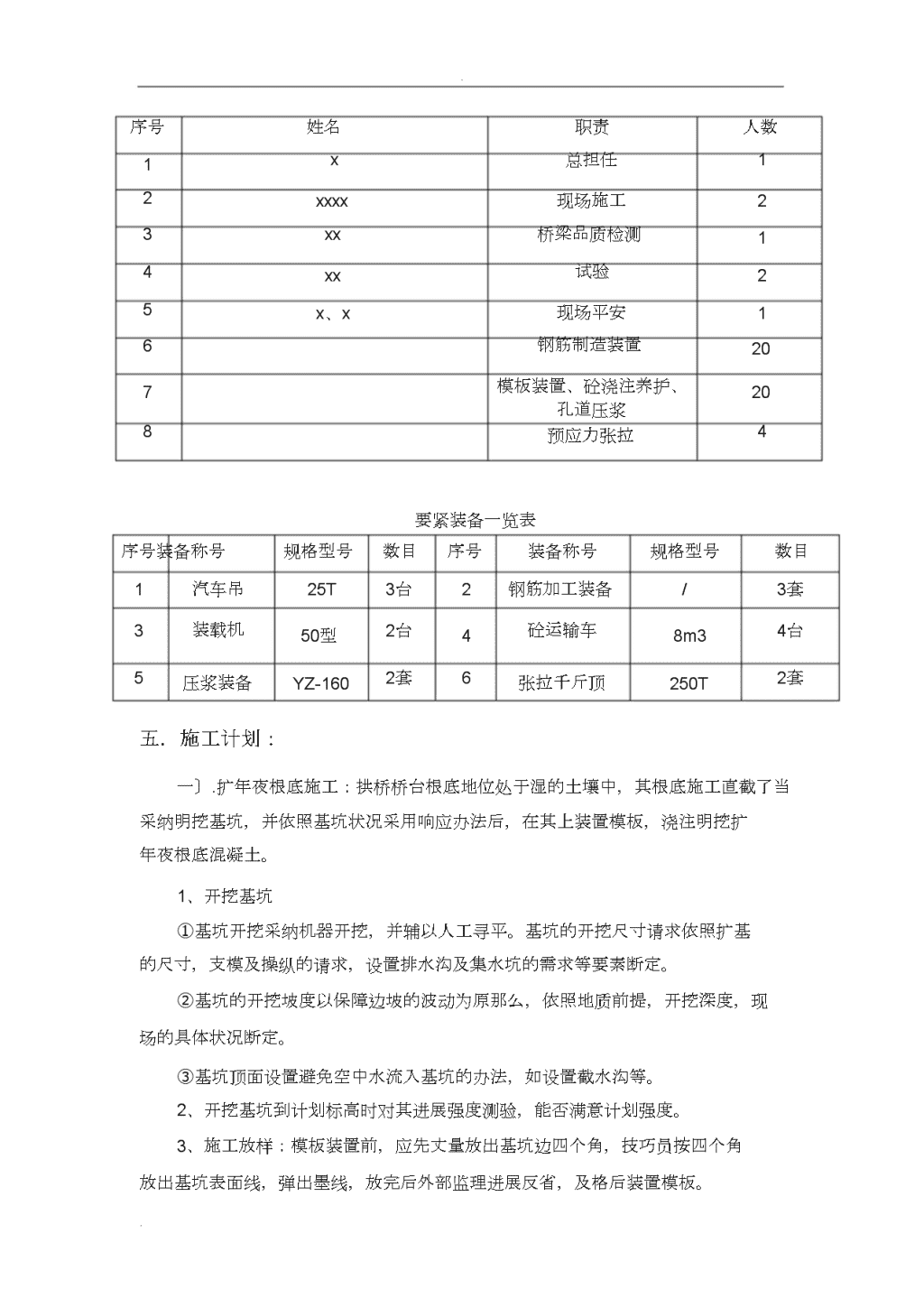

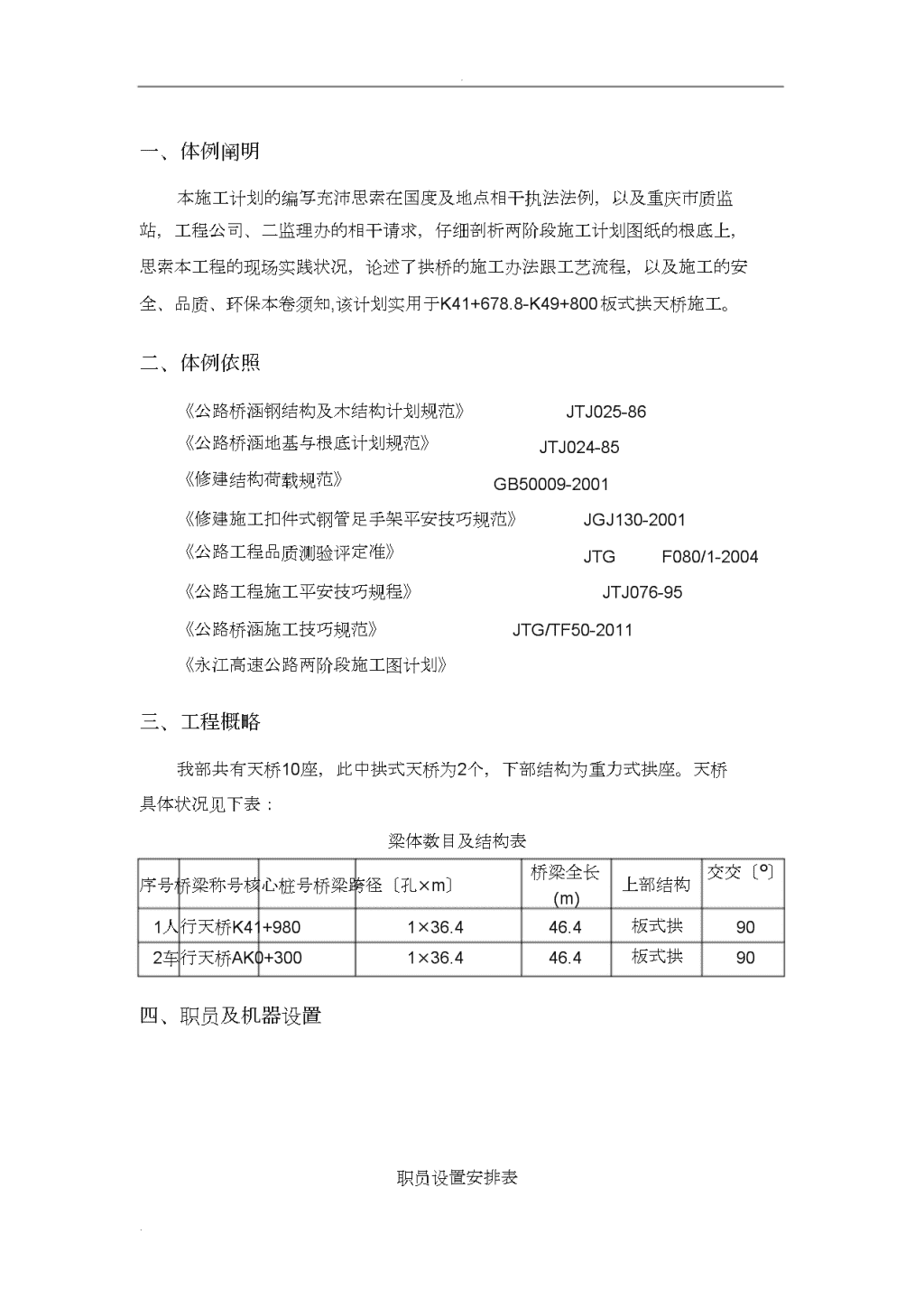

.一、体例阐明本施工计划的编写充沛思索在国度及地点相干执法法例，以及重庆市质监站，工程公司、二监理办的相干请求，仔细剖析两阶段施工计划图纸的根底上，思索本工程的现场实践状况，论述了拱桥的施工办法跟工艺流程，以及施工的安全、品质、环保本卷须知,该计划实用于K41+678.8-K49+800板式拱天桥施工。二、体例依照《公路桥涵钢结构及木结构计划规范》《公路桥涵地基与根底计划规范》《修建结构荷载规范》JTJ025-86JTJ024-85GB50009-2001《修建施工扣件式钢管足手架平安技巧规范》《公路工程品质测验评定准》JGJ130-2001JTGF080/1-2004《公路工程施工平安技巧规程》JTJ076-95《公路桥涵施工技巧规范》JTG/TF50-2011《永江高速公路两阶段施工图计划》三、工程概略我部共有天桥10座，此中拱式天桥为2个，下部结构为重力式拱座。天桥具体状况见下表：梁体数目及结构表桥梁全长交交〔°〕序号桥梁称号核心桩号桥梁跨径〔孔×m〕上部结构(m)1人行天桥K41+9802车行天桥AK0+3001×36.41×36.446.446.4板式拱板式拱9090四、职员及机器设置职员设置安排表. .序号姓名x职责总担任人数1123456xxxxxx现场施工桥梁品质检测试验21xx2x、x现场平安钢筋制造装置120模板装置、砼浇注养护、孔道压浆78204预应力张拉要紧装备一览表序号装备称号规格型号数目序号装备称号规格型号数目135汽车吊装载机25T3台2台2套2钢筋加工装备砼运输车/3套4台2套50型468m3压浆装备YZ-160张拉千斤顶250T五．施工计划：一〕.扩年夜根底施工：拱桥桥台根底地位处于湿的土壤中，其根底施工直截了当采纳明挖基坑，并依照基坑状况采用响应办法后，在其上装置模板，浇注明挖扩年夜根底混凝土。1、开挖基坑①基坑开挖采纳机器开挖，并辅以人工寻平。基坑的开挖尺寸请求依照扩基的尺寸，支模及操纵的请求，设置排水沟及集水坑的需求等要素断定。②基坑的开挖坡度以保障边坡的波动为原那么，依照地质前提，开挖深度，现场的具体状况断定。③基坑顶面设置避免空中水流入基坑的办法，如设置截水沟等。2、开挖基坑到计划标高时对其进展强度测验，能否满意计划强度。3、施工放样：模板装置前，应先丈量放出基坑边四个角，技巧员按四个角放出基坑表面线，弹出墨线，放完后外部监理进展反省，及格后装置模板。. .4、模板安制：采纳定型钢模板，扩年夜根底采纳年夜面积模板。扩基模板应按表面墨线装置，模板采纳定型年夜模板，模板外表均需刷脱模剂。模板装置不得与足手架衔接，免得惹起模板变形。模板的各部支持，螺栓要紧固拧牢。模板的各尺寸标高均应契合计划请求，按图纸跟规范施工，纵横轴线不得有误。5、砼施工：施工前将砂石料清算洁净〔去除杂草、土块等〕，砼按共同比告诉单进展拌合。种种资料数目过称计量，砼搅拌设专人监视操纵。浇注砼前模板内的杂物去除洁净，模板面洒水润湿，但模内不得有积水。砼灌注从低处开场逐层扩年夜降低，并坚持程度分层。振捣时运用拔出式振动器，其分层厚度为30cm。振动器拔出的距离以直线行列插捣时，不得超越感化半径，振动器应只管避免与模板发作碰撞。二〕、台身.台帽施工1.根底〔台身〕凿毛：当根底〔台身〕砼强度到达2.5MPa时，根底〔台身〕顶面跟台身〔台帽〕相接处凿毛，凿毛后冲刷掉落过剩砼，并保温摄生，直到台身砼浇筑开场。2.施工放样：模板装置前，应先丈量放出台身〔台帽〕中轴线，技巧员按轴线放出台身〔台帽〕表面线，弹出墨线，放完后外部监理进展反省，及格后装置模板。3.模板安制：采纳定型钢模板，墩〔台〕帽、采纳年夜面积模板。台身〔台帽〕模板应按表面墨线装置，模板采纳定型年夜模板，模板外表均需刷脱模剂。模板装置不得与足手架衔接，免得惹起模板变形。模板的各部支持，螺栓要紧固拧牢。模板的各尺寸标高均应契合计划请求，按图纸跟规范施工，纵横轴线不得有误。4.钢筋安制：钢筋出场应分批验收，应有出厂及格证。并按分批出场、分批进展试验，且必需经过试验及格取得告诉双方可下料制造。钢筋在弯制前必需调直除锈，钢筋调直后被擦伤的外表创痕不该使钢筋的截面增加5％。钢筋讨论采纳双面搭接，焊接讨论与钢筋曲折处不该小于10d，也不得位于最年夜弯矩处。统一截面主筋搭. .接数目不超越主筋数目的50%。在浇筑砼前，应答已装置好的钢筋进展反省，留意预埋主拱圈钢筋，填写检查记载，若有偏差应实时改正。在浇注砼时，应保障已装置好的钢筋不移位，在砼施工中不允许在钢筋下行走。5．混凝土施工：按砼共同比告诉单进展施工。种种资料数目过秤计量，砼搅拌设专人监视操纵。砼浇筑注延续进展，因故间歇时间不得超越同意间歇时间，在前层砼初凝前接着浇筑续层砼。否那么按施工缝处置。浇筑实现后盖并洒水摄生。,实时包裹覆三〕.主拱圈施工：主拱圈施工采纳举座支架施工，模板.拱架跟支架计划及施工须严厉依照〔〔公路桥涵施工技巧规范〕〕的有关条目进展施工。主拱圈施工时留意平安办法，采纳防就逮。1.施工放样：施工举座支架前对俩桥台支座进展施工放样，断定拱座地位，施工放样时要思索拱桥的预拱度，预拱度由主拱圈及拱架弹性下沉与非弹性下沉等要素断定，拱顶预拱度δ0按L/400预算，其余各点按二次抛物线调配。2.主拱圈模板应按拱圈坐标值进展装置，模板采纳木制轻型模板，主拱圈翼缘处采纳定型模板，模板外表均需刷脱模剂。模板装置不得与足手架衔接，免得惹起模板变形。模板的各部支持，螺栓要紧固拧牢。模板的各尺寸标高均应契合计划请求，按图纸跟规范施工，纵横轴线不得有误。3.钢筋安制：钢筋进厂验收及试验应契合请求，加工装置钢筋必定要按图纸施工，主拱圈钢筋加工时必定要跟台身预埋钢筋相焊接，焊接长度必定要依照施工规范施工，待浇注混凝土终了后使其成为无绞拱。在浇筑砼前，应答已装置好的钢筋进展反省，填写反省记载，若有偏差应实时改正。在浇注砼时，应保障已装置好的钢筋不移位，在砼施工中不允许在钢筋下行走。4、砼施工：种种资料数目过秤计量，砼搅拌设专人监视操纵。浇注混凝土时先对拱足处与台身联合部进展凿毛处置，并荡涤洁净，无效的与新混凝土联合。模板要进展洒水润湿，但模内不得有积水按砼共同比告诉单进展施工。浇注混凝土之前应预埋拱上延续梁钢筋及破墙钢筋，浇注混凝土时应沿主拱圈拱跨偏向进行分段浇注。分段施工应以能使拱架受力对称，平均跟变形小为原那么，拱式拱架设置在拱顶及拱足处。各段的接缝面应与拱轴线垂直，各分段应预留距离槽，其. .宽度为0.5-1.0。分段浇注时，各分段的混凝土应一次延续浇注终了，因故中缀时，应浇注成垂直于拱轴的施工缝；距离槽混凝土，应待拱圈分段浇注实现后且其强度到达75%计划强度跟联合面按施工缝处置后，由拱足向拱顶对称进展浇注。拱顶及俩拱足距离槽混凝土应最初浇注。封合龙温度满意计划请求，封合龙前用千斤顶施加压力的办法调剂拱圈应力，拱圈的强度应到达计划请求。混凝土浇注实现后强度到达85%以上时，方可卸落支架。每阶段均要进展施工不雅察，监控主拱圈的变形。在卸落主拱圈支架之前必需回填台后砂砾土，压实度应到达90%以上，方可卸架。5、混凝土摄生、拆模及回填混凝土浇注后要合时地进展摄生，避免混凝土开裂。混凝土到达拆模请求后再进展拆模。承台砼到达强度后，撤除模板，而后按计划请求回填承台。四〕破墙施工1.施工放样：模板装置前，应先丈量放出破墙地位，在施工前对其地位高程复测反省，技巧员按轴线放出破墙表面线，弹出墨线，放完后外部监理进展检查，及格后装置模板。2．模板装置：采纳定型钢模板。破墙模板应按表面墨线装置，模板采纳定型模板，模板外表均需刷脱模剂。模板装置不得与足手架衔接，免得惹起模板变形。模板的各部支持，螺栓要紧固拧牢。模板的各尺寸标高均应契合计划请求，按图纸跟规范施工，纵横轴线不得有误。3.钢筋安制：钢筋进厂验收及试验应契合计划请求，加工装置钢筋必定要按图纸施工，破墙钢筋加工时必定要跟主拱圈预埋钢筋相焊接，焊接长度必定要按照施工规范施工。在浇筑砼前，应答已装置好的钢筋进展反省，填写反省记载，若有偏差应实时改正。在浇注砼时，应保障已装置好的钢筋不移位，在砼施工中不允许在钢筋下行走。4、砼施工：浇注混凝土时先对墙底处与拱圈联合部进展凿毛处置，并荡涤洁净，无效的与新混凝土联合。模板要进展洒水润湿，但模内不得有积水。浇注前对预埋进展钢筋焊接，焊接长度应满意规范请求，浇注混凝土时应答称施工砼浇，筑注延续进展，因故间歇时间不得超越同意间歇时间，在前层砼初凝前接着. .浇筑续层砼。否那么按施工缝处置。浇筑实现后,实时包裹掩盖并洒水摄生。五〕空心板梁施工：1.采纳定型钢模板。2.钢筋绑扎及波浪管装置钢筋经测验及格后，在钢筋棚会合加工，台位上绑扎、焊接，其操纵次序符合《桥规》请求，波浪管先于钢筋牢固，在长度偏向上每隔80cm设置一个U型架，牢固波浪管，U型架点焊在钢筋上，波浪管讨论处外衣套管，并用胶带封口。3.砼浇筑钢筋模板任务终了后报请监理工程师反省，及格后浇筑砼。砼运用经监理工程师同意的原资料共同比，在拌跟站会合拌跟，采纳歪向分段，程度分层的办法，一次性延续浇筑。以附着式平板振动器为主，配以拔出振动器振捣，附着式平板振动器应依照灌筑次序分组设置开关，以到达无效的振捣，振动延续时间以砼获得精良的密实度、外表泛浆冒泡为度，振动器不克不及到达的地点以插杆振捣，施工中应增强不雅看，避免漏浆、漏振等景象发作。砼浇筑完后实时进展摄生。5、预应力钢绞线张拉施工预应力钢绞线跟锚具在运用前必需按有关规则进展抽检，须要时需进展预应力孔道摩阻试验。预应力筋穿束时，必需对预应力筋进展下料、编束，油泵跟千斤顶必需进展校验标定，以断定线拉力与油表的对应关联。穿束时用卷扬机牵引，后端用人工帮助，若有波浪管梗塞，需清算梗塞物，而后从新穿束。待砼强度到达计划强度80%落后展张拉功课，张拉用250T千斤顶2台。采纳油表读数与伸长量双操纵的办法。先将预应力筋拉到计划预应力б预应力筋上刻划暗号，接着开动油泵，两头同时拉到超越计划应力δK的10%，在k的105%，持荷2min，回油到δk并丈量如今的伸长量，与盘算值比拟拟能否在同意偏差范围内。其张拉次序为0→初应力→105%δk→δk锚固。一束拉完后看其断丝、滑丝状况能否在规则请求范畴，假定超越规范需从新穿束张拉，锚固时也要做暗号，避免滑丝。假如预应力钢绞线的伸长量与盘算值之差超越6%，要寻出缘故，重新进展校验跟测定预应力筋的弹性模量。张拉次序为：先底板、后腹板、再顶板对称进展。. .张拉终了稳地后，即进展孔道压浆。压浆前先用水冲刷孔道，再用高压风吹干。采纳水灰比为0.4～0.45的水泥浆，用活塞式压浆泵压浆，压浆时用0.7Mpa的恒压，延续注入浆液，浆液注满孔道时，塞住前排气孔，再进展一次补浆，使孔道内浆液密实。从拌跟水泥浆到开场向孔道压浆距离不超越30分钟，孔道压浆由上而下的次序进展。梁体寄存时应用吊车将梁体移到存梁场寄存。采纳吊车会合架设。六〕桥面铺装施工：首进步展丈量施工放样，种种资料数目过秤计量，砼搅拌设专人监视操纵。桥面铺装施工前应答延续板进展凿毛处置，有利于新老混凝土的联合。铺装桥面板钢筋时应依照图纸施工，焊接拱顶预埋钢筋。向外部监理报检浇注规范带，浇注桥面板之前丈量组应向核心试验报检，检测桥面规范带标高。而后向外部监理报检，经当时浇注混凝土。筑注延续进展，因故间歇时间不得超过同意间歇时间，在前层砼初凝前接着浇筑续层砼。否那么按施工缝处置。浇筑完成后,实时包裹掩盖并洒水摄生。七〕混凝土防撞墙施工：施工时丈量组先放出护栏线形，依照规范绑扎钢筋，钢筋应契合请求，绑扎终了后向外部监理报检，及格后装置模板，支模时必定要依照线形支模。浇注混凝土前向外部监理报检，及格后浇注混凝土。浇注砼前模板内的杂物去除洁净，模板面洒水润湿，但模内不得有积水。砼灌注从低处开场逐层扩年夜降低，并坚持程度分层。振捣时运用拔出式振动器，其分层厚度为30cm。振动器拔出的距离以直线行列插捣时，不得超越感化半径1.75倍，振动器只管避免碰撞钢筋，更不得放在钢筋上。振动器开动前方可拔出砼内，振完后应缓缓提出，不得过快或停转后再拨出机头，免得留下孔洞。振动器接近模板时，机头与模板坚持必定距离，普通为10cm。砼浇筑完下层后，在浇筑下层时，振捣器稍拔出至下层使两层复振，使砼浇筑注延续进展，因故间歇时间不得超越同意间歇时间，在前层砼初凝前接着浇筑续层砼。否那么按施工缝处置。浇筑实现后,及时包裹掩盖并洒水摄生。六、平安保障办法1、普通规则①工序动工前，具体核查计划文件，依照施工地段的地形、地质、水文、气象等资料，制订响应的平安技巧办法。做好施工技巧交底的平安本卷须知。同时，增强与气候、水文等部分的联络，实时控制气温、雨雪跟汛情等预告，做好防备. .任务。②仔细贯彻履行ISO9001：2000品质认证系统中平安操纵次序，使平安治理次序化、规范化、轨制化。③对工程施工职员进展平安技巧教导，熟知跟恪守本工种的各项平安技巧规程、规范。关于从事电气、起重、修建登高架设功课、焊接、车辆驾驶、爆破等特别工种的职员，应经过专业培训，取得及格证书后，方准持证上岗。④操纵职员上岗前，必需按规则穿着防护用品，施工担任人跟平安反省员应随时反省休息防护用品的穿着状况，不按规则穿着防护用品的职员不得上岗。⑤树破平安赏罚轨制，应用经济杠杆进步全员的平安消费认识，充沛变更安全消费踊跃性。⑥履行事变讲演轨制，不管何时，一旦发作迫害工程平安事变时，应采用应急办法，展开施救，并实时将事变状况讲演监理单元跟业主。2、施工平安办法明挖根底施工①根底施工起首从计划安排上避开汛期施工。②根底开挖较深时，人工清算基坑浮渣用机器吊斗出土时，司机应会合精神，并安排专人批示，严禁吊斗下站人。③基坑开挖时或开挖后，基底易积水，基坑底部周围开挖排水沟并设汇水井，经水泵抽出基坑，坚持基坑枯燥，确保基底承载力。④机具、机料、弃土等应堆放在基坑边坡周边坑施工职员的平安。2m以外的平安距离，保障基⑤根底的模板及支持应有充足的强度、刚度跟波动性，模板就位后，用撑木等牢固其地位，以防倾倒伤人。3、石质基坑爆破施工平安办法①动工前，体例完美的施行性施工计划，报外地公安消防部分同意，支付爆破答应证，并报监理工程师同意前方可施工。②施工前，去除表土跟强风化岩石，查明爆破区内种种装备及距开挖处的距离，制订防护办法，保障空中缆线跟地下装备的平安。③增强工地批示跟构造反省。④爆破施工必需遵照平安操纵规程，现场设置专人批示。起爆收集衔接终了，. .施行爆破前，宣布戒备下令将200m戒备距离内的职员进展分散，并在要紧交通路口安排岗哨及平安标识，以防行人及车辆突入爆破地区，而后由爆破批示下达起爆下令。爆破后，对现场进展反省，确认平安后再排除戒备旌旗灯号，而后实时清理危石。七、情况爱护与水土坚持办法1、施工预备阶段①施工暂时用地计划、安排应充沛思索情况爱护的请求，片面计划、公道布局、兼顾安排树破用地，堆料场阔别饮用水源地、水井、河、渠、水池等地表水体。混凝土拌跟场、预制场、机器加工点只管阔别住平易近会合点，并采用恰当的防范跟断绝办法。②增强施工治理，尽最年夜能够爱护红线外施工沿线的地表植被、地皮跟沿线生态情况。③为避免机器装备碾压农田、毁坏林地跟地表植被，应答机器、车辆行使车道及范畴做标识跟规定，制止车辆随便在规定范畴外有地上掩盖物的空中穿行。对曾经被车辆碾压毁坏的地表应实时植草掩盖，确保园地内无暴露表土。④做好施工便道跟施工园地的防护任务，爱护天然景不雅，增加水土散掉。新修便道只管少占耕地、少砍伐树木、少毁坏植被，最年夜限制地加重对天然景不雅的毁坏。⑤在工地及周边设破爱护野生植物跟天然植被的宣扬牌，施工工人出场后，破刻进展生态爱护教导，明白爱护义务。严禁施工职员乱砍滥伐、偷伐盗猎、肆意捕食鱼类、鸟类及别的野生植物。2、桥梁施工阶段①桥梁施工中避免土壤、石块梗塞河道、沟渠或浇灌排水系统。确保防洪排涝的平安，只管增加对农田浇灌跟水利装备的搅扰。通道前途基后与左近沟道、河道顺连，避免冲刷卑鄙农田、路途等。②逾越农业浇灌渠的桥梁施工时，只管赶在农灌旺季放松施工，如确需在农灌时节施工需以暂时适度办法辅佐，不克不及对农业浇灌发生搅扰。③实时疏浚河道跟沟渠，确保汛期实时排洪排涝。规范施工操纵，增加对河道、河岸、水体的妨碍。④实时去除暂时工程的沉积物，并将施工中发生的废浆、弃土跟放弃物实时. .运到弃渣场，规复河道河岸。生涯渣滓、施工废物应只管分类接纳，会合堆放跟处置。⑤施工机器需严厉反省，避免漏油。制止将污水、渣滓直截了当抛入水体，应收集后与年夜桥工地上的净化物一并处置。⑥保障植物通行，原有野生植物通道不得隔绝跟毁坏，不得在植物通道左近设置噪声年夜、光照强的施工园地。3、临树破施及其余方面①爱护地皮资本，工程竣工后采用办法规复暂时用地跟施工便道。②施工终了后，沿线施工营地、施工便道、拌跟站、预制场等暂时占地以及弃渣场应复垦或规复林、草植被。③施工进程中发生的废水跟生涯污水不得直截了当排入饮用水源、养殖水体、农田浇灌水体。粪便、污水必需经化粪池搜集处置，清液还田，底泥活期抽运。食堂污水应先经过隔油池隔油除渣，而后排入化粪池处置。荡涤用具的含油废水应经过积淀池接纳处置。④公道计划施工园地内种种机器装备，只管采纳低噪声装备。增强对机器设备的一样平常维修跟颐养，逐日反省，每周颐养。确保精良的运转形态，保持最低噪声的运转形态。⑤依照“平安、环保、文化、实用〞的原那么进展施工营地跟园地树破，随时坚持施工营地跟园地整齐、卫生、有序。⑥妥当处置种种固体放弃物，避免净化。放弃的系统料件、边角料只管充沛应用，水泥袋、包装箱等纸成品全体接纳。.
