301B栈桥施工方案 28页

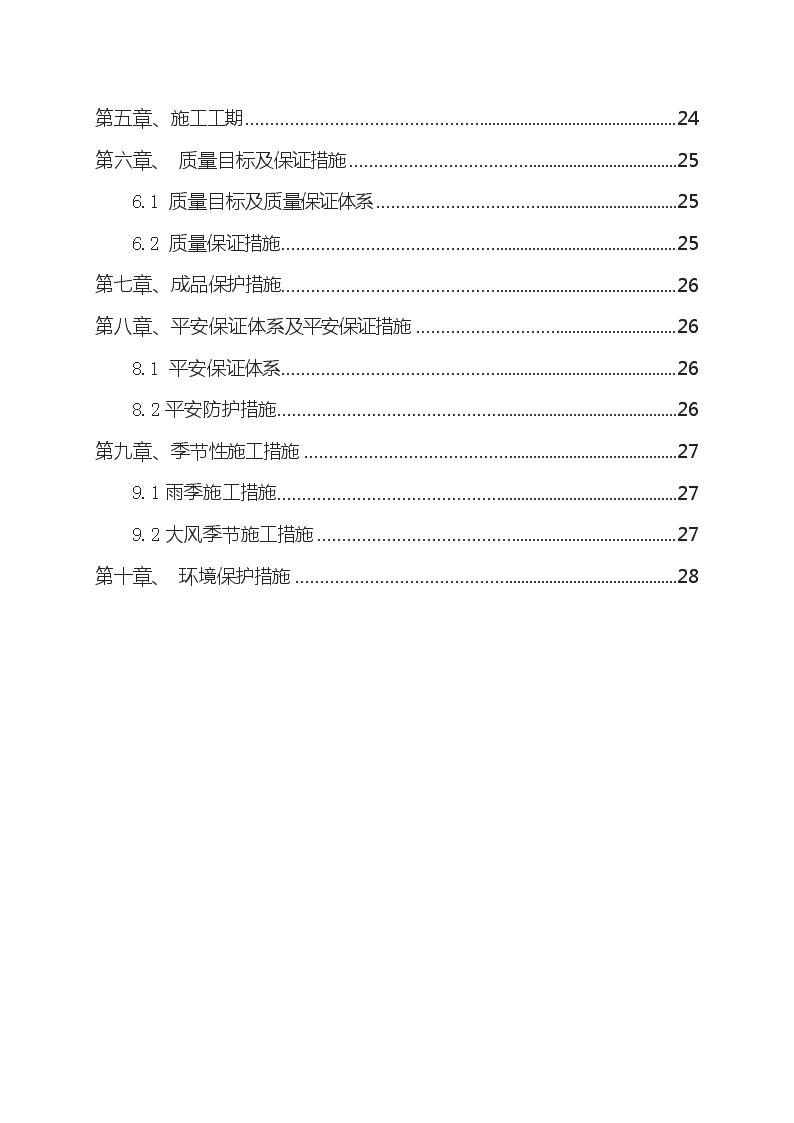

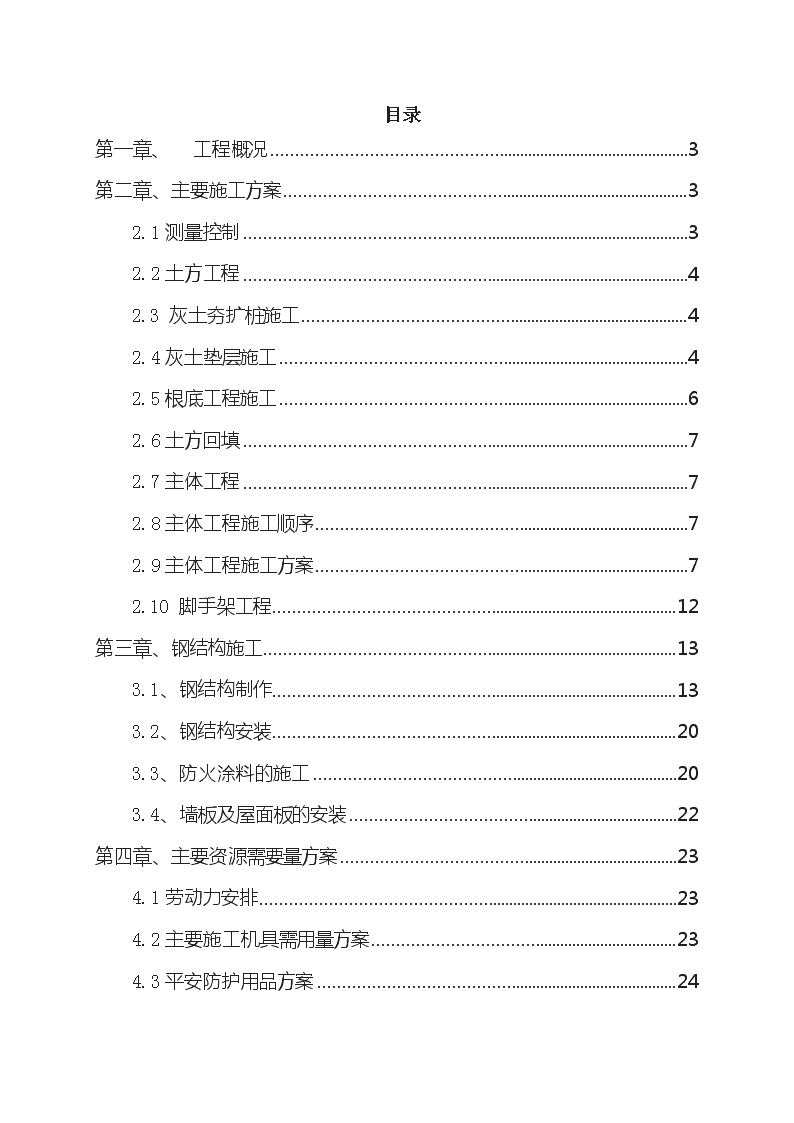

目录第一章、工程概况3第二章、主要施工方案32.1测量控制32.2土方工程42.3灰土夯扩桩施工42.4灰土垫层施工42.5根底工程施工62.6土方回填72.7主体工程72.8主体工程施工顺序72.9主体工程施工方案72.10脚手架工程12第三章、钢结构施工133.1、钢结构制作133.2、钢结构安装203.3、防火涂料的施工203.4、墙板及屋面板的安装22第四章、主要资源需要量方案234.1劳动力安排234.2主要施工机具需用量方案234.3平安防护用品方案24 第五章、施工工期24第六章、质量目标及保证措施256.1质量目标及质量保证体系256.2质量保证措施25第七章、成品保护措施26第八章、平安保证体系及平安保证措施268.1平安保证体系268.2平安防护措施26第九章、季节性施工措施279.1雨季施工措施279.2大风季节施工措施27第十章、环境保护措施28 第一章、工程概况1、工程概况本工程地处山西省朔州市平鲁区榆岭乡，为平朔煤业公司东露天煤矿1#原煤缓冲仓至主厂房栈桥〔301B带式输送机〕工程。本栈桥共由桁架、支架及拉紧间三局部组成，其中，桁架与支架为钢结构；拉紧间主体为钢筋混凝土框架结构，框架结构的抗震等级为三级。支架与拉紧间地基处理采用灰土夯扩桩，灰土夯扩桩的孔径为400mm，成桩桩径不小于550mm，桩间距1米，有效桩长12米，桩间土的平均挤密系数不宜小于0.93。灰土夯扩桩上部为500mm厚3：7灰土层，压实系数不小于0.97。拉紧间与支架根底为坡型钢筋混凝土独立根底，根底混凝土强度等级为C30，根底下为100mm厚C15混凝土垫层。本栈桥围护屋面板和侧墙板均为100mm〔天蓝色〕复合保温压型彩钢板。楼面为压型钢板与混凝土复合楼面。本工程抗震设防烈度为7度。本工程±0.000相当于绝对标高1369.800米。第二章、主要施工方案2.1测量控制2.1.1定位测量：根据主厂房及301B皮带中心线的高程控制点和定位控制线，引测出支架及拉紧间的定位轴线，确定基槽开挖边线、深度，并做好记录。根底放线：〔1〕在建筑物四角距开挖边1.5m处钉设轴线控制桩。〔2〕根据轴线桩，用经纬仪将轴线投到另一个轴线控制桩顶面，钉上小钉，投点偏差为±5mm。〔3〕用钢尺检查轴线钉的距离，相对误差，不应超过1/2000。经检查合格后，拉白线用白灰撒出挖土边线。〔4〕在挖土前，根据轴线桩，在轴线桩外2-4m处各设两个引桩。 2.2土方工程土方开挖：〔1〕采用反铲挖掘机开挖，自卸汽车运土的方法开挖。根据场区土质情况为湿陷性黄土，以1：1比例进行放坡，工作面以灰土层外边1000mm为宜,开挖深度根据场区自然地坪标高确定。基坑开挖完毕后为方便施工机械进场应在基坑一侧开挖一条坡道，坡道宽度5米，坡道坡度比例为1：10，坡道两侧放坡系数均为1:1。〔2〕挖出的土方用自卸汽车运至场外堆放点，运距为1公里。〔3〕基坑边缘的存留图土应用铲车倒运以保证其距基坑上部边缘不得小于2米，存留土高度不应超过1.5米。〔4〕挖掘机挖到设计标高20cm以上，剩余土层由人工清至设计标高。〔5〕基槽周围地面应进行防水、排水处理，严防雨水等地面水浸入基坑周边土体。基槽开挖完毕后，应及时清底并通知监理、甲方验槽，减少暴露时间，防止暴晒和雨水浸刷破坏地基土的原装结构。2.3灰土夯扩桩施工详见灰土夯扩桩专项施工方案。2.4灰土垫层施工本工程灰土夯扩桩施工完毕后，再开挖至桩顶设计标高,随即组织对复合地基的检测，检测合格后，在宽出灰土夯扩桩外边500mm范围内采用三七灰土分层压实500mm厚〔压实系数不小于0.97〕至混凝土垫层底标高，灰土垫层所用素土采用场区外堆放点的土，用自卸卡车运输，运距1公里。灰土垫层施工完毕后继续根底垫层和根底的施工。工艺流程：验土和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→碾压密实→找平验收2.4.2施工工艺 2.4.2.1首先检查土质和石灰的材料质量是否符合标准的要求；然后分别过筛。如果是块灰闷的灰，要用6～10mm的筛子过筛；土要用16～20mm筛子过筛。2.4.2.2灰土拌合：灰土的配合比3：7〔体积比〕。垫层灰土必须严格控制执行配合比。拌合时必须均匀一致，至少翻拌两次；拌合好的灰土颜色应一致。2.4.2.3灰土施工时，应适当控制含水量，工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过多或缺乏时，应晾干或洒水润湿。2.4.2.4基土外表应将虚土、木梢、纸片等杂物清理干净。2.4.2.5分层铺灰土：每层的灰土虚铺厚度不超过250mm，在基坑四壁用木撅子定好每层的控制线。2.4.2.6碾压密实：采用YZ-14型振动压路机进行碾压，碾压的遍数应根据设计要求的干土质量密度或现场试验确定。一般不少于三遍。并按规定分层取样试验，符合要求前方可进行上层施工。2.4.2.7找平和验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度。高的地方用铁锹铲平；低的地方补打灰土，然后请质量检查人员验收。2.4.2.8当灰土垫层按照要求验收合格后，紧接进行上部的根底混凝土垫层及上部结构施工。2.4.2.9灰土垫层施工应连续进行，尽快完成。施工中应防止地面水流入槽坑，以免边坡塌方或基土遭到破坏。雨期应有防排水措施。刚铺完尚未夯实的灰土，如遭雨淋浸泡，那么应将积水及松软灰土除去，并重新补填新土夯实，受浸湿的灰土，应在晾干后再夯打密实。2.4.3质量标准〔1〕保证工程1〕基底的土质必须符合设计要求。2〕灰土的干土质量密度必须符合设计要求和施工标准的规定。 〔2〕根本工程1〕配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，外表无松散、翘皮。2〕允许偏差工程：灰土地基允许偏差项次工程允许偏差〔mm〕检验方法1顶面标高±15用水平仪或拉线和尺量检查2外表平整度15用2m靠尺和楔形塞尺检查2.5根底工程施工2.5.1施工顺序：测量放线、复测→灰土垫层施工→测量放线、复测→根底钢筋绑扎→根底模板支设→根底砼浇筑→根底模板撤除→回填土2.5.2根底施工〔1〕500厚灰土地基验收合格后，进入根底混凝土垫层施工，垫层周边模板采用木模板，用木方子固定模板。待确定标高、轴线无误后，即可浇筑混凝土，浇筑用混凝土采用机械振捣，垫层外表用木抹子抹平。根底垫层厚度为100混凝土强度为C15，垫层扩出根底外缘100。〔2〕重新放线，在垫层外表用墨线弹出轴线及根底边线，经检查无误后，绑扎根底钢筋。〔3〕根底钢筋绑扎，在放好线的垫层上按根底钢筋间距用石笔标好钢筋位置线，按钢筋位置线绑扎钢筋，钢筋绑扎时注意短向在下，长向在上。〔4〕根底模板支设，根底模板采用木 模板拼装，要求模板平整、干净，根据设计尺寸及形状一次拼装完成。〔5〕根底砼浇筑：采用商品混凝土，浇筑为泵送。〔6〕砼养护:采用洒水养护，保持砼外表湿润，养护时间不少于7昼夜，浇筑24小时后，即可洒水养护。2.6土方回填〔1〕根底施工完毕，工程验收合格后，尽快进行土方回填。土方回填土质为素土。填土土质采用基槽挖出的存土，由自卸卡车运输，运距1公里。人工过筛回填，采用蛙式打夯机打夯，对蛙式打夯机夯击不到的部位采用立式打夯机进行夯打。每层铺土的厚度250mm，夯压3-4遍。〔2〕回填土每层压实后，应按标准规定进行环刀取样，测出干土的质量密度，到达要求后，再进行上一层的铺土。〔3〕基坑的回填土应连续进行，尽快完成。施工时应防止地面水流入基坑内。2.7主体工程2.8主体工程施工顺序框架柱、梁、板施工：测量放线→搭设脚手架→框架柱钢筋绑扎→支框架柱模板→验收→支设梁底模板→框架梁钢筋绑扎→框架梁侧模板、板模板支设→绑扎板筋→验收→梁、板、柱砼浇筑→重复上述过程。2.9主体工程施工方案主体结构类型主要有：钢筋砼框架柱、梁、板，下面按分项工程进行说明：框架柱施工〔1〕框架柱钢筋施工加工及运输： 所有钢筋加工均在主厂房钢筋加工场统一加工。Ⅰ级钢筋使用前要进行冷拉，冷拉率控制在3%-5%。Ⅱ级钢筋要除锈。按图纸设计要求下料，切断机切断，Ф12以上的采用煨弯机煨弯，Ф12以下的采用手工煨弯。禁止火焰高温煨弯。现场加工钢筋时，焊接采用单面搭接焊，焊接完后，逐根检查外观质量，并按批量作钢筋试拉、冷弯试验，合格前方可使用。加工完后，分形状、规格以及工号分类堆放整齐，挂标志牌，牌上注明：产地、型号、使用部位，加工日期等。水平运输采用人工推架子车，垂直运输采用吊车。安装：A.先立柱子主筋，再套箍筋。柱子主筋采用电渣压力焊焊接接长，焊接接头应相互错开，同一截面内钢筋接头面积百分率不大于50%，接头位置宜设在受力较小处，同一根钢筋应尽量减少接头。接头距楼板面要大于500mm且大于H/6及Hc，及不在箍筋加密区内。B．在立好的柱子竖向钢筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎，箍筋绑扎时对于箍筋的弯钩位置要沿柱筋四个角交错放置。C．箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角局部的相交点成梅花交错绑扎。D．柱箍筋端头应弯成135度，平直长度不小于10ｄ〔ｄ为箍筋直径〕且不小于75mm。E．柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计及标准要求。F．柱筋保护层：柱主筋的保护层采用水泥砂浆垫块，垫块应绑在柱竖筋外皮上，间距一般1000毫米左右以保证主筋保护层厚度尺寸正确。(2)框架柱模板安装：框架柱模板采用木模板。先根据轴线放出柱四边边线，根据已放好的柱边线位置安装模板，先固定模板下口，然后再固定上口，最后吊线坠加固中间柱，柱箍间距500mm。详见以下图： 撤除：先拆掉柱斜拉杆或支撑，再卸掉柱箍，再把连接每片柱模板的木方子拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离，用钩子钩住，把木模板倒到上一层。2.9.2梁板施工：〔1〕钢筋工程加工及运输：〔详见框架柱钢筋〕梁主筋的连接方式为搭接。A.在底模板上画箍筋间距后摆放箍筋。B．穿梁的上、下部纵向受力筋，先绑上部纵横筋，再绑下部纵筋。C．框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计要求。D．框架梁纵向钢筋在端节点内的锚固长度要符合设计要求。E．梁端第一个箍筋设置在距离柱节点边缘50毫米处。 F．梁端与柱交接处箍筋加密，其间距及加密区长度要符合设计要求，G．在主、次梁受力筋下均垫保护层垫块，保证保护层的厚度。H．受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。I．板的钢筋绑扎要先画好间距，先摆受力主筋，后放分布筋，预埋件、预留孔等及时配合安装。J．除外围两根筋的相交点全部绑扎外，其余各点可交错绑扎(双向板相交点须全部绑扎)。如板为双层钢筋，两层筋之间须加钢筋马凳〔见以下图〕钢筋马镫制作采用ø10钢筋，马镫间距为1000mm,以确保上部钢筋的位置。〔2〕模板工程安装：根据轴线控制线弹出梁的轴线及水平线，并复核，再搭设梁底模支撑脚手架，首层要基土夯实，铺设通长脚手板。搭设完模板底小横杆后，拉线安装梁底模板，控制好梁底的起拱高度(大于4米的梁)，起拱高度宜控制在1/1000-3/1000。符合要求后，绑扎梁钢筋，安装梁侧模板，梁高大于600mm时，在梁侧中间增一道Φ12的对拉螺栓，对拉螺栓间距600mm。撤除： 模板撤除时间应严格控制好，拆模时应通知甲方监理。撤除时应先拆局部水平拉杆和剪刀撑，以便作业，在撤除梁侧模板上的水平钢管及斜支撑，轻撬梁侧模板，使之与砼外表脱离。操作人员要站在已撤除的空隙，拆去近旁余下的支柱使其龙骨、模板自由脱落。(3)框架柱砼〔全部采用商品混凝土，泵送浇筑〕A.准备工作：浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污去除干净，并检查钢筋的水泥砂浆垫块是否垫好。模板的扫除口应在去除杂物及积水后在浇筑前一天用水泥砂浆封堵严密。模板、钢筋报验完毕，符合要求后浇筑砼。B.混凝土搅拌：混凝土由商品混凝土公司搅拌。C．混凝土运输混凝土由混凝土罐车运送到现场，用泵车进行泵送浇筑。D混凝土浇筑1)柱浇筑前底部应先填5～10厘米厚与混凝土配合比相同的去石子砂浆，柱混凝土应分层浇筑振捣，每层的浇筑高度不超过2米。框架柱振捣采用插入式振捣器，振捣时振捣棒不得触动钢筋。除上面振捣外，下面要有人随时敲打模板，防止出现蜂窝麻面及烂根等现象。2)柱子混凝土应一次浇筑完毕，如需留施工缝时应留在主梁下面。无梁楼板应留在柱帽下面。3)浇筑完后应随时将伸出的钢筋整理到位。梁板砼施工〔砼全部采用商品砼浇筑，泵送〕浇筑：、梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法〞即先浇筑梁，根据梁高分层浇筑成阶梯形，当到达 板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。、梁柱节点钢筋较密时，浇筑此处混凝土时宜用小粒径石子同强度等级的混凝土浇筑，并用小直径振捣棒振捣。、浇筑板混凝土的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回振捣，并用铁插尺检查混凝土厚度，振捣完毕后用长木抹子抹平。在混凝土强度到达初凝时还要再用木抹子压光找平一遍，防止干缩裂缝的出现。预埋件及插筋处用木抹子找平。浇筑板混凝土时不允许用振捣棒铺摊混凝土。2.10脚手架工程1)脚手架采用ø48.5的钢管支设，脚手架搭设前应去除障碍物、平整场地、夯实基土、作好排水工作，施工前做好班前平安技术措施交底。2)垫板采用厚度不小于5cm的木板，底座应准确放在定位位置上。3〕结构承重的双排脚手架：〔建筑物外侧、框架梁底侧〕A．立杆应纵成线、横成方，垂直偏差不得大于架高1/200。立杆接长应使用对接扣件连接，相邻的两根立杆接头应错开500mm，不得在同一步架内。立杆下脚应设纵、横向扫地杆。B．纵向水平杆在同一步架内纵向水平高差不得超过全长的1/300，局部高差不得超过50mm。纵向水平杆应使用对接扣件连接，相邻的两根纵向水平杆接头错开500mm，不得在同一跨内。C．横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于100mm，伸出里立杆为450mm。D．脚手架与建筑物拉接点必须用双股8号铅丝或Ø6.5级钢筋与结构拉、顶牢固，拉接点之间水平距离不大于6m，垂直距离不大于4m。E．铺、翻脚手板：脚手板铺设于架子的作业层上。脚手板必须满铺、铺严、铺稳，不得有探头板和飞跳板。铺脚手板可对头或搭接铺设，对头铺脚手板，搭接处必须是双横向水平杆，且两根间隙200~250mm。 翻脚手板应二人操作，配合要协调，要按每档由里逐块向外翻，到最外一块时，站到邻近的脚手板把外边一块翻上去。翻、铺脚手板时必须系好平安带。脚手板翻板后，下层必须留一层脚手板或兜一层水平平安网，作为防护层。不铺板时，横向水平杆间距不得大于3m。F．脚手架搭设完毕或分段搭设完毕后必须进行验收检查，合格签字后，交付使用。4〕.脚手架撤除A．脚手架撤除必须按撤除方案和撤除平安技术措施交底规定进行。撤除前应去除架子上材料、工具和杂物，撤除时应设置警戒区和挂警戒标志，并派专人负责监护。B．撤除的顺序，用从一端向另一端，自上而下逐层地进行，同一层的构配件和加固件按先上后下，先外后里的顺序进行，最后撤除连墙件。C．撤除的工人必须站在临时设置的脚手板上进行拆卸作业。撤除工作中，严禁使用榔头等硬物击打、撬挖。D．撤除一局部后，下面的钢管、扣件等材料应派人清理干净，防止堆积过多，把材料砸坏。同时架上的人应停止拆架，防止砸伤地面上的人。第三章、钢结构施工3.1、钢结构制作3.1.1、所采用的钢材、连接材料和涂装材料等，除应具有出厂质量证明外，尚应进行必要的检验，以确认其材质符合要求。在非标加工管理人员及公司有关部门参加的情况下进行内部图纸会审，经技术员翻样后列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交材料采购员进行材料采购。材料进场后，会同甲方、监理、设计按设计图纸的国家标准对材料按以下方法进行检验：①材质证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。②材料外表有锈蚀、麻点和划痕等缺陷时，其深度不得大于钢材厚度负偏差值的1/2。 A钢材外表锈蚀等应符合现行国家标准?涂装前钢材外表锈蚀等级和除锈等级?的规定。B连接材料、高强度螺栓、普通螺栓等均应具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。合格的钢材按品种、牌号、规格分类堆放，做好标识。钢材的堆放成形、成方、成垛，以便于点数和取用；最底层垫上道木，防止进水锈蚀。焊接材料应按牌号和批号分别存放在枯燥的储藏仓库。焊条和焊剂在使用之前按出厂证明上规定进行烘焙和烘干；焊丝应去除锈油污以及其它污物。材料凭领料单发放，发料时核对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。③图纸会审、图纸细化：经图纸会审后，由技术部负责设计本工程的加工详图，进行节点构造细化。对其中一些需设计签证的节点图，提给设计院审核。④制定钢构件加工生产工艺及质量标准：根据?钢结构工程施工及验收标准?〔GB50205-95〕、?钢结构工程质量检验评定标准?〔GB50211-95〕、?钢结构设计标准?〔GBJ17-88〕、?煤矿安装工程质量检验评定标准?ＭＴ5010-95等国家标准及公司质量体系文件和钢制作安装工艺规程编制本工程钢结构加工生产工艺及质量标准。3.1.2、工艺流程号料→下料→坡口加工→型材拼接→型材矫正→制孔→组装→焊接→角焊缝→矫正→焊接筋板→除锈→涂装→编号3.1.3、号料1〕 按照施工图上几何尺寸，以1：1比例在样台上放出实样以求出真实形状和尺寸，然后根据实样的形状和尺寸制成样板，作为下料、制孔等加工的依据。下料时还应考虑焊接及切割余量，半自动切割余量为3—4mm。允许偏差见放样和样板允许偏差表。放样和样板允许偏差表工程允许偏差〔MM〕平行线距离和分段尺寸±0.5对角线1.0长度、宽度长度0～+0.5，宽度0～-0.5孔距±0.5组孔中心距离±0.5加工样板的角度±0.52〕钢材下料前先对材料进行矫正，矫正后的偏差值不应超过标准及设计规定的允许偏差值，以保证下料的质量。3〕用样板计算出下料尺寸，直接在板料成型钢外表上画出构件形状的加工界限。下料时应优先考虑剪切，其次为自动、半自动切割。为提高低料的准确度，一律用划针划线。切割线与样板的允许偏差见下料和样板允许误差表。允许偏差见下料和样板允许误差表工程允许偏差〔MM〕零件外形尺寸±1.0孔±0.5基准线〔装配或加工〕±0.5对角线差1.0加工样板的角度±204)根据工艺要求在放样和下料时预留制作和安装的焊接收缩余量及切割、刨边等加工余量。5〕零件的切割线与下料线的允许偏差符合下表规定：零件的切割线与下料线的允许偏差表手工切割±20mm 自动、半自动切割±1.5mm6〕切割面应将钢材外表切割区域的铁锈、油污等去除干净；切割后去除断口边缘熔瘤、飞溅物、断口上不得有裂纹和大于1mm缺棱，并去除毛刺。7〕切割截面与钢材外表不垂直度不大于钢材厚度的10%，且不得大于2mm。8〕机械切割的零件，其剪切与号料线的允许偏差不得大于2mm。机械剪切的型钢，其端部剪切斜度不得大于2mm。3.1.4、下料下料用氧气－乙炔半自动切割，两板缘对称切割，可使翼腹板受热均匀，弯曲变形小。切割后钢材不得有分层，断面上下不得有裂纹，应去除切口处的毛刺或熔渣和飞溅物。3.1.5、矫形1〕普通碳素结构钢采用冷矫正和冷弯曲。矫正后的钢材外表不得有明显的凹面和损伤，外表划痕深度不大于0.5mm。2〕零件、部件在冷矫正和冷弯曲时，其曲率半径和最大弯曲矢高应该按设计和标准要求进行加工。3〕工字型型钢先用JZ-40矫正机进行钢板的矫正；焊接旁弯变形用火焰进行矫正。3.1.6、焊接时反变形控制反变形控制除参考经验数据外，主要靠焊接试验测得的角变形实际数据为依据，方法是对每种规格的翼板尺寸都做一个长1000㎜T形构件，焊接后测量变形量是否超标。如超标那么将翼板用油压机及胎具，压出同等形变的反变形进行焊接，焊接后复查变形量是否抵消。3.1.7、制孔钢桁架结构一般有高强螺栓孔，普通螺栓孔，地脚螺栓孔等，高强螺栓孔应采用配钻成孔，檩条等结构上的孔可采用冲孔。地脚螺栓孔与螺栓间的间隙较大，当孔径超过50mm 时镗孔，也可用火焰割孔。高强螺栓制孔的允许偏差应符合下表的规定，螺栓孔孔距的允许偏差应符合下表的规定。见“放样和样板允许偏差表〞3.1.8、组装1〕板材、型材的拼装应在组装前进行；构件的组装在部件组装、焊接、矫正后进行。2〕组装顺序根据结构形式、焊接方法和焊接顺序等因素确定。连接外表及焊缝每边30-50mm范围内铁锈、毛刺和油污必须去除干净。当有隐蔽焊缝时，必须先预施焊，经检验合格前方可覆盖。3〕布置拼装胎具时，其定位必须考虑预放出焊接收缩量及齐头、加工的余量。4〕为减少变形，尽量采取小件组焊，经矫正后再大件组装。胎具及装出的首件必须经过严格检验，方可大批进行装配工作。5〕将实样放在装配台上，按照施工图及工艺要求留焊接收缩量。装配台具有一定的刚度，不得发生变形，影响装配精度。6〕装配好的构件立即用油漆在明显部位编号，写明图号、构件号和件数，以便查找。7〕焊接结构组装按需分别选用以下工具：工装:主要用于组装结构的主、副斜柱及钢框梁；卡兰或铁契夹具：可用两个零件夹紧在一起定位，进行焊接。C、槽钢夹紧器：可用于装配板结构的对接接头。D、矫正夹具及拉紧器：矫正夹具用于装配钢结构；拉紧器具是在装配时用来拉紧两个零件的缝隙。E、手动千斤顶。8〕定位点焊所用焊接材料的型号，要与正式焊接的材料相同，并应有合格证的焊工人员点焊。3.1.9、焊接1〕材料 A、电焊条：按照设计及标准要求选用焊条，焊条必须具有出厂合格证明，如须更换焊条型号，必须征得设计部门同意。严禁使用过期、药皮脱落、焊芯生锈的焊条。焊接前将焊条进行烘焙处理。B、作业条件：(1)审阅施工图纸，拟定焊接工艺。(2)准备好所需施焊工具，焊接电流。(3)在钢结构施焊区施焊。(4)焊工经过考试，并取得合格证才可上岗，如停焊超过半年以上时，那么重新考核后才准上岗。(5)施焊办焊工复查组装质量和焊缝区的处理情况，如不符合要求，修整合格前方能施焊。2〕操作工艺：A、焊条使用前，必须按照质量说明书的规定进行烘焙后，放在保温箱内随用随取。B、首次采用的钢种和焊接材料，必须进行焊接工艺性能和物理性能实验，符合要求后才采用。C、多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响焊接质量缺陷，必须去除后再焊。D、焊道出现裂纹时，焊工不得擅自处理，须申报焊接技术负责人查清原因，订出修订措施后才可处理。E、严禁在焊缝区以外的母材上打火引弧，在坡口内起弧的局部面积应熔焊一次，不得留下弧坑。F、重要焊缝接头，要在焊件两端配置起弧和收弧板，其板质和坡口形式应与焊件相同。G、要求等强度的对接和丁字接头焊缝，除按设计要求开坡口外，为了确保焊缝质量，焊接前采用碳弧气刨清理根部氧化物后才进行焊接。 H、主要承重构件焊缝质量等级为一级，次要承重构件焊缝质量等级为二级。钢梯，平台板及栏杆焊缝质量为三级。J、为了减少焊接变形与应力，我公司常采取如下措施：(1)焊接时尽量使焊缝能自由变形，钢构件的焊接要从中间向四周对称进行。(2)收缩量大的焊缝先焊接。(3)对称布置的焊缝由成双数焊工同时焊接。(4)长焊缝焊接可采用分中逐步退焊法或间断焊接。(5)采用反变形法，在焊接前，预先将焊件在变形相反的方向加以弯曲或倾斜，以消除焊后产生的变形，从而获得正常形状的构件。(6)采用刚性固定法：用夹具夹紧被焊零件能显著减少焊件剩余变形及翘曲。(7)锤击法：锤击焊缝及其周围区域，可以减少收缩应力并变形。L、焊接结构变形的矫正。3.1.10、钢结构除锈涂装除锈等级应到达Sa21/2(彻底)级，除锈后6小时内应进行底漆刷涂防锈。涂装的工艺应按照作业指导书和相应品种的油漆的使用说明书进行作业，涂装时的环境测试和湿度由温湿度计控制，涂装的厚度由干湿度膜测厚仪控制，底漆应留出组装焊接位置。工作前检查所有的工件种类，是否符合图纸及设计要求，对符合图纸设计要求的工件进行清理和除油，不合格应退还加工单位。将合格的工件搬运一批,把它摆好放稳后工件外表除锈,清洁度应符合要求。工件除锈后，检查外表质量，凡达不到合格的要重新去除，直到合格为止。把除完锈的工件运到刷漆位置，同时再搬运一批工件进行除锈，完毕后进行检验。重复以上工艺及方法直到所有的工件防腐完毕。3.2、钢结构安装因受现场条件限制，钢桁架及钢支架均采取集中制作，拖车运输，现场拼装，集中吊装方式进行。钢支架及钢桁架在地面整体拼装后,两端分别采取汽车吊共同垂直提升， 平移就位，整体吊装。吊装顺序：应先吊钢支架，然后吊装钢桁架。钢桁架吊装前，将局部屋檩、墙檩安装到桁架栈桥上。钢桁架吊装完毕后进行找正，然后上紧屋面檩条和墙檩等，随后进行彩板和门窗的安装。、钢支架的安装安装前必须对根底施工进行验收，并签证认可，根底轴线及标高必须符合设计规定及标准要求。根据结构构件重量大小、安装高度和起吊位置选择吊装机具。钢支架采用在地面组装，整体吊装方式进行，组装时依据钢结构组装验收标准要求进行严格把关验收，吊装前进行防变形加固。、钢桁架安装钢桁架采用分别组装集中吊装。安装前必须对支点施工进行验收，并签证认可，轴线及标高必须符合设计规定及标准要求。根据最重构件重量大小、参照安装高度和起吊位置选择吊装机具。吊点应选择在有利于安装就位的部位，与负责吊装的厂家共同商议确定，捆绑部位要采取保护措施，防止局部变形。不得利用已安装构件吊装其它重物。不得在主要受力部位焊其它物件。3.3、防火涂料的施工防火涂料在吊装前涂装，涂装采用喷涂工艺。、施工工具与方法。1)喷涂底层(包括主涂层，以下相同)涂料，宜采用重力(或喷斗)式喷枪，配能够自动调压的0.6-0.9m3的空压机。喷嘴直径为4-6mm,空气压力为0.4-0.6MPa.2〕面层装饰涂料，可以刷涂、喷涂或滚涂，一般采用喷涂施工。喷底层涂料的喷枪，将喷嘴直径换为1-2mm，空气压力调为0.4MPa.左右，即可用于喷面层装饰涂料。 3〕局部修补或小面积施工，或者机器设备已安装好的厂房，不具备喷涂条件时，可用抹灰刀等工具进行手工抹涂。、涂料的搅拌与调配1〕运送到施工现场的钢结构防火涂料，应采用便携式电动搅拌器予以适当搅拌，使均匀一致，方可用于喷涂。2〕双组份包装的涂料，应按说明书规定的配比进行现场调配，边配边用。3〕搅拌和调配好的涂料，应稠度适宜，喷涂后不发生流淌和下坠现象。、底层施工操作与质量1〕底涂层一般应喷2-3遍，每遍间隔4-24h，待前遍根本枯燥后再喷后一遍。头遍喷涂以盖住基底面70%即可，二、三遍厚度不超过2.5mm为宜。每喷1mm厚的涂层，约耗湿涂料1.2-1.5kg/m22〕喷涂时手握喷枪要稳，喷嘴与钢基材面垂直或成70°夹角，喷口到喷面距离为40-60cm。要求盘旋喷涂，注意搭接处颜色一致，厚薄均匀，要防止漏喷、流淌。确保涂层完全闭合，轮廓清晰。3〕喷涂后，操作人员要携带测厚仪在规定时间检测涂层厚度，确保各部位涂层到达设计规定的厚度要求。4〕喷涂形成的涂层是粒状外表，当设计要求涂层外表要平整光滑时，待喷完最后一遍应采用抹灰刀或其他适用的工具作抹平处理，使外外表均匀平整。、面层施工操作与质量1〕当底层厚度符合设计规定，并根本枯燥后，方可施工面层喷涂料。2〕面层涂料一般涂饰1-2遍。如头遍是从左至右喷，二遍那么应从右至左喷，以确保全部覆盖住底涂层，面涂用料为0.5-1.0kg/m2即可。3〕对于露天钢结构的防火保护，喷好防火的底涂层后，也可选用适合建筑外墙用的面层涂料作为防水装饰层，用量为1.0kg/m2即可。4〕面层施工应确保各局部颜色均匀一致，接茬平整。 3.4、墙板及屋面板的安装3.4.1.在建筑物开始铺板前，一切主结构和次结构应安装完毕，校正垂直并且拧紧螺栓。3.4.2.用水平仪在四周边柱上统一标高，并确保墙板下部安装水平。3.4.3.操作脚手架采用巩固的竹梯或钢管搭设的移动脚手架，用以铺设墙板。3.4.4.墙板外表要清洁，不得有污迹。3.4.5.墙板安装必须按同一方向进行，在前一块墙板未固定就位前，不能安装下一块墙板。3.4.6.墙板与墙板之间应合缝，且每条缝要均匀，不能宽窄不一。3.4.7.所有自攻钉，都应垂直于墙面，不得倾斜。3.4.8.在移动脚手架时，注意保护墙板，严禁碰擦。3.4.9.包括墙与墙板和屋面板之间，女儿墙与屋面板，天沟与屋面板之间的收边，门窗处的收边等，各种收边依据用料情况，颜色搭配，按照安装手册进行安装，注意防水效果，修饰效果，仔细做好收边的安装。屋面彩板施工根本程序示意图 提升搬运就位板加工准备安装放线紧固屋面板完成安装完成清理密封安装紧固放线泛水件二次加工测量屋面安装结果泛水件准备现场测量、划线第四章、主要资源需要量方案4.1劳动力安排劳动力安排方案表序号工种数量备注1机械司机5搅拌机、大小型司机2普工103钢筋工104砼工105木工106电工17钳工104.2主要施工机具需用量方案主要施工机具需用量方案表 序号名称型号单位规格备注1搅拌机500L台22装载机ZL500台13机动翻斗车F15辆24经纬仪J2台15水准仪DS3台16钢筋对焊机台17钢筋切断器台18钢筋煨弯机台19电焊机台210插入式振动棒Φ50台311平板振动器台14.3平安防护用品方案序号名称单位数量备注1平安帽顶602平安带根203平安网片1003*64橡胶手套付105口罩付86帆布手套付60第五章、施工工期自2021年5月10日至2021年10月31日，总工期174天。 第六章、质量目标及保证措施6.1质量目标及质量保证体系质量目标：单位工程一次交验合格率100%，合同履约率100%，重大质量事故为零。质量保证体系质量监察科工程经理质监站工程监理工程各业务部工程技术部质量监察部物资供应各专业施工队6.2质量保证措施〔1〕成立创优领导小组并建立创优奖励基金，明确责任，层层签订责任状。〔2〕合理安排各工序、各工种和各专业的交叉作业，做好成品保护，防止相互污染。〔3〕严格执行“三检〞制度〔即自检、互检、交接检〕，将事故消灭在萌芽状态之中。(4)强化文件和工程资料的管理(5)加强材料采购、贮存和使用的管理(6)建立严格的质量奖罚制度：实行重奖重罚，优质优价。对优质工程实行重奖，对出现质量问题和事故者，实行重罚，对直接责任者和质检员根据损失大小给予一定的 处分，不合格品返工重做，如再达不到合格，对操作者辞退。第七章、成品保护措施〔1〕所有原材料、半成品、构件等进场后按不同品种、规格分开堆放；水泥、贵重、易损物品及时入库。〔2〕地面、楼面施工后，注意养护，待强度到达设计要求前方可上人。第八章、平安保证体系及平安保证措施8.1平安保证体系公司平安监察处责任安监员工程经理主任工程师平安监察部工程技术部各分部作业队各分项作业班组8.2平安防护措施〔1〕进入施工现场必须戴平安帽，平安帽必须符合标准要求。〔2〕立面用密目平安网封闭严密；平安网应取得建筑平安监督管理部门的准用证。〔3〕高空作业人员必须系好平安带，平安带必须符合标准，系挂方法要正确。〔4〕手持电开工具必须安装触电保护器，Ⅰ类手持电开工具安装保护接零，按规定穿戴绝缘用品。〔5〕接地及接零保护采用TN-S系统，专用保护零线设置必须符合要求，保护零线与工作零线不能混接。〔6〕配电箱及开关箱按照“三级配电两级保护〞进行配置，执行“一机、一闸 、一箱、一漏〞，配电箱内多路配电要有明显标记，配电箱设门、加锁并有防雨措施。第九章、季节性施工措施9.1雨季施工措施(1)本工程施工时间跨越整个夏季，所以工程在开工前根据场区大临布置及场区地形情况，布置几道临时性排水沟，把雨水及污水排至排水沟内。(2)在开挖基坑时应做好“挡〞、“排〞水工作，防止雨水和场内积水流入基坑，并随时将基坑内的水及时排出坑外。(3)专人收听当地最近几天的天气变化情况,尽量防止雨天进行混凝土的浇筑工作。(4)对正在浇筑混凝土的工作面，遇到下雨天气，及时采取覆盖措施，防止混凝土外表起砂。(5)水泥库及其它易受潮物品垫高存放，保证临时库房屋面不漏水，并用塑料布将易潮物品覆盖。(6)钢结构雨季施工时应注意以下几点：a.加工场地搭设防护棚。b.电气设备应经常检查，以保证其绝缘良好。c.施工车辆在雨天工作应有防滑设施。d.雷雨、大风天气严禁高空作业。9.2大风季节施工措施(1)为防止风沙天气影响混凝土施工，搅拌站周围搭设防护棚进行封闭。(2)施工场地每天安排专人定时洒水保湿，防止扬尘。(3)砂石料场、钢筋场除搭设防护棚外，并在外表覆盖塑料布，防止风沙影响砂石含泥量，污染钢筋外表。(4)遇风沙天气施工，操作工人佩戴风镜，防沙护罩等劳保用品。(5) 六级以上大风天气，停止一切高空作业。大风过后，对设备及现场进行全面检查、校正和修补。(6)遇大风时，平台或脚手架上的物品尽量收回，不能收的要放稳、放平。(7)为保证在风季施工中的平安，由专人观查天气变化，以便精心组织施工，提前做好准备、预防工作。第十章、环境保护措施(1)施工过程中，土方运输车辆不能装得过满，散落的土方要及时回收，场区临时道路要硬化，并要针对粉尘量及时安排专人洒水。(2)施工过程中的垃圾要及时收集到垃圾堆放地点，并应及时安排清运，运输过程中应遮盖严密，防止遗落。(3)不得在现场燃烧油毡、油漆以及可能产生有毒、有害烟尘和恶臭气体的物质。(4)各种废弃物应及时组织清运、无毒无害类按甲方指定地点倾倒，有毒有害类按甲方统一要求处置，禁止将有毒有害废弃物作土方回填。
