2021年【设计】道路工程施工组织设计方案 19页

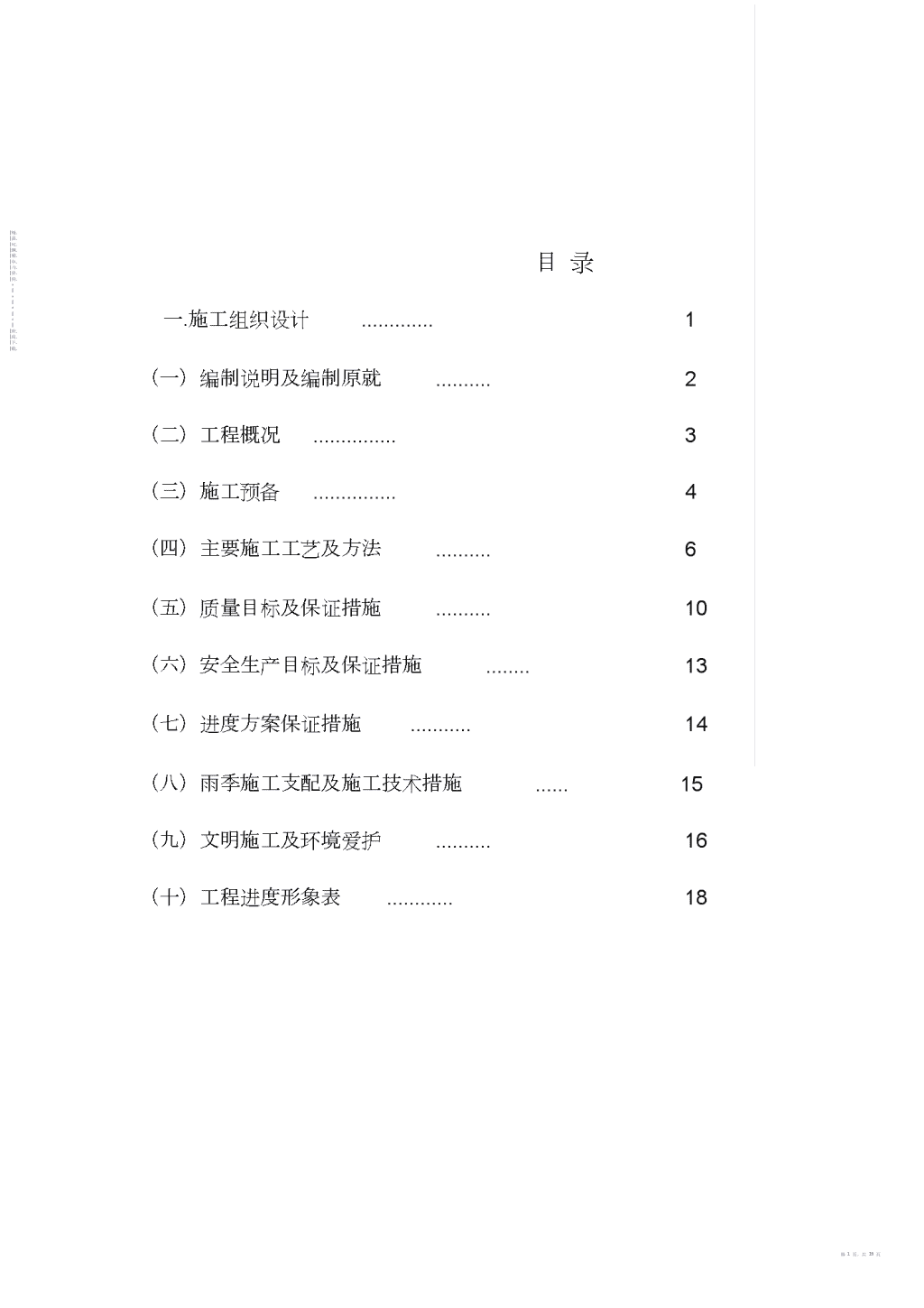

|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.目录一.施工组织设计.............1（一）编制说明及编制原就..........2（二）工程概况...............3（三）施工预备...............4（四）主要施工工艺及方法..........6（五）质量目标及保证措施..........10（六）安全生产目标及保证措施........13（七）进度方案保证措施...........14（八）雨季施工支配及施工技术措施......15（九）文明施工及环境爱护..........16（十）工程进度形象表............18第1页，共19页 |精.|品.|可.一.编制说明：（一）编制说明及编制原就|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.1.依据山东力克碳素股份有限公司150kt焙烧项目（二期）路面施工工程招标文件；2.现场考察的实际情形；3.《市政工程施工规范》；4.《市政工程质量检验评定标准》；5.《市政工程施工及验收规范》；6.本工程的特点.工期要求及本单位的技术水平和设备配套等情形；二.编制原就依据招标文件要求及工程特点，确定编制原就为：细心组织.科学治理.合理支配.突出重点.重点环保.文明规范；1.确保实现业主所要求的安全.质量目标在充分懂得业想法图的基础上，以施工设计图纸为主导，采纳先进.合理.经济.可行的施工方案，并满意施工规范和设计要求，确保施工安全和质量优良；2.确保实现业主要求的工期目标依据我单位现有技术水平.施工治理体会和设备配套才能，施工进度支协作理.高效，施工区段划分和谐.统一，资源配置合理.有第2页，共19页 效，做到均衡生产，以确保工程施工总工期；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.3.优化方案，削减投入充分考虑本标段工程施工环境和工程特点，充分比选.优化，从工期.投入和施工干扰方面综合考虑，做到方案合理，切实提高工作效率，降低工程造价；4.留意环保和文明施工，创文明.绿色工地严格执行相关法律.法规，爱护环境.爱护文物，争创文明工地；合理规划施工用地，力求施工全过程对环境破坏最小，制定较周密的环境爱护措施；5.充分考虑各种施工界面的和谐，处理好各种关系留意搞好与设计.监理工程师及相关各承包商间的和谐关系；为工程的顺当实施制造好的条件；留意搞好与工程所处政府及居民之间的和谐关系，防止扰民和民扰大事的发生；（二）工程概况1.工程概况：*********有限公司150kt焙烧项目（二期）路面施工工程，工程起点为东三路与新建项目连接线交叉口，向东约米的中心路面.部分环路及过路涵管；路幅为米中心路面；道路结构为：素土夯实，压实度≥93%，300厚3:7灰土分两步夯实，300第3页，共19页 厚1:2:7石灰:粉煤灰:级配砂石压实，60厚（4+2）1:沥青豆石砼面|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.层，碾压平整；过路管涵工程：沟槽开挖，槽底夯实，钢筋混凝土管管道砼垫层，钢筋砼管安装铺设，钢丝网水泥砂浆抹带接口，土方回填夯实；2.工程特点:1）道路施工线路长，工程量大，露天作业.季节性强，遇到不行预见的问题多，所以施工前必需充分做好预备工作，包括施工治理和组织方案工作；施工中实行流水作业；严格施工治理，健全岗位责任制.加强质量安全保证体系工作；2）道路施工耗费筑路材料多，所以要认真做好调查争论，充分利用当地材料；3）本工程现场依据人.车辆通行情形，实行安全施工措施；4）工程施工季节正赶上雨季，可能对工程质量进度造成肯定影响，需实行防范措施；（三）施工预备一.1.组织施工人员和治理人员，认真学习施工图.设计文件.技术规范，协作设计单位进行施工图的设计交底和现场交底，把握施工要求.质量标准，认真地勘察现场和四周环境，明白本工程的地质.水文.气象等情形，核实现有的劳动力.机具设备，进行施工动员，编写更第4页，共19页 符合实际的施工设计和施工方案；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.2.为便利施工，合理平面布置，预备暂时工棚.材料堆场.水泥仓库.暂时办公室等；3.明白施工现场的给水.供电及场内外运输路线等情形；施工暂时用水.用电尽量利用沿线供电.供水设施；生活用水及施工用水采纳自来水，并配备洒水车进行供水；对全体参与施工人员进行用水.用电的安全训练；4.施工前对埋设在地下的自来水管线.电缆管线等作出标志，防止施工中显现漏水.漏电现象；当施工挖方四周在危急建筑物邻近时，对欲倾倒物要加以支撑或拆除；5.对水准点.电线杆等重要位置要设置安全防护围栏；对需要迁移的设施应督促有关单位尽快迁移，以确保施工安全；复原道路设计中线，对道路中线的各点进行复测，确认无误后进入施工测量；设置施工掌握边线桩，由道路中心线测出道路宽度，在道路边线外0.5~1.0m两侧，以距离5m.10m或15m钉木桩；复测暂时水准点，测出道路中心高程，标于边桩上，以利于精确施工；6.交通运输路线必需断交通时，应事先向有关部门申报，并做好断行.绕行预备；7.查明沿线邻近下水道的管径.流向或可供排水的沟渠情形和以往暴雨后的积水情形；以便考虑施工期间的排水措施；第5页，共19页 二.|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.1.人员组织预备：公司领导高度重视，选拔具有丰富实践体会的人员，组成项目经理部，集中技术骨干明确分工，各负其责，以确保本工程按期保质完成；同时挑选施工素养高，技术全面的施工队伍进入现场；2.机械施工组织预备：依据现场条件，具体运算好所需投入的机械设备，采纳机械化施工，提前做好各机具的检修工作，需投入的机械设备有推土机.挖掘机.自卸车.压路机.灰土拌合机.石灰粉煤灰级配砂石拌合机.沥青砼摊铺机等；依据施工进度机械间续进入施工现场；3.材料预备：依据施工现场工程进度所需，各种材料间续进场；需要场外加工的半成品由场外加工运至施工现场；（四）主要施工工艺及方法一.主要施工工艺1.道路工程道路施工按施工部署分段进行，道路结构先完成面层以下部分、待道路全部形成后，再全线进行面层加铺；2.石灰土处理路基石灰采纳袋装石灰粉；石灰土在使用前须充分粉化，现场翻拌，匀称摊铺；摊铺时持线找平，用12～15t碾碾压，强度及平整度满意第6页，共19页 要求；素土.白灰拌合后的无侧限抗压强度应符合标准，拌好的灰土色泽匀称一样；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.碾压时用6～8t碾初压一遍，挂线找补后，再用12～15t碾压实到相对密实度达到95％（重型击实）；对检查井四周不易压实的部位由人工夯实达到密实度，灰土层成活后围挡，洒水养护；3.石灰.粉煤灰.级配砂石混合料混合料运至现场后，先通过小范畴的试铺确定虚厚，误差掌握在10mm范畴内、分三层施作、严格掌握摊铺厚度；施工前对材料供应厂进行资审，报监理部门审查，材料到现场后准时对其质量检查.试验；摊铺后用8t碾初压后以5×5m方格网检查找补；初压后洒水，上12t重碾压实至相对密实度95％（重型击实），表面轮迹深不超过5mm；接茬处采纳立茬.毛茬，洒水潮湿后碾压；混合料分层碾压成活后，封闭围挡，洒水养护；在铺油前24小时喷洒乳沥青粘结层一道，用油量为1.2kg/m2；二.道路工程的施工方法：1.路床土方施工；路床施工采纳机械化施工和人工协作施工，在机械施工中，配备肯定数量的人工，完成机械达不到的工作面，如边角的修整，路床的整形等；路床配备机械按设计标高进行填挖，垃圾外运，填方路床按摊铺厚度施工，路基填土不得使用腐殖土.生活垃圾土.污泥等，依据压实系数填土，人工找平，检查铺筑土层的宽度和厚度，合格后即可碾压，碾压先轻后重，应做到无漏压.无死角，确保碾压匀称，压路机碾压至满意要求；挖方路基按设计高层确定开挖深度，不得超挖，应依据压实系数，留第7页，共19页 有碾压到设计标高的压实量，挖至路床底时准时测设中心桩和横断|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.桩，按路拱大样找平；应先轻后重.先稳后振.先低后高.先慢后快.轮迹重叠；碾压应以达到规范要求的压实度为准；如土质过软或含水量过大，就采纳石灰土或其他有效的方法处理；土质过干，应洒水；2.3:7石灰土基层的施工方法：道路3:7石灰土基础，按预留虚数往路床上土，初步找平后上灰；拌合时采纳灰土拌合机拌合，先碎土干拌，完毕后立刻测定含水量，并视季节掌握含水量，加至正确含水量，湿拌，达到灰土匀称一样，表面细匀平整，准时用人工整出路拱；湿拌后准时检查调平整形，用履带稳压，发觉问题准时处理；用平地机刮平，要严格掌握基层厚度和高程，其路拱横坡与面层一样；用12吨压路机碾压，自路边开头向中心碾压4~6遍，每次重轮重叠1/2~1/3；要保持路拱和横坡不变；并认真检查平整度和标高，即时修整；掌握原就应为“宁搞勿低，宁刨勿补”；压实至密实度要求，压完后，洒水养护5~7天；养生期间严禁车辆通行；3.石灰.粉煤灰.级配砂石层的施工方法：依据施工现场特点，石灰.粉煤灰.级配砂石混合料采纳厂拌，基础清理洁净，依据设计标高挂线摊铺，摊铺机摊铺，人工协作，石灰.粉煤灰.级配砂石混合料应匀称，色泽一样，并且无明显的粗细粒料集中现象；履带碾压，人工协作平地机找平，修整，严禁用薄层贴补第8页，共19页 法进行找平，用三轮压路机或振动压路机进行碾压，“先轻后重.先|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.慢后快.先低后高.先边后中”的原就进行碾压，至无显著轮迹，碾压到要求的密实度为止，完成后依据情形进行保湿养生，防止忽干忽湿，养生期内除答应施工车辆慢速（＜30km/h）通行外，禁止其他车辆通行；4.沥青混凝土的施工方法：沥青混凝土施工前，对基层进行检查验收，施工前对各种材料进行调查试验，对各种机具做到全面检查，经调试使其处于良好的性能状态；预备好足够的机械，施工组织才能配套，重要机械预备好备用设备；沥青砼拌合料在沥青砼拌合厂采纳拌合楼拌制，沥青砼混合料应匀称一样.无花白料.无结团成块或严峻粗细料集中现象，不符合要求的不得使用，并准时调整；运输采纳自卸汽车运输，车厢内应清理洁净；沥青砼混合料采纳机械摊铺，摊铺机具有自动调平.调厚装置；具有足够容量的受料斗，具有初步振实.熨平装置；摊铺宽度可以调整；机械摊铺沥青砼时，专人跟机检查摊铺情形，指挥调正熨平板和合理卸料；摊铺沥青砼时应缓慢.匀称.连续不间断；碾压进行初压，采用轻型两轮压路机碾压2遍，碾压速度要缓慢.匀称，初压时料温较高，不得产生推移.裂纹；压路机应从外侧向中心碾压，相邻碾压带重叠1/3轮宽；碾压时应将驱动轮面对摊铺机，利用重力将料往下压，防止推移；初压后检查平整度.路拱，必要时修整；复压采纳振动压第9页，共19页 路机碾压4~6遍，达到要求的压实度，并无显著轮迹；终压采纳停振|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.的振动压路机，排除轮迹，最终形成平整的压实面；在连续摊铺后的碾压中，压路机不得随便停顿；为防止碾轮粘沥青，可将掺洗衣粉的水喷洒碾轮，严禁涂刷柴油；压路机不得在未碾压成型并冷却的沥青砼路面上转向.调头；不得散落矿料.油料等杂物，加强成品爱护意识；热拌沥青砼路面完工后待自然冷却，表面温度低于50℃后，方可开放交通；5.排水工程施工方法：开工后，第一清除规划红线内的垃圾，并在开挖之前弄清于施工相关的地下情形，施工放线，挖掘机开挖沟槽，槽底平整，如发生超挖，采纳灰土回填，槽底夯实采纳电夯夯实达到密实度；测量掌握采纳经纬仪.水准仪与龙门板相结合的方法；做混凝土平基，沟槽经夯实达到设计密实度后，用经纬仪定管道中心线，按要求安装混凝土侧向模板；按施工协作比配制砼，浇筑平基，混凝土采纳混凝土搅拌机拌合，人工铺筑，机械振捣，最终找平，掩盖塑料薄膜，洒水养生；下管，采纳吊车机械下管，人工稳固，专人指挥，留意安全和谐工作，稳管前将基础表面打扫洁净，稳管时以管内底标高为准，对管道中心线的掌握，采纳中线法进行掌握；第10页，共19页 接口抹带，把管端部洁净，凿毛处理后进行对接，对接间隙为|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.10mm左右；钢丝网水泥砂浆抹带接口，终止后洒水养生；管道回填，回填在抹带水泥砂浆强度达到70%以上后进行，管道回填土在管顶上50cm以内用素土分层压实；管道两侧匀称回填，分层夯实；（五）质量目标及保证措施一.质量目标：优良；二.保证工程质量的措施：1.建立工程质量保证体系措施，做到组织落实；建立项目质量治理机构，项目经理直接抓，技术负责人靠上抓，质检负责人特地抓，强化组织领导，同时健全质量治理专项规章制度，落实岗位责任制，形成一个既有各自任务.权限而又相互和谐，相互促进的有机整体；2.抓好全员质量训练，增强职工质量意识，引进全面质量治理理念，增强职工质量责任感和危机感；3.搞好职工技术培训，进一步熟识施工操作规范及质量标准，保证正确操作及检测；4.严格履行交底制度，各工程开工前，均进行书面技术交底，具体交待施工方法.步骤.质量要求，认真学习施工图.有关技术操作规范和质量标准，做到心中有底；经交底人，接受人双方签字后实施；使操作人员明确施工程序.施工方法和质量标准；第11页，共19页 5.细心测量放样，支配专职测量人员准时复测验收；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.6.加强原材料治理，把好材料进场关；7.完善质量检查验收制度，在施工过程中，质量检查人员要进行跟踪治理，发觉问题，准时修改；各分部.分项工程施工阶段完成后应准时自检，请甲方质检人员及监理工程师检验合格签字后，方可进行下道工序的施工；8.做好施工中各项技术档案资料的整理和积存工作，准时填报工程验收报表，特殊为隐藏工程的验收签证，施工日记，建立技术档案，储存原始资料；9.各项已完成的工程，要做好成品爱护工作；10.搞好施工机具.仪器的检修工作，常常保持机具设备的完好和精度；三.强化质量通病的防治措施：1.准时总结，及早预防对重要工序和技术难题绽开争论，在施工中认真克服质量通病；2.加强测量工作的治理，严格掌握标高；预防与设计误差较大，一旦显现问题坚决翻工重做；3.加强灰土层的施工，严防显现搅拌不匀称，各基层厚度不够，协作比计量不准，拌合料过干或过湿碾压；（六）安全生产目标及保证措施第12页，共19页 一.施工安全保证措施：|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.1.建立现场安全网络，由项目经理直接负责，安全技术负责人落实安全施工方案，制定各项制度，落实安全规定的执行，做到职责清晰，任务明确，做到施工不忘安全，安全为了施工，使安全工作贯彻到工程施工的全过程；2.成立安全小组，对参与道路施工的人员进行安全技术训练；3.施工现场加强治理；4.路基施工压实安全措施：1）开动前，机械四周应无障碍和人员；2）在运行中，不得进行修理或加油；3）变换压路机前后方向，应待滚停止后进行；严禁利用换向离合器作制动用；4）新开道路碾压，先两边，后中间，距路基边缘不少于0.5M，上坡变速应在制运后进行，下坡时应挂低速挡不得脱挡滑行；5）多台压路机联合作业时，其间距应大于3M，以免发生碰撞或造成转向困难；6）压路机转移工地较远时，不得用其它车辆拖拉牵运；7）振动式压力机起振必需在压路机行走后进行，停振必需在压路机停车之前进行；8）压实松软路基，应先经过1—2次静压，然后再进行振动碾压；9）严禁在硬质路面上起振，以免损坏路面和压路机机件；第13页，共19页 10）碾压前，应先调整好振动频率后再作业；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.11）压路机在高速行驶时不得结合振动；12）不得在急转弯时用快速挡；13）换向离合器.起振离合器和制动离合器的调整，必需在离合器脱离开后进行；6.道路结构层施工时，各种材料摊铺时，要尽量落低，削减飞扬；7.对碾压成活的路段，限制车辆行驶时，应用木马拦挡或用旗语指挥，禁止跑到车前去挡车；8.现场设安全轻巧的护栏和“禁止通行”.“危急慢行”的安全标志牌，夜晚挂红灯示警，在不断交通的施工情形下，施工人员要随时留意避让来往车辆和行人；9.对施工用电线路和机电设备勤于检查；（七）进度方案保证措施一.工程进度保证措施：1.方案工期38天，要充分做好开工前与施工各阶段的预备工作，强化项目治理，实行项目经理负责制，做到全面方案统一组织，统一指挥，统一调度；2.编制切实可行的进度方案，在施工过程中上下和谐，长短方案连接，确保工期的实现；3.细心组织各类治理人员和技术人员，投入本工程，合理支配施工工序.施工方法，组织分段流水或交叉分项施工，充分利用作业第14页，共19页 面；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.4.采纳机械化施工，人工协作，提高劳动效率；5.组织好充分的人力.材料.机械.后勤供应，保证工程所需；6.对天气的影响早预备.早预防，防止雨天影响；同时雨后做好排水工作，尽快复原施工；7.对工程实行目标治理，充分调动职工的积极性，层层落实责任制；（八）雨季施工支配及施工技术措施一.雨季施工措施：1.留意每天听好天气预报，做到早预备.早组织，合理支配施工，尽量防止雨水作业以确保质量；2.施工现场做到雨后不积水，不影响施工进度；3.雨季施工应留意边坡稳固，必要时应加支撑；4.雨季施工严禁靠房屋墙壁堆土；5.加强工地现场与材料加工拌和厂的联系，现场缩短施工路段，各工序要紧密连接，用装载机和人工装材料时，应留意车停稳后再装，要防止车辆滑动；6.汽车和工地应备有防雨设施，并做好相应的排水措施，沟边排水时，要站稳，以防滑入沟内；7.场内运输时，路面应依据需要加铺炉渣.砂或其他防滑材料；第15页，共19页 8.机械挖掘时应当实行措施留意行进和移动过程的防滑，在坡|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.道路面应当缓慢行驶，上坡时不得换档，下坡时不得空档滑行，路面行驶不得急刹车；在边坡邻近使用.移动机械应留意边坡可承担的荷载，防止边坡塌方；（九）驻地建设.文明施工及环境爱护一.现场文明施工治理措施：1.严格按程序施工，确保工程紧急有序的顺当进行；2.现场材料堆放要砖成垛，砂成堆，原材料及成品要堆放整齐；3.坚持文明施工，车辆进出要有专人指挥，安全宣扬牌要明显醒目；4.依据施工现场平面设置各项暂时设施，并随施工不同阶段进行调整，合理布置；5.工地道路要平整.畅通.洁净.不乱堆乱放；5.现场施工要做到工完场清.活完料清，成品要进行爱护；6.处理好周边关系，削减干扰；7.遵守国家有关环境爱护的法律规定，应有效掌握现场各种粉尘.废气.废水.固体废弃物以及噪声.振动对环境的污染和危害；二.环境爱护技术措施：1.防止大气污染：1）施工垃圾准时清运，适量洒水，削减扬尘；第16页，共19页 2）易飞的细颗粒散体材料.外运垃圾.工程渣土，应严密遮盖，|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.运输时要防止撒落.飞扬；卸运时应实行有效措施，削减扬尘；3）制定洒水降尘制度，专人负责；4）施工现场使用的锅炉.茶炉.饭灶必需符合环保要求；2.防止水污染：施工生产作业产生的污水，掌握流向；在合理位置设置沉淀池，或回收用于洒水降尘；现场油料储存和使用实行措施，防止油料跑.冒.滴.漏.污染水体；3.削减噪声危害的技术措施：1）排除和减弱施工中的噪声源；2）掌握噪声的传播；3）做好防护；4）严格掌握作业时间；4.施工现场保卫工作措施：1）施工现场的保卫工作对现场的安全及工程质量.成品爱护.材料爱护有着重要的意义，建立完整可行的保卫制度，包括领导分工.治理机构，治理程序和要求，防范措施，组建保卫人员；5.地下管线及其它地上地下设施的爱护加固措施：5.1在道路及管道沟槽开挖前施工负责人必需向操作人员具体交底；1）地下设施情形；第17页，共19页 2）危急性；|精.|品.|可.|编.|辑.|学.|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.3）安全措施；5.1道路及管沟开挖前，与有关单位联系，有管线治理单位代表到现场标明管线所在位置，进行人工开挖，做好标记；第18页，共19页 （十）方案开.竣工日期和施工进度网络图施工进度|精.|品.|可.|编.|辑.|学.单天序号名称|习.|资.|料.*|*|*|*||欢.|迎.|下.|载.位1机械挖土方米3215cm3:7石灰土米2315cm3:7石灰土米24石灰粉煤灰砂石米25沥青砼米27钢筋砼管铺设米9外运垃圾米310竣工清理劳动力方案曲线图数36912151821242730333639第19页，共19页
