《道路勘测设计》第2章平面设计课后习题及答案 3页

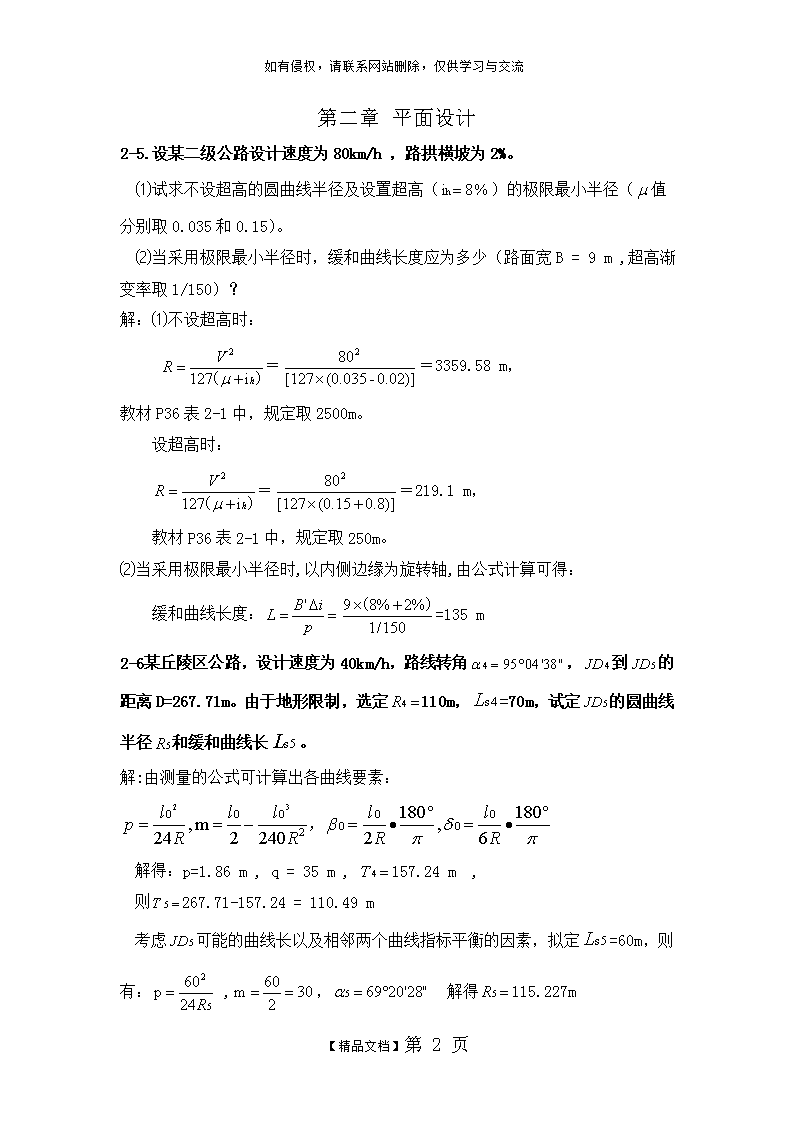

如有侵权，请联系网站删除，仅供学习与交流《道路勘测设计》第2章平面设计课后习题及答案【精品文档】第3页 如有侵权，请联系网站删除，仅供学习与交流第二章平面设计2-5.设某二级公路设计速度为80km/h，路拱横坡为2%。⑴试求不设超高的圆曲线半径及设置超高（）的极限最小半径（值分别取0.035和0.15）。⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9m,超高渐变率取1/150）？解：⑴不设超高时：＝＝3359.58m，教材P36表2-1中，规定取2500m。设超高时：＝＝219.1m，教材P36表2-1中，规定取250m。⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得：缓和曲线长度：=135m2-6某丘陵区公路，设计速度为40km/h，路线转角，到的距离D=267.71m。由于地形限制，选定110m，=70m，试定的圆曲线半径和缓和曲线长。解:由测量的公式可计算出各曲线要素：解得：p=1.86m,q=35m,157.24m,则267.71-157.24=110.49m考虑可能的曲线长以及相邻两个曲线指标平衡的因素，拟定=60m，则有：,，解得115.227m【精品文档】第3页 如有侵权，请联系网站删除，仅供学习与交流2-7、某山岭区公路，设计速度为40km/h,路线转角，，至、到距离分别为458.96m、560.54m。选定，试分别确定、的圆曲线半径和缓和曲线长度。解：(1)曲线要素计算则由于与是同向曲线，查《规范》可知，同向曲线之间的直线段长度至少为设计速度的6倍，即，此时所以这样设置不可行，所以只能减少直线段的长度。（2）曲线拟定由于与的转角接近，所以在根据《规范》拟定,则计算可得：，，所以与之间的直线段长度为接近速度的4倍，可以接受。（3）曲线拟定由于是小偏角，根据《规范》可得，所需曲线最小长度为：，则切线长与为反向曲线，由《规范》可得，直线段最小为速度的2倍，即120m,则有，显然满足曲线的要求。按反算半径：，由于半径大于不设超高最小半径，可不设缓和曲线，则。【精品文档】第3页
