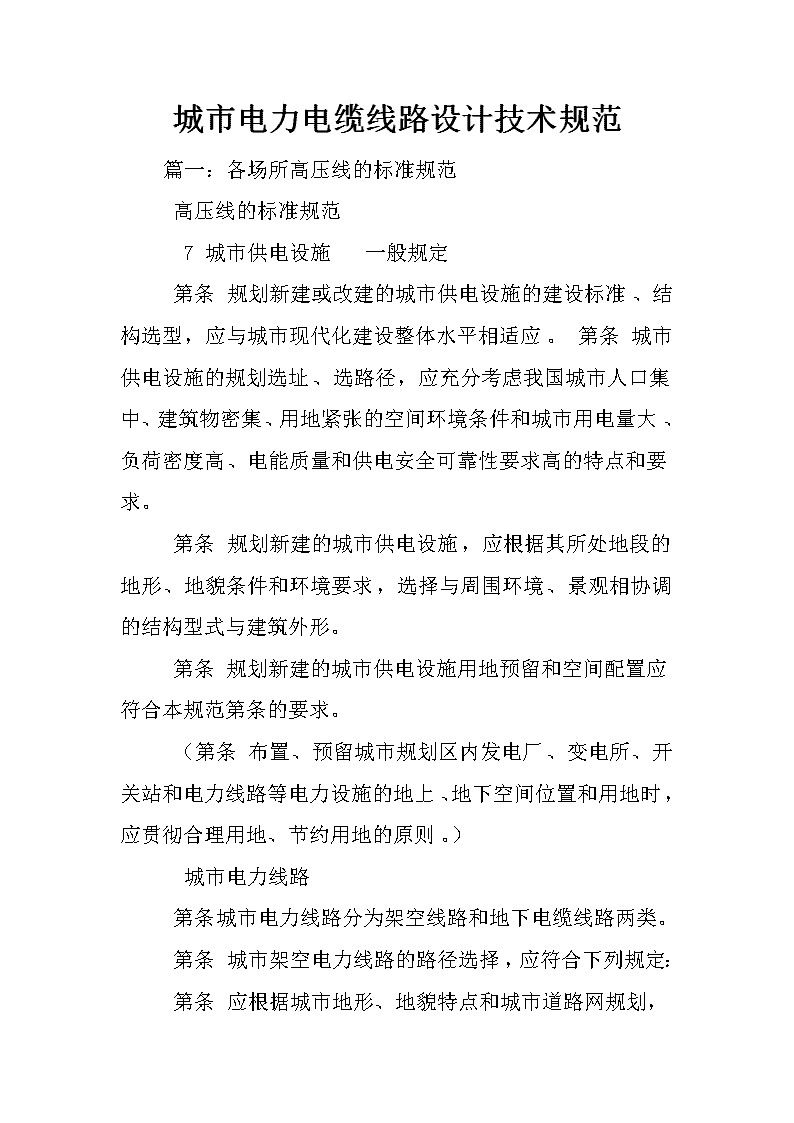

城市电力电缆线路设计技术规范 9页

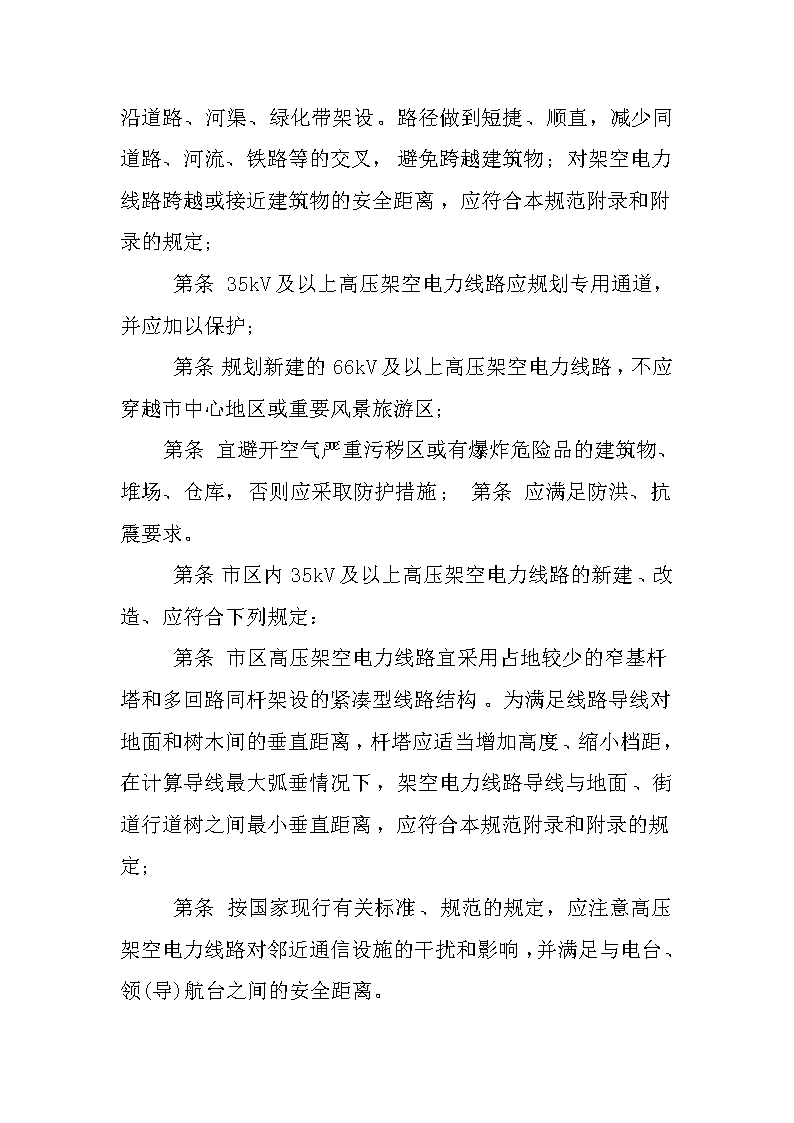

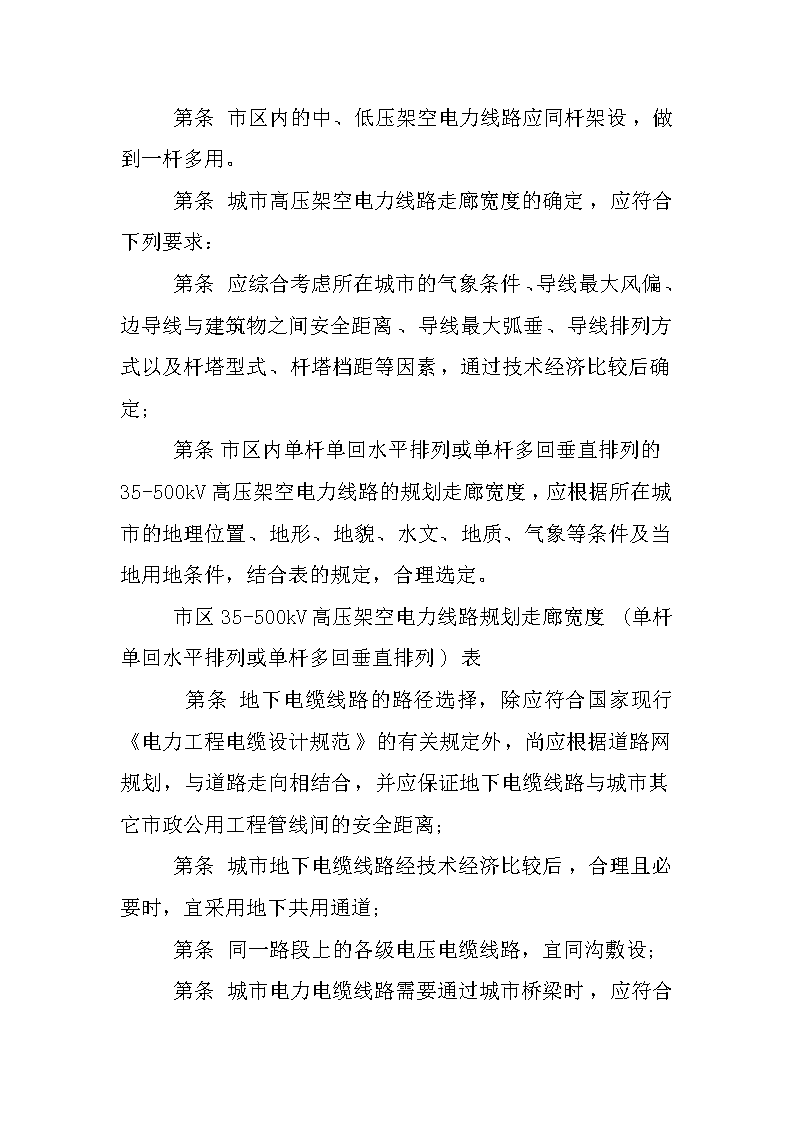

城市电力电缆线路设计技术规范　　篇一：各场所高压线的标准规范　　高压线的标准规范　　7城市供电设施一般规定　　第条规划新建或改建的城市供电设施的建设标准、结构选型，应与城市现代化建设整体水平相适应。第条城市供电设施的规划选址、选路径，应充分考虑我国城市人口集中、建筑物密集、用地紧张的空间环境条件和城市用电量大、负荷密度高、电能质量和供电安全可靠性要求高的特点和要求。　　第条规划新建的城市供电设施，应根据其所处地段的地形、地貌条件和环境要求，选择与周围环境、景观相协调的结构型式与建筑外形。　　第条规划新建的城市供电设施用地预留和空间配置应符合本规范第条的要求。　　（第条布置、预留城市规划区内发电厂、变电所、开关站和电力线路等电力设施的地上、地下空间位置和用地时，应贯彻合理用地、节约用地的原则。）　　城市电力线路　　第条城市电力线路分为架空线路和地下电缆线路两类。　　第条城市架空电力线路的路径选择，应符合下列规定：　　第条 应根据城市地形、地貌特点和城市道路网规划，沿道路、河渠、绿化带架设。路径做到短捷、顺直，减少同道路、河流、铁路等的交叉，避免跨越建筑物；对架空电力线路跨越或接近建筑物的安全距离，应符合本规范附录和附录的规定；　　第条35kV及以上高压架空电力线路应规划专用通道，并应加以保护；　　第条规划新建的66kV及以上高压架空电力线路，不应穿越市中心地区或重要风景旅游区；　　第条宜避开空气严重污秽区或有爆炸危险品的建筑物、堆场、仓库，否则应采取防护措施；第条应满足防洪、抗震要求。　　第条市区内35kV及以上高压架空电力线路的新建、改造、应符合下列规定：　　第条市区高压架空电力线路宜采用占地较少的窄基杆塔和多回路同杆架设的紧凑型线路结构。为满足线路导线对地面和树木间的垂直距离，杆塔应适当增加高度、缩小档距，在计算导线最大弧垂情况下，架空电力线路导线与地面、街道行道树之间最小垂直距离，应符合本规范附录和附录的规定；　　第条按国家现行有关标准、规范的规定，应注意高压架空电力线路对邻近通信设施的干扰和影响，并满足与电台、领(导)航台之间的安全距离。 　　第条市区内的中、低压架空电力线路应同杆架设，做到一杆多用。　　第条城市高压架空电力线路走廊宽度的确定，应符合下列要求：　　第条应综合考虑所在城市的气象条件、导线最大风偏、边导线与建筑物之间安全距离、导线最大弧垂、导线排列方式以及杆塔型式、杆塔档距等因素，通过技术经济比较后确定；　　第条市区内单杆单回水平排列或单杆多回垂直排列的35-500kV高压架空电力线路的规划走廊宽度，应根据所在城市的地理位置、地形、地貌、水文、地质、气象等条件及当地用地条件，结合表的规定，合理选定。　　市区35-500kV高压架空电力线路规划走廊宽度(单杆单回水平排列或单杆多回垂直排列)表　　第条地下电缆线路的路径选择，除应符合国家现行《电力工程电缆设计规范》的有关规定外，尚应根据道路网规划，与道路走向相结合，并应保证地下电缆线路与城市其它市政公用工程管线间的安全距离；　　第条城市地下电缆线路经技术经济比较后，合理且必要时，宜采用地下共用通道；　　第条同一路段上的各级电压电缆线路，宜同沟敷设；　　第条 城市电力电缆线路需要通过城市桥梁时，应符合国家现行标准《电力工程电缆设计规范》中对电力电缆敷设的技术要求，并应满足城市桥梁设计、安全消防的技术标准规定。　　第条城市地下电缆敷设方式的选择，应遵循下列原则：　　第条应根据地下电缆线路的电压等级，最终敷设电缆的根数、施工条件、一次投资、资金来源等因素，经技术经济比较后确定敷设方案；　　第条当同一路径电缆根数不多，且不宜超过6根时，在城市人行道下、公园绿地、建筑物的边沿地带或城市郊区等不易经常开挖的地段，宜采用直埋敷设方式。直埋电力电缆之间及直埋电力电缆与控制电缆、通信电缆、地下管沟、道路、建筑物、构筑物、树木等之间的安全距离，不应小于本规范附表D的规定；　　第条在地下水位较高的地方和不宜直埋且无机动荷载的人行道等处，当同路径敷设电缆根数不多时，可采用浅槽敷设方式；当电缆根数较多或需要分期敷设而开挖不便时，宜采用电缆沟敷设方式；　　第条地下电缆与公路、铁路、城市道路交叉处，或地下电缆需通过小型建筑物及广场区段，当电缆根数较多，且为6-20根时，宜采用排管敷设方式；　　第条同一路径地下电缆数量在30根以上，经技术经济比较合理时，可采用电缆隧道敷设方式。附录B 城市架空电力线路接近或跨越建筑物的安全距离　　篇二：20kV电力电缆技术规范　　20kV电力电缆技术规范　　1　　目录　　1规范性引用文件......................................................................12技术参数及要求......................................................................13使用环境条件表......................................................................84试验................................................................................85产品标志、包装、运输和保管.........................................................10　　2　　20kV电力电缆技术规范　　1规范性引用文件　　本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。 　　GB高压输变电设备的绝缘配合GB2952电缆的护层　　GB/T～额定电压1kV(Um=)到35kV(Um=)挤包绝缘电力电缆及附件GB/T电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验　　GB/T电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T3048电线电缆电性能试验方法GB/T3956电缆的导体　　DL/T401高压电缆选用导则　　DL/T5221城市电力电缆线路设计技术规定　　江苏省电力公司苏电生[XX]1577号《输变电设备交接和状态检修试验规程》2技术参数及要求技术参数　　电缆技术特性参数表　　1　　2　　3　　篇三：配电工程设计说明　　XXXX项目10kV配电工程　　图号：　　设计说明书　　XXXX电力工程设计有限公司　　证书编号：A213011230 　　XXXX10kV配电工程　　批准：　　审核：　　设计：　　XXXX电力工程设计有限公司　　证书编号：A213011230　　一、总论：　　设计依据：　　XXXX的用电委托。　　XXXX供电公司批复的供电答复单。设计范围：　　本工程是为XXXX项目所做的施工设计。新建80kVA变台一座。　　设计所依据的主要规程、规范：　　《城市电力电缆线路设计技术规定》（DL/T5221-XX）《10kV及以下架空配电线路设计技术规程》（DL/T5220-XX）《66kV及以下架空电力线路设计规范》（GB50061-XX）《电力工程地下金属构筑物防腐技术导则》（DL/T5394-XX）《电力工程电缆设计规范》（GB50217-XX）《电缆防火标准》（中国大唐集团公司）　　《电气装置安装工程电缆线路施工及验收规范》（GB50168-XX）《架空送电线路杆塔结构设计技术规定》（DL/T5154-XX） 华北电力集团公司《冀北地区城市中低压配电网规划技术原则》及有关规程、规定。　　二、线路路径：XXXXXXX。三、气象条件：　　本线路所在地区为XXXX，按典型Ⅳ级气象条件设计。　　设计采用气象条件一览表:　　四、设计方案：　　35kV变电站XXX变542线路东北水分支10+1#杆安装80kVA变压器各一台。　　变台采用柱上形式布置，高压经多功能开关、跌落保险、避雷器接入变压器高压侧。　　变压器选用S13-80kVA自冷油浸变压器，接线形式为。采用电容补偿方式，在高峰负荷时功率因数不低于。五、杆塔和基础：杆塔设计杆塔设计依据　　《架空送电线路杆塔结构设计技术规定》DL/T5154-XX　　杆塔选型　　变台杆选用Φ190×10m砼杆。基础　　地质水文概况地形条件：平原海拔高度：≤1000米　　电杆埋设深度按下表所列数值选取：　　基础型式　　变台杆加装底盘、卡盘。底盘选用DP-8,卡盘选用KP-10。六、开关的选型：　　东北水分支10+1#杆加装多功能开关一台。七、绝缘配合及绝缘子选择： 　　根据华北电力集团公司XX年10月污秽区分布图划分和现场勘查及已有线路的运行经验，本工程按Ⅳ级污秽区设计。按《设计规程》规定，Ⅳ级污秽区要求比距应不小于/Kv。　　导线为三角排列，等效水平线间距离≥米。　　导线对拉线的距离及跳线弓子对横担及电杆的距离≥200mm。八、金具的安全系数：　　金具强度设计安全系数不小于下列数值:运行情况:
