10kv架空线路设计规范 28页

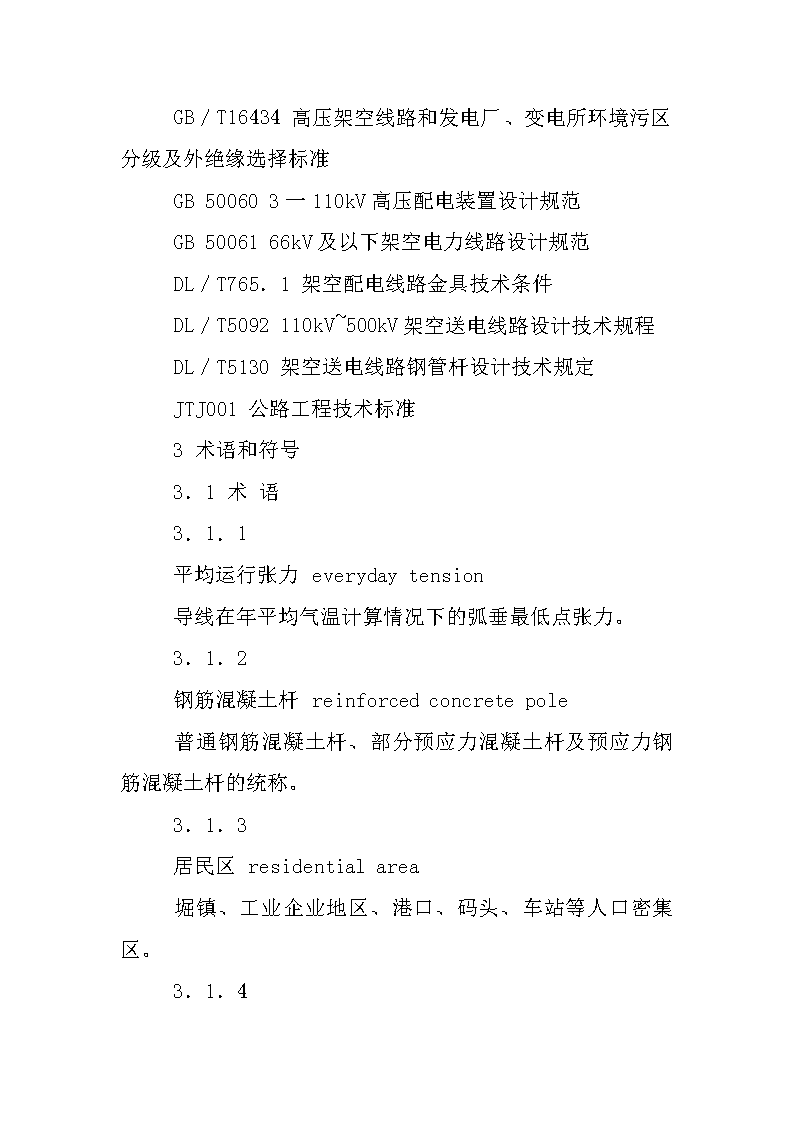

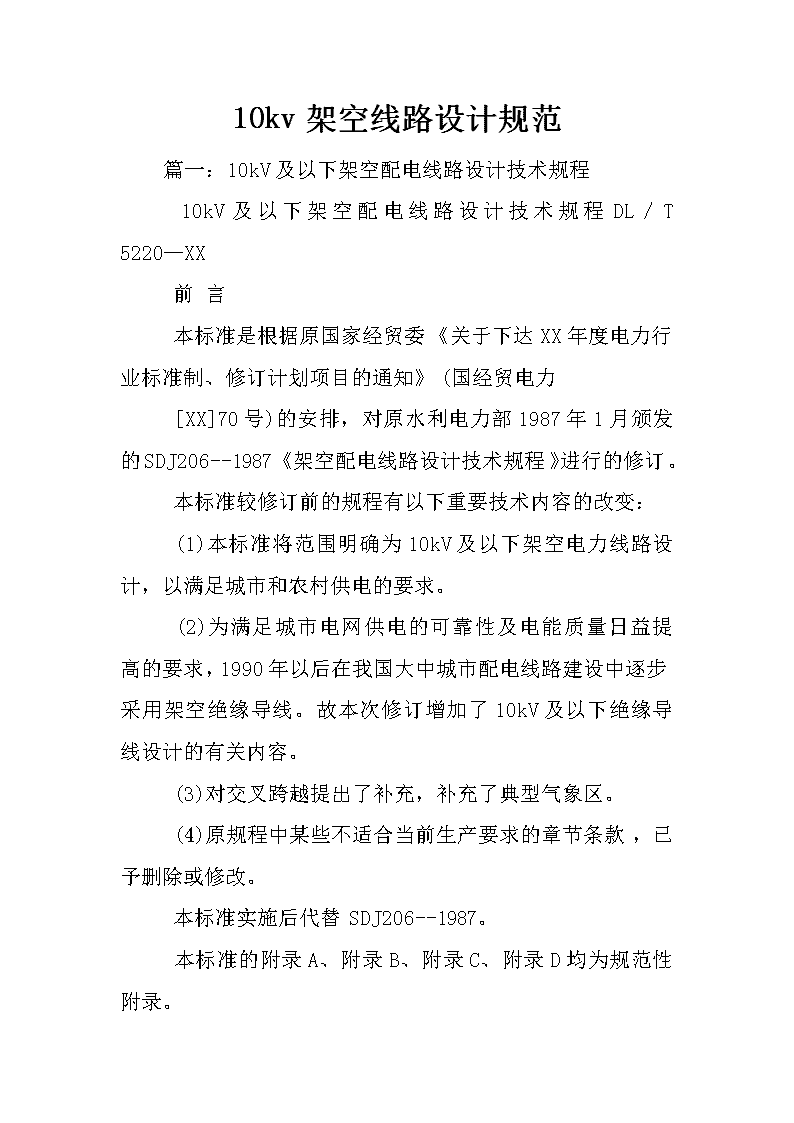

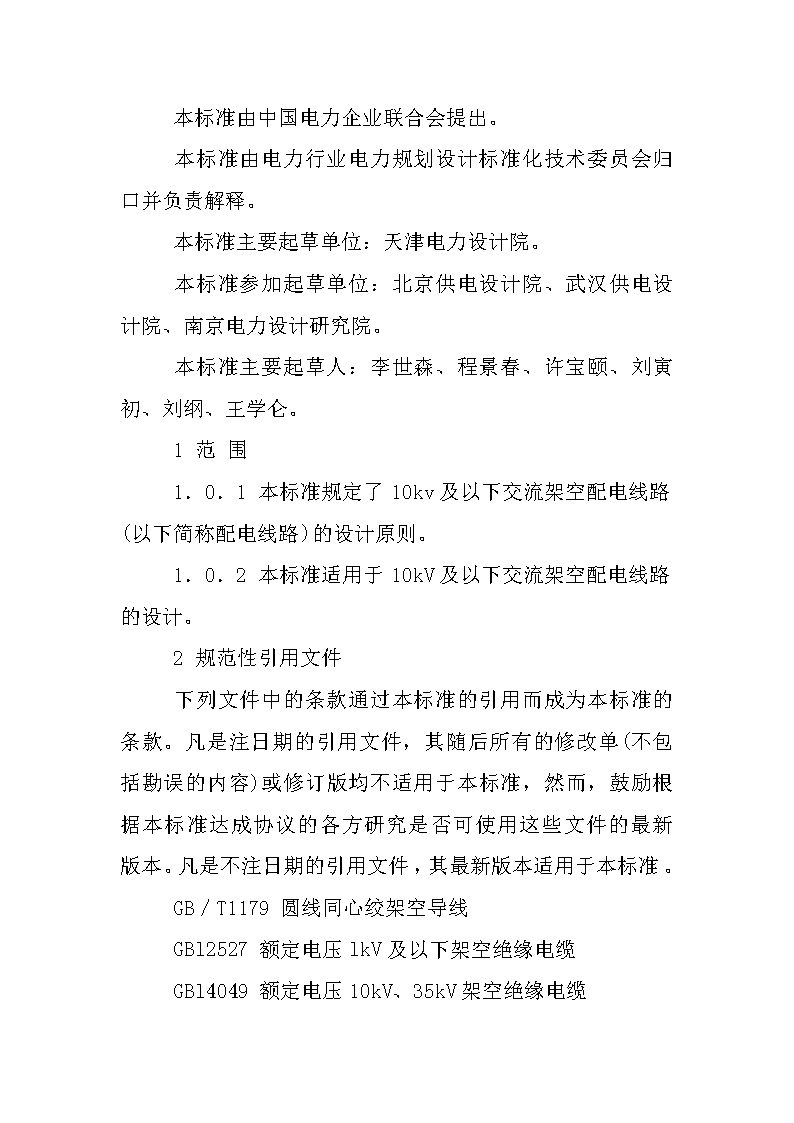

10kv架空线路设计规范　　篇一：10kV及以下架空配电线路设计技术规程　　10kV及以下架空配电线路设计技术规程DL／T5220—XX　　前言　　本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力　　[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。　　本标准较修订前的规程有以下重要技术内容的改变：　　(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。　　(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。故本次修订增加了10kV及以下绝缘导线设计的有关内容。　　(3)对交叉跨越提出了补充，补充了典型气象区。　　(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。　　本标准实施后代替SDJ206--1987。　　本标准的附录A、附录B、附录C、附录D均为规范性附录。 　　本标准由中国电力企业联合会提出。　　本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。　　本标准主要起草单位：天津电力设计院。　　本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。　　本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。　　1范围　　1．0．1本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。　　1．0．2本标准适用于10kV及以下交流架空配电线路的设计。　　2规范性引用文件　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。　　GB／T1179圆线同心绞架空导线　　GBl2527额定电压lkV及以下架空绝缘电缆　　GBl4049额定电压10kV、35kV架空绝缘电缆 　　GB／T16434高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准　　GB500603一110kV高压配电装置设计规范　　GB5006166kV及以下架空电力线路设计规范　　DL／T765．1架空配电线路金具技术条件　　DL／T5092110kV~500kV架空送电线路设计技术规程　　DL／T5130架空送电线路钢管杆设计技术规定　　JTJ001公路工程技术标准　　3术语和符号　　3．1术语　　3．1．1　　平均运行张力everydaytension　　导线在年平均气温计算情况下的弧垂最低点张力。　　3．1．2　　钢筋混凝土杆reinforcedconcretepole　　普通钢筋混凝土杆、部分预应力混凝土杆及预应力钢筋混凝土杆的统称。　　3．1．3　　居民区residentialarea　　堀镇、工业企业地区、港口、码头、车站等人口密集区。　　3．1．4 　　非居民区nomresidentialarea　　上述居民区以外的地区。虽然时常有人、有车辆或农业机械到达，但未建房屋或房屋稀少。　　3．1．5　　交通困难地区difficulttransportarea　　车辆、农业机械不能到达的地区。　　3．1．6　　大档距Iargedistance　　配电线路由于档距已超出正常范围，引起杆塔结构型式、导线型号均需特殊设计，且该档距中发生故障时，修复特别困难的耐张段(如线路跨越通航大河流、湖泊、山谷等)。　　3.2符号　　Wx——导线风荷载标准值，kN。　　Wo——基准风压标准值，KN／m2。　　μs——风荷载体型系数。　　μz——风压高度变化系数。　　β——风振系数。　　α——风荷载档距系数。　　Lw——水平档距，m。　　4总则　　4.0.1配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。 　　4.0.2配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。　　4.0.3主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。　　4.0.4配电线路大档距的设计，应符合DL/5092的规定。　　4.0.5配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。　　5路径　　5．0．1配电线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，做到经济合理、安全适用。　　5．0．2配电线路的路径，应与城镇总体规划相结合，与各种管线和其他市政设施协调，线路杆塔位置应与城镇环境美化相适应。　　5．0．3配电线路路径和杆位的选择应避开低洼地、易冲刷地带和影响线路安全运行的其他地段。　　5.0．4乡镇地区配电线路路径应与道路、河道、灌渠相协调，不占或少占农田。　　5．0．5 配电线路应避开储存易燃、易爆物的仓库区域，配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液(气)体储罐的防火间距不应小于杆塔高度的1．5倍。　　6气象条件　　6．0．1配电线路设计所采用的气象条件，应根据当地的气象资料和附近已有线路的运行经验确定。如当地气象资料与附录A典型气象区接近，宜采用典型气象区所列数值。　　6．0．2配电线路的最大设计风速值，应采用离地面l0m高处，10年一遇lOmin平均最大值。如无可靠资料，在空旷平坦地区不应小于25m／s，在山区宜采用刚近干坦地区风速的1．1倍且不应小于25m／s。　　6．0．3配电线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2／3，其最大设计风速宜比当地最大设计风速减少20％。　　6．0．4配电线路邻近城市高层建筑周围，其迎风地段风速值应较其他地段适当增加，如无可靠资料时，一般应按附近平地风速增加20％。　　6．0．5配电线路设计采用的年平均气温应按下列方法确定：　　(1)当地区的年平均气温在3℃一17℃之间时，年平均气温应取与此数较邻近的5的倍数值。　　(2)当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3℃～5℃后，取与此数邻近的5的倍数值。　　6．0．6 配电线路设计采用导线的覆冰厚度，应根据附近已有线路运行经验确定，导线覆冰厚度宜取5mm的倍数。　　7导线　　7．0．1配电线路应采用多股绞合导线，其技术性能应符合GB／T1179、GB14049、GB12527等规　　定。　　7．0．2钢芯铝绞线及其他复合导线，应按最大使用张力或平均运行张力进行计算。　　7．0．3风向与线路垂直情况导线风荷载的标准值应按下式计算：　　7．0．4城镇配电线路，遇下列情况应采用架空绝缘导线：　　l线路走廊狭窄的地段。　　2高层建筑邻近地段。　　3繁华街道或人口密集地区。　　4游览区和绿化区。　　5空气严重污秽地段。　　6建筑施工现场。　　7．0．5导线的设计安全系数，不应小于表7．0．5所列数值。　　7．0．6配电线路导线截面的确定应符合下列规定：　　1 结合地区配电网发展规划和对导线截面确定，每个地区的导线规格宜采用3～4种。无配电网规划地区不宜小于表7．0．6所列数值。　　2采用允许电压降校核时：　　1)lkV—lOkV配电线路，自供电的变电所二次侧出口至线路末端变压器或末端受电变电所一次侧入口的允许电压降为供电变电所二次侧额定电压的5％。　　2)lkV以下配电线路，自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压降为额定电压的4％。　　7.0．7校验导线载流量时，裸导线与聚乙烯、聚氯乙烯绝缘导线的允许温度采用+70℃，交联聚乙烯绝缘导线的允许温度采用+90℃。　　7．0．8lkV以下三相四线制的零线截面，应与相线截面相同。　　7．0．9导线的连接，应符合下列规定：　　1不同金属、不同规格、不同绞向的导线，严禁在档距内连接。　　2在一个档距内，每根导线不应超过一个连接头。　　3档距内接头距导线的固定点的距离，不应小于0．5m。　　4钢芯铝绞线，铝绞线在档距内的连接，宜采用钳压方法。　　5铜绞线在档距内的连接，宜采用插接或钳压方法。　　6 铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。　　7铜绞线、铝绞线的跳线连接，宜采用线夹、钳压连接方法。　　7．0．10导线连接点的电阻，不应大于等长导线的电阻。档距内连接点的机械强度，不应小于导线计算拉断力的95％。　　7．0．11导线的弧垂应根据计算确定。导线架设后塑性伸长对弧垂的影响，宜采用减小弧垂法补偿，弧垂减小的百分数为：　　1铝绞线、铝芯绝缘线为20％。　　2钢芯铝绞线为12％。　　3铜绞线、铜芯绝缘线为7％～8％。　　7．0．12配电线路的铝绞线、钢芯铝绞线，在与绝缘子或金具接触处，应缠绕铝包带。　　8绝缘子、金具　　8．0．1配电线路绝缘子的性能，应符合现行国家标准各类杆型所采用的绝缘子，且应符合下列规定：1lkV~10kV配电线路：　　1)直线杆采用针式绝缘子或瓷横担。　　2)耐张杆宜采用两个悬式绝缘子组成的绝缘子串或一个悬式绝缘子和一个蝴蝶式绝缘子组成的绝缘子串。　　3)结合地区运行经验采用有机复合绝缘子。 　　2lkV以下配电线路：　　1)直线杆宜采用低压针式绝缘子。　　2)耐张杆应采用一个悬式绝缘子或蝴蝶式绝缘子。　　8．0．2在空气污秽地区，配电线路的电瓷外绝缘应根据地区运行经验和所处地段外绝缘污秽等级，　　增加绝缘的泄漏距离或采取其他防污措施。如无运行经验，应符合附录B所规定的数值。　　8．0．3绝缘子和金具的机械强度应按式(8．0．3)验算：　　KF　　式中：　　K--机械强度安全系数，可按表8．0．4采用；　　F--设计荷载，kN；　　Fu--悬式绝缘子的机电破坏荷载或针式绝缘子、瓷横担绝缘子的受弯破坏荷载或蝶式绝缘子、金具的破坏荷载，kN。　　8．0．4绝缘子和金具的安装设计宜采用安全系数设计法。绝缘子及金具的机械强度安全系数，应符合表8．0．4的规定。　　8．0．5配电线路采用钢制金具应热镀锌，且应符合DL/T765．1的技术规定。　　9导线排列　　9．0．1 lkV～10kV配电线路的导线应采用三角排列、水平排列、垂直排列。lkV以下配电线路的导线宜采用水平排列。城镇的lkV～lOkV配电线路和lkV以下配电线路宜同杆架设，且应是同一电源并应有明显的标志。　　9．0．2同一地区lkV以下配电线路的导线在电杆上的排列应统一。零线应靠近电杆或靠近建筑物侧。同一回路的零线，不应高于相线。　　9．0．3lkV以下路灯线在电杆上的位置，不应高于其他相线和零线。　　9．0．4配电线路的档距，宜采用表9．0．4所列数值。耐张段的长度不应大于lkm。　　9．0．5沿建(构)筑物架设的lkV以下配电线路应采用绝缘线，导线支持点之间的距离不宜大于15m。9．0．6配电线路导线的线间距离，应结合地区运行经验确定。如无可靠资料，导线的线间距离不应小于表9．0．6所列数值。　　9．0．7同电压等级同杆架设的双回线路或lkV～10kV、lkV以下同杆架设的线路、横担间的垂直距离不应小于表9．0．7所列数值。　　9．0．8同电压等级同杆架设的双回绝缘线路或IkV~IOkV、lkV以下同杆架设的绝缘线路、横担问的垂直距离不应小于表9．0．8所列数值。　　9．0．9 1kV~10kV配电线路与35kV线路同杆架设时，两线路导线间的垂直距离不应小于2．Om。1kV~10kV配电线路与66kV线路同杆架设时，两线路导线间的垂直距离不宜小于3．5m，当lkV～10kV配电线路采用绝缘导线时，垂直距离不应小于3．Om。　　9．0．10lkV~lOkV配电线路架设在同一横担上的导线，其截面差不宜大于三级。　　9．0．11配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离，不应小于下列数值：　　llkV~10kV为0．3m。　　2lkV以下为O．15m。　　3lkV~lOkV引下线与lkV以下的配电线路导线间距离不应小于0．2m。　　9．0．12配电线路的导线与拉线、电杆或构架间的净空距离，不应小于下列数值：　　11kV~10kV为0．2m。　　2lkV以下为0．1m。　　10电杆、拉线和基础　　10．0．1杆塔结构构件及其连接的承载力(强度和稳定)计算，应采用荷载设计值：变形、抗裂、裂缝、地基和基础稳定计算，均应采用荷载标准值。　　10．0．2杆塔结构构件的承载力的设计采用的极限状态设计表达式和杆塔结构式的变形、裂缝、抗裂计算采用的正常使用极限状态设计表达式，应按GB50061的规定设计。 　　型钢、混凝土、钢筋的强度设计值和标准值，应按GB50061的规定设计。　　10．0．3各型电杆应按下列荷载条件进行计算：　　1最大风速、无冰、未断线。　　2覆冰、相应风速、未断线。　　3最低气温、无冰、无风、未断线(适用于转角杆和终端杆)。　　10．0．4各杆塔均应按以下3种风向计算杆身、导线的风荷载：　　1风向与线路方向相垂直(转角杆应按转角等分线方向)。　　2风向与线路方向的夹角成60°或45°。　　3风向与线路方向相同。　　10．0．5风向与线路方向在各种角度情况下，杆塔、导线的风荷载，其垂直线路方向分皿和顺线路方向分量，应符合GB50061的规定。　　10．0．6杆塔的风振系数β，当杆塔高度为30m以下时取1．0。　　10.0．7风荷载档距系数α，应按下列规定取值：　　1风速20m／s以下，α=1．0。　　2风速(20~29)m／s，α=0．85。　　3风速(30~34)m／s，α=0．75。 　　4风速35m／s及以上，α=0．7。　　10．0．8配电线路的钢筋混凝土电杆，应采用定型产品。电杆构造的要求应符合现行国家标准。10．0．9配电线路采用的横担应按受力情况进行强度计算，选用应规格化。采用钢材横担时，其规格不应小于：∠63mm×∠63mm×6mm。钢材的横担及附件应热镀锌。　　10．0．10拉线应根据电杆的受力情况装设。拉线与电杆的夹角宜采用45°。当受地形限制可适当减小，且不应小于30°。　　10．0．11跨越道路的水平拉线，对路边缘的垂直距离，不应小于6m。拉线柱的倾斜角宜采用10°～20°。跨越电车行车线的水平拉线，对路面的垂直距离，不应小于9m。　　10．0．12拉线应采用镀锌钢绞线，其截面应按受力情况计算确定，且不应小于25mm2。10．0．13空旷地区配电线路连续直线杆超过10基时，宜装设防风拉线。　　10．0．14钢筋混凝土电杆，当设置拉线绝缘子时，在断拉线情况下拉线绝缘子距地面处不应小于2．5m，地面范围的拉线应设置保护套。　　10．0．15拉线棒的直径应根据计算确定，且不应小于16mm。拉线棒应热镀锌。腐蚀地区拉线棒直径应适当加大2mm~4mm或采取其他有效的防腐措施。　　10．0．16 电杆基础应结合当地的运行经验、材料来源、地质情况等条件进行设计。　　10．0．17电杆埋设深度应计算确定。单回路的配电线路电杆埋设深度宜采用表10．0．17所列数值。　　10．0．18多回路的配电线路验算电杆基础底面压应力、抗拔稳定、倾覆稳定时，应符合GB50061的规定。　　10．0．19现浇基础的混凝土强度不宜低于C15级，预制基础的混凝土强度等级不宜低于C20级。10．0．20采用岩石制做的底盘、卡盘、拉线盘应选择结构完整、质地坚硬的石料(如花岗岩等)，且应进行试验和鉴定。　　10．0．21配电线路采用钢管杆时，应结合当地实际情况选定。钢管杆的基础型式、基础的倾覆稳定应符合DL/T5130的规定。　　11变压器台和开关设备　　11．0．1配电变压器台的设置，其位置应在负荷中心或附近便于更换和检修设备的地段。11．0．2下列类型的电杆不宜装设变压器台：　　1转角、分支电杆。　　2设有接户线或电缆头的电杆。　　3设有线路开关设备的电杆。　　4交叉路口的电杆。　　5低压接户线较多的电杆。　　6人员易于触及或人员密集地段的电杆。 　　7有严重污秽地段的电杆。　　11．0．3400kVA及以下的变压器，宜采用柱上式变压器台。400kVA以上的变压器，宜采用室内装置。当采用箱式变压器或落地式变台时，应综合考虑使用性质、周围环境等条件。　　篇二：10kV线路设计规范　　2210kV架空配电线路总体说明　　总体说明规划原则　　、供电区分类　　根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。　　表地区级别划分表　　（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。　　（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。 （3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。电缆环网结线方式每回线路主回路的环网节点不宜过多。架空线路应合理设置分段点，减少故障停电范围。在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。　　（4）各种网络结线方式示意图为：　　表地区级别与供电分区分类对照表　　、中压配电网安全准则及电网结构表中压配电网安全准则及网络结线方式　　7　　单环网接线方式　　多分段单联络接线方式　　单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MVA。 　　8　　双环网接线方式　　线路负载率高达67%或75%，大大提高了配电线路利用率；但由于需要架设联络线路，　　增加线路投资，联络线路应采用就近引接。　　树干式接线方式　　由于树干式网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。在条件允许情况下，主　　干或次干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。这种接线方式只适用于城郊、农村或非重要用户的架空线路。　　架空配电线路设计要点说明　　三分段三联络接线方式　　双环网、三分段三联络在单环网增加每一分段线路与其它线路的联系，实现互为备用，当任一段线路或环网单元故障、检修时，均不影响另一段线路正常供电，尽可能缩小停电范围，提高配电网络供电可靠性。这种接线每条线路只需余留1/3或1/4的备用容量，　　导线　　导线型号及截面选择 　　配电线路所采用的导线，应符合国家电线产品技术标准，结合地区配电网发展规划，根据工程实际选LGJ型钢芯铝绞线、LJ铝绞线或JKLYJ、JKLGYJ型绝缘导线，并认真　　9　　计算，留有一定裕度。其中钢芯铝绞线设计安全系数不得小于，架空绝缘导线设计安全系数不得小于。10kV导线截面选择应系列化、标准化，同一分区内主干线截面宜一致，主干线路的导线截面统一按5年负荷规划一次选定。　　《南方电网公司110kV及以下配电网装备技术导则》、《云南省电网公司35kV及以下配电网装备技术导则》要求，在D类及以上供电区应采用绝缘导线，E类供电区可采用绝缘导线，F类供电区宜采用裸导线，山区或空旷易雷击区域应采用裸导线。根据云南省地形地貌情况，各类供电区内处于林区地段应采用绝缘导线。中压绝缘导线宜选用交联聚乙烯绝缘铝绞线或交联聚乙烯绝缘钢芯铝绞线，中压裸导线宜选用钢芯铝绞线、铝绞线。　　按南方电网公司《110kV及以下配电网规划指导原则》和《110kV及以下配电网装备技术导则》要求，结合规划，各类供电区的10kV导线截面选择按表表10kV选取。　　表10kV线路导线截面选择　　常用导线、钢绞线技术参数　　常用导线、钢绞线技术参数详见表～表。表LGJ型钢芯铝绞线规格 　　10　　表15kVJKL（G）YJ型架空绝缘导线技术参数表　　表镀锌钢绞线技术参数表　　表中压导线持续载流能力控制标准　　上表中电流数值作为对导线载流能力的最低控制要求，不代表导线实际载流能力。交联聚乙烯绝缘导体的额定运行温度为不超过90℃，短路时的最高温度不超过250℃。裸导线按同样标准控制。　　金具　　10kV线路常用金具为耐张线夹、连接金具和接续金具。本图籍中架空导线宜采用常规、节能铝合金或预绞式金具，绝缘导线用常规或预绞式金具和穿刺线夹。具体视情况选用。　　10kV线路优先选用不受电磁作用影响的节能型金具，机械强度安全系数不应小于。钢制或黑色金属质地的金具应热镀锌，并应符合DL/T的技术规定。　　10kV架空裸线金具使用节能型铝合金金具。绝缘导线宜采用耐张铝合金金具。绝缘导线“T”接引线应采用带绝缘罩的专用并沟线夹。绝缘导线应选用与之导线匹配的绝缘金具，应在T接处、耐张杆两端、终端杆装设穿刺型带绝缘罩式接地挂环。　　耐张线夹 　　A、B、C、D类区域均为绝缘导线，采用绝缘导线耐张线夹或预绞式耐张线夹；E、F类区域采用绝缘导线时，用绝缘导线耐张线夹或铝合金耐张线夹绝缘罩配套使用；E类区域采用裸导线时，用铝合金耐张线夹；F区域采用裸导线时，用普通耐张线夹。　　常用耐张线夹详见表至。　　表常用普通耐张线夹及适用条件表　　绝缘子　　中压配电线路绝缘子的性能应符合国家有关标准，一般地区的绝缘子和金具的安全系数应符合Q/CSG11502的规定，城市线路绝缘子安全系数宜适当提高，绝缘子型式应根据工程所处环境特点选择。　　本设计中直线杆采用针式绝缘子或陶瓷棒（瓷横担绝缘子），耐张杆采用悬式绝缘子串。绝缘子机械强度的使用安全系数不应小于：针式绝缘子，悬式绝缘子。　　针式绝缘子采用P-10T/P-15T/P-20T型和P-10M/P-15M/P-20M，使用时据线路所处地带的污秽等级选用额定电压15kV或20kV的产品；瓷横担绝缘子选用SC-185（S-185）或SC-210（S-210）的产品；悬式绝缘子选用XP-70型，通过污秽地区的线路区段应采用防污绝缘子。其机电性能应满足以下要求：干弧电压75kV，湿弧电压45kV，击穿电压110kV，机电破坏负70kN。　　上述各种绝缘子的型号及参数见表。 表各式绝缘子型号及技术参数表　　表NLL系列螺栓型铝合金耐张线夹及适用条件表　　11　　篇三：GB50061-9766KV及以下架空电力线路设计规范　　中华人民共和国国家标准　　66KV及以下架空电力线路设计规范　　Codefordesignof66kvorunderover-head　　electricalpowertransmissionline　　GB50061-97　　主编部门:中华人民共和国电力工业部　　批准部门：中华人民共和国建设部　　施行日期：1998年6月1日　　1总则　　为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。　　本规范适用于66KV及以下交流架空电力线路（以下简称架空电力线路）的设计。　　架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术新材料新设备新工　　艺和新结构。 　　架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。　　架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。　　2路径　　架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。　　市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。　　架空电力线路路径的选择，应符合下列要求：　　1应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。　　2架空电力线路跨越架空弱电线路的交叉角，应符合表的要求。表架空电力线路与架空弱电线路的交叉角　　注：架空弱电线路等级划分应符合本规范附录A的规定。　　33KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。　　4 应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。　　5不宜跨越房屋。　　架空电力线路通过林区，应砍伐出通道。10KV及以下架空电力线路的通道宽度,不应小于线路两侧向外各延伸5m。35KV和66KV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。通道附近超过主要树种自然生长高度的个别树木，应砍伐。树木自然生长高度不超过2m或导线与树木（考虑自然生长高度）之间的垂直距离应符合本规范表的规定，在不影响线路施工运行情况下，可不砍伐通道。　　架空电力线路通过果林、经济作物林以及城市绿化灌木林时，不宜砍伐通道。　　耐张段的长度宜符合下列规定：　　135KV和66KV线路耐张段的长度，不宜大于5km；　　210KV及以下线路耐张段的长度，不宜大于2km。　　3气象条件　　架空电力线路设计的气温应根据当地10-20年气象记录中的统计值确定。最高气温宜采用+40℃。　　在最高气温工况、最低气温工况和年平均气温工况下，应按无风、无冰计算。架空电力线路设计采用的年平均气温，应按下列方法确定：　　1 当地区的年平均气温在3-17℃之间时，年平均气温应取与此数邻近的5的倍数值；　　2当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3-5℃后，取与此数邻近的5的倍数值。　　架空电力线路设计采用的导线或地线的覆冰厚度，在调查的基础上可取　　5mm、10mm、15mm或20mm。冰的密度应按/cm3计；覆冰时的气温应采用-5℃。覆冰时的风速宜采用10m/s。　　安装工况的风速应采用10m/s，且无冰，气温可按下列规定采用：1最低气温为-40℃的地区，应采用-15℃；　　2最低气温为-20℃的地区，应采用-10℃；　　3最低气温为-10℃的地区，应采用-5℃；　　4最低气温为-5℃及以上的地区，应采用0℃。　　雷电过电压工况的气温可采用15℃，风速可采用10m/s；检验导线与地线之间的距离时，风速应采用0m/s，且无冰。　　内过电压工况的气温可采用年平均气温，风速可采用最大设计风速的50%，但不宜低于15m/s，且无冰。　　在最大风速工况下应按无冰计算，气温可按下列规定采用：　　1最低气温为-10℃及以下的地区，应采用-5℃；　　2最低气温为-5℃及以上的地区，应采用+10℃。　　 带电作业工况的风速可采用10m/s，气温可采用15℃，且无冰。　　长期荷载工况的风速应采用5m/s，气温应采用年平均气温，且无冰。最大设计风速应采用当地空旷平坦地面上离地10m高，统计所得的15年一遇10min平均最大风速；当无可靠资料时，最大设计风速不应低于25m/s。山区架空电力线路的最大设计风速，应根据当地气象资料确定；当无可靠资料时，最大设计风速可按附近平地风速增加10%，且不应低于25m/s。　　架空电力线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减小20%。　　4导线、地线、绝缘子和金具　　一般规定　　架空电力线路的导线，可采用钢芯铝绞线或铝绞线。地线可采用镀锌钢绞线。　　市区10KV及以下架空电力线路,遇下列情况可采用绝缘铝绞线：1线路走廊狭窄，与建筑物之间的距离不能满足安全要求的地段；　　2高层建筑邻近地段；　　3繁华街道或人口密集地区；　　4游览区和绿化区；　　5空气严重污秽地段； 　　6建筑施工现场。　　导线的型号应根据电力系统规划设计、计划任务书和工程的技术条件综合确定。　　地线的型号应根据防雷设计和工程技术条件的要求确定。　　架线设计　　导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。　　注：平均运行张力为年平均气温工况的导线或地线的张力。　　导线与地线在档距中央的距离，应符合下式要求：　　导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40%。　　导线或地线的平均运行张力上限及防震措施，应符合表的要求。表导线或地线平均运行张力上限及防震措施　　35KV和66KV架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。当无试验资料时，初伸长率和降低的温度可采用表所列数值。 　　注：截面铝钢比小的钢芯铝绞线应采用表中的下限数值；截面铝钢比大的钢芯铝绞线应采用表中的上限数值。　　10KV及以下架空电力线路的导线初伸长对弧垂的影响，可采用减少弧垂法补偿。弧垂减小率应符合下列规定：　　1铝绞线或绝缘铝绞线采用20%；　　2钢芯铝绞线采用12%。　　绝缘子和金具　　绝缘子和金具的机械强度应按下式验算　　:　　4.(来自:小龙文档网:10kv架空线路设计规范)绝缘子和金具的安装设计可采用安全系数设计法。绝缘子及金具的机械强度安全系数，应符合表的规定。　　表绝缘子及金具的机械强度安全系数
