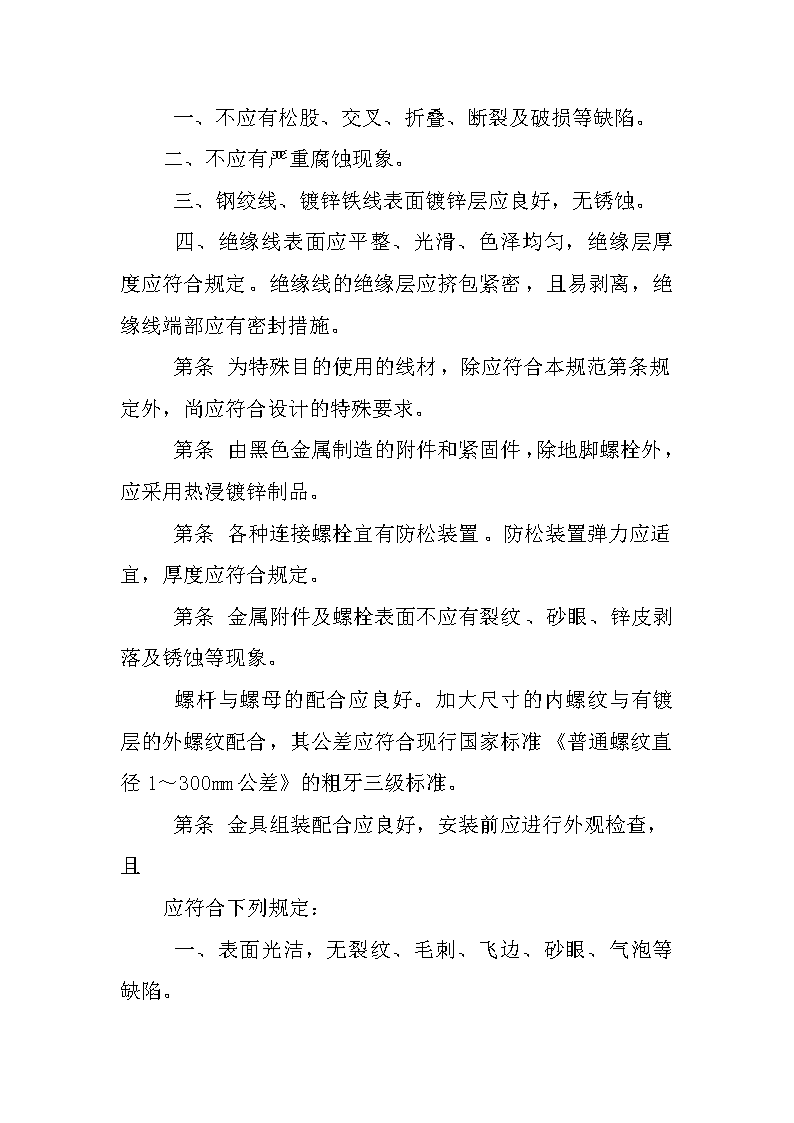

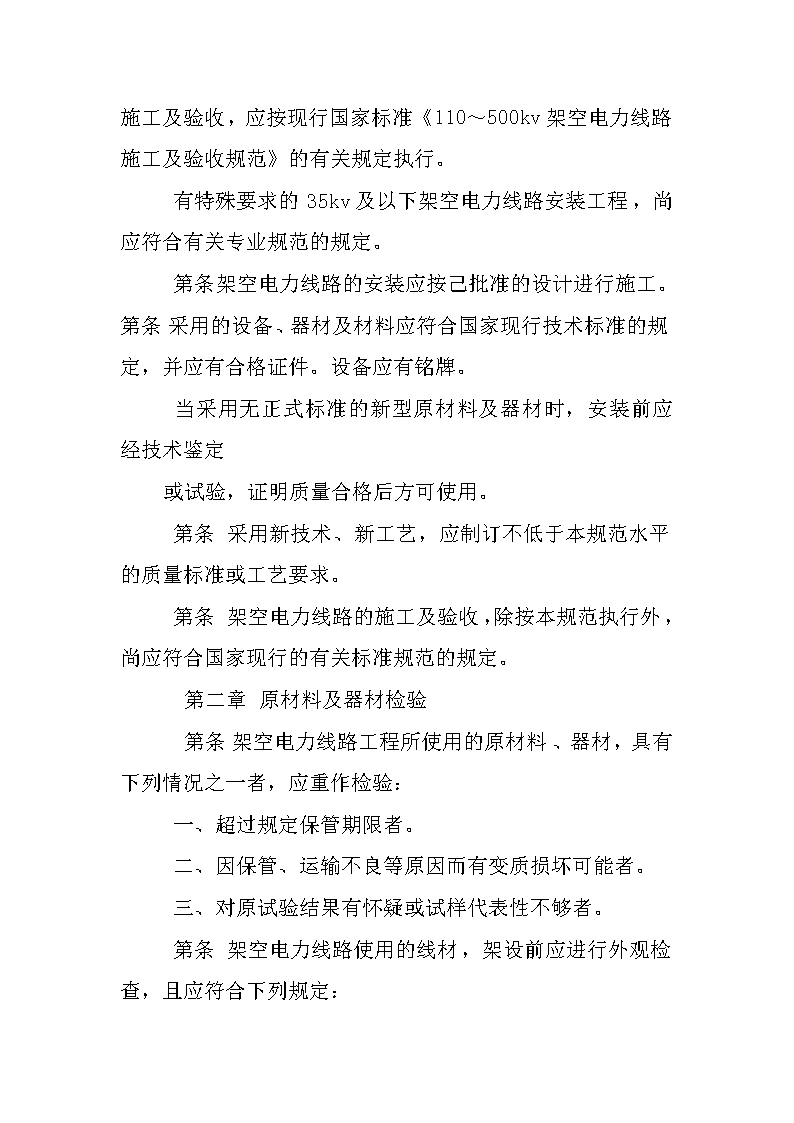

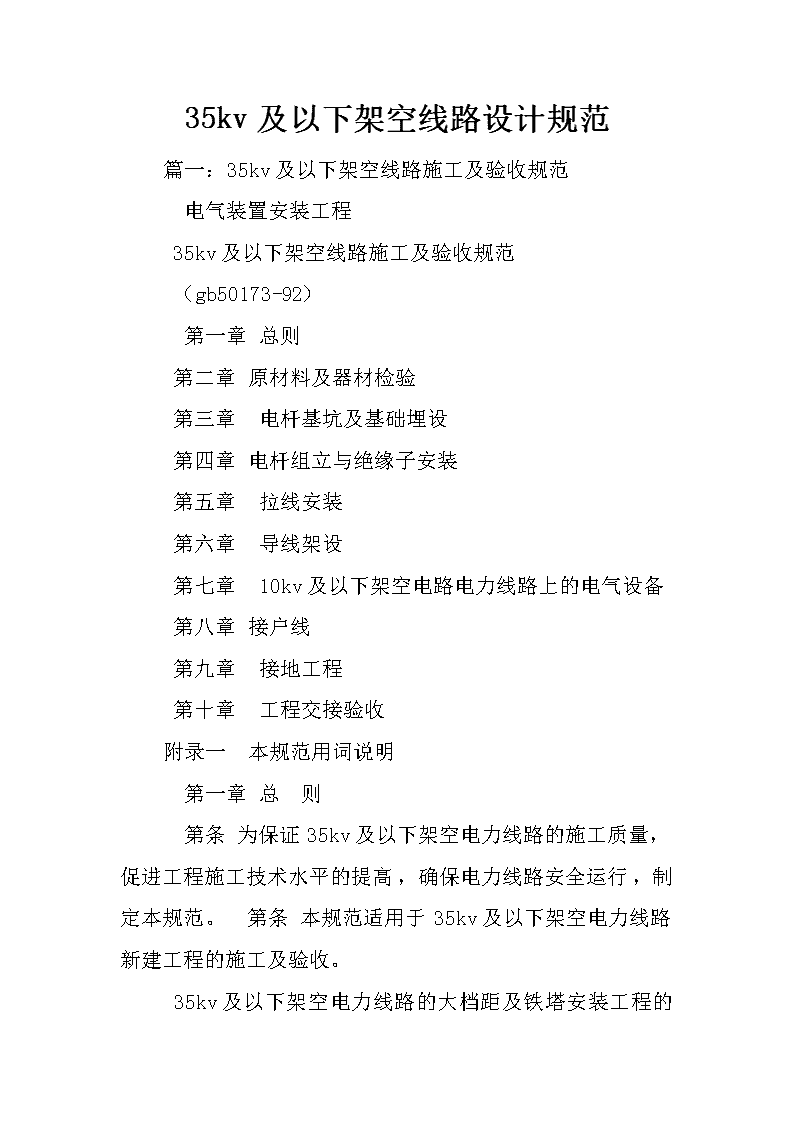

35kv及以下架空线路设计规范　　篇一：35kv及以下架空线路施工及验收规范　　电气装置安装工程　　35kv及以下架空线路施工及验收规范　　（gb50173-92）　　第一章总则　　第二章原材料及器材检验　　第三章电杆基坑及基础埋设　　第四章电杆组立与绝缘子安装　　第五章拉线安装　　第六章导线架设　　第七章10kv及以下架空电路电力线路上的电气设备　　第八章接户线　　第九章接地工程　　第十章工程交接验收　　附录一本规范用词说明　　第一章总则　　第条为保证35kv及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。第条本规范适用于35kv及以下架空电力线路新建工程的施工及验收。 　　35kv及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kv架空电力线路施工及验收规范》的有关规定执行。　　有特殊要求的35kv及以下架空电力线路安装工程，尚应符合有关专业规范的规定。　　第条架空电力线路的安装应按己批准的设计进行施工。第条采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。　　当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定　　或试验，证明质量合格后方可使用。　　第条采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。　　第条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。　　第二章原材料及器材检验　　第条架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：　　一、超过规定保管期限者。　　二、因保管、运输不良等原因而有变质损坏可能者。　　三、对原试验结果有怀疑或试样代表性不够者。　　第条架空电力线路使用的线材，架设前应进行外观检查，且应符合下列规定： 　　一、不应有松股、交叉、折叠、断裂及破损等缺陷。　　二、不应有严重腐蚀现象。　　三、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。　　四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。　　第条为特殊目的使用的线材，除应符合本规范第条规定外，尚应符合设计的特殊要求。　　第条由黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。　　第条各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度应符合规定。　　第条金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。　　螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。　　第条金具组装配合应良好，安装前应进行外观检查，且　　应符合下列规定：　　一、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 　　二、线夹转动灵活，与导线接触面符合要求。　　三、镀锌良好，无锌皮剥落、锈蚀现象。　　第条绝缘子及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：　　一、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。　　二、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。　　三、弹簧销、弹簧垫的弹力适宜。　　第条环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。安装前应进行外观检查，且应符合下列规定：　　一、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。　　二、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过。　　篇二：10kV及以下架空配电线路设计技术规程　　目次　　前言1范围　　2规范性引用文件3术语和符号4总则5路径　　6气象条件7导线　　8绝缘子、金具9导线排列　　10电杆、拉线和基础11变压器台和开关设备12 防雷和接地　　13对地距离及交叉跨越　　14接户线　　附录A（规范性附录）典型气象区　　附录B（规范性附录）架空配电线路污秽分级标准附录C（规范性附录）弱电线路等级附录D（规范性附录）公路等级条文说明　　前言　　本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》（国经贸电力［XX］70号）的安排，对原水利电力部1987年1月颁发的SDJ206—1987《架空配电线路设计技术规程》进行的修订。　　本标准较修订前的规程有以下重要技术内容的改变：（1）本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。　　（2）为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。故本次修订增加了10kV及以下绝缘导线设计的有关内容。　　（3）对交叉跨越提出了补充，补充了典型气象区。　　（4）原规程中某些不适合当前生产要求的章节条款，已予删除或修改。本标准实施后代替SDJ206—1987。 　　本标准的附录A、附录B、附录C、附录D均为规范性附录。本标准由中国电力企业联合会提出。　　本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。　　本标准主要起草单位：天津电力设计院。　　本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。本标准主要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。　　1范围　　本标准规定了10kV及以下交流架空配电线路（以下简称配电线路）的设计原则。本标准适用于10kV及以下交流架空配电线路的设计。　　2规范性引用文件　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。　　GB/T1179圆线同心绞架空导线　　GB12527额定电压1kV及以下架空绝缘电缆　　GB14049额定电压10kV、35kV架空绝缘电缆 　　GB/T16434高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB500603～110kV高压配电装置设计规范GB5006166kV及以下架空电力线路设计规范DL/T架空配电线路金具技术条件　　DL/T5092110kV～500kV架空送电线路设计技术规程DL/T5130架空送电线路钢管杆设计技术规定JTJ001公路工程技术标准　　3术语和符号　　术语　　平均运行张力everydaytension　　导线在年平均气温计算情况下的弧垂最低点张力。　　钢筋混凝土杆reinforcedconcretepole　　普通钢筋混凝土杆、部分预应力混凝土杆及预应力钢筋混凝土杆的统称。　　居民区residentialarea　　城镇、工业企业地区、港口、码头、车站等人口密集区。　　非居民区nomresidentialarea　　上述居民区以外的地区。虽然时常有人、有车辆或农业机械到达，但未建房屋或房屋稀少。　　交通困难地区difficulttransportarea车辆、农业机械不能到达的地区。 　　大档距Iargedistance　　配电线路由于档距已超出正常范围，引起杆塔结构型式、导线型号均需特殊设计，且该档距中发生故障时，修复特别困难的耐张段（如线路跨越通航大河流、湖泊、山谷等）。符号　　WX——导线风荷载标准值，kN。W0——基准风压标准值，kN/m2。　　?s——风荷载体型系数。?z——风压高度变化系数。?——风振系数。　　a——风荷载档距系数。LW——水平档距，m。　　4总则　　配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。　　配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。　　主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。配电线路大档距的设计，应符合DL/T5092的规定。　　配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。　　5路径　　 配电线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，做到经济合理、安全适用。　　配电线路的路径，应与城镇总体规划相结合，与各种管线和其他市政设施协调，线路杆塔位置应与城镇环境美化相适应。　　配电线路路径和杆位的选择应避开低洼地、易冲刷地带和影响线路安全运行的其他地段。　　乡镇地区配电线路路径应与道路、河道、灌渠相协调，不占或少占农田。　　配电线路应避开储存易燃、易爆物的仓库区域。配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液（气）体储罐的防火间距不应小于杆塔高度的倍。　　6气象条件　　配电线路设计所采用的气象条件，应根据当地的气象资料和附近已有线路的运行经验确定。如当地气象资料与附录A典型气象区接近，宜采用典型气象区所列数值。配电线路的最大设计风速值，应采用离地面10m高处，10年一遇10min平均最大值。如无可靠资料，在空旷平坦地区不应小于25m/s，在山区宜采用附近平坦地区风速的倍且不应小于25m/s。　　 配电线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减少20％。　　配电线路邻近城市高层建筑周围，其迎风地段风速值应较其他地段适当增加，如无可靠资料时，一般应按附近平地风速增加20％。　　配电线路设计采用的年平均气温应按下列方法确定：　　（1）当地区的年平均气温在3℃～17℃之间时，年平均气温应取与此数较邻近的5倍数值。　　（2）当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3℃～5℃后，取与此数邻近的5倍数值。　　配电线路设计采用导线的覆冰厚度，应根据附近已有线路运行经验确定，导线覆冰厚度宜取5mm的倍数。　　7导线　　配电线路应采用多股绞合导线，其技术性能应符合GB/T1179、GB14049、GB12527等规定。　　钢芯铝绞线及其他复合导线，应按最大使用张力或平均运行张力进行计算。风向与线路垂直情况导线风荷载的标准值应按下式计算：　　WX=??sdLWW0（）　　式中：　　WX——导线风荷载的标准值，kN；　　?——风荷载档距系数，按本标准第条的规定采用； 　　?s——风荷载体型系数，当d＜17mm，取；当d≥17mm，取；覆冰时，取；　　d——导线覆冰后的计算外径，m；LW——水平档距，m；　　W0——基准风压标准值，kN/m2。　　城镇配电线路，遇下列情况应采用架空绝缘导线：　　1线路走廊狭窄的地段。　　2高层建筑邻近地段。　　3繁华街道或人口密集地区。4游览区和绿化区。5空气严重污秽地段。6建筑施工现场。　　导线的设计安全系数，不应小于表所列数值。　　1结合地区配电网发展规划和对导线截面确定，每个地区的导线规格宜采用3～4种。无配电网规划地区不宜小于表所列数值。　　2　　1）1kV～10kV配电线路，自供电的变电所二次侧出口至线路末端变压器或末端受电　　变电所一次侧入口的允许电压降为供电变电所二次侧额定电压的5％。　　2）1kV以下配电线路，自配电变压器二次侧出口至线路末端（不包括接户线）的允　　许电压降为额定电压的4％。　　 校验导线载流量时，裸导线与聚乙烯、聚氯乙烯绝缘导线的允许温度采用+70℃，交联聚乙烯绝缘导线的允许温度采用+90℃。　　1kV以下三相四线制的零线截面，应与相线截面相同。导线的连接，应符合下列规定：　　1不同金属、不同规格、不同绞向的导线，严禁在档距内连接。　　2在一个档距内，每根导线不应超过一个连接头。3档距内接头距导线的固定点的距离，不应小于。4钢芯铝绞线，铝绞线在档距内的连接，宜采用钳压方法。　　5铜绞线在档距内的连接，宜采用插接或钳压方法。　　6铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。7铜绞线、铝绞线的跳线连接，宜采用线夹、钳压连接方法。　　导线连接点的电阻，不应大于等长导线的电阻。档距内连接点的机械强度，不应小于导线计算拉断力的95％。　　导线的弧垂应根据计算确定。导线架设后塑性伸长对弧垂的影响，宜采用减小弧垂法补偿，弧垂减小的百分数为：　　1铝绞线、铝芯绝缘线为20％。　　2钢芯铝绞线为12％。　　3铜绞线、铜芯绝缘线为7％～8％。　　配电线路的铝绞线、钢芯铝绞线，在与绝缘子或金具接触处，应缠绕铝包带。 　　8绝缘子、金具　　配电线路绝缘子的性能，应符合现行国家标准各类杆型所采用的绝缘子，且应符合下列规定：　　11kV～10kV配电线路：　　1）直线杆采用针式绝缘子或瓷横担。　　2）耐张杆宜采用两个悬式绝缘子组成的绝缘子串或一个悬式绝缘子和一个蝴蝶式绝　　缘子组成的绝缘子串。　　3）结合地区运行经验采用有机复合绝缘子。21kV以下配电线路：　　1）直线杆宜采用低压针式绝缘子。2）耐张杆应采用一个悬式绝缘子或蝴蝶式绝缘子。　　篇三：10kV及以下架空配电线路设计技术规程　　10kV及以下架空配电线路设计技术规程DL／T5220—XX　　前言　　本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力　　[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。　　本标准较修订前的规程有以下重要技术内容的改变： 　　(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。　　(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。故本次修订增加了10kV及以下绝缘导线设计的有关内容。　　(3)对交叉跨越提出了补充，补充了典型气象区。　　(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。　　本标准实施后代替SDJ206--1987。　　本标准的附录A、附录B、附录C、附录D均为规范性附录。　　本标准由中国电力企业联合会提出。　　本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。　　本标准主要起草单位：天津电力设计院。　　本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。　　本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。　　1范围　　1．0．1本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。 　　1．0．2本标准适用于10kV及以下交流架空配电线路的设计。　　2规范性引用文件　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。　　GB／T1179圆线同心绞架空导线　　GBl2527额定电压lkV及以下架空绝缘电缆　　GBl4049额定电压10kV、35kV架空绝缘电缆　　GB／T16434高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准　　GB500603一110kV高压配电装置设计规范　　GB5006166kV及以下架空电力线路设计规范　　DL／T765．1架空配电线路金具技术条件　　DL／T5092110kV~500kV架空送电线路设计技术规程　　DL／T5130架空送电线路钢管杆设计技术规定　　JTJ001公路工程技术标准　　3术语和符号　　3．1术语　　3．1．1 　　平均运行张力everydaytension　　导线在年平均气温计算情况下的弧垂最低点张力。　　3．1．2　　钢筋混凝土杆reinforcedconcretepole　　普通钢筋混凝土杆、部分预应力混凝土杆及预应力钢筋混凝土杆的统称。　　3．1．3　　居民区residentialarea　　堀镇、工业企业地区、港口、码头、车站等人口密集区。　　3．1．4　　非居民区nomresidentialarea　　上述居民区以外的地区。虽然时常有人、有车辆或农业机械到达，但未建房屋或房屋稀少。　　3．1．5　　交通困难地区difficulttransportarea　　车辆、农业机械不能到达的地区。　　3．1．6　　大档距Iargedistance　　配电线路由于档距已超出正常范围，引起杆塔结构型式、导线型号均需特殊设计，且该档距中发生故障时，修复特别困难的耐张段(如线路跨越通航大河流、湖泊、山谷等)。 　　3.2符号　　Wx——导线风荷载标准值，kN。　　Wo——基准风压标准值，KN／m2。　　μs——风荷载体型系数。　　μz——风压高度变化系数。　　β——风振系数。　　α——风荷载档距系数。　　Lw——水平档距，m。　　4总则　　4.0.1配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。　　4.0.2配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。　　4.0.3主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。　　4.0.4配电线路大档距的设计，应符合DL/5092的规定。　　4.0.5配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。　　5路径　　5．0．1 配电线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，做到经济合理、安全适用。　　5．0．2配电线路的路径，应与城镇总体规划相结合，与各种管线和其他市政设施协调，线路杆塔位置应与城镇环境美化相适应。　　5．0．3配电线路路径和杆位的选择应避开低洼地、易冲刷地带和影响线路安全运行的其他地段。　　5.0．4乡镇地区配电线路路径应与道路、河道、灌渠相协调，不占或少占农田。　　5．0．5配电线路应避开储存易燃、易爆物的仓库区域，配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液(气)体储罐的防火间距不应小于杆塔高度的1．5倍。　　6气象条件　　6．0．1配电线路设计所采用的气象条件，应根据当地的气象资料和(来自:小龙文档网:35kv及以下架空线路设计规范)附近已有线路的运行经验确定。如当地气象资料与附录A典型气象区接近，宜采用典型气象区所列数值。　　6．0．2配电线路的最大设计风速值，应采用离地面l0m高处，10年一遇lOmin平均最大值。如无可靠资料，在空旷平坦地区不应小于25m／s，在山区宜采用刚近干坦地区风速的1．1倍且不应小于25m／s。　　6．0．3 配电线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2／3，其最大设计风速宜比当地最大设计风速减少20％。　　6．0．4配电线路邻近城市高层建筑周围，其迎风地段风速值应较其他地段适当增加，如无可靠资料时，一般应按附近平地风速增加20％。　　6．0．5配电线路设计采用的年平均气温应按下列方法确定：　　(1)当地区的年平均气温在3℃一17℃之间时，年平均气温应取与此数较邻近的5的倍数值。　　(2)当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3℃～5℃后，取与此数邻近的5的倍数值。　　6．0．6配电线路设计采用导线的覆冰厚度，应根据附近已有线路运行经验确定，导线覆冰厚度宜取5mm的倍数。　　7导线　　7．0．1配电线路应采用多股绞合导线，其技术性能应符合GB／T1179、GB14049、GB12527等规　　定。　　7．0．2钢芯铝绞线及其他复合导线，应按最大使用张力或平均运行张力进行计算。　　7．0．3风向与线路垂直情况导线风荷载的标准值应按下式计算：　　7．0．4 城镇配电线路，遇下列情况应采用架空绝缘导线：　　l线路走廊狭窄的地段。　　2高层建筑邻近地段。　　3繁华街道或人口密集地区。　　4游览区和绿化区。　　5空气严重污秽地段。　　6建筑施工现场。　　7．0．5导线的设计安全系数，不应小于表7．0．5所列数值。　　7．0．6配电线路导线截面的确定应符合下列规定：　　1结合地区配电网发展规划和对导线截面确定，每个地区的导线规格宜采用3～4种。无配电网规划地区不宜小于表7．0．6所列数值。　　2采用允许电压降校核时：　　1)lkV—lOkV配电线路，自供电的变电所二次侧出口至线路末端变压器或末端受电变电所一次侧入口的允许电压降为供电变电所二次侧额定电压的5％。　　2)lkV以下配电线路，自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压降为额定电压的4％。　　7.0．7校验导线载流量时，裸导线与聚乙烯、聚氯乙烯绝缘导线的允许温度采用+70℃，交联聚乙烯绝缘导线的允许温度采用+90℃。 　　7．0．8lkV以下三相四线制的零线截面，应与相线截面相同。　　7．0．9导线的连接，应符合下列规定：　　1不同金属、不同规格、不同绞向的导线，严禁在档距内连接。　　2在一个档距内，每根导线不应超过一个连接头。　　3档距内接头距导线的固定点的距离，不应小于0．5m。　　4钢芯铝绞线，铝绞线在档距内的连接，宜采用钳压方法。　　5铜绞线在档距内的连接，宜采用插接或钳压方法。　　6铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。　　7铜绞线、铝绞线的跳线连接，宜采用线夹、钳压连接方法。　　7．0．10导线连接点的电阻，不应大于等长导线的电阻。档距内连接点的机械强度，不应小于导线计算拉断力的95％。　　7．0．11导线的弧垂应根据计算确定。导线架设后塑性伸长对弧垂的影响，宜采用减小弧垂法补偿，弧垂减小的百分数为：　　1铝绞线、铝芯绝缘线为20％。 　　2钢芯铝绞线为12％。　　3铜绞线、铜芯绝缘线为7％～8％。　　7．0．12配电线路的铝绞线、钢芯铝绞线，在与绝缘子或金具接触处，应缠绕铝包带。　　8绝缘子、金具　　8．0．1配电线路绝缘子的性能，应符合现行国家标准各类杆型所采用的绝缘子，且应符合下列规定：1lkV~10kV配电线路：　　1)直线杆采用针式绝缘子或瓷横担。　　2)耐张杆宜采用两个悬式绝缘子组成的绝缘子串或一个悬式绝缘子和一个蝴蝶式绝缘子组成的绝缘子串。　　3)结合地区运行经验采用有机复合绝缘子。　　2lkV以下配电线路：　　1)直线杆宜采用低压针式绝缘子。　　2)耐张杆应采用一个悬式绝缘子或蝴蝶式绝缘子。　　8．0．2在空气污秽地区，配电线路的电瓷外绝缘应根据地区运行经验和所处地段外绝缘污秽等级，　　增加绝缘的泄漏距离或采取其他防污措施。如无运行经验，应符合附录B所规定的数值。　　8．0．3绝缘子和金具的机械强度应按式(8．0．3)验算：　　KF　　式中： 　　K--机械强度安全系数，可按表8．0．4采用；　　F--设计荷载，kN；　　Fu--悬式绝缘子的机电破坏荷载或针式绝缘子、瓷横担绝缘子的受弯破坏荷载或蝶式绝缘子、金具的破坏荷载，kN。　　8．0．4绝缘子和金具的安装设计宜采用安全系数设计法。绝缘子及金具的机械强度安全系数，应符合表8．0．4的规定。　　8．0．5配电线路采用钢制金具应热镀锌，且应符合DL/T765．1的技术规定。　　9导线排列　　9．0．1lkV～10kV配电线路的导线应采用三角排列、水平排列、垂直排列。lkV以下配电线路的导线宜采用水平排列。城镇的lkV～lOkV配电线路和lkV以下配电线路宜同杆架设，且应是同一电源并应有明显的标志。　　9．0．2同一地区lkV以下配电线路的导线在电杆上的排列应统一。零线应靠近电杆或靠近建筑物侧。同一回路的零线，不应高于相线。　　9．0．3lkV以下路灯线在电杆上的位置，不应高于其他相线和零线。　　9．0．4配电线路的档距，宜采用表9．0．4所列数值。耐张段的长度不应大于lkm。 　　9．0．5沿建(构)筑物架设的lkV以下配电线路应采用绝缘线，导线支持点之间的距离不宜大于15m。9．0．6配电线路导线的线间距离，应结合地区运行经验确定。如无可靠资料，导线的线间距离不应小于表9．0．6所列数值。　　9．0．7同电压等级同杆架设的双回线路或lkV～10kV、lkV以下同杆架设的线路、横担间的垂直距离不应小于表9．0．7所列数值。　　9．0．8同电压等级同杆架设的双回绝缘线路或IkV~IOkV、lkV以下同杆架设的绝缘线路、横担问的垂直距离不应小于表9．0．8所列数值。　　9．0．91kV~10kV配电线路与35kV线路同杆架设时，两线路导线间的垂直距离不应小于2．Om。1kV~10kV配电线路与66kV线路同杆架设时，两线路导线间的垂直距离不宜小于3．5m，当lkV～10kV配电线路采用绝缘导线时，垂直距离不应小于3．Om。　　9．0．10lkV~lOkV配电线路架设在同一横担上的导线，其截面差不宜大于三级。　　9．0．11配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离，不应小于下列数值：　　llkV~10kV为0．3m。　　2lkV以下为O．15m。　　3 lkV~lOkV引下线与lkV以下的配电线路导线间距离不应小于0．2m。　　9．0．12配电线路的导线与拉线、电杆或构架间的净空距离，不应小于下列数值：　　11kV~10kV为0．2m。　　2lkV以下为0．1m。　　10电杆、拉线和基础　　10．0．1杆塔结构构件及其连接的承载力(强度和稳定)计算，应采用荷载设计值：变形、抗裂、裂缝、地基和基础稳定计算，均应采用荷载标准值。　　10．0．2杆塔结构构件的承载力的设计采用的极限状态设计表达式和杆塔结构式的变形、裂缝、抗裂计算采用的正常使用极限状态设计表达式，应按GB50061的规定设计。　　型钢、混凝土、钢筋的强度设计值和标准值，应按GB50061的规定设计。　　10．0．3各型电杆应按下列荷载条件进行计算：　　1最大风速、无冰、未断线。　　2覆冰、相应风速、未断线。　　3最低气温、无冰、无风、未断线(适用于转角杆和终端杆)。　　10．0．4各杆塔均应按以下3种风向计算杆身、导线的风荷载：　　1 风向与线路方向相垂直(转角杆应按转角等分线方向)。　　2风向与线路方向的夹角成60°或45°。　　3风向与线路方向相同。　　10．0．5风向与线路方向在各种角度情况下，杆塔、导线的风荷载，其垂直线路方向分皿和顺线路方向分量，应符合GB50061的规定。　　10．0．6杆塔的风振系数β，当杆塔高度为30m以下时取1．0。　　10.0．7风荷载档距系数α，应按下列规定取值：　　1风速20m／s以下，α=1．0。　　2风速(20~29)m／s，α=0．85。　　3风速(30~34)m／s，α=0．75。　　4风速35m／s及以上，α=0．7。　　10．0．8配电线路的钢筋混凝土电杆，应采用定型产品。电杆构造的要求应符合现行国家标准。10．0．9配电线路采用的横担应按受力情况进行强度计算，选用应规格化。采用钢材横担时，其规格不应小于：∠63mm×∠63mm×6mm。钢材的横担及附件应热镀锌。　　10．0．10拉线应根据电杆的受力情况装设。拉线与电杆的夹角宜采用45°。当受地形限制可适当减小，且不应小于30°。　　10．0．11 跨越道路的水平拉线，对路边缘的垂直距离，不应小于6m。拉线柱的倾斜角宜采用10°～20°。跨越电车行车线的水平拉线，对路面的垂直距离，不应小于9m。　　10．0．12拉线应采用镀锌钢绞线，其截面应按受力情况计算确定，且不应小于25mm2。10．0．13空旷地区配电线路连续直线杆超过10基时，宜装设防风拉线。　　10．0．14钢筋混凝土电杆，当设置拉线绝缘子时，在断拉线情况下拉线绝缘子距地面处不应小于2．5m，地面范围的拉线应设置保护套。　　10．0．15拉线棒的直径应根据计算确定，且不应小于16mm。拉线棒应热镀锌。腐蚀地区拉线棒直径应适当加大2mm~4mm或采取其他有效的防腐措施。　　10．0．16电杆基础应结合当地的运行经验、材料来源、地质情况等条件进行设计。　　10．0．17电杆埋设深度应计算确定。单回路的配电线路电杆埋设深度宜采用表10．0．17所列数值。　　10．0．18多回路的配电线路验算电杆基础底面压应力、抗拔稳定、倾覆稳定时，应符合GB50061的规定。　　10．0．19现浇基础的混凝土强度不宜低于C15级，预制基础的混凝土强度等级不宜低于C20级。10．0．20采用岩石制做的底盘、卡盘、拉线盘应选择结构完整、质地坚硬的石料(如花岗岩等)，且应进行试验和鉴定。　　10．0．21 配电线路采用钢管杆时，应结合当地实际情况选定。钢管杆的基础型式、基础的倾覆稳定应符合DL/T5130的规定。　　11变压器台和开关设备　　11．0．1配电变压器台的设置，其位置应在负荷中心或附近便于更换和检修设备的地段。11．0．2下列类型的电杆不宜装设变压器台：　　1转角、分支电杆。　　2设有接户线或电缆头的电杆。　　3设有线路开关设备的电杆。　　4交叉路口的电杆。　　5低压接户线较多的电杆。　　6人员易于触及或人员密集地段的电杆。　　7有严重污秽地段的电杆。　　11．0．3400kVA及以下的变压器，宜采用柱上式变压器台。400kVA以上的变压器，宜采用室内装置。当采用箱式变压器或落地式变台时，应综合考虑使用性质、周围环境等条件。
