输煤栈桥施工方案 22页

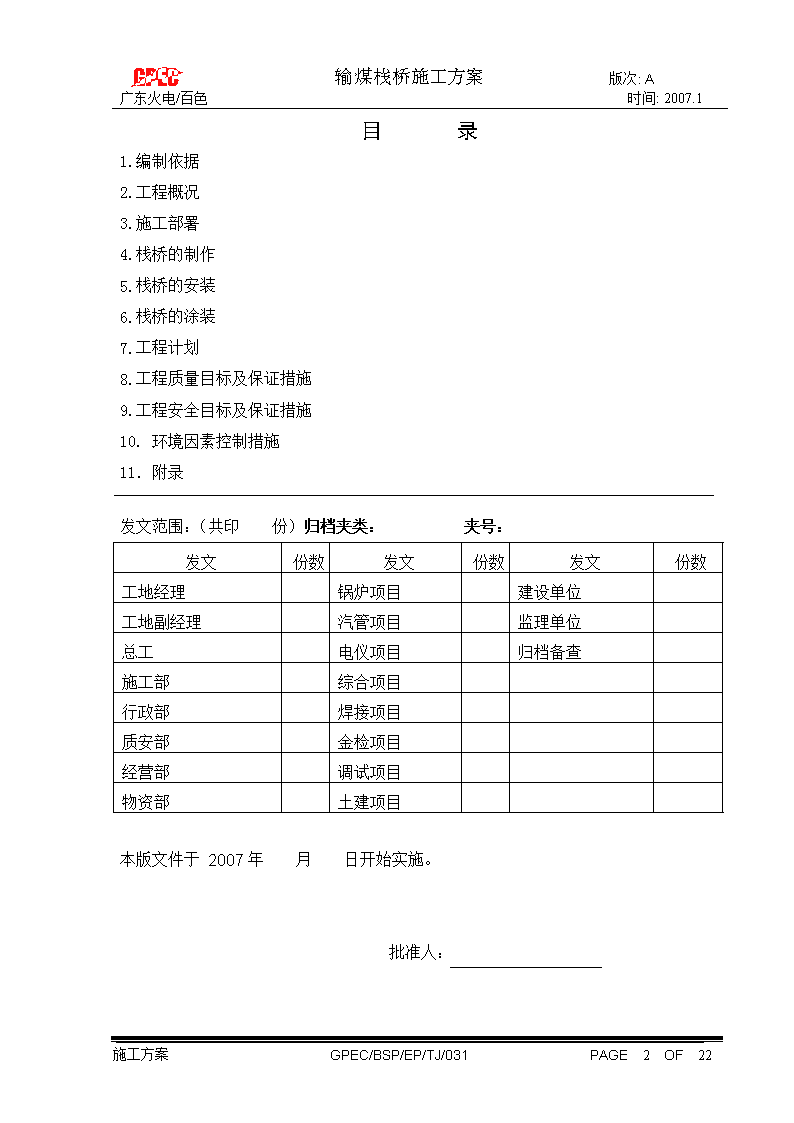

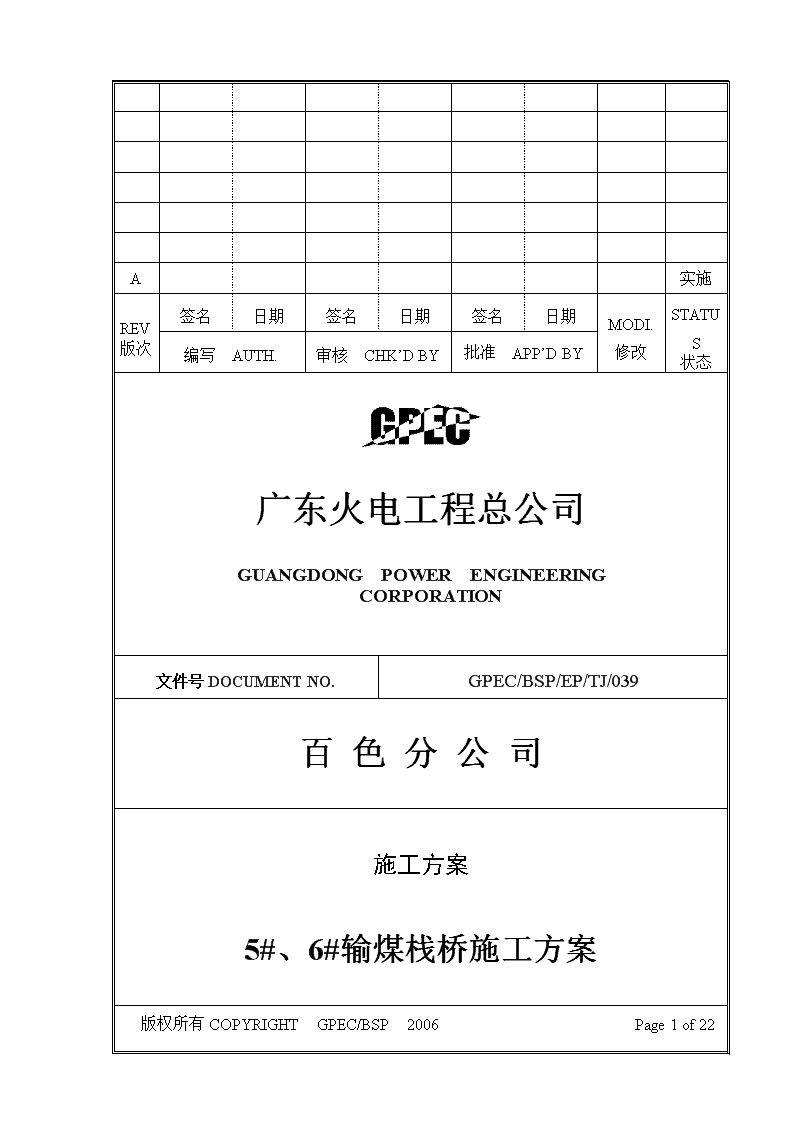

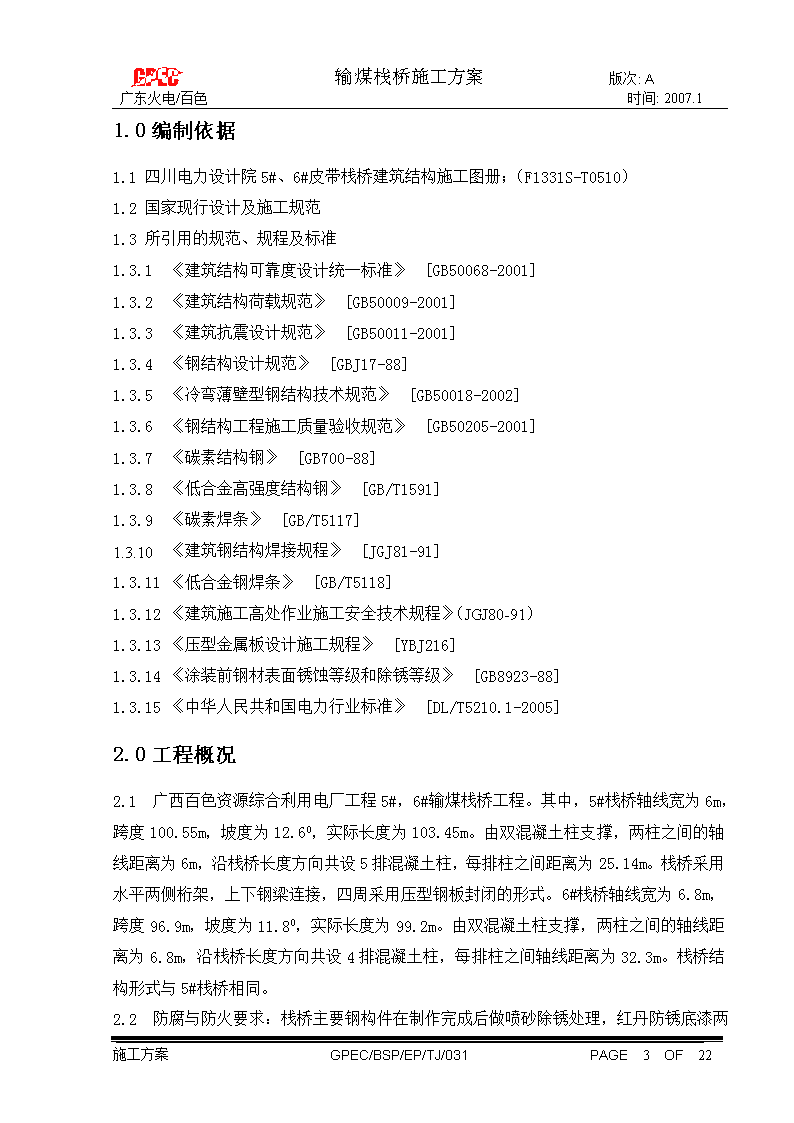

输煤栈桥施工方案版次:A广东火电/百色时间:2007.1A实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK’DBY批准APP’DBY广东火电工程总公司GUANGDONGPOWERENGINEERINGCORPORATION文件号DOCUMENTNO.GPEC/BSP/EP/TJ/039百色分公司施工方案5#、6#输煤栈桥施工方案版权所有COPYRIGHTGPEC/BSP2006Page1of22施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1目录1.编制依据2.工程概况3.施工部署4.栈桥的制作5.栈桥的安装6.栈桥的涂装7.工程计划8.工程质量目标及保证措施9.工程安全目标及保证措施10.环境因素控制措施11．附录发文范围：（共印份）归档夹类：夹号：发文份数发文份数发文份数工地经理锅炉项目建设单位工地副经理汽管项目监理单位总工电仪项目归档备查施工部综合项目行政部焊接项目质安部金检项目经营部调试项目物资部土建项目本版文件于2007年月日开始实施。批准人：施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.11.0编制依据1.1四川电力设计院5#、6#皮带栈桥建筑结构施工图册；（F1331S-T0510）1.2国家现行设计及施工规范1.3所引用的规范、规程及标准1.3.1《建筑结构可靠度设计统一标准》[GB50068-2001]1.3.2《建筑结构荷载规范》[GB50009-2001]1.3.3《建筑抗震设计规范》[GB50011-2001]1.3.4《钢结构设计规范》[GBJ17-88]1.3.5《冷弯薄壁型钢结构技术规范》[GB50018-2002]1.3.6《钢结构工程施工质量验收规范》[GB50205-2001]1.3.7《碳素结构钢》[GB700-88]1.3.8《低合金高强度结构钢》[GB/T1591]1.3.9《碳素焊条》[GB/T5117]1.3.10《建筑钢结构焊接规程》[JGJ81-91]1.3.11《低合金钢焊条》[GB/T5118]1.3.12《建筑施工高处作业施工安全技术规程》（JGJ80-91）1.3.13《压型金属板设计施工规程》[YBJ216]1.3.14《涂装前钢材表面锈蚀等级和除锈等级》[GB8923-88]1.3.15《中华人民共和国电力行业标准》[DL/T5210.1-2005]2.0工程概况2.1广西百色资源综合利用电厂工程5#，6#输煤栈桥工程。其中，5#栈桥轴线宽为6m，跨度100.55m，坡度为12.60，实际长度为103.45m。由双混凝土柱支撑，两柱之间的轴线距离为6m，沿栈桥长度方向共设5排混凝土柱，每排柱之间距离为25.14m。栈桥采用水平两侧桁架，上下钢梁连接，四周采用压型钢板封闭的形式。6#栈桥轴线宽为6.8m，跨度96.9m，坡度为11.80，实际长度为99.2m。由双混凝土柱支撑，两柱之间的轴线距离为6.8m，沿栈桥长度方向共设4排混凝土柱，每排柱之间轴线距离为32.3m。栈桥结构形式与5#栈桥相同。2.2施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1防腐与防火要求：栈桥主要钢构件在制作完成后做喷砂除锈处理，红丹防锈底漆两道，中灰面漆两道，但外露部分钢构件采用宝绿色面漆。所有钢构件面涂刷防火涂料。3.0施工部署3.1施工准备施工前组织工程技术人员按照施工图纸做好图纸会审和技术交底工作，做好施工与设计的结合，做好桁架施工与土建施工的结合，编制详细的施工组织设计、施工方案、设计及施工进度计划、材料采购供应进场计划、人力机具动员计划等。3.2现场道路及现场准备3.2.1按照图纸要求进行施工前测量，测量记录要与图纸相符，如有不符，应复测，经设计方认可后共同解决后再进行施工。3.2.2按照施工机具需要，安排计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。3.2.3做好构（配）件、制品和材料的储存和堆放。3.4施工机械准备详见7.0施工计划3.4施工平面布置3.4.1施工平面布置原则a)在满足施工的条件下，紧凑布置，不占或尽量少占周边环境。b)尽可能降低运输费用，保证运输方便，减少二次搬运，最大限度缩短工地内的运输距离。材料进场应按照施工进度计划要求，分期分批进入现场，材料应尽量堆放在使用点附近。c)临时设施的布置应便于施工生产。d)临时设施的布置必须符合劳动保护、技术安全和消防的要求。3.4.2施工平面布置可根据施工要求现场确定。3.5施工管理组织3.5.1施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1工程实施组织机构具体负责本工程项目图纸细化、技术、资源、工艺、加工、运输、安装、质量、工期、安全等的计划、控制、协调工作，根据确立的管理体制，形成一套严密的项目经理部管理组织机构，环环相扣，紧密联系。3.5.2施工班组是工程施工的直接操作者，也是质量、进度、安全、文明施工的直接保证者。班组设置负责人负责本班组的工程量及质量，与班组签订责任状，对班组的施工质量、安全、文明施工、施工进度等进行约束，加强管理。对有特殊规定的专业人员（如电焊工、气焊工、探伤工、电工、起重工等）实行持证上岗制度，项目经理部由质检和安全部门共同监督持证上岗制度的执行情况，坚决杜绝无证上岗现象的发生。3.5.3主要机构职责：1)工程部：负责具体施工作业过程的控制，包括准备工作、后勤工作、安装过程等控制、协调，确保计划的顺利执行，根据项目经理的要求及时完成各项任务。2)技术部：负责施工过程的技术、工艺的控制和指导，严格按施工组织设计要求，确保施工的各项技术措施满足规定要求。3)质保部：负责现场质量、安全的控制，严格按质量策划的控制程序和要求，确保施工质量和安全满足规定要求。4)安全部：负责对施工过程进行安全检查、安全教育、安全控制，确保安全施工5)测量队：负责工程施工的测量及定位，确保栈桥各分段就位准确。3.6质量目标确保栈桥一次交验合格率100%，一次交验优良率90%以上；确保栈桥制作、安装工程一次交验合格率100%，一次交验优良率90%以上。3.7安全目标确保工程、设备、现场施工人员安全，杜绝安全事故发生。4.0栈桥的制作4.1总则对图纸进行会审，统计工程所用原材料、配件的规格数量，按消耗定额确定各种辅助材料的规格和数量，经审核后下发各部门执行，计划执行过程中出现的问题各部门应及时反馈，主动协调并指定专人进行解决。4.1.1生产组织根据工程工期要求，合理调配人力、设备等资源，做好对操作、检验、生产管理人员的培训，各工序人员资格应满足工序加工要求；施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1a)下料人员应具备机械识图和自动或半自动气割等实际操作技能；b)组焊人员应具备识图和焊接操作基本技能；c)焊接人员应持证上岗，拥有焊接材料、焊接工艺、焊接标准等方面的知识并具备焊接实际操作能力,焊接过程中焊接材料应贮放在干燥、通风良好的地方，并设专人保管，雨天时禁止露天焊接，当构件表面潮湿时必须清除干净方可施焊；d)涂装人员应具备涂装前处理设备、吊装设备、喷漆设备操作技能，熟悉各种涂料配制和涂装实际操作,涂装环境温度和相对湿度应符合涂料使用说明书规定的要求，当无具体要求时，环境温度宜控制在5。C～38。C之间，相对湿度不应大于85%，涂装后4h内应保护免受雨淋；e)检验人员应熟练掌握所检工序的质量标准并拥有系统的工艺知识，具备各类检测设备的操作分析判断等技能；f)生产人员应具备良好的专业技能，较强的质量意识和管理意识，能够有效指导所管辖工段各工序的操作；4.1.2生产环境控制应保证清洁干净、通风良好、工序流转畅通有序、各类工位器具摆放整齐、现场无杂物等，应满足工序生产需要；4.1.3工序操作过程中使用的设备其性能应满足工艺要求，设备监视装置良好，焊接设备在从事焊接前应用钳式电流表对其仪表示值进行标定，以确保焊接参数正确并符合工艺规定产品。4.2制作流程4.2.1制作准备4.2.1.1认真组织施工人员熟悉图纸、施工规范，作好技术、质量交底和安全教育工作。4.2.1.2制作加工在施工和运输过程中需用的胎具、夹具和吊架。4.2.1.3组织有关人员检修维护机械设备，做好开工前的准备工作。4.2.1.4组织原材料的采购、进场，按规范要求，对主要材料进行取样和送检。4.2.1.5若材料需要进行代用，必须及时上报，在得到设计单位、监理及业主的同意后，方可使用，并将图纸上所有的相关规格和有关尺寸全部进行修改。4.2.2制作顺序和要求4.2.2.1栈桥的制作顺序为：放样→下料→检验→预拼装→检验→拼装→焊接→施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1检验。4.2.2.2下料前要认真检查材料的外观质量（疤痕、夹层、变形、锈蚀等），是否符合验收规范，严禁使用不符合要求的材料。4.2.2.3所有进场材料必须具备产品质量证明书，按规格分类码放整齐，及时取样并送检。4.2.2.4依据设计图纸，按设计要求对钢材进行下料、组对、焊接。需接长的构件，应严格按照钢结构节点规范要求进行拼接。4.2.2.5组对前应按1:1放样，核对各部位尺寸无误后方可下料制作、组对，确保组对间隙、组对角度、组对质量。4.2.2.6严格按照图纸进行预制，若发现实际尺寸与图纸不符，应及时通知有关人员进行修改。4.2.3制作加工a.首先按照施工图纸做好工艺放样，作好材料配料工作，将图纸细化整理成加工单形式。b.将下好的料统一编号，按照图纸及规范要求加工。c.制孔：螺栓孔孔距的允许偏差,应符合规范《钢结构工程施工质量验收规范》（GB50205-2001）规定要求。表4－1：螺栓孔孔距允许偏差（mm）螺栓孔孔距范围≤500501～12001201～3000＞3000同一组内任意两孔间距离±1.0±1.5相邻两组的端孔间距离±1.5±2.0±2.5±3.0d.经过加工后测量构件成型尺寸，进行复合，如有偏差进行返工。e.打砂、涂刷油漆，按照设计要求达到喷砂级别和油漆厚度，检验合格后，将编号重新标注在构件上。f.拼装，按照工艺下料单编号进行拼装，首先点焊，校正正确无误后进行焊接，焊接顺序为对称施焊，方向相同，如有焊接变形，应及时调整焊接顺序，保证构件形状尺寸准确。g.焊接完成检验合格后，按照图纸要求进行防腐处理。4.2.4焊接4.2.4.1钢构件的焊接采用手工焊进行焊接。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.14.2.4.2焊前应将焊缝周围50mm范围内的氧化铁、焊疤、铁锈、油污等污物清除干净。4.2.4.3正确选择焊接工艺及参数，即焊接电流、电压、和焊接速度。灵活调整焊条角度。4.2.4.4合理选择焊接材料，按规范要求烘干焊条，并根据工件材料和技术要求，合理选择焊接材料。4.2.4.5对称施焊接顺序，减少焊接内应力。严格按照焊接工艺操作。4.2.4.6焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。4.2.4.7焊缝外形尺寸应符合图纸要求，图纸无要求时，焊脚尺寸应符合《钢结构焊缝外形尺寸》的规定。4.2.4.8所有参加焊接的焊工，必须持有特种作业证及焊接操作合格等级证书，无证人员不得参与施焊。4.2.5拼装为确保栈桥安装顺利进行，栈桥制作下料完毕后运抵安装现场，进行现场拼装。按照图纸设计要求，结合现场机械使用条件，将5#栈桥分四段进行拼装，6#栈桥分三段进行拼装。4.2.5.1栈桥两侧桁架的拼装1)首先，再次重新检验下料的尺寸、孔距、编号等。同时在钢平台进行两侧桁架的1：1放样，确定无误，方可进行桁架的拼装。2)按构件明细表核对进场构件，进行现场预拼装，严格做好预拼装记录。3)预拼装无误后，或经过校正确认后，进行焊接。焊接过程中，注意控制焊接变形，确保栈桥两侧桁架的的形状和尺寸准确。4.2.5.2栈桥的拼装在确保两侧桁架准确无误的情况下，进行拼装。1)在钢平台上放出栈桥的1：1放样图，按照放样图位置，确定栈桥下部梁（即图纸中L-2和L-1）的位置。2)将桁架放置到既定位置，与下部梁（图纸中L-2，L-1）进行点焊；3)将桁架上部梁（即图纸中WL-2和WL-1）就位，与桁架进行点焊。4)按照图纸进行检验，确认无误后，进行完整焊接。4.3工序检验和质量评定施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1工序检验实行“三检”制，即：自检、互检和专检，只有经过检验合格的工序才能转序，才能出厂。其中自检、互检由工序操作人员进行，专检由检验人员按下述要求进行，并将质量评定结果直接与工序操作人员、生产管理人员的工资挂钩，成品检验既是对检验系统的完善，也是对进货检验和工序检验工作质量的复检。焊接缺陷的返修和补焊：焊接缺陷返修前，应该尽可能准确地确定焊接缺陷的种类、部位和尺寸，焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理，焊缝同一部位的返修次数不宜超过两次，当超过两次时，应按返修工艺进行。焊缝质量等级一级二级三级内部缺陷超声波探伤评定等级ⅡⅢ检验等级B级B级探伤比例100%20%外观缺陷未焊满（指不足设计要求）不允许≤0.2＋0.02t且≤1.0mm≤0.2＋0.04t且≤2.0mm每100.0焊缝内缺陷总长≤25.0根部收缩不允许≤0.2＋0.02t且≤1.0mm≤0.2＋0.04t且≤2.0mm长度不限咬边不允许≤0.05t且≤0.5；连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝全长≤0.1t且≤1.0mm，长度不限裂纹不允许弧坑裂纹不允许允许存在个别长≤5.0的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤飞溅清除干净接头不良不允许缺口深度≤0.05t且≤0.5mm缺口深度≤0.1t且≤1.0mm每米焊缝不得超过1处焊瘤不允许表面夹渣不允许深≤0.2t，长≤0.5t且≤20mm表面气孔不允许每50.0长度焊缝内允许直径≤0.4t且≤3.0气孔2个；孔距≥6倍孔径表4－2：焊缝外观检验质量标准施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.15.0栈桥的安装5.1安装前准备工作5.1.1为确保栈桥安装顺利进行，栈桥制作完成后，按照施工图和有关规范的规定进行一次全面验收；5.1.2安装前，应按构件明细表核对进场构件，现场组装时，应根据预拼装记录进行。5.1.3栈桥在存放和拼装过程中损坏的涂层以及安装连接部位应按照有关规定补涂。5.1.4栈桥安装前应清除其表面上的油污、泥砂和灰尘等杂物；5.1.5栈桥安装前按构件编号，对照图纸，移送到安装最近点；5.1.6检查安装工程中必需用的工具，包含吊装用钢丝绳（不小于32mm）、索具卸扣、钢缆风绳、手拉葫芦、牵引绳等辅助工具。5.1.7栈桥安装前应对建筑物的定位轴线、基础轴线和标高、预埋板的位置进行检查。基础混凝土强度应达到设计要求，基础轴线标志和标高基准点准确、齐全。5.1.8按图纸核实栈桥不同规格构件的数量、件数。5.2起重设备的选择5.2.1主要吊机的选择：5#栈桥安装，由碎煤机室旁的M3轴线（标高25.311）到3#转运站旁的M7轴线（标高2.740），共分四段吊装。6#栈桥安装，由入煤炉采制样间旁的K3轴线（标高13.694）到主厂房0轴线（标高33.908），共分三段吊装。根据主体分段安装工艺，经计算，5#输煤栈桥每段重约35t，且每一段外型尺寸最大约为26000mm*6600mm*3900mm，安装高度最高为25.311米；6#输煤栈桥每段重约52t，且每一段外型尺寸最大约为33000mm*7400mm*4400mm，安装高度最高为33.908米。综合考虑机械施工效率、构件安装高度、构件重量等诸多因素，选用P&H5250250T可满足栈桥安装。5.2.2P&H5250履带起重机工作参数（表5—1）最大额定起重量250t主臂长度67.0m最长副臂24.0m施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.15.2.3根据现场情况，按P&H5250履带起重机性能，在提升高度为42米的时候，起吊总量为58..8吨，最大负荷率为88.4%，满足吊装要求。5.2.4P&H5250履带起重机详细性能表见附录5.3吊装程序栈桥主体首先按照其形体构造分段，5#栈桥分四段，每一个段的尺寸约为26000mm*6600mm*3900mm，每段重量约为35T，从M7轴线到M3轴线依次吊装，分四次进行吊装；6#栈桥分三段，每一段的尺寸约为33000mm*7400mm*4400mm，每段重量约为52T，从K3轴线到0轴线依次吊装，分三次进行吊装。吊装完毕后，与混凝土柱上预埋螺栓进行连接。5.4吊装方法5.4.1安装采用P&H5250250T履带起重机进行吊装作业，，把栈桥分段按顺序依次排在混凝土柱旁边。5.4.2吊装时每一片段采用四个吊点，选取Φ32钢丝绳（断面为6×24），钢丝绳的抗拉强度为1400MPa～1850MPa，即每根钢丝绳能承受的重量为46.7T～61.6T，满足吊装要求。两端拉缆风绳，平衡起吊（在每个吊点上加设临时加劲肋，防止吊装过程发生变形），置于砼柱上。调整好准确的位置，与砼柱上的预埋螺栓紧固，尽量减小其变形程度保证构件空间刚度与正确的形态。注意：在吊装时，要求室外的风力在3级风力以下时，方可进行吊装作业。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1吊点布置图5.4.3栈桥吊装示意图图5-1栈桥吊装示意图施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.16.0栈桥的涂装6.1涂装施工工艺6.1.1表面处理a)合格的喷砂工件后，用干净的压缩空气吹和刷子扫等方法清除表面的灰尘等杂物，使待涂表面干燥、清洁。b)喷涂油漆必须在钢板氧化前进行，如氧化已发生，必须重新喷射处理至所要求的标准。6.1.2底漆：按图纸要求喷涂红丹防锈底漆两度；6.1.3面漆：按业主要求选择中灰色面漆，但外露部分采用宝绿色面漆。6.1.4防火涂料：按图纸要求面涂刷防火涂料。6.1.5涂料要求供应的涂料符合技术标准和技术要求，涂料的外包装的标签上均注明了：制造厂商的名称、产地、油漆品种、名称和制造日期等内容。供应货物时将附产品质量检验报告。6.1.6成品保护：已涂工件无论在工厂翻、移动或是在运输或吊运过程中均应用采有效保护措施，以防止涂层损伤、破坏，尽量减少现场的修补工作量。6.2油漆涂层的检验6.2.1油漆涂层外观质量检验要求：表面平整，无气泡、起皮、流挂、漏涂、龟裂等影响涂层寿命的缺陷。6.2.2油漆涂层厚度检验要求：符合各道涂层的设计厚度，并符合两个85％的原则。6.2.3油漆涂层附着力检验要求：按照GB9286-88要求进行划格试验，附着力等级应达到2级。6.3油漆涂装检验质量记录质量记录填写要求同表面预处理工序，当产品检验合格后，检验员填写《钢结构防腐防火涂装油漆涂装涂层检测记录》，在施工过程中检验员对该工序进行质量控制点控制与检查，并填写检查记录，由操作工在《钢结构防腐防火涂装油漆涂装检验记录》上签字。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.16.4油漆涂装检验后处理经检验合格后的产品，应由检验员向甲方监理报验，经报验合格的产吕应用油漆对其进行标识，然后进行转序，经检验、报验不合格的产品按检验员《油漆涂装工序检测记录》，并根据实际情况制定预防纠正措施，重新报监理检验合格。防止不合格品再发生。6.5防腐验收工程竣工后项目部质检部门会同建设、设计、监理、质检消防监督单位在内的有关人员联合进行竣工验收。涂料的技术性能应符合设计要求，符合国家现行有关标准的规定。7.0工程计划7.1工程进度计划该工程包括5#，6#输煤栈桥的制作、安装，工程量大，因此必需精心安排，以确保合理工期，并通过各种施工措施确保该工程实施工期符合要求，5#输煤栈桥计划2007年2月下旬开始吊装，完成5#输煤栈桥后随即开始吊装6#输煤栈桥。为保证工程项目能按计划顺利、有序地进行，并达到预定的目标必须对能影响工程按计划进行的因素进行分析，事先采取措施，尽量缩小实际进度的偏差，实现对项目工期的主动控制，分别对影响因素加以分析、研定对策，以确保工程按期完成。7.1.1加强计划管理根据本项目工程特点及难点，安排合理的施工流程和施工顺序，编制总体网络控制计划，同时将分解成月、旬、周、日作业计划。根据确定的进度检查日期，及时对实际进度进行检查，一旦发现工序进度滞后，则及时采取增加投入或适当延长日作业时间等行之有效的加以调整。7.1.2充分发挥企业的人才优势在本项目配备具有同类型施工经验的业务精、技术好、能力强的项目管理班子及满足各工种工艺技能的足够数量的技术工人。7.1.3确保材料、构件、设备保质保量按计划到位7.1.4施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1质量管理，根据设计图和规范的要求，制定各工序的操作规程和质量标准，并在施工中发行，确保一次达到合格标准。7.1.5安全管理，杜绝重大事故发生制定严格的安全管理制度，并发放至其他成员；同时，将结合本工程具体情况，制定安全技术交底和操作规程，并在施工中狠抓落实，杜绝重大安全事故发生。7.1.6充分处理好各方关系协调与总包、业主、设计、监理及其他单位的关系，保持良好的条件和施工氛围，确保工程顺利施工。7.1.7在保证工程质量、施工安全的条件下，就要精心组织，精心施工，保证工艺标准的贯彻实施，确保质量技术措施的落实、质量、安全的保证，以确保施工工期。7.2材料供应计划本工程5#，6#栈桥在图纸图审完善并经设计院确认后，可进行生产加工。在2006年12月上旬材料开始进场，同时开始进场准备，搭设临建。在2007年1月5日左右完成组装平台搭设完毕，立即进行5#栈桥组装。在栈桥组装完成后，就地进行5#栈桥的吊装，要求各种材料供应应满足工程进度要求。7.3机具计划7.3.1加工生产设备序号名称型号单位数量1250T履带吊P&H5250辆1250T履带吊辆13电焊机BX3-500A台84切割机Φ500台25气割套46剪床台17钻床台18焊条保温筒个49手拉葫芦3T、5T套各210扳手32mm把1511活头扳手32-60mm把20施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.113千斤顶10T、16T台1018卡环2．1个619钢丝绳Φ32米4007.3.2检测设备配置序号设备型号数量设备名称主要用途10-3002游标卡尺测量长度、厚度等20-360º2游标角度尺测量角度35-50m10钢卷尺测量长度40-300、5004直角尺测量直角、垂直度50-402焊接检验尺测量焊缝尺寸7TT-2201数字式涂层测厚仪检测涂、镀层厚度8DS32水准仪测量水平及标高9J1、T22经纬仪测量水平及竖直尺寸10M20-M645套螺纹环塞规测量螺纹7.4劳动力计划7.4.1人员配置：职务数量职务数量1、项目经理1人9、铆工8人2、技术负责人1人10、安装工30人3、专业工程师1人11、吊装工9人4、施工员1人12、电焊工25人5、质检员1人13、涂装工15人6、安全员1人14、电工2人7、材料员1人15、辅助工15人8、资料员1人7.4.2现场劳动力使用计划施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.18.0质量目标及保证措施按ISO9000-GB／T9000《质量管理和质量保证》系例标准建立的质量保证体系。本工程质量控制和质量管理，将严格执行《质量保证手册》、《程序文件》及工法和为本工程编制的施工组织设计、施工方案。为了保证本项目施工质量达到国家现行质量评定优良标准，必须对整个施工实行严格管理，明确安全质量责任。工程施工过程实行全面质量管理。8.1项目质量保证体系中建二局已通过ISO9002质量体系认证，在本项目施工中制作和安装按中建二局的质量体系程序文件执行。同时，钢结构安装按中建总公司质量体系程序文件要求建立项目质量保证体系，执行中建总公司的质量体系程序文件。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.18.1.1成立以项目经理为首的质量保证组织机构，定期开展质量统计分析,掌握工程质量动态,全面控制各分部分项工程质量。项目上配备专职质检员，对质量实行全过程控制。8.1.2树立全面质量意识，贯彻“谁管生产，谁管理质量；谁施工，谁负责质量；谁操作，谁保证质量”的原则，实行工程质量岗位责任制，并采用经济手段来辅助质量岗位责任制的落实。8.1.3建立质量管理制度8.1.3.1技术交底制度：坚持以技术进步来保证施工质量的原则。技术部门编制有针对性的施工组织设计，指导施工作业。8.1.3.2构件进场检验制度：对于进场的钢构件必须实行严格检查，根据国家规范要求进行检查，对不合格的构件一律退场重新加工；8.1.3.3建立三检制度，实行并坚持自检、互检、交接检制度，自检要做好文字记录，隐蔽工程由项目技术负责人组织工长、质量检查员、班组长检查，并做出较详细的文字记录。8.1.3.4质量否决制度：不合格的焊接、安装必须进行返工。8.1.2.5实现目标管理，进行目标分解，把工程质量责任落实到各部门及人员，从项目的各部门到班组，层层落实，明确责任，制定措施，从上到下层层展开，使全体职工在生产的全过程中用从严求实的工作质量，精心操作工序，实现质量目标。8.1.2.6开展质量管理QC小组活动，攻关解决质量问题，同时做好QC成果的总结工作。建立QC小组与各工序小组的质量控制网络。8.1.2.7制定工程的质量控制程序，建立信息反馈系统，定期开展质量统计分析，掌握质量动态，全面控制工程质量。8.1.2.8采取各种不同的途径，用全面质量管理的思想，观点和方法，使全体职工树立起“安全第一”和“为用户服务”的观点，以员工的工作质量保证工程产品质量。10.2项目质量责任8.2项目质量保证措施在组织上，质量管理人员，质量技术人员及施工队伍必须配备高素质、专业人员。在实施过程中严格检验，保证每部、每员都按程序进行，保证过程受控，以使最终质量达标。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1在材料采购上，必须按照工程合同，技术文件要求进行采购，并通过采购程序的控制，来保证原材料的质量。在生产控制上，按照生产程序、制造工艺、过程检验、出厂检验程序保证产品的质量。在施工上，严格按照相关规范施工，加强过程检验，保证工程质量。9.0工程安全目标及保证措施9.1安全方针和目标安全生产方针：安全第一，预防为主，全员动手，综合治理。安全生产目标：文明施工，安全零事故。9.2安全管理组织项目经理是本项目安全生产第一责任人，对本项目安全生产负总的领导责任,在公司安全管理委员会领导下，项目部建立以项目经理、安全经理为首的包括项目部管理层和作业层全面覆盖的项目安全保证体系，实施项目安全施工管理。9.2.1所有在安全保证体系中的管理人员和参与项目施工的员工，必须严格执行安全政策。9.2.2安全主任责任：a)执行公司安全管理制度、政府有关法规、规范、标准及业主有关安全管理规定，制订项目的安全标准（规定）；b)通过教育和培训项目的每位员工，以推动项目的安全工作；c)对现场的工作条件和工作行为进行经常性的监督检查；d)建立健全各类安全管理台帐，并对各施工队、各部门的安全管理台帐进行检查指导。9.2.3施工经理a)对整个项目的安全负直接领导责任；b)本着“管生产必须管安全”的原则，在安排生产的同时，必须安排安全工作；c)在召开生产会时，必须对安全工作进行重点地布置、检查、总结，责任组织每月一次的综合性安全生产大检查。9.2.4施工队长责任:施工队长是本队安全生产第一责任人，对本队安全工作负责。a)认真执行安全生产规章制度和安全管理的有关规定，严格按章施工,不违章指挥；b)负责对本队职工进行安全教育，并召集每周一次的队安全例会；施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1c)参加项目部组织的安全生产检查，组织本队每周一次的安全检查；d)保证施工现场整齐、清洁，实现安全文明施工。9.3危险源及预防措施9.3.1危险源触电伤害；高空坠落；物体打击；其他伤害。9.3.2危险预防9.3.2.1触电伤害预防1)建立防触电教育制度，经常进行触电电知识教育和宣传，提高员工的触电安全意识。2)加强用电设备相间和相一地间绝缘，防止闪烁，合理设置防雷装置。3)合理配置，整定电路和设备的过载、短路故障进行可靠的保护，设置醒目的安全标志。4)所有进入现场的人员都必须戴好安全帽，穿软底绝缘防滑鞋。9.3.2.2高空坠落预防1)在2米以上高度从事施工作业时必须有可靠防护的施工作业面，并设置安全稳固的爬梯，施工人员系好安全带。2)物料必须堆放平稳，不得放置在临边和洞口附近，也不得妨碍作业、通行。3)建筑施工对施工现场以外人或物可能造成危害的，应当采取安全防护措施。4)施工交叉作业时，应当制定相应的安全措施，并指定专职人员进行检查与协调。9.3.2.3物体打击预防：1)不准从高处抛投工具、物料，高空作业因将手持工具和零星物料等放在工具袋内。2)进入施工现场必须戴好安全帽。3)出入通道、建筑物的出入口都应搭设护头棚。4)起重吊装作业严格按照操作规程进行，被起吊的重物下面和起重机桅杆。9.3.2.4其他危险预防1)戴好安全防护镜，防止电焊等灼伤眼睛。2)作业前认真做好安全检查，排除危险源，做好各种预防措施。3)加强现场管理，严格安全管理措施，对违反者严厉处罚，杜绝安全违例。9.4安全检查9.4.1事故预防是所有监督管理工作中首要的责任。每名管理人员应最大限度地参与与安全有关的培训、活动和监督检查。9.4.2安全经理有责任确保所有安全检查在规则基础上进行。9.4.3安全部每天对安全工作进行一次检查。9.4.4安全员应认真进行检查、制止违章、指出正确的行为，并做好安全检查记录。施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.19.4.5公司领导和安全部门每季度对各施工现场进行一次安全检查指导。9.5安全措施9.5.1施工用电a)现场所有用电设备除保护接零外，还必须在设备负荷线路首端处设置漏电保护装置。漏电保护装置的选用，应符合《漏电流动作保护器》GB6829的规定；b)现场用电必须实行“一机一闸一保”制，严禁一个开关控制两台以上用电设备；c)电气设备检修时，应先切断电源，并挂上“有人作业，严禁合闸”的警示牌；d)电气作业人员必须持证上岗，非电工不得从事电气作业。9.5.2高处作业a)防护措施及防护用品包括安全帽、安全带、安全网、警戒线、安全绳、防护栏杆。b)从事高处作业的人员，必须经过体检。患有高血压、心脏病、癫痫病及其他不适合高处作业的人员不得从事高处作业。c)高处作业时，安全带应系挂在作业人员上方固定牢靠的物体上，下方应有足够的安全空间和净距。当净距不足时，安全带可短系使用。d)防护栏杆的用料及搭设要求应符合本规定脚手架的有关规定。e)施工现场通道附近的各类洞口、坑槽等处，除设置防护措施和安全标志外，夜间还应设红灯警示。f)安全绳应在固定物体上系牢，并应能至少承受2.0KN的重物。g)通道应采取可靠的封闭措施，防止物体高处坠落。上方施工时，通道上空应搭设防护棚。9.5.3起重吊装a)起重指挥人员、起重工和起重机械操作人员属于特种作业人员，必须持证上岗。严禁无证操作；b)起重吊装前必须对所有参与起重吊装作业的人员进行详细的安全技术交底，交底记录应存档；c)起重吊装作业前应组织三级安全检查：班组自检、队级复检和联合检查；d)起吊前应在重物上系上牢固的溜绳，防止重物在吊装过程中摆动、旋转；e)吊装过程中，作业人员应坚守岗位，听从指挥，发现问题立即向指挥者报告。无指挥者的命令不得擅自操作；施工方案GPEC/BSP/EP/TJ/031PAGE22OF22 输煤栈桥施工方案版次:A广东火电/百色时间:2007.1f)吊装作业时，应根据作业范围的大小设置一定的警戒区域，拉好警戒绳，并安排专人监护。9.5.4交叉作业a)坚持杜绝闲杂人等进入施工现场，并在施工区域拉设警戒线；b）在施工过程中注意沟通，相互协调配合，尽量避免进入相互的施工危险区域；c）施工过程中应严格听从指令，服从指挥。同时高度注意，做到不伤害他人，不被他人伤害；d）加强员工安全意识培养，提高员工自身素质，杜绝与其他施工队产生冲突。10.0环境因素控制措施10.1对施工中的汽车尾气排放、机械噪声，加强对机械设备的维护、保养并对汽车尾气、机械设备噪声随时进行监控、测试，发现超标情况，强制检修。10.2对施工过程中产生的建筑垃圾，废料等应及时清理，集中堆放由公司定期统一处置。10.3对施工过程中产生的含油废弃物集中回收，按公司有关文件进行处置。10.4对施工中产生的生活垃圾清扫进入垃圾池，有安全科定期处置。10.5控制打磨施工中产生的噪音，提高施工工艺水平，尽量减少打磨工作。11.0附录P&H5250履带吊参数施工方案GPEC/BSP/EP/TJ/031PAGE22OF22
