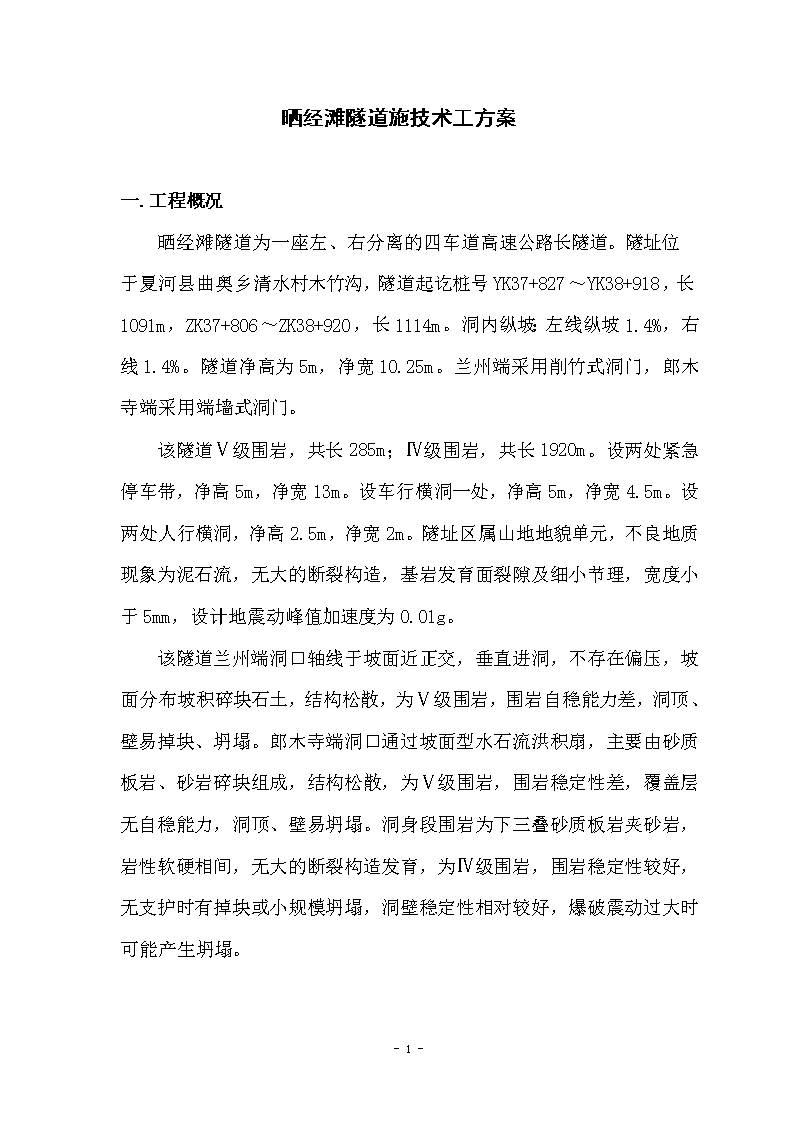

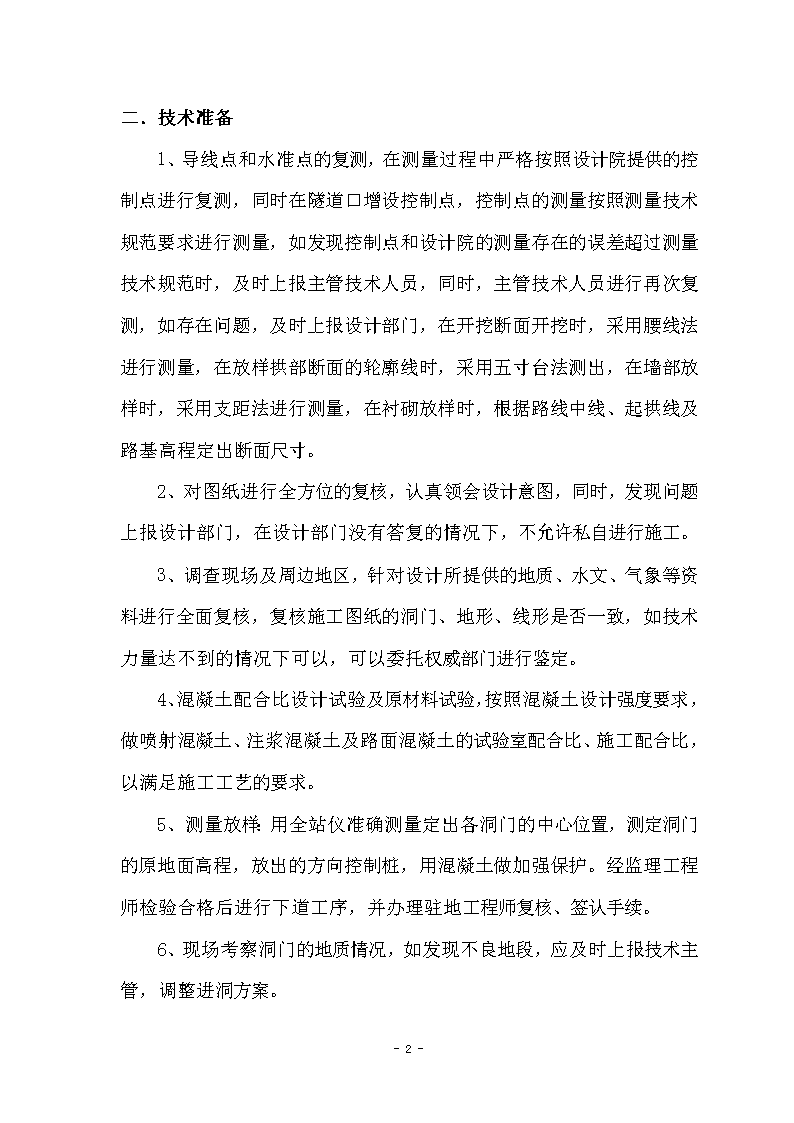

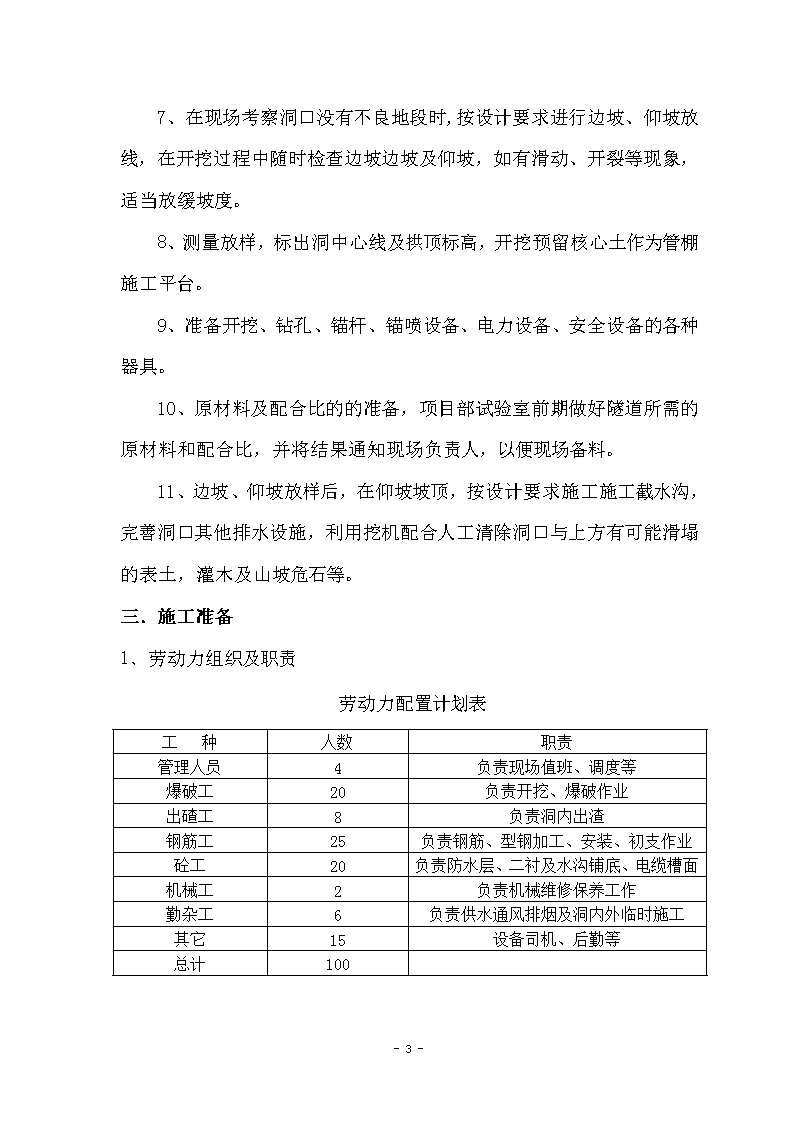

晒经滩隧道施技术工方案一.工程概况晒经滩隧道为一座左、右分离的四车道高速公路长隧道。隧址位于夏河县曲奥乡清水村木竹沟，隧道起讫桩号YK37+827～YK38+918，长1091m，ZK37+806～ZK38+920，长1114m。洞内纵坡：左线纵坡1.4%，右线1.4%。隧道净高为5m，净宽10.25m。兰州端采用削竹式洞门，郎木寺端采用端墙式洞门。该隧道Ⅴ级围岩，共长285m；Ⅳ级围岩，共长1920m。设两处紧急停车带，净高5m，净宽13m。设车行横洞一处，净高5m，净宽4.5m。设两处人行横洞，净高2.5m，净宽2m。隧址区属山地地貌单元，不良地质现象为泥石流，无大的断裂构造，基岩发育面裂隙及细小节理，宽度小于5mm，设计地震动峰值加速度为0.01g。该隧道兰州端洞口轴线于坡面近正交，垂直进洞，不存在偏压，坡面分布坡积碎块石土，结构松散，为Ⅴ级围岩，围岩自稳能力差，洞顶、壁易掉块、坍塌。郎木寺端洞口通过坡面型水石流洪积扇，主要由砂质板岩、砂岩碎块组成，结构松散，为Ⅴ级围岩，围岩稳定性差，覆盖层无自稳能力，洞顶、壁易坍塌。洞身段围岩为下三叠砂质板岩夹砂岩，岩性软硬相间，无大的断裂构造发育，为Ⅳ级围岩，围岩稳定性较好，无支护时有掉块或小规模坍塌，洞壁稳定性相对较好，爆破震动过大时可能产生坍塌。-29- 二．技术准备1、导线点和水准点的复测，在测量过程中严格按照设计院提供的控制点进行复测，同时在隧道口增设控制点，控制点的测量按照测量技术规范要求进行测量，如发现控制点和设计院的测量存在的误差超过测量技术规范时，及时上报主管技术人员，同时，主管技术人员进行再次复测，如存在问题，及时上报设计部门，在开挖断面开挖时，采用腰线法进行测量，在放样拱部断面的轮廓线时，采用五寸台法测出，在墙部放样时，采用支距法进行测量，在衬砌放样时，根据路线中线、起拱线及路基高程定出断面尺寸。2、对图纸进行全方位的复核，认真领会设计意图，同时，发现问题上报设计部门，在设计部门没有答复的情况下，不允许私自进行施工。3、调查现场及周边地区，针对设计所提供的地质、水文、气象等资料进行全面复核，复核施工图纸的洞门、地形、线形是否一致，如技术力量达不到的情况下可以，可以委托权威部门进行鉴定。4、混凝土配合比设计试验及原材料试验，按照混凝土设计强度要求，做喷射混凝土、注浆混凝土及路面混凝土的试验室配合比、施工配合比，以满足施工工艺的要求。5、测量放样：用全站仪准确测量定出各洞门的中心位置，测定洞门的原地面高程，放出的方向控制桩，用混凝土做加强保护。经监理工程师检验合格后进行下道工序，并办理驻地工程师复核、签认手续。6、现场考察洞门的地质情况，如发现不良地段，应及时上报技术主管，调整进洞方案。-29- 7、在现场考察洞口没有不良地段时,按设计要求进行边坡、仰坡放线，在开挖过程中随时检查边坡边坡及仰坡，如有滑动、开裂等现象，适当放缓坡度。8、测量放样，标出洞中心线及拱顶标高，开挖预留核心土作为管棚施工平台。9、准备开挖、钻孔、锚杆、锚喷设备、电力设备、安全设备的各种器具。10、原材料及配合比的的准备，项目部试验室前期做好隧道所需的原材料和配合比，并将结果通知现场负责人，以便现场备料。11、边坡、仰坡放样后，在仰坡坡顶，按设计要求施工施工截水沟，完善洞口其他排水设施，利用挖机配合人工清除洞口与上方有可能滑塌的表土，灌木及山坡危石等。三．施工准备1﹑劳动力组织及职责劳动力配置计划表工种人数职责管理人员4负责现场值班、调度等爆破工20负责开挖、爆破作业出碴工8负责洞内出渣钢筋工25负责钢筋、型钢加工、安装、初支作业砼工20负责防水层、二衬及水沟铺底、电缆槽面砼作业机械工2负责机械维修保养工作勤杂工6负责供水通风排烟及洞内外临时施工其它15设备司机、后勤等总计100　-29- 2﹑主要机械配备情况主要机械设备配备表序号机械设备名称数量备注1挖掘机22风动凿岩机203自卸汽车54装载机25简易钻孔台车26液压衬砌台车27锚杆注浆机28电动空压机29内燃空压机210混凝土捣固器811混凝土输送泵212柴油发电机213通风机414电焊机515砼喷射机216液压注浆机217混凝土拌和机218水泵319钢筋切断机220钢筋弯曲机221钢筋调直机222切缝机223木工圆盘钜224木工刨床2-29- 四、隧道主要分项工程施工方案1、隧道洞口工程：本隧道共有四个洞口(兰州端2个和郎木寺端2个)，兰州端2个洞口均为明洞，郎木寺端洞口右线为明洞，洞口段均为Ⅴ级浅埋，施工时应采取必要的防护措施、防止出现滑塌现象。如果具备进洞条件应遵循早进洞、晚出洞原则。隧道进洞后遵循短进尺、强支护原则。及时进行洞口段二次衬砌和洞门施工、以增强洞口稳定、控制洞口段围岩变形。⑴施工要求：①洞口段施工前应先做好排水沟、截水沟等防排水系统，然后再开挖边仰坡便按图纸设计要求对边仰坡及时进行锚喷支护，并尽早修建洞门以策安全。②隧道洞口附近的桥涵、挡墙等附属工程应提前按排施工、尽早完成、以满足隧道开挖弃方的需要，为加快隧道施工创造条件。③洞口拱墙及端墙或削竹式洞门应与洞内相邻的拱墙衬砌同时施工、连成整体、以增加洞门的安全性。④洞门端墙或削竹式的砌筑与回填应两侧同时进行，防止对产生偏压。⑵施工工艺测量放线→洞顶边仰坡外截水沟施工→明洞段开挖→边、仰坡防护→明洞及洞门施工①-29- 测量放线：根据设计图纸进行放线，确定隧道中线、边仰坡线，以指导下步施工。②边仰坡外的截水沟：根据边仰坡外洞顶渗水情况和洞口段地面排水系统，确定截水沟的流向。③明洞段土石方开挖：洞口段土石方采用明挖法施工。施工前，先根据设计尺寸,在地面上标出隧道中线及边坡、仰坡线,同时确定管棚套拱的位置和标高。采用挖掘机自上而下分台阶逐段开挖，边开挖边防护，随时监测、检查山坡稳定情况。当开挖至一定标高,停止开挖,以作为洞口段管棚施作平台,待管棚施作好后继续开挖。边坡、仰坡坡面应修整平顺。开挖弃方堆放在指定地点，边坡仰坡上不堆集弃土、石方，及时进行网、喷坡面防护工程和进洞防护措施的实施,明洞段和洞门一次开挖完成。挖掘机、自卸汽车装运碴。④边、仰坡防护：根据设计要求的边仰坡防护形式在开挖后迅速进行边、仰坡防护。施工前先将边仰坡面的浮渣、松动危石清除干净，坡面修整平顺，并对坡面先初喷混凝土以迅速封闭开挖面，垂直坡面打入锚杆,然后随坡面起伏铺设钢筋网，使其与锚杆连接牢固。喷射混凝土采用湿式喷射机分层喷射，喷砼时控制好喷射角度、距离、水压、风压以减少回弹量。同时加强喷砼层的养护，养护时间不小于设计要求。⑤明洞及洞门施工：-29- 洞口段土石方开挖至上台阶标高时，施作套拱,拱架弧度符合设计弧度,和超前长管棚，进入正洞施工，待正洞开挖完成一定距离后，进行明洞段下台阶开挖仰拱（包括仰拱回填），洞门与明洞边墙基础、拱墙衬砌、防排水、拱背回填等同时施工。明洞洞身衬砌采用组合钢模先施作两侧边墙基础混凝土，达到一定强度后，用模板台车全断面模注钢筋混凝土。待混凝土强度达到设计强度、拱墙背防水设施完成后，及时进行明洞背后回填，回填时先填粘土隔水层，再填土石层，回填到设计标高后施作坡面防护工程和明洞顶截水沟。⑶施工流程见《隧道洞口施工工艺框图》隧道洞口工程施工工艺框图测量放线分层开挖土洞口排水系统洞口开挖施作截水沟成洞面临时封闭暗洞开挖及初支护施作仰拱及二衬施作洞门墙仰拱开挖及铺砌片石砼暗洞掘进-29- 2、隧道洞身开挖：隧道施工应遵循“短进尺、少扰动、强支护、实回填、严治水、勤测量、早封闭”的基本原则进行施工：先施作超前支护，再根据不同围岩级别按不同方法开挖洞身土石方，同时紧跟初期支护，根据监控量测数据及时调整开挖方法和支护参数，以确保洞室周边岩体的稳定以及支护结构的安全。⑴隧道洞身Ⅳ级围岩为上、下半断面台阶法开挖；Ⅴ级预留核心土。⑵上半断面采取挖掘机配合人工预留核心土方式进行开挖，待初期支护施工后再用挖掘机开挖核心土。掌子面找平测量放样进行下一循环施工。⑶下半断面采用挖掘机开挖、人工找平。测量放样进行下一循环施工。⑷根据设计要求和实际围岩情况下半断面开挖前应做好上半断面监控量测工作，如有需要补强、必须先补强后开挖。3、隧道洞身超前支护：⑴施工准备及要求：①各种机具检修调试、使之处于良好状态。原材料按施工需求备足、并按规定检验试验。小导管、超前锚杆、管棚按设计要求加工好备足数量。②将小导管钻孔位置按设计测定出来，用液压钻孔台车钻孔，孔眼方向、外插角、孔深、孔径等误差均应满足设计要求。用双液注浆泵注入浆液，浆液配合比及注浆压力均应满足设计要求。-29- ③按图纸设计尺寸架设钢架浇筑护拱并按要求预埋长管棚导向管，待护拱强度满足施工要求后用潜孔钻沿导向管钻孔。孔深、孔径均要满足设计要求。⑵超前支护施工工艺本合同段采用的超前支护主要有φ89超前管棚、φ42超前小导管﹑φ22砂浆锚杆等。①超前管棚超前管棚适用于Ⅴ级围岩岩地质条件较差地段，采用Φ89无缝钢管，钢管之间采用管箍的方式连接,并且骑缝焊接,施工流程：施作钢架及导向管→钻机就位→钻孔→扫孔→插入钢管→孔口密封处理→管棚钢管注浆→开挖及支护。a．钢架：钢架采用I20a工字钢拱架，钢架与管棚导向钢管焊成整体。为便于钻机钻孔、注浆作业，在开挖时应分台阶开挖，上台阶高度在起拱线附近，以满足工作高度。b．钻孔：钻机从导向管钻进，并顶进长管棚钢管。钻进过程中经常检查钢管钻机的偏斜度，发现偏差超过要求时，立即纠正。C．注浆：采用分段注浆，注浆时钻一孔注一孔。注浆效果的检查根据注浆量或注浆压力进行确定，若注浆量达到设计值则表示已达到注浆效果，若注浆量未达到设计值但注浆压力已达到2MP，则继续注浆两分钟则表示已达到注浆效果,同时用止浆阀控制其注浆,防止注浆完成之后流浆。施工工艺：详见图《超前棚管施工工艺流程图》-29- 超前棚管施工工艺流程图搭设工作平台钻机就位测量布孔钻机固定钻机大臂校正钻孔及接长钻杆加工管棚及管节管棚跟进钻杆分节退下撤管棚机清孔注浆材料配备注浆机就位注浆效果检查②超前小导管超前小导管注浆采用φ42热轧无缝钢管，与线路中线呈10°-15°外插角。施工工艺：详见图《超前小导管预注浆工艺流程图》-29- 超前小导管预注浆工艺流程图地质调查浆液选择注浆设计现场试验效果检查配比试验注浆参数制定施工方案设备准备喷砼封闭掌子面钻孔、安装小导管注浆机具准备材料准备管材加工施工准备开挖③φ22超前锚杆φ22砂浆锚杆，环向间距40cm，与线路中线呈10°-15°外插角。施工工艺：详见图《砂浆锚杆施工工艺流程图》-29- 砂浆锚杆施工工艺流程图测量放线定出孔位调整风枪钻杆角度钻孔原材料检验清孔安装锚杆杆体加工安装排气管砂浆配比选定孔口密封（预留注浆孔）注浆拌合及运输注浆检查密实度封孔⑶测量放样按设计要求在掌子面上准确画出小导管孔位。⑷钻孔采用手持风钻钻孔，孔深应适当加深。⑸钢管加工及施工将前端加工成尖锥状，尾部焊一圈φ6加强筋，除尾部1m外，管壁四周钻压浆孔。⑹钢管插入及孔口密封处理为防止注浆漏浆，在小导管的尾部用胶泥麻筋缠箍成楔形，以便钢管顶进孔内后其外壁与岩壁间隙堵塞严密。钢管尾端外露足够长度，并与钢拱架焊接在一起。钢管顶进时，注意保护管口不受损变形，-29- 以便与注浆管路连接。⑺注浆注浆前先检查导管孔口是否达到密闭标准，按设计比例配浆，按设计注浆压力压浆，一般单管注浆按单管注浆压力达到设计终压，注浆量达到计算值的80%以上作为结束标准；全段注浆按所有注浆孔均已符合单管注浆的结束条件，无漏注现象作为结束标准。4.隧道主洞身开挖本合同段隧道围岩按级别分为Ⅳ级、V级。V级围岩采用台阶分部开挖法；Ⅳ级围岩采用中台阶开挖法。⑴围岩开挖①拱部开挖前施作超前长管棚支护﹑超前小导管或超前锚杆，加固围岩。②上台阶采用挖掘机或凿岩机开挖，环形开挖进尺0.5～1m，中层、下层分左右侧预留核心土开挖，左右侧错开距离2～4米，以保证掌子面的稳定和便于拱架安装，核心土在下一循环开挖时一同挖掉；核心土及下层开挖采用挖掘机进行，如遇局部土质较硬需进行爆破开挖时，采用小药量、弱爆破进行，以保证洞身稳定。③开挖后及时安装钢拱架并施做其他初期支护体系，安装钢拱架时，在拱脚处施做锁脚锚杆，防止拱脚下沉。④隧道开挖碴土采用无轨运输，采用挖掘机配合侧卸装载机装碴，自卸车运碴至弃碴地点。锚杆、钢支撑等材料采用人工装车，自卸车运至需用地点。喷混凝土料由洞外拌和站生产，混凝土运输车运输。-29- ⑤下层核心开挖后及时施作仰拱，与拱墙支护及时封闭成环。（2）隧道开挖施工技术措施超前支护长管棚、超前小导管﹑超前锚杆保证外插角准确，拱架安装到位。施工中，严格控制掘进进尺，下层开挖时错开开挖，开挖后及时施作初期支护，封闭成环。严格执行“先支护（强支护）、后开挖（短进尺）、快封闭、勤量测”的施工原则。严格控制超欠挖，对超挖的部分，用喷射混凝土回填密实。加强对地表下沉、拱顶下沉、周边收敛、钢架内力等的量测及反馈，当变形速率有增大趋势时，立即采取措施：临时仰拱封闭加强或其他有效措施加强，及时调整施工方法及支护参数，保证施工及隧道结构安全。为了保证在施工中不致扰动原状土，在仰拱施工前隧道底部预留一部分暂不开挖（预留厚度50～80cm，以挖掘机能一次开挖到位为宜），在施工仰拱前再开挖，边开挖边清理底部虚碴，开挖后立即施作仰拱，并采取措施防止水流进入仰拱。在隧道台阶法施工时，存在下台阶开挖之前上部有二次变形的特性，这样就需要上半断面的钢支撑的锁脚锚杆向下斜插,以起到承载拱扩大拱脚的作用。5﹑人行横道、车行横道及紧急停车带的开挖方法人行横道、车行横道和紧急停车带均处于IV级围岩中，开挖采用台阶法开挖，出碴采用人工小推车出碴至正洞后装车。-29- 6﹑防水层施工隧道防水采用在初期支护与二次衬砌之间敷设一层1.2mmEVA防水板+350g/m2土工布，敷设之前先进行开挖面治水，检查隧道断面净空，进行基面处理，切除外露钢筋及其它杂物。7﹑特殊部位防水⑴施工缝环向施工缝是结构自防水的薄弱环节，该隧道采用橡胶止水带。⑵沉降缝每衬砌类型变化界面均设置沉降缝，每道沉降缝必须在全断面（包括仰拱）设置，采用中埋式橡胶止水带防水。8﹑排水管施工要点⑴隧道侧壁纵向设φ100HDPE双壁单侧打孔波纹管，其纵坡与路面纵坡一致；⑵隧道横向设φ100HDPE波纹管，间距按设计，并与纵向排水管连接；⑶隧道各种管均应用φ100HDPE波纹管三通接头，接头处外缠无纺布；⑷路面水通过侧沟排出洞外。9、隧道洞身初期支护：⑴型钢拱架、格栅钢架制作及安装：①-29- 在拱架制作房按图纸设计要求测量放出拱架大样、根据大样尺寸制作拱架。所需材料必须满足设计要求，焊接必须牢固、焊缝无气孔。单元拱架长度可根据施工要求进行调整。②根据测量放样的拱架位置进行拱架就位安装，拱架安装横、纵向倾角、高程、间距均要满足设计及施工规范要求，外观平顺。拱架脚处垫放钢板或水泥预制块，增大拱架与土体的接触面以防止拱架受压下沉。拱架和纵向连接筋、锚杆、钢筋网片、小导管之间焊接必须牢固以增加整体强度及稳定性。⑵初期支护技术要求初期支护包括挂网喷射砼、锚杆、钢拱架或钢筋格栅拱架共同联合受力。先初喷2~4cm喷射砼封闭工作面，再施作钢拱架、锚杆、钢筋挂网，最后按设计厚度喷足喷射砼。⑶钢拱架支撑上导拱架工字钢不能对焊,采用连接板打孔，高强螺栓连接，且钻孔采用台钻打孔，不能采用氧焊割孔，且连接板螺栓采用扳手拧紧，并骑缝满焊，不能松动，下导拱架可以对焊，但要求工字钢全部满焊，腹板两侧满焊，且腹板两侧帮焊两块长20cm，宽比型钢高度小4cm，厚1cm的钢板，对于IV级以上自稳性差的围岩，设置工字钢架或钢筋格栅拱架支撑，钢拱架支撑间距严格按设计执行。安装采用中心线及拱脚线控制钢拱安装支距，使两拱脚及拱顶在同一竖平面上，避免扭偏，安装后注意加强钢拱支架间纵向联结，形成完整骨架，达到整体受力效果。拱架连接钢筋必须按设计加工，焊接到工字钢腹板上，并焊接牢固。⑷锚杆、钢筋网片制作及安装：-29- ①锚杆根据测量好的点位进行钻孔安装，锚杆材料、长度、角度、按装深度均应满足设计及施工规范要求。锚杆施工完后按3％抽取进行拉拔试验，试验结果应满足设计及施工规范要求，如不合格返工重新安装直至合格为止。锚杆施工技术要求本隧道锚杆有R25中空注浆锚杆和φ22砂浆锚杆。施工时采用YT28型气腿式凿岩机钻眼，中空注浆锚杆用注浆泵注入砂浆，砂浆锚杆锚杆先放入药卷在打入锚杆，人工或凿岩机打设锚杆，锚杆呈梅花型布置，纵横向间距严格按设计图纸。②钢筋网片在钢筋加工房按施工要求尺寸制作成块，现场安装时块与块之间再焊接成整体以增加施工速度。钢筋网片材料、网格间距、搭接长度等均应满足设计及施工规范要求。⑸喷射砼拌制及施作：①喷射混凝土施工工艺流程图细骨料粗骨料水泥水外加剂搅拌机喷射机喷头速凝剂压缩空气待喷面-29- ②喷射砼所需的原材料及外加剂质量均应满足设计及施工规范要求。拌制时严格按照项目部试验室出具的施工配合比进行拌制，做到随拌随喷、不积存干料。③喷射作业前先清除作业面上的危石（土）、浮碴（土），检查作业面有无渗水以及超欠挖情况等，以确定当班工作量和作业时的措施，备足所需的原材料。检查调试施工机械使其处于良好工作状态。④喷射施作时连续上料、保持料筒内料满，先墙后拱进行作业。根据受喷面喷出的砼情况，调整注水量、喷嘴口至喷面距离（0.6m～1.0m为宜）、喷射角度（垂直于喷面为佳）以喷后易粘着、回弹量小、表面呈湿润光泽为度；喷射料束运行时应环形旋转水平移动并一圈压一圈，环形直径以0.3m、旋转速度以2秒左右一圈为宜；一次喷厚以坠落时的临时状态或按所需厚度、一般不小于5㎝；做到不漏喷、表面平顺密实度满足设计及施工规范要求。⑤喷射作业结束后应按施工规范要求对喷射砼进行养护，按养护时间及设计要求对其取样试压，对不符合设计及施工规范要求的返工补强直至合格为准。10﹑仰拱及铺底施工仰拱浇注前应将仰拱清理干净，清除积水。一般仰拱都应在二衬前施作。Ⅴ级围岩仰拱每循环不超过2.5m，Ⅳ级围岩仰拱每循环不超过4m，-29- 严禁连续长距离开挖仰拱，以防墙脚失稳。仰拱砼达到设计强度后，用C15片石混凝土进行仰拱回填至路面结构平整层顶面。铺底作为路面的平整层时，标高要严格控制，横坡应与路面横坡一致。11﹑衬砌砼施工根据监控量测初期支护变形基本稳定，防水层施工完毕后即可开始衬砌施工。衬砌采用全断面整体衬砌台车，每次衬砌长度12m，工作缝中设止水带，砼采用洞外拌和站集中拌合，砼运输车运输，砼输送泵灌注，插入式振捣器捣固；砼浇注时从两侧向拱顶分层对称进行，当浇注到拱顶部位时，输送泵前端接高压软管，从里向外灌注封顶，浇注完后及时养生。拱顶部位预留注浆管，间距每组衬砌预留一根，在二次衬砌强度达到设计后，对拱顶不密实部分进行回填注浆，以保证拱顶混凝土灌筑密实。衬砌台车如下图所示：排水管高压水管高压风管垫木衬砌台车示意图风管可调托柱调整臂杆-29- 质量控制：①小导管钢管顶入长度不小于管长的90％。纵向两组小导管的搭接长度应满足设计要求。②长管棚钢管的接头应错开、两根相邻的钢管接头至少要错开1米，且同一断面上的接头数不应大于设计总根数的50％。③小导管、管棚注浆过程中如发生串浆现象，在条件许可时、采用多台注浆泵同时注浆，无条件时可将串浆孔及时封堵、待其它孔注好后再注串浆孔，注浆压力应满足设计要求。12、二次模注砼拌制及施作：⑴二次模注砼作业流程见《二次衬砌模注砼施工流程图》。-29- 二次衬砌施工工艺流程图隧道中线、腰线测量铺设钢轨准备工作设钢轨按设计绑扎边墙及拱部的钢筋网上环脱模松开各螺丝千斤顶用千斤顶脱开边模用千斤顶脱开顶模行走定位松开卡轨卡将台车推至衬砌定位紧固下部、中间千斤顶紧固轨卡水平定位立模用液压千斤顶调整拱部标高拱部中线立模用液压千斤顶调整拱部中线边墙模板定位用液压千斤顶调整边壁净空拱墙模板固定成型紧固各螺丝千斤顶台车定位立模混凝土灌注运输并泵送到台车侧壁及拱部用振动捣固棒捣固混凝土脱模养生-29- ⑵二次衬砌施工前堤条件：①初期支护己按设计要求完成，隧道中心、高程准确无误，无欠挖、二次衬砌轮廓符合设计要求。②各项监测结果符合设计及施工规范要求，围岩基本稳定（周边位移速率小于0.1～0.2mm/天，拱顶下沉、仰拱隆起速率小于0.07～0.15mm/天），己产生的各项位移量己达预计总位移量的80％～90％。③若长时间达不到稳定条件应及早通知设计单位（项目部），修改二次衬砌参数后，提前进行二次衬砌、避免初期支护垮塌。⑶二次衬砌准备工作：①各种施工机具检修使其处于良好工作状态。②挂设防水层并确保不渗漏。③备齐备足各种经检验合格的施工原材料。④二衬台车按测设位置准确无误就位（中线偏差应小于3㎝、高程误差应小于±2㎝）。模板表面打磨并涂刷脱模剂。⑤安装堵头板并确保牢固且不渗漏。⑥锁定卡轨器使二衬台车固定不动，拧紧台车上所有支撑丝杆确保台车模板不变形。以上工作完成后经检查无误方可进行砼模注作业。④模注砼施作：①严格桉照施工配合比在搅拌站拌制砼，现场取样做试压块以备试验所需。②-29- 砼拌制合格后输入砼灌车及时运送至施工现场，运输过程中确保不发生离析、漏浆，严禁掺水及过多损失塌落现象发生。③砼运至现场输入砼输送泵开泵浇筑，操纵砼输送管头自下而上从两墙基开始对称分层浇筑；两墙浇筑砼面高差不得超过50㎝、时差不超过30分钟；浇筑速度不宜太快、砼倾落高度一般不超过2m以不致引起砼发生离析；当砼浇筑面超过隧道衬砌台车的拱顶后、砼排出管的末端都应埋在砼中、以保证充填完全。④人工操纵两台插入式振捣器对砼分层进行捣固，尽可能振捣至砼的最佳密实度（砼不再下沉、不出现气泡、表面开始泛浆为度）。振捣器的移动距离不超过振捣器工作半径的1.5倍、插入下层砼深度宜为5～10㎝。⑸二次衬砌模注砼注意事项：①隧道二次衬砌砼不允许存在水平和倾斜的接缝，如浇筑因故中断，则应在继续浇筑砼之前，先清除硬化的前层砼表面上的松软层和水泥砂冻薄膜、并将砼表面凿毛、用压力水冲洗干净、铺一层2～3㎝厚的水泥砂浆后再接着浇筑砼。②墙脚以上1m范围内的不论超挖大小均应用同级砼回填，其余部位的超挖在规范允许范围内可用同级砼回填，超挖大于规定时可用浆砌片石回填也可用同级砼回填。⑹砼脱模养护及质量检查：①二次衬砌砼为不承重的结构，其砼强度达到2.5MPa时即可拆模，拆模时先拆堵头板、整理好止水带、再拆连接件及支撑然后收边模降台车使台车处于运行状态。清除模板表面粘结的砼、喷涂脱模剂。-29- ②拆模后砼应连续养护7天。砼质量检查按施工规范要求执行，其强度应满足设计及施工规范要求。五、隧道现场监控量测1﹑监测目的与意义现场量测是新奥法(NATM)原理核心之一，通过施工现场量测，及时掌握围岩和支护结构在施工过程中的应力、应变的动态变化，判断支护的稳定程度，确保施工安全。为评价和修订初期支护参数，确定二次衬砌施作时间提供信息依据。主要目的是：监视施工状态(锚固效果、松弛范围等)；控制变形并及时采取措施；修改设计以正确而经济地施工。2﹑量测项目⑴地质超前预报根据各隧道地质情况，借助TSP、EKKO或其他手段开展隧道地质超前预报工作。⑵地表下沉量测所有隧道洞口潜埋段，施工中应加强地表沉降观测，严格控制地表下沉。⑶隧道围岩变形量测-29- 通过洞内变形收敛量测来监控洞室稳定状态和评价隧道变形特征。该项目施主要量测项目不得出现错误，该项目包括净空收敛量测、拱顶下沉量测和围岩内部位移量测。⑷应力～应变量测采用应变仪、应力盒、测力计等监测钢拱架、格栅支撑、锚杆和衬砌受力变形情况，进而检验和评价支护效果。⑸围岩稳定性和支护效果分析通过量测数据整理与回归分析，找出内在规律，对围岩稳定性及支护效果进行评价，然后采用位移反分析法，反求围岩初始应力场及围岩综合物理力学参数，并与实际结果对比、验证。具体量测方法按照标文件中图纸及技术规范要求进行。六、主要施工组织措施1、安全保证组织措施：⑴安全生产方针、目标：①在整个施工过程中，必须把安全生产作为永恒的主题，坚持执行“安全第一、预防为主”的方针，坚持“管生产必须管安全，谁主管谁负责”的原则。②做到无亡人事故发生，重伤率严格控制在0.6‰以内。⑵安全生产组织机构：①建立安全生产工作领导小组，施工队长任组长、各工班长为小-29- 组成员、并配备一名专职安全员共同抓好安全生产工作。经常召开安全生产专门会议，研究项目安全生产工作，发现安全隐患及时解决处理，如无法处理应及时上报项目部，坚决做到各项施工必须在安全有绝对保证的条件下进行。②实行全员，全过程，全方位，全天候的“四全防范”安全管理,依靠科学,发动群众齐抓共管,防治结合,保证安全生产目标的实现。③加强全员安全意识教育,对工程施工的管理人员和施工操作人员,要按其各自的安全职责范围进行教育,建立安全生产奖罚制度。⑶施工安全保证措施:①加强安全教育,使之制度化、经济化、提高全体工作人员的安全意识,确立自我防护意识,树立安全第一的思想。②各班、组长在下达生产任务时,必须同时下达安全技术措施,在检查工地时必须同时检查安全生产情况;在总结工作时,必须同时提出安全生产中存在的问题和克服措施。③坚持安全质量检查制度，每旬定期进行安全质量大检查。检查内容主要是安全质量、文明施工、机械物资管理、用电、防火等。④挖掘机、装载机、自卸车、衬砌台车、砼灌车、砼输送泵等大型施工机械进场前应经检修，确认良好方可使用，施工中按规定保养检修。⑤在修建临时住房及其它临时设施时,应注意防火,防汛要求,对架设的电力与照明线路,应防止触电。对易燃、易爆器材库的位置应按有关安全规则要求选定,并按规定配齐消防和避雷设备。施工期间要制定好防洪措施,与水情部门加强联系,及时掌握洪情,确保防洪安全。⑥-29- 隧道洞口工程应尽早安全施工,为洞内施工创造条件且保证工程安全。洞口开挖,应自上而下进行,严禁掏底取上或使用爆破,尽量少扰动原地层；仰坡开挖前要做好洞顶截水沟,仰坡开挖应尽量避开雨季提前完成。⑦隧道洞身施工严格按照施工组织设计确定的施工方案、方法和顺序组织施工。如开挖中发现围岩实际情况与设计不符时,应及时提出处理意见报监理工程师（项目部工程部）核批后施工。开挖全部按新奥法施工,根据监控量测结果,进行灌注砼衬砌。在施工中应尽早按排修筑仰拱，以利衬砌结构的整体稳定。⑧洞内开挖应有专人负责清帮、清顶，同时要对开挖面进行检查，如查实可能产生险情时，应立即采取处理措施以保安全。⑨洞内要安装足够的照明设备，尤其是掌子面要满足开挖和装碴的需要。无轨运输车辆洞内行驶速度要严格控制，装碴不宜过高、以免落石伤人。⑩进洞电线采取“三相五线制”且布置要合理，架空线路高度要足够、并经常检查有无破损线段、如有应及时更换。各种电器设备的安装、高低压线路的架设，必须由持有合格证和上岗证的电力操作专业人员作业，所有配电箱必须安装漏电保护器以防触电伤人和损坏用电设备。隧道内要采取有效的消烟除尖措施，安装大型通风设备，降低粉尘含量、增加新鲜空气，运输车辆要安装净化装置。2、工程质量保证措施：⑴隧道开挖采取挖掘机辅以人工开挖，初期支护以型钢拱架加钢筋网片、锚杆、喷射砼为主。在洞口及围岩较差地段采取超前锚杆、超前小导管、超前长管棚等辅助加强支护措施。⑵-29- 隧道开挖应尽量控制超欠挖，对发生塌方的地段应及时采取处理措施，对超挖和垮塌的空洞均要用同级砼回填密实。⑶喷射砼骨料的级配应符合规范和配合比要求。首次喷射的砼厚度要符合设计要求、其厚度及强度的测定应符合规范规定。锚杆施作应按设计图纸和技术规范执行、每根锚杆的固力应不小于5吨、其抗扰力按规范规定进行试验检查。⑷污工工程的砼采用机械拌合。衬砌台车每次就位时，对其表面均要进行处理，并检查衬砌断面尺寸与设计是否相符，经签证后方可进行砼的灌注作业。⑸按图纸设计及规范规定对各项量测项目进行量测，随时掌握各项变量数据、以确保施工安全。3、施工工期保证措施：（1）为了尽快完成施工任务，我队己组建了强有力的现场施工领导机构和施工技术机构，配足配齐各工班长及施工人员。投入施工所需的各种机械设备和物资以满足施工需要。（2）施工开始后，以项目部下达的施工任务及技术交底为标准，制定合理的施工布置及施工工序。加强领导、严格执行技术管理、机械管理、人力管理，每天检查生产任务完成情况、统计己完成的工程数量、做到心中有数。施工中积极采用新技术、新工艺，发现疑难问题及时研究解决。严明施工纪律、做制令行禁止。（3）-29- 施工中采用生产任务及技术经济承包制，把任务技术经济责任同职工的物质利益结合起来。做到奖罚分明、充分调动全体施工人员的工作积极性；充分做好人力、物力、财力的统筹安排，通过对己完成工程的各项指标综合分析，不断进行各专业工种间的综合平衡，完善施工组织设计，保证施工的节奏性和连续性。七、环境保护、文明施工措施：1﹑加强对所有施工人员的环境保护意识教育，坚持贯彻执行《中华人民共和国环境保护法》及当地政府有关环境保护的法规、条例，做到保护环境、人人有责己达到文明施工。2﹑严格按照征地红线划定的范围内取土、弃土。严格按照规定办理临时用地手续，施工结束时应清除临时用地上的所有临时设施，并进行平整，临时用地是耕地的要恢复原貌并交还复耕。3﹑施工中产生的废弃物、生活垃圾应送达指定地点进行处理，生产、生活废水应修建沉淀池先沉淀后按指定路线排放。4﹑施工临时道路要定期维修和养护、经常洒水、减少灰尘飞扬。水泥及其它易飞扬的细颗粒散体材料应安排在库内存放或严密遮盖。5﹑加强对施工人员的文明礼貌教育，杜绝打架斗殴、酒后闹事、赌博嫖娼等不文明事件发生。-29-
