蒿地岭隧道施工方案 10页

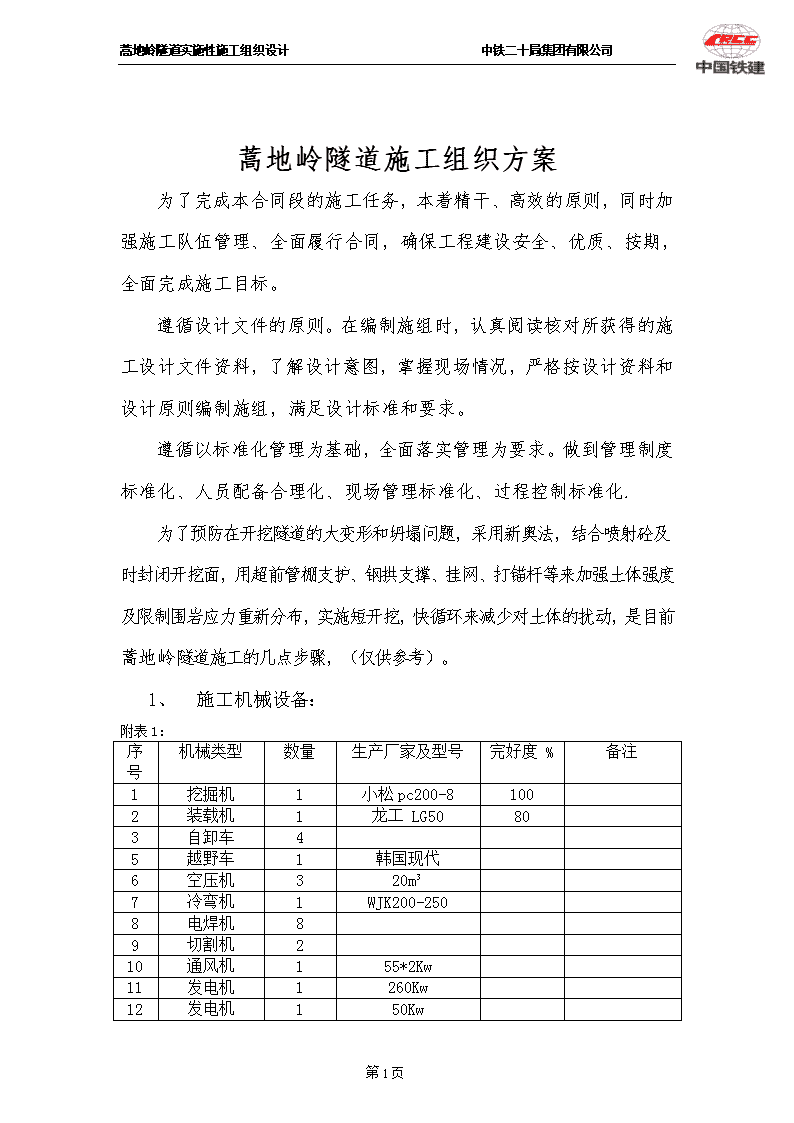

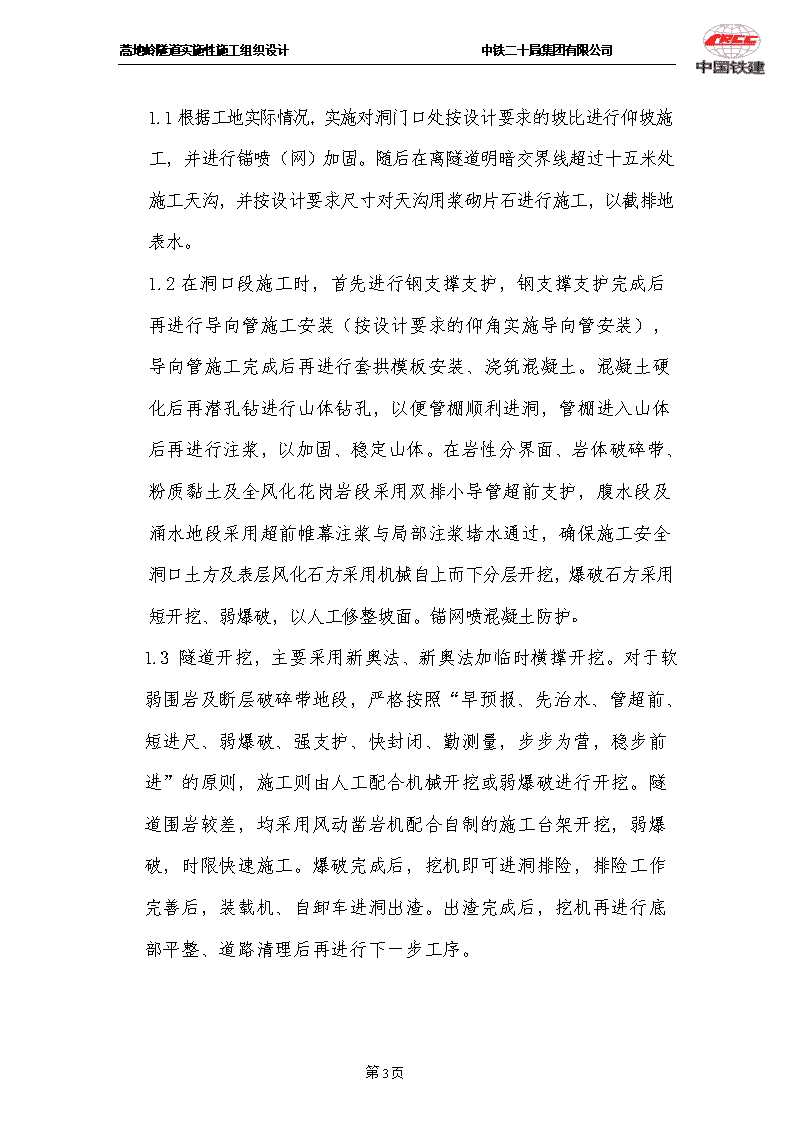

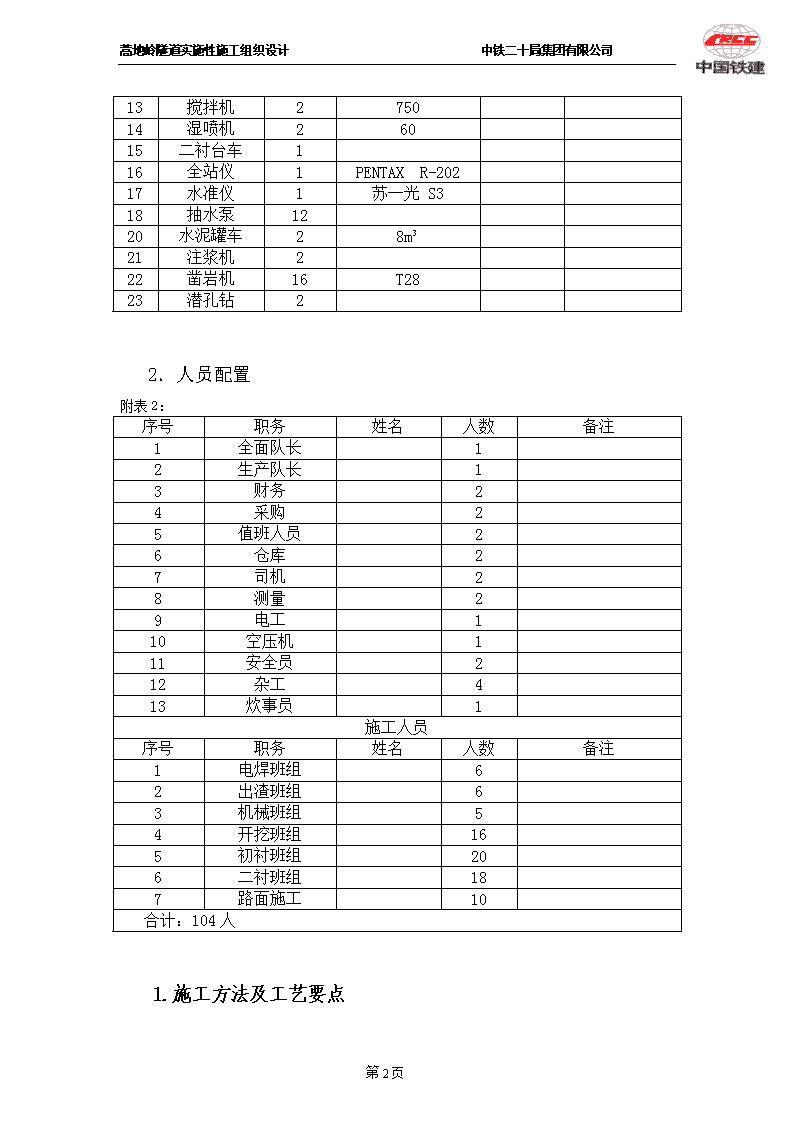

蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司蒿地岭隧道施工组织方案为了完成本合同段的施工任务，本着精干、高效的原则，同时加强施工队伍管理、全面履行合同，确保工程建设安全、优质、按期，全面完成施工目标。遵循设计文件的原则。在编制施组时，认真阅读核对所获得的施工设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准和要求。遵循以标准化管理为基础，全面落实管理为要求。做到管理制度标准化、人员配备合理化、现场管理标准化、过程控制标准化.为了预防在开挖隧道的大变形和坍塌问题，采用新奥法，结合喷射砼及时封闭开挖面，用超前管棚支护、钢拱支撑、挂网、打锚杆等来加强土体强度及限制围岩应力重新分布，实施短开挖，快循环来减少对土体的扰动，是目前蒿地岭隧道施工的几点步骤，（仅供参考）。1、施工机械设备：附表1：序号机械类型数量生产厂家及型号完好度%备注1挖掘机1小松pc200-81002装载机1龙工LG50803自卸车45越野车1韩国现代6空压机320m³7冷弯机1WJK200-2508电焊机89切割机210通风机155*2Kw11发电机1260Kw12发电机150Kw第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司13搅拌机275014湿喷机26015二衬台车116全站仪1PENTAXR-20217水准仪1苏一光S318抽水泵1220水泥罐车28m³21注浆机222凿岩机16T2823潜孔钻22．人员配置附表2：序号职务姓名人数备注1全面队长12生产队长13财务24采购25值班人员26仓库27司机28测量29电工110空压机111安全员212杂工413炊事员1施工人员序号职务姓名人数备注1电焊班组62出渣班组63机械班组54开挖班组165初衬班组206二衬班组187路面施工10合计：104人1.施工方法及工艺要点第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司1.1根据工地实际情况，实施对洞门口处按设计要求的坡比进行仰坡施工，并进行锚喷（网）加固。随后在离隧道明暗交界线超过十五米处施工天沟，并按设计要求尺寸对天沟用浆砌片石进行施工，以截排地表水。1.2在洞口段施工时，首先进行钢支撑支护，钢支撑支护完成后再进行导向管施工安装（按设计要求的仰角实施导向管安装），导向管施工完成后再进行套拱模板安装、浇筑混凝土。混凝土硬化后再潜孔钻进行山体钻孔，以便管棚顺利进洞，管棚进入山体后再进行注浆，以加固、稳定山体。在岩性分界面、岩体破碎带、粉质黏土及全风化花岗岩段采用双排小导管超前支护，腹水段及涌水地段采用超前帷幕注浆与局部注浆堵水通过，确保施工安全洞口土方及表层风化石方采用机械自上而下分层开挖，爆破石方采用短开挖、弱爆破，以人工修整坡面。锚网喷混凝土防护。1.3隧道开挖，主要采用新奥法、新奥法加临时横撑开挖。对于软弱围岩及断层破碎带地段，严格按照“早预报、先治水、管超前、短进尺、弱爆破、强支护、快封闭、勤测量，步步为营，稳步前进”的原则，施工则由人工配合机械开挖或弱爆破进行开挖。隧道围岩较差，均采用风动凿岩机配合自制的施工台架开挖，弱爆破，时限快速施工。爆破完成后，挖机即可进洞排险，排险工作完善后，装载机、自卸车进洞出渣。出渣完成后，挖机再进行底部平整、道路清理后再进行下一步工序。第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司1.4开挖工作完成后立即射砼封闭断面。喷射4cm厚的20号砼，封闭开挖断面，以免孔隙水从断面处渗出，而使土体失稳。1.5架钢拱及挂网。钢拱架采用I20为原材，分别按设计要求对原钢进行切割、弯曲为统一的半成品后，再由钢筋场对钢材末端进行连接板的焊接作业，连接板选用16mm厚的钢板，焊接钢材统一大小，螺丝口孔位符合设计要求。每榀钢拱纵向用ф22钢筋连接，钢筋间距1.2m。管棚尾端焊接于拱架腹部，以增强共同支护作用。钢筋网采用场外加工，现场施用的方法，钢筋网先在钢构厂内加工成1*2m的网片，施工时运至施工现场进行安装。钢筋网加工制作及安装时已除锈、去油污、确保了钢筋质量符合要求。钢筋网铺设时，随混凝土初喷面起伏铺设，并与壁面接触紧密，每片钢筋网搭接长度不小于1～2个网络。钢筋网的节点与锚杆和钢架接头采用电焊的办法焊接牢固，防止喷射混凝土时晃动。1.6喷射砼填充钢拱间空隙。拱架与开挖轮廓之间的所有间隙用20号砼喷射充填密实，先喷拱架与轮廓之间空隙，再喷拱架，然后再喷拱架之间，直至喷到规定的厚度。1.7仰拱采用左右道路交替就地灌注砼方法，即左侧仰拱底部开挖至设计标高后，将运输道路改为右侧，左侧捆扎钢筋灌筑仰拱和仰拱填充，待左侧仰拱砼达到设计强度后，恢复左侧运输道路，然后再同样进行右侧仰拱施工。1.8隧道二次衬砌排水。为了有效的排除二衬背后积水，消除二衬的静水压力，在初期支护与防水层之间设环向塑料盲沟，然后通过Φ第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司50pvc横向排水管将水引入两侧侧沟排出洞外，路面水通过路缘间隙排水沟排出洞外，与洞外天沟、排水沟、截水沟形成完整的排水系统。1.9隧道二次衬砌防水。在初期支护与二次衬砌之间设一层土工布、防水板组成的复合式防水层，作为第一道防水措施。二次衬砌沉降缝用衬砌中埋橡胶止水带以及背帖式止水带止水，施工缝采用膨胀式止水带和背帖式止水带止水1.10衬砌作业采用12米长液压式全断面整体钢模台车、混凝土输送泵和混凝土输送车等机械化施工模式。混凝土的生产采用拌合站集中拌制，混凝土运输车运输，浇筑采用混凝土输送泵。2.施工工艺流程图第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司砼强度试验钢拱加工制作钢筋加工架钢拱及挂网上半断面环形掏槽管棚加工制作二次全断面衬砌仰拱及砼填充施作防水层喷砼开挖下半断面锚杆加工试件强度选定配合比喷砼拱脚打注浆锚杆开挖核心土喷砼施打超前管棚测量放线3.质量控制要点3.1严格控制管棚角度第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司3.2严格喷射砼工艺，按配合比拌制砼料，特别要严格控制外加剂掺量。新旧砼面要清洗至露出砼的本色，没有泥土或杂物。分层喷射，以保证喷射砼的质量。3.3保证立拱质量。注意螺栓松紧程度和连接筋的焊接质量。3.4确保钢筋网与围岩紧密相贴，钢筋网必须连接牢固，否则喷射砼时会振动钢筋网，从而降低喷射砼质量。3.5保证核心土的大小和长度3.6清除拱脚积水与淤泥，通过打拱脚锚杆或扩大拱脚认真加固拱脚，加强纵向联结等，使初期支护与围岩形成完整体系。3.7尽量单侧落底或双侧交错落底，避免上半断面两侧拱脚同时悬空；控制落底长度，视围岩情况采用1-3m，不大于6m。3.8减少上、下台阶施工的相互干扰，并及时封闭成环。3.9找出每道工序的合理施工时间，各工序严格按标定时间进行控制，从而缩短循环作业时间，减少开挖面土体的暴露时间。3.10及时监控量测围岩，观察拱顶，拱脚的收剑情况，据此调整初期支护参数。4.安全及环保措施4.1首先做好洞顶、洞门及洞口的防排水系统工程，并妥善处理好陷穴、裂缝，以免地面积水浸蚀洞体周围，造成土体坍塌。4.2在含有地下水的黄土层施工时，洞内外排水沟应进行铺砌，必要时应配合井点降水等将地下水位降至隧道衬砌底部以下，以保施工顺利进行。第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司4.3在干燥无水的黄土层中施工，应管理好施工用水，不使废水漫流。4.4如发现工作面有失稳现象，应及时用喷砼封闭，加设锚杆、架立钢支撑等加强支护。4.5施工时要特别注意拱脚与墙脚处断面，如超挖过大，应用浆砌片石回填，如发现该处土体承载力不够，应立即加设锚杆或采取其它措施进行加固。4.6在开挖与灌筑仰拱前，为防止边墙向内位移，宜加设横梁顶紧。4.7喷射机所用的压力，一般以不超过0.2Mpa为宜。4.8若拱部位于砂层时，为防止喷砼层塌落，可用Ф4mm的密钢丝网紧贴开挖面作为固定初喷砼用。密网用两根Ф8mm，长35cm的锚钉加以固定；也可用2根Ф22mm的环向钢筋将网压紧在开挖面上，以防喷砼时钢丝网脱落。4.9钻锚杆孔时，宜采用干钻，锚杆采用药包式或早强砂浆式锚杆。4.10施工中如发现不安全因素时，应暂停开挖，加强临时支护，以便取适应性的工序安排。5．文明施工管理措施健全管理制度：结合本工程实际情况，文明施工小组成员明确分工，落实现场文明施工责任区，制定相应规章制度，确保现场文明施工管理有章可循。加强思想政治工作：第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司5.1加强思想政治工作，大力开展文明施工宣传活动，统一思想，增强全员文明施工意识，使全体员工认识到文明施工是企业形象、队伍素质的反映，是安全生产的保证，是工程优质快速施工的前提。5.2对施工人员进行文明施工教育，建立健全岗位责任制，签订文明施工责任书，把文明施工责任落到实处，提高全体施工人员文明施工的自觉性，增强文明施工意识，树立企业文明施工形象。5.3施工期间，认真了解、切实尊重当地群众的宗教信仰和民族风俗、习惯，遵守国家有关的法律、法规，积极主动与当地居民搞好团结，积极开展便民活动。蒿地岭左线进口2012年8月19日第9页 蒿地岭隧道实施性施工组织设计中铁二十局集团有限公司第1页
