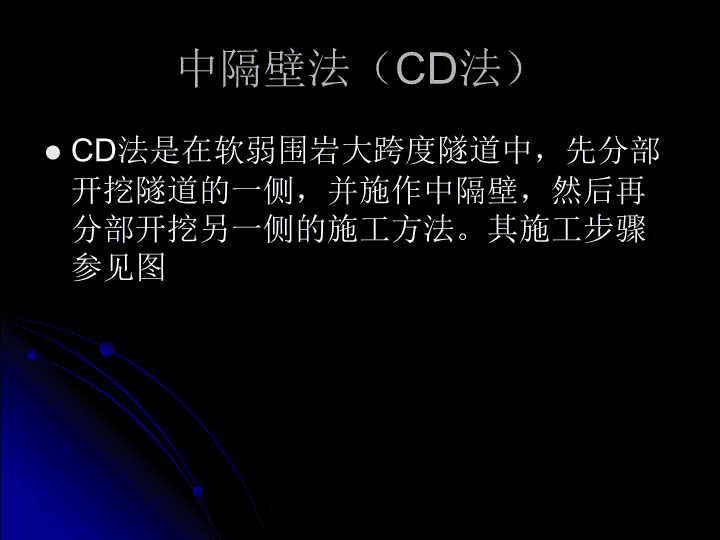

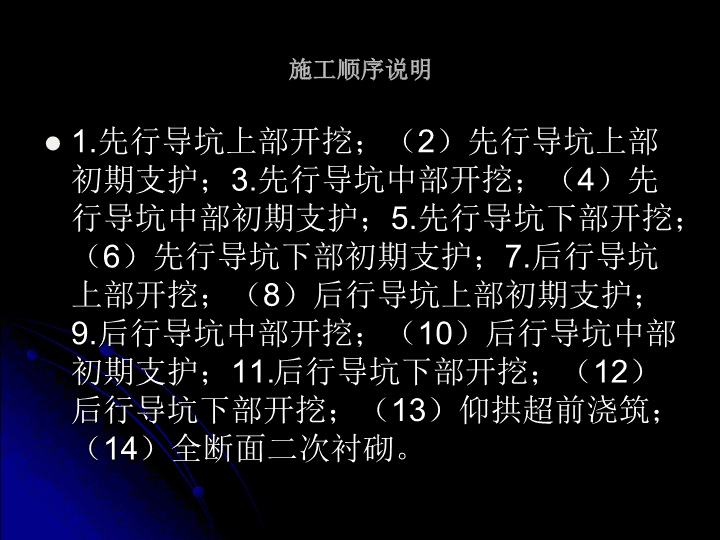

苏家坪隧道施工方案路桥10-2马翔 中隔壁法（CD法）CD法是在软弱围岩大跨度隧道中，先分部开挖隧道的一侧，并施作中隔壁，然后再分部开挖另一侧的施工方法。其施工步骤参见图 施工顺序说明1.先行导坑上部开挖；（2）先行导坑上部初期支护；3.先行导坑中部开挖；（4）先行导坑中部初期支护；5.先行导坑下部开挖；（6）先行导坑下部初期支护；7.后行导坑上部开挖；（8）后行导坑上部初期支护；9.后行导坑中部开挖；（10）后行导坑中部初期支护；11.后行导坑下部开挖；（12）后行导坑下部开挖；（13）仰拱超前浇筑；（14）全断面二次衬砌。 施工要点1）上部导坑的开挖循环进尺控制为1榀钢架间距（0.75～0.8m），下部导坑的开挖进尺可依据地质情况适当加大。（2）中隔壁法或交叉中隔壁法施工时，初期支护完成后方可进行下一分部开挖，地质较差时，每个台阶底部均应按设计要求设临时钢架或临时仰拱；各部开挖时，周边轮廓应尽量圆顺；应在先开挖侧喷射混凝土强度达到设计要求后再进行另一侧开挖；左右两侧导坑开挖工作面的纵向间距不宜小于15m；当开挖形成全断面时，应及时完成全断面初期支护闭合。（3）导坑开挖孔径及台阶高度可根据施工机具、人员等安排进行适当调整。应配备适合导坑开挖的小型机械设备，提高导坑开挖效率。（4）中隔壁的拆除应滞后于仰拱，并应于围岩变形稳定后才能进行，一次拆除长度应根据量测数据慎重确定，拆除后应立即施作二次衬砌。 交叉中隔壁法 交叉中隔壁法（CRD法）CRD法是在软弱围岩大跨度隧道中，先分部开挖隧道一侧，施作中隔壁和横隔板，再分部开挖隧道另一侧并完成横隔板施工的施工方法。其施工步骤参见图4.5.2-1及图 施工顺序说明1.左侧上部开挖；（2）左侧上部初期支护；3.左侧中部开挖；（4）左侧中部初期支护；5.右侧上部开挖；（6）右侧上部初期支护7.右侧中部开挖；（8）右侧中部初期支护；9.左侧下部开挖；（10）左侧下部初期支护；11.右侧下部开挖；（12）右侧下部初期支护；（13）仰拱超前浇筑；（14）全断面二次衬砌。 施工要点（1）为确保施工安全，上部导坑开挖循环进尺控制为1榀钢架间距（0.6～0.75m），下部开挖可依据地质情况适当加大，仰拱一次开挖长度依据监控量测结果、地质情况综合确定，一般不宜大于6m。（2）中间支护系统的拆除时间应考虑其对后续工序的影响，当围岩变形达到设计允许的范围之内，并在严格考证拆除的安全性之后，方可拆除。中隔壁混凝土拆除时，要防止对初期支护系统形成大的振动和扰动。（3）中隔壁的拆除应滞后于仰拱。（4）应配备适合导坑开挖的小型机械设备，提高导坑开挖效率。
