桥梁勘测设计阶段的测量工作及其对地形图的要求(精).ppt 8页

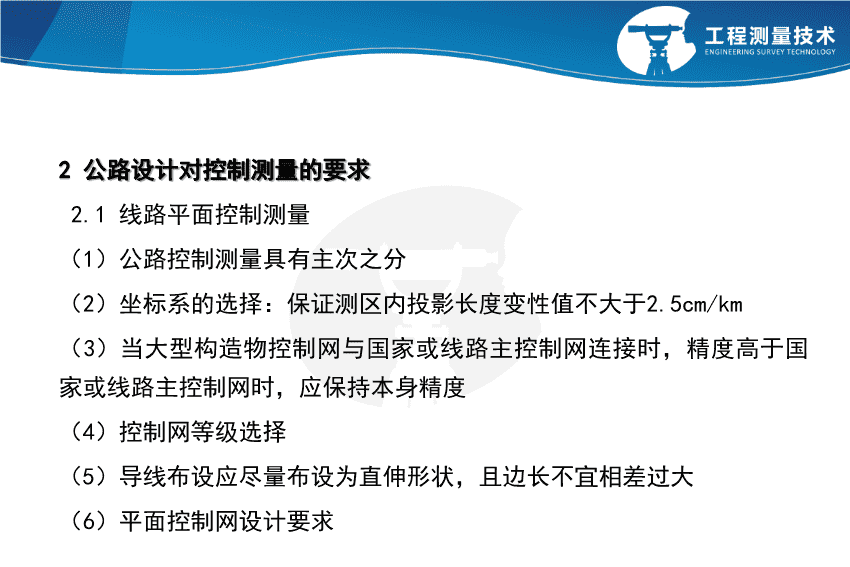

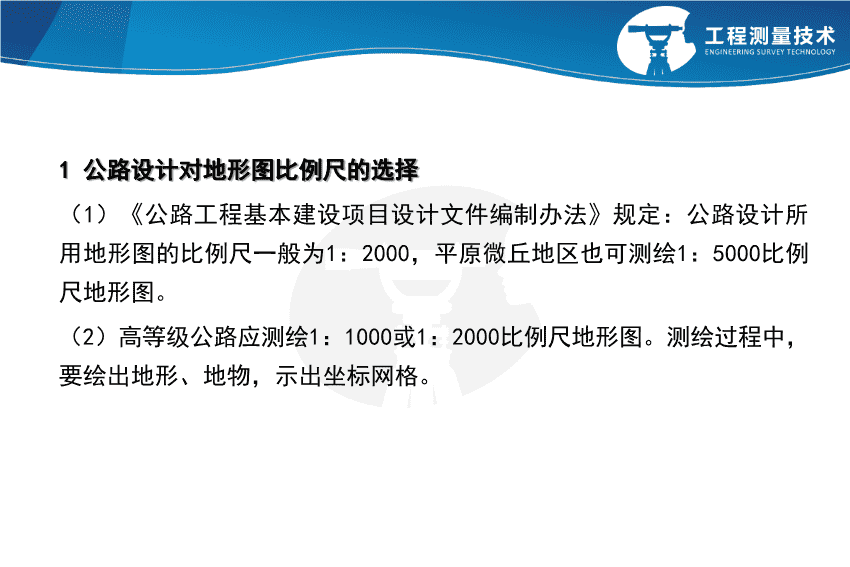

1公路设计对地形图比例尺的选择（1）《公路工程基本建设项目设计文件编制办法》规定：公路设计所用地形图的比例尺一般为1：2000，平原微丘地区也可测绘1：5000比例尺地形图。（2）高等级公路应测绘1：1000或1：2000比例尺地形图。测绘过程中，要绘出地形、地物，示出坐标网格。 2公路设计对控制测量的要求2.1线路平面控制测量（1）公路控制测量具有主次之分（2）坐标系的选择：保证测区内投影长度变性值不大于2.5cm/km（3）当大型构造物控制网与国家或线路主控制网连接时，精度高于国家或线路主控制网时，应保持本身精度（4）控制网等级选择（5）导线布设应尽量布设为直伸形状，且边长不宜相差过大（6）平面控制网设计要求 2.2线路高程控制测量（1）公路高程系统宜采用1985高程基准（2）同一公路应采用统一的高程系统，不能统一时，应给出两系统的转换参数（3）独立工程和三级以下公路联测有困难时，可采用假定高程系统（4）公路高程测量采用水准测量进行施测（5）水准路线应沿公路路线布设，水准点应布设于公路中心两侧50～300m范围之内 3公路设计对地形图测绘的要求3.1公路勘测规划设计对所用地形图等高距的要求 3.2对所用地形图原图图纸的要求地形原图图纸可选用0.07～0.1mm，经过热处理后的聚酯薄膜，其伸缩率要小于0.4‰。3.3对地形图精度的要求 3.4公路勘测设计对所用地形图的内容与综合取舍要求（1）各种比例尺地形图上均应展绘或测出各等级控制点（2）各类建筑物、构筑物及其主要附属设施均应进行测绘（3）各比例尺地形图的现状地物如高低压线应实测其支架或电杆位置（4）公路及其附属物应按实际形状进行测绘（5）海洋在图上应显示海岸位置，海岸线按当地多年大潮、高潮所形成的实际痕迹施测，并测标测时水位高程（6）地貌以等高线表示为主，明显的特征地貌（如陡崖、冲沟等）以符号表示（7）植被应按其经济价值和面积大小适当取舍 4公路勘测设计一体化与数字地形图4.1公路设计DTM的建立沿着线路方向中心线具有一定宽度的带状DTM，在逐次修订线路中应能便于求得纵、横断面上的地形信息，建立DTM的目的主要在于能自动或半自动求得最佳线路的设计。4.2利用DTM进行公路选线设计DTM用于公路设计，主要表现在不必要进行进一步野外测量的情况下，由所建的带状DTM内插出现的纵断面、现状横断面，计算机自动绘制公路线路平面图。 5桥梁勘测设计阶段的测量工作及其对地形图的要求（1）桥梁勘测设计对地形图比例尺的要求也必须满足《公路工程基本建设项目设计文件编制办法》的规定；（2）根据河流或其它地物、地貌的复杂程度，可选择比例尺用1:200～1:2000的地形图作为桥梁设计用图；（3）桥梁设计所用地形图，在测绘过程中，应准确测绘出地形、地物现状，河床断面、地质分界线、特征水位、冲刷深度、水流方向及斜交角度。
