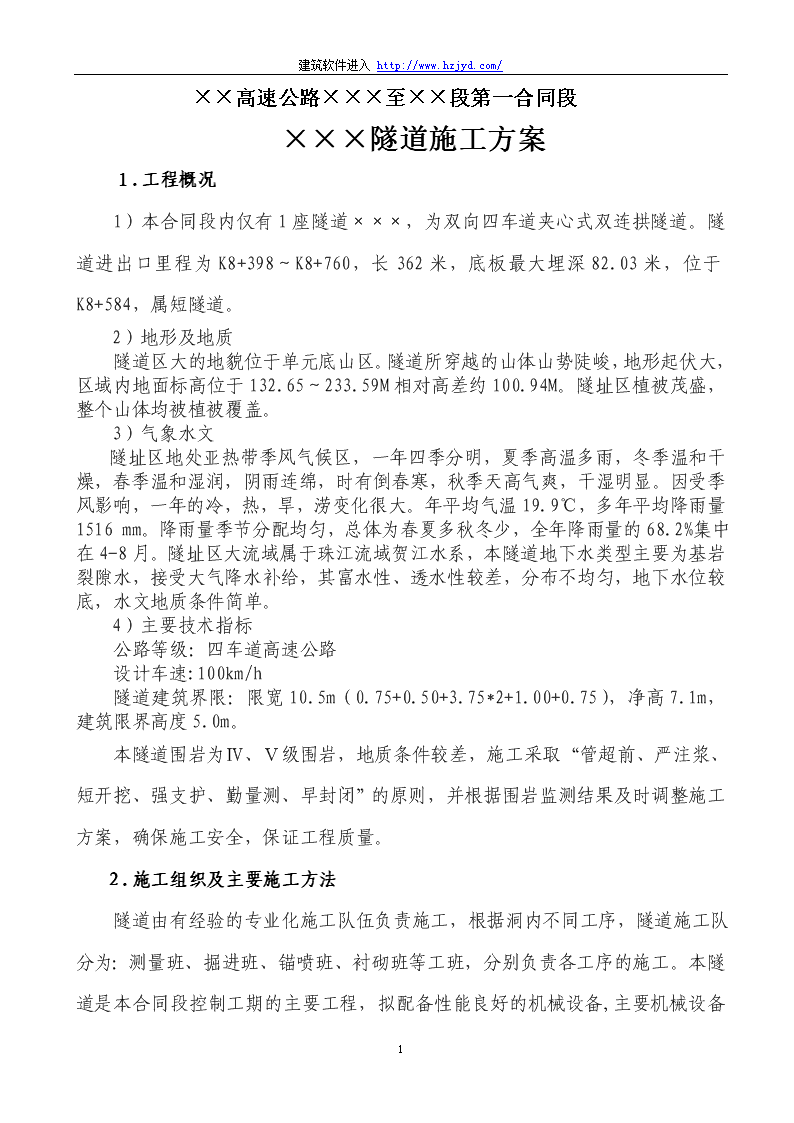

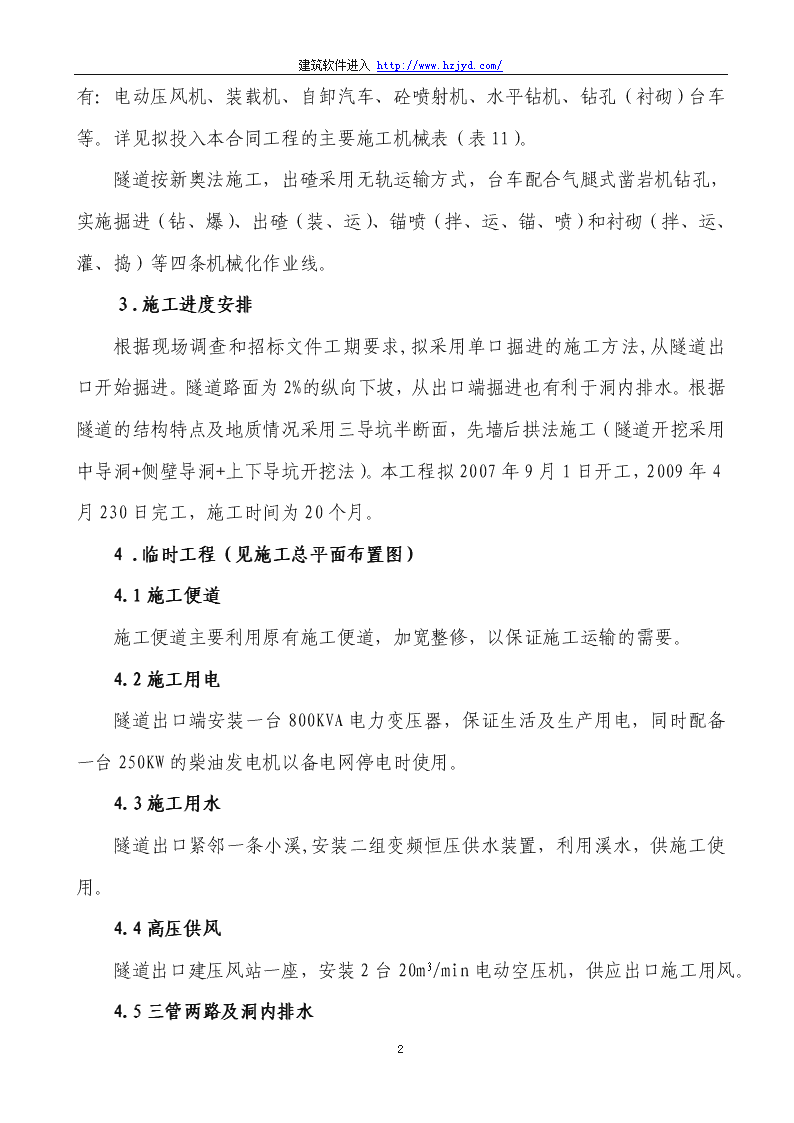

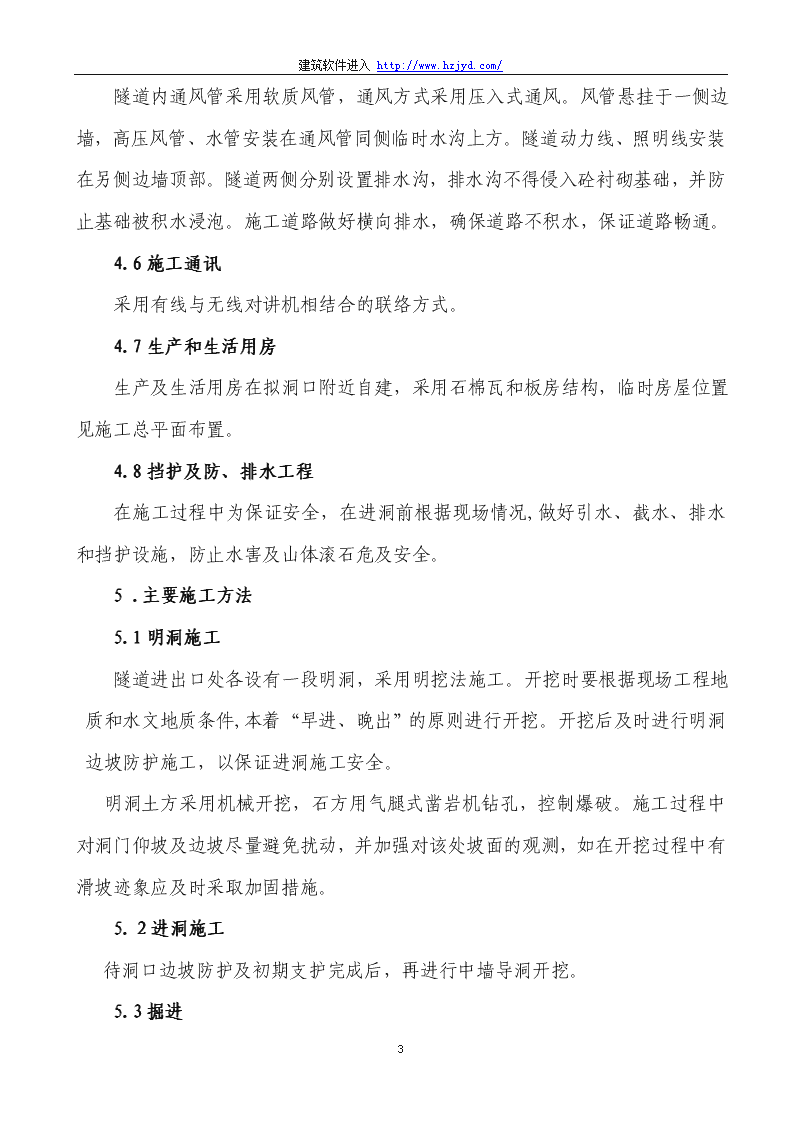

建筑软件进入http://www.hzjyd.com/××高速公路×××至××段第一合同段×××隧道施工方案１.工程概况1）本合同段内仅有1座隧道×××，为双向四车道夹心式双连拱隧道。隧道进出口里程为K8+398～K8+760，长362米，底板最大埋深82.03米，位于K8+584，属短隧道。2）地形及地质隧道区大的地貌位于单元底山区。隧道所穿越的山体山势陡峻，地形起伏大，区域内地面标高位于132.65～233.59M相对高差约100.94M。隧址区植被茂盛，整个山体均被植被覆盖。3）气象水文隧址区地处亚热带季风气候区，一年四季分明，夏季高温多雨，冬季温和干燥，春季温和湿润，阴雨连绵，时有倒春寒，秋季天高气爽，干湿明显。因受季风影响，一年的冷，热，旱，涝变化很大。年平均气温19.9℃，多年平均降雨量1516mm。降雨量季节分配均匀，总体为春夏多秋冬少，全年降雨量的68.2%集中在4-8月。隧址区大流域属于珠江流域贺江水系，本隧道地下水类型主要为基岩裂隙水，接受大气降水补给，其富水性、透水性较差，分布不均匀，地下水位较底，水文地质条件简单。4）主要技术指标公路等级：四车道高速公路设计车速:100km/h隧道建筑界限：限宽10.5m（0.75+0.50+3.75*2+1.00+0.75），净高7.1m，建筑限界高度5.0m。本隧道围岩为Ⅳ、Ⅴ级围岩，地质条件较差，施工采取“管超前、严注浆、短开挖、强支护、勤量测、早封闭”的原则，并根据围岩监测结果及时调整施工方案，确保施工安全，保证工程质量。２.施工组织及主要施工方法57 建筑软件进入http://www.hzjyd.com/隧道由有经验的专业化施工队伍负责施工，根据洞内不同工序，隧道施工队分为：测量班、掘进班、锚喷班、衬砌班等工班，分别负责各工序的施工。本隧道是本合同段控制工期的主要工程，拟配备性能良好的机械设备,主要机械设备有：电动压风机、装载机、自卸汽车、砼喷射机、水平钻机、钻孔（衬砌）台车等。详见拟投入本合同工程的主要施工机械表（表11）。隧道按新奥法施工，出碴采用无轨运输方式，台车配合气腿式凿岩机钻孔，实施掘进（钻、爆）、出碴（装、运）、锚喷（拌、运、锚、喷）和衬砌（拌、运、灌、捣）等四条机械化作业线。３.施工进度安排根据现场调查和招标文件工期要求,拟采用单口掘进的施工方法,从隧道出口开始掘进。隧道路面为2%的纵向下坡，从出口端掘进也有利于洞内排水。根据隧道的结构特点及地质情况采用三导坑半断面，先墙后拱法施工（隧道开挖采用中导洞+侧壁导洞+上下导坑开挖法）。本工程拟2007年9月1日开工，2009年4月230日完工，施工时间为20个月。4.临时工程（见施工总平面布置图）4.1施工便道施工便道主要利用原有施工便道，加宽整修，以保证施工运输的需要。4.2施工用电隧道出口端安装一台800KVA电力变压器，保证生活及生产用电，同时配备一台250KW的柴油发电机以备电网停电时使用。4.3施工用水隧道出口紧邻一条小溪,安装二组变频恒压供水装置，利用溪水，供施工使用。4.4高压供风隧道出口建压风站一座，安装2台20m3/min电动空压机，供应出口施工用风。4.5三管两路及洞内排水57 建筑软件进入http://www.hzjyd.com/隧道内通风管采用软质风管，通风方式采用压入式通风。风管悬挂于一侧边墙，高压风管、水管安装在通风管同侧临时水沟上方。隧道动力线、照明线安装在另侧边墙顶部。隧道两侧分别设置排水沟，排水沟不得侵入砼衬砌基础，并防止基础被积水浸泡。施工道路做好横向排水，确保道路不积水，保证道路畅通。4.6施工通讯采用有线与无线对讲机相结合的联络方式。4.7生产和生活用房生产及生活用房在拟洞口附近自建，采用石棉瓦和板房结构，临时房屋位置见施工总平面布置。4.8挡护及防、排水工程在施工过程中为保证安全，在进洞前根据现场情况,做好引水、截水、排水和挡护设施，防止水害及山体滚石危及安全。5.主要施工方法5.1明洞施工隧道进出口处各设有一段明洞，采用明挖法施工。开挖时要根据现场工程地质和水文地质条件,本着“早进、晚出”的原则进行开挖。开挖后及时进行明洞边坡防护施工，以保证进洞施工安全。明洞土方采用机械开挖，石方用气腿式凿岩机钻孔，控制爆破。施工过程中对洞门仰坡及边坡尽量避免扰动，并加强对该处坡面的观测，如在开挖过程中有滑坡迹象应及时采取加固措施。5.２进洞施工待洞口边坡防护及初期支护完成后，再进行中墙导洞开挖。5.3掘进57 建筑软件进入http://www.hzjyd.com/开挖方法：本隧道为Ⅳ、Ⅴ级围岩拟采用单导坑先墙后拱法施工,具体施工方法为:隧道开挖时先挖中导洞,完成初期支护,先从出口开挖支护150米后，浇筑中隔墙砼;再从进口开挖支护中导洞，中隔墙砼完成后再挖两主洞,完成初期支护后,浇筑二次衬砌砼。5.3.1钻孔钻孔施工在导洞开挖时采用人工搭建施工平台配多台气腿式凿岩机钻孔，正洞开挖时，使用台车配多台气腿式凿岩机钻孔。钻孔前，先进行钻爆设计，钻工要熟悉炮眼布置图，施工时严格按钻爆设计实施，定人、定位，周边眼、掏槽眼由经验丰富的司钻工司钻确保位置和角度的正确。严格控制炮眼间距，误差不得大于5cm，特别是掏槽眼和周边眼，采用斜眼掏槽时，外插角必须控制好，严禁相互交错穿孔。采用直眼掏槽时，钻孔要相互平行，且垂直于开挖断面。周边眼数量，间距要严格按照钻爆设计施作。爆破后要求硬岩残眼率达80%以上，中硬岩达到70%以上，软岩开挖轮廓要圆顺，符合设计轮廓，周边眼外插角应严格控制，并根据钻孔深度进行调整，使相应邻两茬炮之间错台不大于15cm。钻孔施工时，应满足以下要求：a.掏槽眼眼口间距和眼底间距误差控制在5cm以内。b.辅助眼眼口排距、行距误差均不得大于5cm。c.周边眼沿隧道设计断面轮廓线上的间距误差不大于5cm，外斜率不大于5cm/m，眼底不超出开挖轮廓线10cm，最大不得超过15cm。57 建筑软件进入http://www.hzjyd.com/d.内圈炮眼到周边眼的排距误差不得大于5cm，炮眼深度超过2.5m时，内圈炮眼与周边眼应采用相同斜率。e.当开挖面凹、凸较大时，应按实际情况调整炮眼深度和装药量，力求除掏槽眼外的所有炮眼底部处于同一垂直面上。5.3.2爆破1）、光面爆破设计钻爆设计根据经验及工程类比进行，施工中通过观察石质情况并通过试炮修正确定。2）、参数选择周边眼参数表围岩类别装药不偶合系数δ周边眼间距E（cm）周边眼最小抵抗线W（cm）相对距E/W周边眼装药集中度（kg/m)硬岩1.25～1.5055～7070～850.80～1.000.30～0.35中硬岩1.50～2.0045～6060～750.80～1.000.20～0.30软岩2.00～2.5030～5040～600.50～0.800.07～0.153）、周边炮眼装药结构：周边炮眼采用φ25mm小药卷间隔装药，导爆索连接，导爆索用竹片和电工胶布与炸药卷绑在一起。4）、爆破顺序：周边眼掏槽眼扩槽眼内圈眼底板眼掘进眼5）、光面爆破应遵循以下原则：①、根据围岩特性合理选择周边眼间距及最小抵抗线；②、严格控制装药量，特别是周边眼的装药量，并采用小直径药卷，装药结构上采用竹片绑扎间隔装药；57 建筑软件进入http://www.hzjyd.com/③、严格控制超欠挖，断层破碎带、岩溶异常区除常规的缩短进尺，控制装药量外，关键在于合理的设计周边眼部位的钻眼、装药参数和装药结构，尽可能维护开挖轮廓线以外围岩的原始状态。6）、施工要求如下：①放样布眼：隧钻爆作业必须按照钻爆设计图进行。当开挖条件出现变化时，爆破参数随围岩条件变化而作相应改变。钻眼前绘出开挖断面中线、水平和断面轮廓，并根据爆破设计图，用红油漆将炮孔布置在齐头面上；钻孔满足精度要做到“准、平、直、齐”四要素，并满足以下要求：掏槽孔定位误差不大于±3cm；其余各孔不大于±5cm。钻孔方向（不平行）误差：掏槽孔不大于±3cm/m，其余各孔不大于±5cm/m。各炮孔底部应尽量在同一平面内，参差误差不大于炮孔深度的5%。钻眼完毕，按炮眼布置图进行检查并做好记录，有不符合要求的炮眼重钻，经检查合格后装药爆破。装药前将炮眼内泥浆、石粉吹洗干净，按设计药量装药，当开挖面凹凸不平时，其各孔装药量随炮孔深浅变化作相应的调整。装药过程中，注意雷管的塑料导爆管脚线不得打死结、弯折，不被岩石和其它东西刺破。各炮孔用炮泥堵塞，周边孔堵塞长度不小于30cm，其余各孔不小于20cm。爆破效果监测及爆破设计调整每循环爆破后，对残眼长度、爆碴集中度和块度、周边孔痕迹率、岩面平整度、循环间衔接台阶高度、围岩稳定性以及断面轮廓、超欠挖情况等爆破效果参数进行量测与描述，并根据爆破效果进行调整循环进尺、周边孔、内圈孔间距及抵抗线、掘进孔密集度及炸药用量、掏槽孔布置及掏槽孔深度等各种钻爆设计参数，以改善爆破效果。②定位钻孔：钻眼按设计指定的位置进行。钻眼时掘进眼保持与隧道轴线平行，除底眼外，其它炮眼口比眼底低5厘米，以便钻孔时的岩粉自然流出，周边眼外插角控制在2度到3度以内。③57 建筑软件进入http://www.hzjyd.com/清孔装药：装药时派专人分好雷管段别，按爆破设计顺序装药，装药作业分组分片进行，定人定位，确保装药作业有序进行，防止雷管段别混乱，影响爆破效果。每眼装好药后用炮泥堵塞。④网络连接：起爆网采用复式网络，连接时每组控制在12根以内；连接雷管使用相同的段别，且使用低段别的雷管。⑤调整控制：开挖过程中经常观察石质的变化情况及爆破效果，及时调整钻爆设计。严格控制周边眼的装药量，减少对围岩的扰动，控制超欠挖。5.3.3出碴隧道出碴采用无轨运输方式,装载机装碴,自卸汽车运输。隧道出口至K12+800路段填挖不平衡，需借方10万立方米，故隧道弃碴计划全部用来填方，尽量减少弃方占地和环保问题。5.3.4测量放线洞内施工测量采用中线法，中线测桩间距不短于50m，每100m设一水准点，根据需要适当加密。在每排炮开钻前准确绘出开挖轮廓线，周边眼、掏槽眼的位置。每次测量放线的同时，对上一次爆破断面进行检查,及时调整爆破参数，以达到最佳爆破效果。5.3.5洞身开挖.基本要求1）开挖前应做好加固、支护。2）当前方地质出现变化迹象分界线时，用地质雷达、超长炮孔超前探孔等方法先探明隧道的工程地质和水文地质情况，方可进行开挖。3）应严格控制欠挖，当石质坚硬完整且岩石抗压强度大于30MPａ并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分（每1㎡不大于0.1㎡）凸入衬砌断面，锚喷支护时凸入不大于30㎜，衬砌时不大于50㎜57 建筑软件进入http://www.hzjyd.com/，拱脚、墙脚以上1m内严禁欠挖。4）开挖轮廓要预留支撑沉落量及变形量，并利用量测反馈信息及时调整。5）隧道爆破开挖时应严格控制爆破震动。6）洞身开挖在清除浮石后应及时进行初喷支护。5.4支护5.4.1超前锚杆超前锚杆用于中导洞Ⅴ、Ⅳ级围岩地段，加固拱部软弱岩体。⑴施工顺序：锚杆制作→钻孔→锚杆安装⑵施工方法：超前锚杆安装于钢拱架外侧，尾部焊在钢拱架上A.锚杆制作：用切割砂轮片将Φ22mm螺纹钢筋切成长3.5m一段，并将一端切削成尖端。B.钻孔：用风钻和Φ32mm钻头按设计要求钻孔。C.锚杆安装：用风钻加套筒顶进。⑶施工技术措施：A.超前锚杆孔位要通过测量布置，位置要准确，保证两环之间的搭接。B.钻孔前要用测斜仪确定钻杆方向和夹角，保证超前锚杆与线路中线的夹角正确。C.钻孔时注意控制用水量，避免形成塌孔。5.4.2锚杆1）、Ф25中空注浆锚杆×××隧道系统锚杆设计采用φ25中空注浆锚杆。中空锚杆由锚头、杆体、止浆塞、垫板、螺母组成，注浆为水泥砂浆。57 建筑软件进入http://www.hzjyd.com/施工时用风钻成孔，成孔后，用高压风清孔，经检查合格后，才能进行下步作业。将锚头与杆体端部组合，戴上垫片与螺母。将组装好的锚杆打入或用风钻顶入孔内，并检查是否达到设计要求，然后将止浆塞穿入杆体末端固定，与孔口齐平，戴上垫板，拧紧螺母。即可进行注浆作业，注浆压力为0.2～0.5Mpa，当浆液从孔口溢出时即可停止注浆。2）、采用Ф22砂浆锚杆①工艺流程:布点→钻孔→清孔→注浆→安装锚杆→安装垫板→养护→拉拔试验。②钻孔:采用手持凿岩机钻孔，钻孔的深度、方向和布置严格按设计施工，钻孔完毕吹净孔内积水、积粉和岩碴。③注浆:采用牛角泵注浆。灌浆开始或中途停止超过30分钟，用水或稀水泥浆润滑注浆泵及管路。注浆时注浆管插入距孔底5～10cm处，随砂浆的注入缓慢均匀拔出，灌浆压力不大于0.4MPa。避免孔中砂浆漏灌，以保证锚杆锚固长度。施工时应注意：锚杆钻空位置及孔深必须准确，锚杆安装前要除去油污铁锈，锚孔砂浆必保证饱满。对于有水地段可采用早强药包锚杆。5.4.3挂网×××隧道设计钢筋网采用φ6mm钢筋，按设计间距预先在洞外加工成片，洞内焊接形成整体。钢筋网铺挂作业在初喷砼后，钢架安装前铺设，钢筋网根据被支护岩面的实际起伏状铺设，与受喷面间隙不大于3cm，钢筋网与钢筋网、锚杆、钢架点焊在一起，使钢筋网在喷射时不晃动。钢筋网安设时应注意：施作前，初喷3～5cm厚混凝土形成钢筋保护层；制作前进行校直、除锈及油污等，确保施工质量。5.4.4钢拱架施工注意事项：钢拱架加工：在洞外钢筋加工场按1：1样台上分节段加工成形，其加工允许误差：周边轮廓误差不大于3cm，单元格连接孔眼误差不超过±5mm，平面翘曲±20mm。加工好后，试拼合格，编号分类堆码，使用时运到洞内。57 建筑软件进入http://www.hzjyd.com/安装钢架：安装前分批检查验收加工质量（结构尺寸、焊接情况是否符合要求）。清除底脚处浮碴，超挖处加设钢（木）垫块，其中间段接头板用砂子埋住，以防砼堵塞接头板螺栓孔。安装前进行测量放线，定出中线、水平和位置，检查、清除安设位置的凸凹地方，以便安装时使钢架密贴喷砼面，安装前用锚固钢筋沿环向对钢架定位，定位钢筋一端锚入围岩50cm，安装时钢架基脚置于稳定基岩上，否则用垫块支垫，由两侧向拱部安装，安装完后用纵向连接钢筋将每榀钢架联接成整体，以增加钢架整体稳定性，然后及时进行复喷砼，将其覆盖以达到钢架与喷砼共同受力的目的。对于台阶法施工地段，钢架拱脚处增设锁脚锚杆，以防下部开挖时拱脚失稳。钢拱架安装左右偏差应小于5cm，倾斜角应小于2°。控制钢拱架受力情况的薄弱环节在于节点连结螺栓，定位锚杆及纵向连结筋，因此，所有螺栓要上齐，旋紧、拧好，必须安设垫片后再拧紧螺栓，按设计焊连定位锚杆和纵向连接筋，确保安装质量。钢架施工中的安全注意事项在搬运过程中，应将钢架构件绑扎牢固，以免发生碰伤人，车辆倾覆，构件坠落等事故。钢架的架设应由专人按规定的信号进行指挥，随时观察围岩动态或喷射砼的情况，防止落石，坍塌引起伤人事故。在架设钢架前应采用垫板将钢架基础找平，架设时，应将钢架与定位锚杆固定，用纵向连接筋连接牢固，防止发生钢架倾覆或扭转。当紧固顶部连接螺栓，楔紧钢架时，作业人员应以正确的姿势站在平稳，牢固的脚手架上，并配带安全防护用具防止发生坠落事故。57 建筑软件进入http://www.hzjyd.com/对钢架应随时检查，如发现扭曲，压屈现象或征兆时，必须及时采取加固措施。必要时应使其他人员撤到安全地带，防止因坍塌造成伤亡事故。5.4.5喷砼为减少回弹，改善工作环境，采用CP-5B型湿喷机进行湿喷作业。系统风压保持不小于0.5Mpa，风量不小于10m3/min。预拌料在洞外以强制式搅拌机拌合，自卸汽车运至洞内活动工作平台。喷射混凝土时喷嘴与受喷面大致垂直，并应保证约0.6-1.0m距离，喷射机风压控制在0.1～0.15Mpa。湿喷机严格控制喷射机工作风压，勿使过大。合理选择喷射砼配合比，适当减少最大骨料的粒径。操作顺序为先开外加剂，后开风，再送料，以易粘接，减少回弹量保证喷混凝土质量。采用CP-5B型喷射砼机湿喷作业。湿喷作业示意图：速凝剂加水选购合格料喷射机喷嘴强制拌合机拌和计算配料高压风管路空压机选配合比施工要点如下：①选用ΡО42.5号普通硅酸盐水泥，细度模数大于2.5的硬质洁净砂，粒径5～12mm的级配碎石（或卵石），经化验合格的拌合用水。喷射砼严格按设计配合比拌和，配合比及搅拌的均匀性每班检查不少于两次。②喷射前，认真检查隧道断面尺寸,对欠挖部分及所有开裂、破碎、水溶崩解的破碎岩石进行清除和处理，清除浮石和墙脚虚碴，并用高压水或风冲洗岩面。③57 建筑软件进入http://www.hzjyd.com/喷射机安装调试后先注水后通风，清通机筒及管路投料。连续喂料，经常保持料斗内料满，料斗上设12mm孔径的筛网一道，避免超径骨料进入机内，造成堵管。喷射时，先注水（注意喷嘴要朝下，避免水流入输料管），后送风，然后上料，根据受喷面和喷出的拌和物情况调整注水量，以喷后易粘着，回弹小和表面呈湿润光泽为度。喷射顺序：采取分段、分块，先墙后拱，自下布上的顺序，进行喷射作业。隧道内沿纵向每环开挖为一段，每2m宽为一片。喷射时，喷嘴做缓慢的螺旋形运动，使喷射料束运动轨迹呈环形螺旋式移动，旋转直径约20～30cm，自喷射面的下部开始，水平旋转喷射，喷料要一圈压半圈，喷至段尾时上移返回，同时喷料要一排压半排，如此往复喷射。喷射时如有个别受喷面凹洼不平应先喷该处，大致找平。为保证喷射砼密实度，减少回弹量，对于风压、水压及喷头的喷射距离、喷射角度都应合理调整。喷嘴至受喷面距离以0.6～1.0m为宜，料束以垂直于喷射面为佳。喷射料束放置速度及一次喷射厚度，以每2秒左右转动一圈为宜，一次喷厚以不回落时的临界厚度或达到设计要求厚度时向前移动，每次喷射厚度一般不大于5cm。若喷射要求厚度较大，一次不能达到时，第二次喷射应在第一层砼终凝1小时后进行。两次喷射注意找平岩面，以便于铺设防水层。风压和喂料量，应根据喷射部位不同，以及采用的喷射机型号进行调整。④喷射砼的养护：喷射砼终凝2小时后，进行喷水养护，养护时间不少于14天。爆破作业距喷射砼完成时间不小于4小时。有水地段喷射砼采取如下措施：当水点不多时，可设导管引排水后再喷射砼；当涌水量范围较大时，可设小导管注浆止水，然后再喷砼；当涌水严重时可设置泄水孔，边排水边喷砼。增加水泥用量，改变配合比，喷砼由远而近逐渐向涌水点逼近，然后在涌水处安设导管，将水引出再在导管附近喷砼。施工注意事项:57 建筑软件进入http://www.hzjyd.com/喷射前仔细检查机具情况，提前处理危石，喷射机应布置在安全地带，并尽量靠近喷射部位，便于掌机人员与喷射手联系，随时调整工作风压。经常检查喷射机出料弯头，输料管和管路接头，发现问题要及时处理。开始喷射时一定要先注水，后送风，再开机上料。喷射作业结束时，将机内和管中的拌合料用完后再停机、关水、断风。每班完成施工作业后都要对喷射机进行清理、检修，保证下一班机器工作状态良好。施工过程中，拌料严格按设计配合比及拌和方法拌和，计量要准确，特别是外加剂的用量，必须满足设计要求。运输道路保证畅通，照明用电要有保证，风压、水压要稳定。质量控制和检查喷射砼强度及抗渗性：通过工地喷大板，切割制取试件检查，或直接喷到无底试模中制成试件检查。与岩面的粘结力检测：在工地预留试件，用直接拉拔法试验或喷大板切割试块做劈裂试验求得强度值。喷射厚度控制：以锚杆外露部分作为标记进行检查或喷射时插入长度比设计值厚度长5cm的铁丝、纵横向1～2m设一根作施工控制。5.4.6中隔墙施工57 建筑软件进入http://www.hzjyd.com/待中隔墙导坑贯通后,由隧道中部向洞口退挖中墙基础,每次开挖8米左右,待基础开挖后,即时用砂浆封闭，并注意做好基坑排水，然后施做中墙基础,根据设计要求，测量确定中隔墙基础的位置，开挖到位。开挖后，应对基坑承载力进行检测。不符合要求的，可以扩大基础或垫砂砾垫层，确保基坑承载力达到要求。安装模板，端头异形模板根据基础形状单独加工。模板支撑一定要牢靠、密实，以防在浇注混凝土过程中出现跑模、漏浆等现象。中隔墙施工时注意预埋中隔墙泄水管、与主洞初支连接预埋钢板等。混凝土在拌合站拌合好，输送泵灌注，用插入式振捣器振捣。5.4.6.1中隔墙墙身施工⑴施工工序：测量→安装钢筋→模板（包括两端头异形模板）→浇注混凝土→拆模→养生⑵施工方法和技术措施：a、在基础上中隔墙钢筋。b、参照设计图纸的位置进行安设预埋件。c、混凝土用输送泵浇注，用插入式振捣器分层振捣。中隔墙施工一段后，及时喷射砼将中墙顶部回填密实。回填时注意中心排水管的位置，防止砼堵住管口。（3）施工要点1）、Ⅴ级围岩开挖台阶时为防止拱架下沉、变形要在拱脚设置锁脚砂浆锚杆及纵向槽钢托架，把几排钢架连成整体，必要时要增设临时仰供。2）、中隔墙是整个隧道结构稳定的关键，首先开挖必须到位，其底部及上部按设计要求设置钢筋，其施工质量要特别注意，钢拱架的预埋以及变形缝应与初期支护和二衬一一对应。5.4.7大管棚超前支护×××隧道为Ⅳ、Ⅴ级围岩，设计采用了Ф89大管棚超前支护。根据同类工程的施工经验，拟采用水平钻机施作较为经济，不仅速度快，而且作业安全。注浆部分参照小导管注浆工艺。(1)57 建筑软件进入http://www.hzjyd.com/大管棚采用钻机钻孔，UB-3双液注浆泵进行浆液注浆。施工工艺为：测量放线→开挖工作室→施作套拱（架设导向架、预埋导向管）→钻机就位→钻孔及接长钻杆→钻杆退出→顶进钢管→接长钢管→注浆。①按设计在拱部施做砼套拱，并在套拱内按管棚间距预埋导向钢管。②根据作业要求高度搭设钻机作业平台，平台牢固稳定，以防钻孔时钻机摆动、倾斜等而影响钻孔质量。③用XY-28-300型管棚钻机钻孔，钻杆穿过导向管钻进，直至钻至比设计孔深长0.5米。钻杆用连接套管接长，钻孔达到要求深度后，依次拆卸钻杆，高压风扫孔清除孔内钻碴。钻进过程中遇卡钻、坍孔时，应注浆后再钻。（2）顶管:①施工工艺流程见下图。②顶管工艺采用大孔引导和管棚钻进相结合的工艺，即先钻大于棚管直径的引导孔，然后利用改装后钻机的冲击和推力，将安有工作管头的棚管沿引导孔钻进，接长棚管，直至孔底。顶管施工工艺流程钻机上安装钢管顶进联接套接第二节管棚管顶第二接管棚管注浆水平钻机钻孔准备管节联接套加工制作钻管棚孔眼顶第一节管棚管57 建筑软件进入http://www.hzjyd.com/③钢管顶进的作业要点a.管件制作：管棚采用Φ89无缝钢管，管棚接长时先将第一根钢管顶入钻好的孔内，再逐根联接。事先加工好的管节联接套,要预先焊接在每节钢管两端，便于联接。第一根钢管前端要焊上合金钢片空心钻头，以防管头顶弯或劈裂。b.接长管件应满足管棚受力要求，相邻管的接头应前后错开，避免接头在同一断面受力。c.使用水平液压钻机施作大管棚施工时，用于钻引导孔的冲击钻头Φ127mm,在顶管大臂的凿岩机上安装与管棚直径相应的钢管顶进联接套。d.顶管作业：先将钢管安放在大臂上后，凿岩机要对已钻好的引导孔，低速推进钢管，其冲击压力控制在18－22Mpa，推进压力控制在4.0－6.0Mpa。e.接管：当第一根钢管推进孔内，孔外剩余30-40cm时，开动凿岩机反转，使顶进联接套与钢管脱离，凿岩机退回原位，人工装上第二节钢管，大臂重新对正，凿岩机缓慢低速前进对准第一节钢管端部（严格控制角度），人工持链钳进行钢管联接，使两节钢管在联接套处联成一体。凿岩机再以冲击压力和推进压力低速顶进钢管。根据管棚设计长度，按同样方法继续接长钢管。f.管棚补强：为了加强管棚的刚度和强度，按设计将管棚钢管全部打好后，应先用钻头掏尽钢管内残碴，进行管棚补强。补强方法：在钢管内注入水泥浆（水灰比为1∶1）,注浆初压力为0.5-2.0Mpa，终压力为2.0Mpa。浅埋地段及围岩破碎且富水地段，建议在钢管内应先放置Ф57 建筑软件进入http://www.hzjyd.com/20钢筋笼，再向管内充填水泥砂浆用以加强管棚的刚度。e.超前小导管注浆(1)施工方法：采用现场加工小钢管，喷射砼封闭岩面，用凿岩机钻孔再装钢管或用凿岩机直接将小钢管打入岩层，按设计要求注浆。注浆顺序为先注无水孔，后注有水孔，从拱顶顺序向下进行。工艺流程见下图:(2)施工参数:超前小导管采用外径φ50mm，热轧无缝钢管加工制成，长450cm，钢管前端加工成锥形，尾部焊接钢筋加固箍，管壁四周每15cm交错钻眼,眼孔直径为φ8mm（梅花形布置）。钢管沿隧道开挖轮廓线布置，外插角10～200打入围岩，环向间距0.3m，纵向前后两排小钢管搭接长度不小于1.1m。超前小导管预注浆参数选择参考：注浆压力0.5～1.0Mpa，水泥浆水灰比1∶1，水泥标号为РО42.5号。施工中每孔注浆量达到设计注浆量时，或注浆压力达到在1.0Mpa时，可以结束注浆。超前小导管尾端焊于型钢支架腹部。(3)施工注意事项:导管应在开挖轮廓线上按设计位置及角度打入，孔位误差不得大于10cm，角度误差不得大于3°，超过允许误差时，应在距离偏大的孔间补管后再注浆。钢管每根实际打入长度不得短于设计长度，否则开挖1米后补管、注浆。检查钻孔、管棚焊质量时，应画出草图，以孔位编号、逐孔、逐根检查并认真填写记录。单孔注浆量不得小于计算值的80%，超过偏差必须补管注浆。57 建筑软件进入http://www.hzjyd.com/在注浆过程中，如发生串浆现象时，则安装止浆塞或采用多台注浆机同时注浆。水泥浆压力突然升高，则可能发生堵塞，应停机检查，泵压正常后再进行注浆。进浆量很大,但压力长时间不升高，则应调整浆液浓度及配合比，缩短凝结时间，进行小泵量低压注浆或间歇注浆，使浆液在裂隙中有相对停留时间，以便凝胶。注浆过程中要逐管填写记录，标明注浆压力，注浆量，发生情况及时处理。固结效果检查宜在搭接范围内进行，主要检查注浆量偏少和有怀疑的钢管，要认真填写检查记录。采用撬棍或小锤轻轻敲击钢管附近，判断固结情况，并配合风钻钻速测试，检查注浆范围，固结不良或厚度不够时要补管注浆。开挖过程中要随时观察注浆效果，分析量测数据，发现问题后及时处理。注浆前要严格检查机具，管路及接头处的牢靠程度，以防压力爆破伤人。注浆时,操作人员应戴口罩、眼镜和胶皮手套，并要有良好的照明条件。5.5主洞开挖施工：×××隧道主洞开挖时采用拱部留核心土上下开挖在主洞室开挖前应在中隔墙左侧设置临时回填，以平衡右洞室初期支护的水平推力；(1)施工工序：在拱部留核心土环形开挖上半断面洞身→在拱部施做一次支护(喷射混凝土、挂钢筋网、安设锚杆和钢拱架)→开挖上半断面核心土→开挖下半断面边墙土→在边墙施做一次支护(喷射混凝土、挂钢筋网、安设锚杆和钢拱架)→开挖下半断面核心土并拆除中墙支护→拆走平衡中隔墙所用的临时回填→浇注仰拱钢筋混凝土衬砌→铺挂复合式防水板及环向排水管、整体式全环向模筑二次衬砌。（2）各工序施做衔接安排为：57 建筑软件进入http://www.hzjyd.com/1)、拱部留核心环形开挖左右洞掌子面纵向间距控制在50米左右；2)、拱部一次支护紧跟拱部开挖掌子面施做；3)、开挖拱部核心土应距拱部开挖面不大于15米；4)、下半断面边墙土开挖在拱部衬砌达到70%设计强度后方可进行；5)、下半断面边墙一次支护紧跟边墙开挖掌子面施做；6)、为使洞室初支及时成环，开挖下半断面核心土应距拱部开挖面不大于10米；核心土开挖完成后，及早施做仰拱衬砌，一次浇注长度为9米；7)、经量测洞室稳定后，洞室二次衬砌应全断面，对称浇注；（3）各工序主要工艺要求：1）、拱部留核心土环形开挖采用光面爆破，易放小炮，一次进尺控制在2.0—2.5米，坚决避免出现严重超挖或引起塌方；2）、钢拱架安装就位后与锚杆焊接牢固，勤量测拱顶下沉及中墙侧向位移，必要时应加强支护；3）、拱部核心土开挖要注意避免损伤一次支护；4）、下半断面边墙开挖可机械或人工开挖，应严格控制超挖或引起拱部塌方；5）、钢拱架安装就位后与锚杆焊接牢固，勤量测周边收敛及中墙侧向位移，必要时应加强支护；6）、下半断面核心土开挖要注意避免损伤中墙衬砌及不对称受力；7）、浇注仰拱混凝土前，要清除浮渣和淤泥，保证仰拱座落在新鲜岩面上；铺挂隧道防水板严格按照工艺要求进行，预埋排水管要保持畅通，止水带安装要正确，二次衬砌整体一次浇注，并在拱顶处安装排气管和注浆管，待达到混凝土70%设计强度后进行注浆，以保证墙顶密实。57 建筑软件进入http://www.hzjyd.com/5.6隧道衬砌隧道按设计开挖后，并且根据量测的结果显示围岩变形趋于稳定状态，才可以进行隧道的二次衬砌工作。⑴施工工序：测量放线→钢筋安装→台车就位→涂刷脱模剂→模板就位→预埋件、洞安装→安装止水带和端模→泵送砼入模→脱模→养生→准备下一个循环。浇注采用全自动式衬砌模板台车、砼运输车和砼输送泵完成，衬砌钢筋在现场绑扎。衬砌砼由洞外自动计量拌和站生产，砼输送车运抵工作面，泵送砼入模，并对称地由下而上连续全断面一次灌注，浇注方法如下：1）、分段浇筑长度：为方便混凝土进料管安设及混凝土浇筑，每分段浇筑混凝土长度9m。2）、混凝土入仓路线：拟分层对称浇筑，每层浇筑高度不超过1m，两侧高差控制在50CM以内，输送软管管口至浇筑面垂距控制在1.5M以内，以防砼离析。浇筑下部砼时，进料管搁在预制的钢筋架上，浇拱部砼时，进料管则直接搁在钢管架顶上，混凝土直接从拱顶流向两侧。浇筑砼均是从里向外进行，腰线以下的砼采用插入式捣固棒捣固，拱部混凝土则采用锤击法振捣。衬砌厚度根据围岩类型的不同采用不同的厚度，每循环浇注完后，根据试件强度，待砼强度不小于2.5MPa，撤下衬砌台车，向前移动至下一模衬砌位置，浇注砼；如此循环前进。在衬砌施工时，其它工程机械可由衬砌台车下穿过。封顶采用顶模中心封顶器接输送管，逐渐封顶。当挡头板上观察孔有浆溢出时，此时间歇10～20min后，用同标号的细石砼进行二次封顶，以确保拱顶不出现空洞。57 建筑软件进入http://www.hzjyd.com/砼浇筑完成后，对砼按规范要求进行养护。当最后封顶砼强度不小于2.5Mpa（当承受围岩压力时，封顶砼应达到设计的70～100%）时，即可拆模。拆模后及时洒水养护，养护时间不得小于7d。(3)砼：在项目部附近设置拌和站集中拌和，采用自动计量强制式拌和机拌和，成品砼采用砼运输车运输，砼输送泵灌注，水平分层灌注，插入式振捣器振捣。(4)砼养生:采用洒水养生，保持砼表面湿润。衬砌的技术措施：A.衬砌钢筋安装时一定要注意，钢筋不能将防水板弄破，钢筋安装完成后一定要仔细检查防水板有无破损现象，若有一定要补好。钢筋的搭接要符合规范要求。B.严格自动计量拌和站质量控制，绝对保证砼的生产质量符合设计要求，砼质量的关键在于计量准确，所以在生产前和生活中必须检查调试计量部分和自动控制部分，使其处于正常范围。C.自动计量拌和站的料仓上加罩格筛，控制倒入仓内碎石的最大粒径，防止砼输送管堵塞和损坏输送泵，造成质量和机械事故。D.衬砌台车定位要准确，锁定牢固，接头密贴上一次衬砌面，保证每环之间的搭接错台控制在3mm内，保持衔接和衬砌轮廓的正确。E.灌注砼按规范操作，将砼下落高度控制在2m内。封顶时砼一定要从内向端模方向灌注，排除空气，保证拱顶灌注密实。F.根据衬砌台车端头模板及初衬的耦合程度制作异形模板，与衬砌台车已有的端头模板形成完整的端头模板。端头模板安装时要将与防水板接触的端头用胶皮包住，勿将防水板弄破。G.57 建筑软件进入http://www.hzjyd.com/二次衬砌要十分注意预埋件和相关洞室的里程和高度，使其准确无误，洞室立模要稳固，在砼灌注过程中不能出现跑模现象。H.砼要分层、对称灌注。外贴模板捣固时要掌握好时间，把气体完全排出，捣固后将砼表面浮浆去掉，保证砼无麻面。I.砼灌注结束时要装一组施工试件用来控制衬砼脱模时间，当施工试件达到规范要求的强度时才能脱模，脱模之后要及时洒水养护。下循环砼浇注脱模养护衬砌台车对位模板安装检测取样模板检查捣固模筑砼施工工艺流程图5.6防排水设计采用EVA防水板加土工布防水层、三缝止水带及止水条、衬砌防水砼自防水等形式。⑴施工工序：喷砼面清理→工作平台就位→挂防水板→挂点处补强→接头缝粘接。⑵施工方法：将防水板在洞外拼接成长9M的大幅，在洞内利用作业平台施工。用射钉枪将防水板挂喷射砼表面，射钉处用粘结块补强。①防水板铺设防水板采取热合焊接、暗钉吊环法进行铺挂，其施工流程为：初支面检查→材质检查→剪裁→吊带检查→铺挂→焊接→焊缝自检→补焊→专业检查。57 建筑软件进入http://www.hzjyd.com/防水板在洞外平坦场地由一定幅宽的原材拼接，采用热风双焊缝施工工艺（搭接宽度不小于10cm，焊缝宽度不小于2cm），其环向长度留有足够的松弛度，以防止浇注砼时因初支面不平整而破坏防水板。悬挂作业在自制人工移动式轨道台车上进行，采用暗钉、吊环法铺挂，先在初期支护喷砼上钻孔打入膨胀管，将预先焊接在防水板上的吊环用木螺钉固定在膨胀管上，防水板卷材用装载机运至洞内，由装载机举升至台架上，人工铺开。吊环固定点间距拱部≤70cm，边墙及以下部位≤100cm。防水板一次铺挂到位，先从拱部向下铺起，最后与矮边墙防水板合拢。洞内防水板搭接预留20cm，焊前检查并修补漏洞损伤，清理净焊接面后，实施热风双焊缝焊接，环接缝焊接完成后，应加强检查，对漏焊处采用电烙铁补焊。丁字缝焊接困难，易漏焊或焊缝强度不足，施工时采取用焊胶打补丁的方法进行补强处理。⑶施工技术措施：a.防水板洞外拼接时应先检查每幅防水板上是否有砂眼、漏洞，若有应先处理好再拼接成大片。b.挂防水板前应先将喷砼面外露的钢筋头、锚杆头用气焊割除，并用水泥浆抹平。安装排水盲管，排水盲管一定要与边墙基础上的盲管连接好，经监理工程师验收后，才能进行防水板施工。c.大幅防水板挂好之后，要将环向接头缝粘接好并报请监理验收。d.挂好的防水板一定要松紧适度，并与边墙紧贴，保证砼施工时不被拉裂。e.严格按设计和规范施工，保证隧道不渗不漏。f.二次衬砌钢筋绑扎时严禁用电焊，防止损坏防水板或引起火灾。h.拱部防水板与中隔墙顶和边墙防水板应粘结好，且拱部防水板紧贴初次衬砌。57 建筑软件进入http://www.hzjyd.com/5．7施工缝、沉降缝、伸缩缝橡胶止水带浇注二衬砼时，在设沉降缝或工作缝一端挡头板内安装2cm厚松木板，通过钢筋卡、定位钢筋将止水带与二衬钢筋固定，钢筋卡外端穿出预埋木板及挡头板，止水带外端穿过预埋木板，弯折紧贴在挡头板表面。浇注下一循环二衬前，伸直止水带外端，将外露钢筋卡弯曲卡紧止水带，即可立模浇注二衬砼。③衬砌自防水衬砌防水砼采用泵送工艺施工，施工时严格按规范及设计标准进行配合比及防水剂设计，砼浇筑作业要连续进行，并加强振捣，严禁出现蜂窝麻面，形成漏水通道。5．8仰拱、仰拱回填、调平层施工⑴施工工序：隧底清理→测量、报验→立模→钢筋安装→仰拱砼施工→填充砼→调平层砼施工→养护开放交通。⑵施工方法：隧道仰拱、填充（整平层）紧随全段面初次衬砌后进行，施工时将隧底沿纵向分为10m一段，全断面一次施工成形。隧道运输采用过轨梁通过施工段。隧道填充、整平：施工时将隧底分为左右两幅错开施工。模板采用钢木组合模板，砼输送车运砼，输送泵泵送砼，插入式捣固棒捣固。⑶施工技术措施：A.测量放线时采用仰拱大样模板，加密测点，保证仰拱的设计拱度。基底清理要干净，无虚碴无积水。C.模板安装要稳固，不能跑模。钢筋安装符合设计要求，搭接要符合规范。D.填充层或整平层施工时一定要用槽钢作模板，采用路面施工的方法控制标高和平整度，保证填充层或整平层不侵占路面厚度。57 建筑软件进入http://www.hzjyd.com/E.当铺底砼达到强度后才能开放交通。5.9砼路面施工5.9.1施工工艺流程如下图5.9.2材料要求：水泥采用РО42.5号的普通硅酸盐水泥。水泥进场时，应有产品合格证及化验单，并按要求进行相关试验，合格后方可使用。粗、细集料应质地坚硬耐久、洁净、符合规定级配。5.9.3砼配合比：设计包括材料标准试验，砼抗折和抗压强度，集料级配、水灰比、坍落度、水泥用量质量控制等。并及时向监理工程师提供设计、试验报告单和详细说明。砼配合比经批准后方可用于施工。5.7.4钢筋传力杆设置：按设计要求设置传力杆，传力杆应与中线及路面平行。传力杆支撑装置在铺筑前安设好。纵向缩缝和纵向施工缝装设的拉杆亦应在砼铺筑前安装好。5.9.5砼的拌合及运输：砼在拌合站集中拌合，拌合站设在项目部附近，使用HZS-50型强制拌和机，自动计量配料机配料，严格按照配合比施工。砼的运输采用运输车运输。5.9.6模板：采用钢模板，模板高度与砼厚度一致，立模的平面位置与高程需符合设计要求。立模前模板内侧涂刷脱模剂，模板支立应位置正确、接缝严密、平整，接头处和模板与基层接触处不得漏浆，加固措施牢固可靠。5.9.7砼路面的摊铺：砼摊铺采用人工摊铺，平板式振动器配合振动梁振实刮平，抹光机抹面。真空吸水后，砼表面用抹光机抹平，在水泥浆硬结前，按图纸要求进行路面拉毛或压槽。5.9.8真空吸水57 建筑软件进入http://www.hzjyd.com/为确保砼路面施工质量，防止收缩裂缝出现，提高砼表层强度，及耐磨性，在砼摊铺振捣成形后，立即在砼表面覆盖真空吸垫，用吸水机进行真空吸水。真空吸水时间要严格控制，并以剩余水灰比来检验真空吸水效果。吸水时间短，达不到效果。吸水时间过长，则使砼初凝加快，给抹面工作造成困难。控制在20min左右。5.9.9接缝施工横向施工缝：横向施工缝在每天工作结束或浇筑工序中断，超过砼初凝时间时设置。施工缝位置应设在设计的胀缝或缩缝处，与路面中心线垂直。当横向施工缝与横向缩缝分开设置时，其间距应大于2m。横向缩缝：横向缩缝应全宽设置，有传力杆的提前安装传力杆。缩缝采用切缝法，当砼强度达到设计强度的25～30%时，用切缝机进行切割。切缝工作完成后，及时清除缝内锯屑和杂物，灌入填缝料。横向胀缝：胀缝传力杆的活动端在缝的两边交错布置，传力杆必须平行于板面及路面中心线，传力杆长度的一半锚固于砼中，另一半涂沥青。纵缝：纵缝的位置按图纸要求布设，平缝纵缝施工时应对已浇砼板的缝壁涂刷沥青。浇筑邻板时，缝的上部应切割成规定深度的缝槽。纵缝拉杆布设在板厚中间，缝槽用规定的填缝料填塞缩缝。5.9.10检测：路面砼施工完成后，及时检测路面的抗折强度，纵、横缝顺直度，板边垂直度、平整度，相邻两板高差，纵坡高程、横坡、宽度、厚度、长度、槽深。对砼路面外观进行检查，砼不得有脱皮、印痕、裂缝，石子外露和缺边掉角现象，要求路面曲线圆滑，路面压槽纹理适宜，满足设计要求。5.9.11养生：砼面板做完后要及时养生，用麻袋覆盖洒水，使路面经常保持湿润状态，养护时间不少于14天，养生期间严禁车辆通行。57 建筑软件进入http://www.hzjyd.com/5.8监控量测和动态施工5.8.1.施工监控量测的目的现场监控量测是“新奥法原理”施工的三大要素之一，是复合式衬砌设计、施工的核心技术。本隧按新奥法设计施工，施工中加强监控量测对准确判定围岩的安全状态、合理确定二次衬砌的施作时间非常重要。同时通过监测数据的反馈分析，可验证施工设计的科学性和合理性，以及施工方法、支护方案的可行性，以便及时、准确地调整支护参数，修正施工方法及施工程序，确保施工安全。5.8.2.施工现场监控项目和主要内容隧道现场监控项目及内容见表。隧道现场监控项目及内容表序号项目名称方法及工具布置量测间隔时间1～15d16d～1个月1～3个月大于3个月1地质和支护状况观察岩性、结构面产状及支护裂隙观察或描述，地质罗盘等开挖后及初期支护后进行每次爆破后及初期支护后进行2净空水平收敛隧道净空变化测定仪（收敛计）V级围岩地段5～10米.IV级围岩地段10～30米布设一对测点1～2次/天1～2次/2天1～2次/周1～3次/月初读数在开挖后12小时内读取，最迟不超过24小时，而且在下一循环前读取3拱顶下沉水平仪、水准尺、钢尺或测杆V级围岩地段5～10米.IV级围岩地段10～30米布设一对测点1～2次/天1次/2天1～2次/周1～3次/月4地表下沉水平仪、水准尺洞口段及浅买埋段每50m左右一个断面，1～2次/天1次/2天1～2次/周1～3次/月57 建筑软件进入http://www.hzjyd.com/5.8.3.施工监测流程图施工监测流程图见下图。5.8.4.量测方法及要求测试前检查仪器是否完好，若发现故障及时进行修理或更换；确认测点是否松动或发生人为破坏，只有在测点状态良好时方可进行测试工作。测试中按各项测量操作规程安装好测试仪器，每测点一般读数三次，三次读数相差不大时取算术平均值作为观测值，否则进行判断，是由于人为破坏、测点松动或需要进行重测。测试完毕后检查仪器、仪表，做好养护保管工作。及时进行资料整理。施工监测流程图监控量测围岩、支护结构观测围岩支护结构应力、应变量测指标体系应急措施综合判断分析调整施工程序、修改支护参数施工5.8.5.围岩及支护状态监测开挖工作面的观察，在每个开挖面进行，特别是在软弱围岩地段，开挖后立即进行地质调查，绘出地质素描图。若遇特殊地质情况时，应派专人进行不间断的观察。57 建筑软件进入http://www.hzjyd.com/开挖后应立即进行：岩层结构面产状、节理裂隙发育程度及其方向、开挖面的稳定状态、涌水情况、是否有底板隆起等的观察；对于已初期支护地段，应加强对围岩动态情况的观察：锚杆的受力变形情况、喷射混凝土是否发生裂隙和剥离现象、拱架是否受压变形等。5.8.6.周边水平位移、净空量测测点布置：初期支护施做后，用风钻凿φ40mm、深200mm的孔，用1：1砂浆填满再插入测点固定杆，尽量使同一极限两测点的固定方向在同一直线上，待砂浆固后即可进行量测工作。量测方法：采用WPm-3型收敛计监测。对于全断面法施工，洞中和一般地质地段设置1～2条水平基线，其它地段设置3条基线。基线在横断面上的布置见下图。净空变化量测基线布置图5.8.7拱项下沉量测拱顶下沉量测测点和地表下沉量测断面相应里程处，即每5～50m布设一个量测断面。隧底隆起观测点布设在仰拱中心，与拱顶下沉观测点断面上。测点用风钻打眼埋设好固定杆，并在外露杆头设挂钩。测点大小适中，如过小测量时不容易找到，如过大爆破时容易打烂。支护结构施工时要注意保护观测点，一旦发现测点被埋或损毁，要尽快重新设置，保证量测数据不中断。拱顶下沉量测测点，一般布置在拱中和两侧拱腰，每断面布置三点，当受通风管限制或遇到其它障碍时，可适当移动位置。拱顶下沉监测点布置图见下图。57 建筑软件进入http://www.hzjyd.com/拱顶下沉监测点布置图测量方法：采用水平仪、水准仪、挂钩式钢尺配合测量拱顶下沉，精度可达1～2mm，量测时用一把2～4m长的挂钩是钢尺挂上即可。5.8.8.量测频率及变形管理等级量测频率：洞内观测分为开挖工作面观测和初期支护状态观测两部分。开挖观测应在每次开挖后进行，地质情况基本稳定无变化时，可每天进行一次。对初期支护的观测也应每天至少进行一次。净空水平收敛和拱顶下沉量测采用相同的量测频率。量测频率见下表。监控量测频率表变形速度(mm/d)量测断面距开挖断面距离量测频率=5＜1B2次/d1～5(1～2)B1次/d0.2～0.5(2～5)B1次/d＜0.2＞5B1次/周变形管理等级：监测人员根据工程的实际情况，制定出变形等级管理标准指导施工，变形等级可参考下表。变形管理等级表管理等级管理位移施工动态Ⅲu0＜un/3可正常施工Ⅱun/3＜u0＜2un/3应加强支护Ⅰu0＞2un/3应采取特殊措施表中：un-允许变位值；u0-实测变位值57 建筑软件进入http://www.hzjyd.com/un的确定：un的确定考虑围岩类别、隧道埋置深度等因素并结合现场条件选择。选择好管理等级标准和允许变位值后，可根据监控信息进行动态管理。监控信息动态管理见下图。监控信息动态管理图监测结果是否超过Ⅰ级管理是否超过Ⅱ级管理是否超过Ⅲ级管理继续施工暂停施工采取特殊措施综合判断是否安全加强支护否否否否量测数量的处理与反馈：及时对现场量测数据绘制时太曲线和空间关系曲线。当位移-时间曲线趋于平缓时，进行数据处理、回归分析，推算最终位移和掌握位移变化规律。当位移-时间曲线出现反弯点时，表明围岩和支护已呈不稳定状态，此时增加量测频率、密切监视围岩动态，并加强支护，必要时暂停开挖。隧道周边任意点的相对位移值或回归分析推算的总相对位移值均小于允许相对位移表所列数值。当位移率无明显下降，而此时实测位移值已接近表列数值，或喷层表面出现明显裂缝时，立即采取补强措施。并调整原支护设计参数或开挖方法。二次衬砌施做在满足下列要求时进行：各测试项目的位移速率明显收敛、围岩基本稳定；已产生的各项位移已达到预计总位移量的80%～90%。57 建筑软件进入http://www.hzjyd.com/周边位移速率小于0.1～0.2mm/d，或拱顶下沉速率小于0.07～0.15mm/d。5.9洞内风、水、管、线布置隧道采用自然通风施工方案，隧道内通风、供水、供电及高压供风设计情况详见临时工程部分。洞内风、水、管、线布置详见图3-12、3-13。隧道通风防尘措施如下：⑴无轨运输出碴施工中采取以下措施，狠抓机械净化：⑵加强对进洞机械车辆的维修保养，确保性能良好，为节油和消烟，可掺入适当的柴油添加剂。⑶部分机械进行机外净化，主要对装载机配上带有催化剂的附属箱，连接在尾气排放管上，把发动机排出的废气用催化剂和水洗的办法降低有害气体。⑷采用湿式凿岩、水幕降尘和个人防护相结合的办法防尘。在距掌子面30m处两侧边墙上各设一台水幕降尘器，放炮前打开阀门，炮后半小时关闭。水幕降尘器打开后喷射水雾，将隧道面封闭进行充分降尘。6.施工环保、水土保持措施遵照当地对环保、水保的要求和规定，在环保部门的指导和帮助下，严格按ISO14000环保体系采取防治扬尘、噪声、固体废物和废水排放等污染环境的有效措施，施工场地布局合理，环境优美。6.1.环境保护方针严格遵守国家《环境保护法》、《水土保持法》等有关规定，在当地环保水利部门和业主审批的范围内施工，贯彻“预防为主、保护优先、防治结合、强化管理”的方针，坚持“谁污染谁治理、谁保护谁恢复”的原则，实施ISO14000系列标准，做到预防污染、持续改进，环保水保与工程建设同步进行，营造绿色通道。6.2.环境保护目标施工过程中建立完善的环保、水保措施，废水、弃碴、泥浆以及工程垃圾按规定排放、处理，完工后及时恢复植被，确保工程所处的环境及沿线水域不受污染和破坏。6.3.组织机构和职责6.3.1.组织机构×××57 建筑软件进入http://www.hzjyd.com/隧道环保成立以项目经理为第一责任人的环保领导小组，小组成员含项目副经理、总工程师、环保部长、专职环保工程师及各部门负责人。环保部作为办事机构，负责制定详细的环、水保管理制度和各项措施，提出环保问题和解决办法。专业环保工程师负责施工现场的有关环保技术方面的工作。环保机构图见下图所示。环保机构图项目经理部环保监控小组专职环保工程师环保部班组环保责任人员6.3.2.环境保护部主要职责拟定并组织实施环境保护工作细则、规定。邀请地方环保部门开展本工程的环境评价，严格把住“三同时”关。根据有关规定组织污染源的监测工作，掌握污染物种类、排放量、排放浓度及排放规律，建立污染源档案，并定期进行核对修正。协同有关部门调查处理污染事故和环保方面发生的诉讼纠纷等工作。运用多种形式，开展环境保护的宣传教育工作，提高干部、职工环保知识和业务技术水平。及时准确填报环保统计报表，负责定期向本单位领导和上级环保部门报告工作。6.4.环境保护保证体系环境保护保证体系见下图所示。环境保护保证体系图环境保护保证体系信息技术交流文件资料管理施工运行控制应急响应准备持续改进环境保护目标实施与运行国家法律、法规思想保证制度保证党委宣教部门提高意识水平ISO14000标准施工细则内部规定组织保证领导小组加强组织领导技术保证专职环保工程师环境保护方针规划目标指标法律要求方案检查、纠正措施环境监理环境监测违章纠正预防记录57 建筑软件进入http://www.hzjyd.com/6.5.环境保护计划制定和实施环境保护计划，保证环境保护作为施工生产的组成部分参与综合平衡，发挥计划的指导和宏观调控作用，强化环境管理，推动污染防治，促进环境保护与施工生产协调发展。环境保护计划的主要内容包括：污染治理计划(项目包括防治废气、废水、固体废物和噪声)；污染排放控制计划；污染源考核计划；建设项目环境影响评价和“三同时”计划；建设具有普遍的推广价值的环境保护示范工程。57 建筑软件进入http://www.hzjyd.com/实施环境保护计划的主要措施是逐级建立环境保护目标责任制度。责任书的主要内容包括：环境保护工作的目标；环境保护计划中的各主要指标；实施环境保护计划管理所采取的措施；落实责任书的有关考核奖惩要求；并从沿线地表植被、野生动物、自然保护区、自然景观、河流水质保护等方面量化具体环保要求。环境保护目标责任书实行层层签订，将环保责任逐级分解落实到项目部、作业队以至个人。年终公布目标责任书考核结果，并兑现奖惩。环境保护计划工作安排专人负责，经常了解和检查环境保护计划的执行情况，定期组织开展对环保计划人员的培训，认真作好环保计划各项指标的统计。环境保护计划实施定期检查制度。检查的内容包括计划中各主要指标的完成、环保法规的执行、目标责任书的落实等内容。检查结果通报给所属各单位，并抄报上级计划和环保等有关部门。6.6.环境保护管理制度本工程执行环境影响评价指导施工制度和环境保护“三同时”管理制度。在施工期间落实环保设计要求，并建立环保检查制度、环保工作记录制度、环保措施审查、临时工程核对优化制度、环保奖惩制度以及环保一票否决制等一整套环保管理制度体系。使环境管理实现程序化、规范化运作，取得实效。6.7.环境保护、水土保持措施按“三同时”的要求进行环境保护、水土保持设施各项准备工作：环保设施及其相关工程纳入施工计划；资金落实到位；施工规范及设计要求明确；施工场地的布置、施工组织安排等有利于维护生态环境和减少对周围环境的污染。6.7.1.临时工程设置与生活区设置、生活垃圾处理合理规划施工便道、施工场地、取弃土场和施工营地，并尽量发挥路地共用的功能，使便道、水池与住房等设施造福当地群众。便道尽量减少占地。施工营地不能切割、阻挡地表径流的畅通。房屋、设施的布置要紧凑。所有的临时工程完工必须后及时进行施工场地清理，尽可能恢复至自然状态。施工营地生活废水应就近排入不外流的地表水体，生活污水经沉淀池处理达标后排放，严禁直接排放至江河中。营地生活垃圾（包括施工废弃物）应设置集中垃圾收集地，设专人管理，经无害化处理后排放，定期填埋，或集中装运至指定垃圾处理场处理，严禁就地焚烧。在施工场地及便道边设置垃圾箱，专人收集处理。6.7.2.×××隧道工程环、水保及防空气污染措施57 建筑软件进入http://www.hzjyd.com/隧道洞口边仰坡开挖前先做好天沟排水，开挖时尽量少破坏原地形地貌和植被，以免造成冲刷，开挖后及时喷射砼或种植草皮，防止雨水冲刷。及时做好隧道洞门、洞口防护和排水系统，避免造成水土流失。做好洞口沉淀池，将洞内流出的污水沉淀处理达标后再排放。隧道洞口给空压机、通风机等设备设置隔音罩。洞内施工采取注浆堵水措施，以堵为主，限量排放，避免造成水源破坏与流木模外贴的PVC模板等材料属降解困难物品，报废后及时收集规类处理，不得随意丢弃，造成污染。6.7.3.弃碴场工程选择低洼、无地表径流、远离线路的荒地作为弃碴场，不乱挖乱弃，严禁侵占河道。弃碴之前先做好挡护及排水系统，不让废土、弃碴扩散、流失，影响周围环境和景观。弃碴完成后顶面及时平整，边坡刷顺，覆土绿化，完善排水系统。拦碴墙严格按照水保设计要求和标准实施，做到坡面泥沙不下沟，沟道泥沙不出沟，通过工程和生物措施防止水土流失。6.7.4.其他措施加强对施工人员的环保培训，提高员工的环保意识，树立“环保第一”的理念，使爱护环境成为每个建设者的自觉行动。通过组织学习、会议、黑板报等形式，广泛开展环境保护的宣传，编印《施工期环境保护手册》，人手一册。施工机械组装场地、砼拌合站等设施尽量设在远离居民区常年主风向的下风区。无法避免时采取防尘降噪措施后再开始施工。工程用的粉末材料，采用密封或袋装运输，不得散装散卸。在露天堆存时，采取覆盖措施防止尘埃飞扬和因雨水流失。各种运输车辆不得超量装载运输，碴、土等散装货物要拍平压实，必要时加盖防尘布，防止土石散落污染路面。运输便道经常洒水，以防尘土飞扬。各种机械设备及运输车辆的废气排放量必须符合标准要求及当地政府的有关规定。经常保养和正常操作机械，尽量使噪声维持在最低声级水平。57 建筑软件进入http://www.hzjyd.com/施工机械维修、油料存放地地面应硬化，减少油品的跑、冒、滴、漏，含油废水经隔油池处理后排放，防止油污染地表和水体；所有油罐要有明显的标志，在不使用时要密封；清洗机械设备的废水、废油、生活污水、废弃材料和垃圾均采用集中处理的办法，不任意排放、丢弃。施工生产废水，处理后再排放。7.×××隧道安全及应急措施7.1.×××隧道安全管理机构按照“管生产，必须管安全”的原则成立以项目经理挂帅和副经理、总工程师、安检负责人员组成的经理部安全领导小组，领导和组织实施本项目安全管理，确保安全目标实现。安质部是经理部常设的安全职能部门，安质部配有专职安检人员，具体实施各项安全管理工作，以专检和监督方式为主，实行安全生产一票否决权；项目部安全领导小组是各管段或负责工程范围内安全管理的组织实施机构，项目作业队安质室、工班安全检查员负责施工过程的安全监督。安全管理组织机构见下图。安全管理组织机构图安全专检小组班组安全自检监督组织自检班组安全员Q自检小管理领导小组（彭志远）组Q自检小管理领导小组（彭志远）组安全监督组织副组长项目经理部安全领导小组：组长7.2.隧道施工安全措施支护：施工期间，现场施工负责人对各部支护进行定期检查。在不良地质地段，每班由专人检查，当发现支护变形或喷层异常裂缝、损坏时，立即采取加固措施。控制拱顶最大容许沉降量，对洞内拱顶和地表布置的测点定时观测，发现洞内和地表位移值等于或大于容许位移值，或地面、洞内出现裂缝时，通知人员撤离现场，待制订处理措施后再行施工。57 建筑软件进入http://www.hzjyd.com/模筑混凝土：衬砌工作台上搭设不低于1m的栏杆，跳板设防滑条，梯子安装牢固，不得有钉子露头和突出尖角。工作台、跳板、脚手架的承重量，不得超过设计要求，并应在现场挂牌标明。脚手架与工作台的底板铺设严密，木板的端头必须搭在支点上。吊装拱架、模型板时，工作地段设专人监护。检查、修理压浆机械及管路，应停机并切断风源与电源。拆除混凝土输送软管或管道时，必须停止混凝土泵的运转。隧道防涌水安全保证措施：施工中作好地质超前预报工作，同时，在物资上配备足够的污水泵、潜水泵和发电机，在人力上设专人负责洞内临时排水沟和集水井的畅通，保证隧道涌水顺利排出洞外。隧道施工防坍安全保证措施：加强地质的超前预报工作，发现开挖面前方有异常情况出现时，及时研究并准备好相应对策措施。在开挖过程中，发现任何特殊情况时，暂停施工，待处理后再继续掘进。开挖完成后及时施作初支并保证其质量。特殊情况下，采用喷射砼封闭掌子面。采用信息化施工，认真开展监控量测工作，及时反馈量测资料，指导施工。爆炸物品管理：对爆炸物的购买、运输、储存和使用严格按《中华人民共和国民用爆炸物品管理条例》的要求执行。炸药库设专人24小时看守，四周用铁丝网围护。炸药出入库建立备忘帐记录。各班爆破人员需持爆破证上岗，并留有工作日志。施工机械的安全保证措施：各种机械操作人员和车辆驾驶员均持证上岗，严格按操作规程操作，杜绝违章作业。驾驶室或操作室保持整洁，严禁存放易燃、易爆物品。坚持定期机电设备、车辆安全大检查制度和定期保养制度。确保机电设备状况良好。严禁机械设备超负荷使用、带病运转或在作业运转中进行维修。高处作业的安全保证措施：所有进入施工现场的人员均配戴劳动保护用具，戴好安全帽，系好安全带。施工作业搭设的扶梯、工作台、脚手架、护身栏、安全网等，必须牢固可靠，并经验收合格后方可使用。使用后拆除严禁将架杆、扣件等向下抛掷。进行两层或多层上下交叉作业时，上下层之间设置密孔阻燃防护网罩保护。夜间施工应有充足的灯光照明。7.3.安全应急措施57 建筑软件进入http://www.hzjyd.com/安全生产直接关系到人民生命和国家财产安全，在当前全国安全生产形势都比较严峻的情况下，对工程项目实施期间的安全生产工作应提高到政治的高度来认识，坚持安全第一、预防为主的方针和管生产必须管安全的原则。为了有效预防、及时控制和消除突发重大、特大安全生产事故的危害，最大限度地减少重、特大事故造成的损失，维护施工生产秩序和社会稳定，必须制定配套的应急措施。根据本工程情况和所处的地理环境位置，安全应急防范重点：坍方、突泥突水、自然灾害、水源枯竭、瓦斯和伤亡、中毒事故。7.3.1.制定应急预案在项目部应急领导小组专职人员的指导下，根据本工程实际情况及环境，有针对性地制定相应的应急预案，制定应急预案遵循的原则如下：以人为本、以防为主的原则：发生意外事故时，首先确定有无人员伤亡、受困，并采取相应的措施；对重、难、险、危地段，要提高防范意识，工作重心前移，特别是对突泥、突水、坍塌等，要从人、机、物等方面早作预防、早作准备，做到有备无患。项目部应急小组在开工初期和施工过程中，定期对参与抢险救援的员工进行事故应急和救援知识、技能的培训，进行应急演练。快速有效，协同一致的原则：发生安全生产险情组织应急救援时，应根据快速有效的原则组织抢险救援力量，内部各部门要协调一致，人、财、物均需以最快速度到达现场，任何人不得以任何理由阻碍。职务替代原则：领导小组组长不在位时，由副组长担任其职务，副组长不在位时，由组员担任其职务。着重现场指挥的原则：除领导小组组长全面负责领导指挥外，应由其指定一人担任现场指挥，负责现场救助的指挥和协调工作，并分阶段报告每一阶段的现场情况、所采取的救助措施及进展。服从统一指挥的原则：根据《安全法》规定，一旦施工发生紧急情况，听从主管机关统一指挥，并积极参与救助；并从大局出发，在其他兄弟单位发生意外时积极配合和支援。7.3.2.成立应急救援组织机构成立现场应急救援领导小组，直接受公司应急领导小组和建设方相关机构的指导、督促和检查，应急救援领导小组由项目经理任组长，管生产的副经理任副组长，相关人员参与，设专人负责日常工作。领导小组下设现场抢险组、后勤保障组、技术组和事故善后组。应急救援组织机构图见下图。紧急救援组织机构图57 建筑软件进入http://www.hzjyd.com/副组长××副组长××急救援领导小组组长××事故善后组××技术组××后勤保障组××现场抢险组××现场抢险组：从参与现场施工的各工种人员中，选择身体、心理素质良好、业务能力强的员工组成。当发生突发事故时，抢险人员数量根据事故大小、紧急程度由领导小组统一调配；后勤保障组：由物资、设备部门配备一定数量的员工组成，负责抢险物资、设备和基本医疗用品、器械的储备和保养；技术组：由负责现场施工的技术人员组成，配合建设方、设计、监理对事故发生的原因进行分析，确定处理方案；事故善后组：由项目经理、管生产的副经理和办公室组成，处理或配合公司处理善后事宜。7.3.3.重特大安全事故救护方案7.3.3.1.坍方应急抢险救援发生坍方时现场负责人命令立即停止施工，撤出作业人员，清点人数，确认是否有人员伤亡或封堵在坍体内，并派专人封闭现场，防止无关人员进入危险区域，同时迅速上报应急领导小组，由应急领导小组逐级上报。若坍体较大，救援人员有较大危险时，应先查明坍方范围、形状、坍穴的地质结构，了解坍方原因和地下水活动情况及隧道覆盖层厚度，制定处理方案，避免盲目抢救扩大事故。抢险小组开展抢险救援工作时，若有人员封堵在洞内时，立即用管棚钻机钻孔输送空气和水，为救援争取时间。实施应急救援时，设专人现场监视周围岩层，防止再次发生坍塌造成人员伤亡、设备损坏，必要时先加固周围未坍地段。57 建筑软件进入http://www.hzjyd.com/坍方救援完毕后，配合建设方、设计、监理对坍方发生的原因进行调查，确定方案后再进行处理。7.3.3.2.防涌水、突泥应急救援发生突水、突泥时现场立即实施应急救援，先清点人员、设备，确定有无人员失踪、伤亡，如有人员失踪，立即查明情况，在最短时间完成人员搜救，在人员有伤亡时按伤亡事故应急救护进行处理；同时迅速上报应急领导小组，由应急领导小组逐级上报。当事态稳定后，再用储备的砂袋、片石等材料堵水、堵泥归流，启动排水排泥设备清理泥水，对现场进行临时处理。泥水清理完毕后，配合建设方、设计、监理对发生涌水、突泥的原因进行调查，确定方案后再进行处理。7.3.3.3.自然灾害应急抢险在自然灾害如洪灾、火灾、泥石流、雷电灾害等发生时，应急领导小组立即组织抢险队伍、利用储备的物资，投入抢险救援；同时迅速上报。救援时遵循以人为本的原则，先保证人员安全，再进行设备和物资的抢救，将损失降低到最小。7.3.3.4.伤亡、中毒事故应急救护项目部应急救援小组与附近医疗机构进行联系，成立由工地、市县、省级医疗机构组成的三级医疗救助机构，在施工现场储备必要的紧急施救药品、器械，一旦发生伤亡、中毒事故，立即进行即时处理，然后将负伤、中毒人员送往合适的医疗单位进行抢救；同时迅速上报。7.3.3.5.发生水源枯竭的应急措施一旦发生水源枯竭而影响山顶居民生活，我部将立即采用水车运水、架设管路从高压水池抽水至居民点供居民生活用水及浇灌植被，同时向甲方、监理、设计及地方政府报告，共同协商解决方案。8.劳动卫生保障措施按“以人为本、预防为主”的劳动卫生管理方针，建立组织机构，健全保障体系，制定切实可行的有效措施并认真落实。8.1.组织机构57 建筑软件进入http://www.hzjyd.com/成立以项目经理为组长的职业健康保障领导小组，下设综合办公室负责日常事务管理，设工地医疗所,配齐足够的医疗设施和药品，项目队成立以项目队队长为组长的项目队卫生小组。职业健康组织机构见下图。职业健康组织机构图职业健康负责人职业健康领导小组地方医疗所作业队卫生小组8.2.保障体系施工中严格遵照《中华人民共和国劳动法》，从思想、组织、技术、施工保障、工会组织几个方面确保项目施工程序符合施工人员健康卫生要求，保障职工在施工过程中的健康。保障体系见图10-2。8.3.管理条例按照本单位颁布的职业健康管理的要求，落实各级管理人员和操作人员的职业健康责任制，做到纵向到底、横向到边，各自做好本岗位的职业病防范工作，由劳动卫生领导小组组织有关人员对职工进行健康教育和培训。实行逐级职业健康防范技术交底制，由经理部组织有关人员进行详细的技术交底。凡参加技术交底的人员要履行签字手续，并保存资料。项目经理部专职人员对职业健康技术措施的执行情况进行监督检查，并作好记录。建立传染病报告制度。建立卫生监督体制，公司卫生部门须经常性地到工地开展卫生检查工作和医疗防疫工作。劳动卫生检查制度，对生产区、生活区定期或不定期进行劳动卫生检查，必须贯彻预防为主的方针，积极扩大预防工作，落实各项防疫措施，认真搞好环境、室内和饮食卫生。达到国家职业卫生标准和卫生要求，创造一个舒适、整洁、卫生、安全的生活环境。57 建筑软件进入http://www.hzjyd.com/依法组织职工参加本项目的劳动卫生工作的民主管理和民主监督，维护职工的劳动卫生保护合法权益。职业健康保障体系图职业健康保障体系思想保障组织保障技术保障施工保障工会组织提高思想认识劳动卫生保障措施劳动防护设施群众监督项目经理劳动卫生保障计划专业培训劳动卫生业务管理医疗专家组咨询劳动条件改善健康管理劳动保护增强自我保护能力加强管理加强劳动保护改善劳动条件保护健康保障施工人员健康健康教育预防为主自救互救卫生保健健康教育计划建设防护设施维护保养医疗所个人防护综合办公室8.4.保障措施8.4.1.劳动保护措施57 建筑软件进入http://www.hzjyd.com/定期给现场施工人员发防安全帽、水鞋、雨衣、手套、手灯、防护面具和安全带等劳动保护用品，并按照劳动保护法的有关规定，发给特殊工种作业人员劳动保护津贴和营养补助。8.4.2.职业健康保障措施施工中采取湿式凿岩、湿喷混凝土工艺和加强通风等措施，为职工提供个人使用的职业病防护用品，同时为职工提供符合劳动卫生规定的工作环境。对职工的职业健康每半年组织到定点医院检查一次。为现场工人提供符合政府卫生规定的生活条件，对食堂、厕所、工具房、宿舍等定期进行检查和处理。生活饮用水必须经检验符合现行《生活饮用水卫生标准》的要求。生产区废水和生活污水，经沉淀后处理。为了达到防暑的目的，热源布置应远离生产区，在天窗的下面采用热压（穿堂风）为主的自然通风，在夏季注意防暑工作，避免人员中暑事件发生。对施工生产区噪声的生产过程和设备，采用新技术、新工艺、新设备、新材料以及机械化、自动化、密闭化施工，从声源上控制噪声。对所使用的有害物质进行登记管理，贴明标签、提出使用计划，妥善存储。定时、定人对施工场地进行消毒，工地现场设立卫生间，按规定进行设计和布置，采用水冲式厕所并设简易化粪池，定期喷药，专人负责卫生清洁。8.4.3.预防当地流行病和传染性疾病的措施认真做好施工调查，了解当地流行病或传染病的情况。进场后，及时到当地防疫机构报到，接受其业务指导，及时了解当地疫情，完善报告体系，确保信息畅通。并与当地医院建立协作关系。组织全体职工学习《中华人民共和国传染病防治法》、国务院颁布的《突发性公共卫生事件应急条例》，了解传染病的基本情况和预防措施,确保当有疫情时,有科学的措施紧急应对,控制疫情。发现疫情，及时报告并进行隔离控制，切断传染源，在当地卫生防疫部门的指导下工作，使疫情得到科学控制。加强预防工作，做好生产和生活场地管理，保障全体职工身体健康。9.劳动力组织计划9.1劳动力组织计划57 建筑软件进入http://www.hzjyd.com/本工程劳动力需求计划本着“以确保工程进度和质量为首，合理利用资金，充分利用资源”的原则。安排3名有丰富隧道施工经验的技术人员（项目部人员）和8名有丰富管理经验的现场管理人员（作业队人员），炮工、机械工等其他各工种劳动力根据施工需要，从公司人力资源中心动态抽调。每个工作面中每个班口作业人员安排如下：开挖作业人员40人；防水班组6人，衬砌人员25人；锚喷支护40人。据三班制作业及计划安排情况，当2个开挖工作面同时施工，且1台台车均投入二衬施工时，每天前勤共需作业人员人，加上后勤、辅助及管理人员，隧道施工高峰期共需施工人员180人。9.进场人员、机械设备情况根据工期要求，施工设备和人员分期分批进场。在施工过程中，依据现场的实际情况或按业主、监理工程师的要求，随时增加设备、人员的数量，以满足施工需要，确保施工正常进行。10.劳动力投入计划根据当地气候特点、工程量及工期情况，结合我单位目前公路施工技术装备及队伍情况，组织施工队进行该工程的施工与管理。11.机械设备投入计划在设备配备上遵循“先进、适用、配套、满足要求”的原则，做到机具配套，组合合理，数量以满足工程进度和质量标准的要求为原则，并考虑设备的完好率和其他不可预见因素所增加的足够的备用量，确保质量与工期。12.安全保证体系严格遵守各类安全技术规程，建立健全的项目部、施工队、班组三级安全保证体系。严格落实各项制度，保证令行禁止。57 建筑软件进入http://www.hzjyd.com/安全控制重点一览表序号项目控制内容1爆破作业爆破飞石、隧道光爆、爆破震动、火工品的管理2高空作业安全网、脚手架的搭设、高墩作业的施工安全、高边坡的防护3隧道施工防止坍方、岩爆、高地温、防突水4施工用电高压电器外壳是否接地、隧道掌子面低压用电、是否有乱拉乱接电线，电工持证上岗5施工机械驾驶员持证上岗、机械设备不能带病作业、洞内运输的安全、夜间灯光照明6防火安全消防器材、库房、油库严禁烟火，职工宿舍不能违章使用电炉7交通安全司机酒后不能开车、不违章行车，杜绝无证驾驶、违章开车8预应力施工预应力张拉安全，板梁立模、拆模安全13.各围岩施工工艺图57 建筑软件进入http://www.hzjyd.com/表号S-1名称Ⅴ级围岩地段施工工艺框图安装钢拱架、钢筋网中空注浆锚杆施作断面整修、初喷砼厚4-6cm上导坑开挖、找顶、出渣大管棚、超前小导管施作施工准备、测量放线复喷砼至设计厚度洞身余下部分开挖、出渣、断面整修初喷砼厚4-6cm中空注浆锚杆施作安装钢拱架、钢筋网复喷砼至设计厚度开挖仰拱浇筑仰拱砼及仰拱填充二衬防水层施作二次衬砌衬砌台车就位衬砌台车定位检查、灌注衬砌砼砼养护、脱模、进入下段衬砌监控量测57 建筑软件进入http://www.hzjyd.com/表号S-2名称Ⅳ级围岩地段施工工艺框图安装钢拱架、钢筋网中空注浆锚杆施作断面整修、初喷砼厚4-6cm上导坑开挖、找顶、出渣超前小导管施作施工准备、测量放线复喷砼至设计厚度洞身余下部分开挖、出渣、断面整修初喷砼厚4-6cm中空注浆锚杆施作安装钢拱架、钢筋网复喷砼至设计厚度开挖仰拱浇筑仰拱砼及仰拱填充二衬防水层施作二次衬砌衬砌台车就位衬砌台车定位检查、灌注衬砌砼砼养护、脱模、进入下段衬砌监控量测57 建筑软件进入http://www.hzjyd.com/S-3名称隧道洞口施工工艺框图说明：按照设计位置准确测放边、仰坡眉线，并洒白灰线。路堑开挖采用挖掘机自上而下逐层开挖，石质地段采用人工凿岩机钻爆开挖。。施工测量放样边、仰坡开挖边坡防护及进洞措施洞门墙挖基基坑检查养护洞门装修洞顶背后回填坡面永久防护和排水洞顶天沟及临时排水检查、验收57 建筑软件进入http://www.hzjyd.com/表号S-4名称钢拱架施工工艺框图说明：钢拱架按设计加工分节运至开挖面，就地拼装，拼好后架设，用螺栓联结使之成为一榀。钢拱架应架设在隧道轴线垂直面内，它们之间以Φ25钢筋焊接联成一体。钢拱架与围岩之间留3cm以上的间隙作为保护层。初喷中线标高测量定位锚杆施工清除底脚浮碴安装钢架打设锁脚锚杆隐蔽工程检查验收复喷砼钢架加工质量验收钢架组拼加设鞍形垫块锚杆焊连定位安装纵向连接筋57 建筑软件进入http://www.hzjyd.com/表号S-5名称大管棚施工工艺框图测量放样搭设钻孔工作平台安装定位钻机钻孔扫孔、清孔顶进安装钢管孔口管密封钢管内插入注浆管、止浆塞注浆钢管封口浇筑套拱（预埋导向管）测量放线开挖工作室施作套拱（预埋导向管）钻机就位钻孔及接长钻杆钻杆退出顶进钢管接长钢管注浆说明：大管棚注浆施工工艺流程为57 建筑软件进入http://www.hzjyd.com/表号S-6名称小导管施工工艺框图地质调查注浆设计现场试验效果检查制定施工方案进行施工施工准备管材加工设备准备材料准备机具准备浆液选择配比试验注浆参数喷砼封闭掌子面钻孔打小导管注浆开挖说明：钻孔前应先喷砼封闭掌子面，采用YT28凿岩机钻孔并将导管顶入，尾部外露30～40cm，以便连接孔口阀门和管路。小导管安装完毕后，旋上孔口阀，安装浆液容器，连接注浆管路。注浆顺序：按由下至上的顺序施工，如遇串浆或跑浆则隔孔灌压。结束标准：采用定压、定量双控制。57 建筑软件进入http://www.hzjyd.com/表号S-7名称隧道防水板铺设施工工艺框图说明：设计采用防水板+土工布防水层、三缝止水带及止水条、衬砌防水砼自防水等形式。准备工作1.检查防水板质量2.防水板焊接成幅3.防水板分拱部边墙对称卷好1.铺轨道及台架就位2.接通电源3.锚杆头处理4.拱部定隧中线5.修平两幅防水板相接处喷砼表面移送土工布、防水板就位暗钉、吊环法固定土工布防水板热合焊接质量检查移动台架下循环开始复合防水板采取热合焊接、暗钉吊环法进行铺挂，其施工流程为：初支面检查→材质检查→剪裁→吊带检查→地面焊接→铺挂→再焊接→焊缝自检→补焊→专业检查。57 建筑软件进入http://www.hzjyd.com/表号S-8名称隧道二次衬砌施工工艺框图基苍清理监控量测确定施作二次衬砌时间二次衬砌断面检查布设轨道台车移位衬砌内净空检测台车定位测量控制轨道标高、轨距中砂碎石水泥水外加剂面板整修涂脱模剂预埋件台车加固输送管道安装挡头板安装砼浇注制作试件拆模试件压检养护砂石、含水量测定施工配合比砼拌合坍落度检查砼运输泵送砼绑扎结构钢筋（如有）止水条安装57 建筑软件进入http://www.hzjyd.com/表号S-9名称隧道洞内砼路面施工工艺框图找平层施工、养生放样立模布设钢筋、传力杆、拉杆调整两杆位置初期养护切缝养护封缝灌注砼据设计要求切纹摊铺振捣整平修整整平真空吸水检查是否符合设计标高拌和砼砼运输车运输检查不合格57 建筑软件进入http://www.hzjyd.com/表号S-10名称隧道监控量测施工工艺框图计划报监理工程师审批编制监控测量组织计划测点埋设反馈、分析各测量信息日常测量数据处理工程地质及现状观察周边收敛位移钢支撑、锚杆应力及喷层表面应力拱顶下沉地表下沉仰拱顶隆起量支护变位测点应力量测指导施工，修正支护参数，确定二衬时间测点保护、仪器保养说明：1、洞内观察：观察工作面状态、围岩变形、围岩风化变质情况、节理裂隙、断层分布形态、地下水情况及喷射砼效果。2、洞外观察：洞口地表情况、地表沉陷、边坡及仰坡的稳定、地表水渗透等。3、周边位移测量：拱顶下沉、净空水平收敛等。57 建筑软件进入http://www.hzjyd.com/拟投入本队工程的主要施工机械设备表（11）类别机械设备　　名称规格型号出产国数量额定功率或吨位（千瓦）单位产量现状隧　道　工　程电焊机BX1-400中国630KVA　良好　管棚钻机881中国235　良好　空压机　中国2　　良好　钢筋切断机GJ-40中国15　良好　发电机组125GF99-2中国1　200千瓦时/h良好挖掘机PC200日本1　　良好　装载机　中国1　　良好　自卸车T815-2SV2中国420817.9T/车良好　抽水泵120ｍ3/h中国221120m3/h良好　喷浆机　中国4　　良好　工字钢弯曲机　中国1　　良好　砼输送泵HBT60C中国111060m3/h良好　注浆泵BW250中国115.7250L/min良好　钢筋弯直机　中国1　　良好　57
